На ковер! Цифровой процессор Helix C-DSP. Слово на букву "С"

Говорят, что крайняя степень рассеянности — проверять раскладку клавиатуры, нажимая на клавишу с буквой «С».
Иногда, впрочем, это свойство клавиатуры оказывается полезным. Выбирая имя для своего топового процессора, Хайнц Фишер (а может, Джулиан, младшенький, который заведует в Audiotec Fischer департаментом цифровой техники) выбрал в качестве ключевого слова Competition. Причём известно, что не в смысле «Конкуренция», а в смысле — «Соревнования», а значит, буква, хотя бы внешне — та же самая.
Почему — надо объяснять лишь тем, кто этот журнал держит в руках (в открытом виде) впервые. Остальным известно: уникальность автозвука состоит в том, что здесь существует высший суд качества звучания — автозвуковые соревнования. Так что смысл послания ясен, независимо от раскладки.

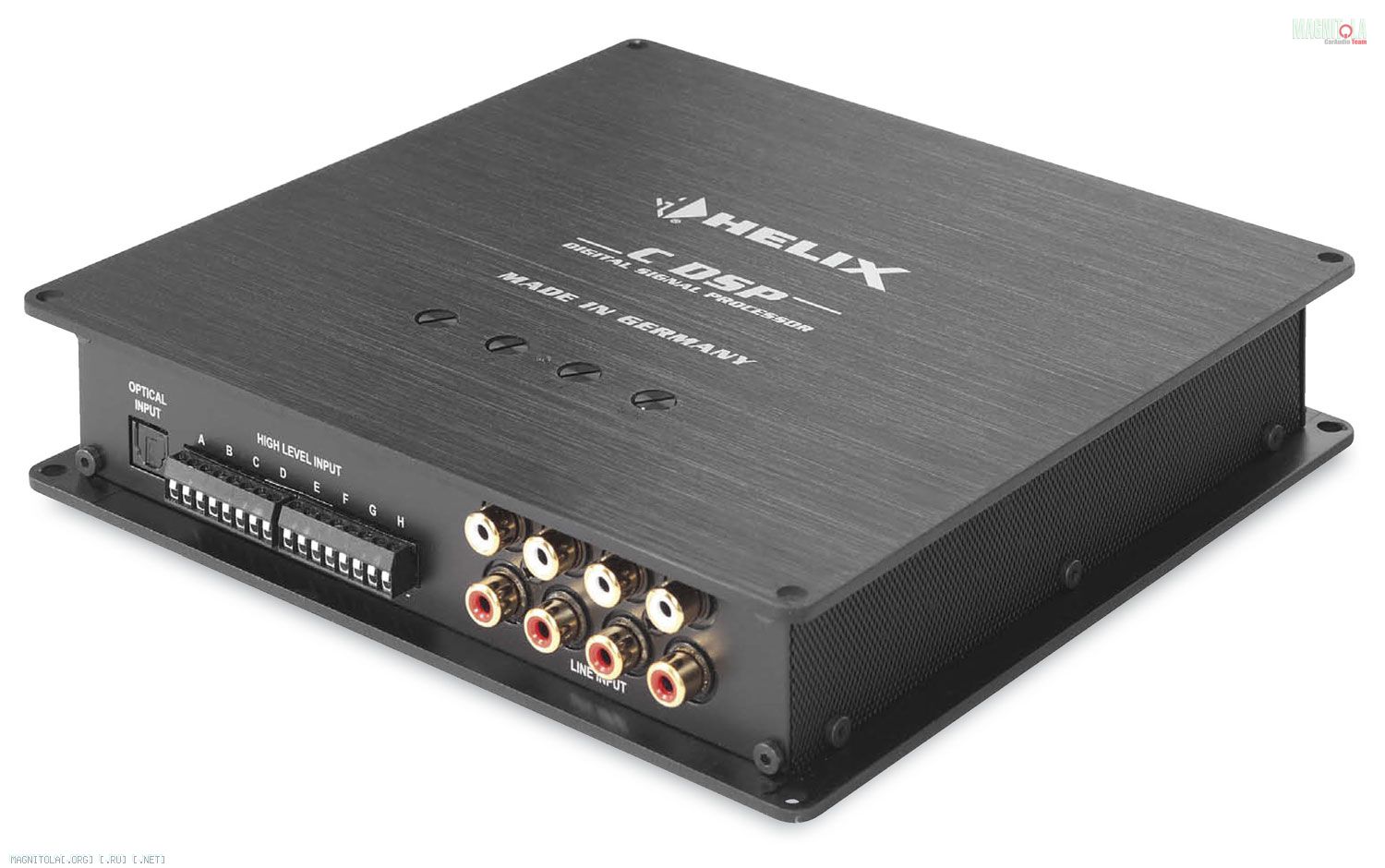

Начнём с экстерьера и интерьера, позже плавно перейдём к функционалу и показателям. Корпус процессора собран из фрезерованных дюралевых пластин и сеток по бокам, винты — под шестигранник. Разборка требует терпения, к счастью (вашему), в ходе эксплуатации этого делать не понадобится. Нами двигало любопытство, вменённое в профессиональные обязанности, жизнь владельцев украсит то, что при включении интерьер освещается красным светодиодным. Audiotec Fisher любит использовать светодиоды в роли стабилизаторов напряжения.
Конструкция процессора отличается немецкой основательностью. Плата — единая, никаких разъёмов и субмодулей, даже двухцветный индикатор состояния входов — и тот смонтирован на основной плате и подсвечивает огонёк на верхней крышке через световод.
На входе прибора установлены два четырёхканальных АЦП AK5388 от Asahi Kasei с частотой дискретизации 192 кГц и разрядностью 24 бита. Мозг прибора состоит из двух полушарий ADAU1445/ADAU1446 от Analog Devices. Ядро SigmaDSP осуществляет обработку с разрядностью 28 бит (56 бит в режиме двойной точности. По правде говоря, возможности процессоров здесь использованы едва ли наполовину — осталась не у дел одновременная обработка сигналов с разными частотами дискретизации (сигналы от АЦП AK5388 уже поступают в одном формате), но подход серьёзный, без жмотства, и не оценить этого нельзя. Завершает процесс ЦАП от Cirrus Logic.
Работа с процессором начинается, как обычно, с загрузки софта. Практика Audiotec Fisher в этом отношении прогрессивная: к процессору никаких дисков не прилагается, софт в наипоследней версии грузится с сайта компании, там же — наставление по его установке, там же — наставление по его употреблению.
Ядро программы одинаково для всех процессоров Helix и усилителей Brax со встроенными процессорами, после соединения с прибором (по USB, естественно) программа конфигурируется под конкретную модель, это касается числа входов, возможностей их коммутации и собственно настройки. Нет нужды говорить (хотя мы и проверили), что у этой модели всех опций — по максимуму. Настройка с компа по USB, впрочем, не единственный способ: готовые параметры можно загрузить с карты памяти, они встанут автоматически.

Дальше производители С-DSP настоятельно рекомендуют ещё до присоединения чего-либо к выходу процессора откалибровать входную чувствительность, это — единственная операция, осуществляемая аналоговыми регуляторами, именно теми, на верхней крышке. Технология проста: сигнал максимального уровня подаётся с источника (сигнал на сайте тоже есть, если больше взять негде), чувствительность поочерёдно выставляется ровно на децл (знаете, сколько это?) ниже начала ограничения по входу, о котором сигнализирует индикатор в центре блока регуляторов.
Диапазон аналоговой регулировки, надо отметить, довольно узкий, в согласии с уровнем сигнала нормальных головных устройств. Максимальная чувствительность по входу составляет 1,95 В, минимальная — 5,9 В. Начало ограничения и загорание индикатора происходили строго синхронно. Подобная операция должна осуществляться и при подаче сигнала на входы высокого уровня, без них такие устройства теперь никогда не обходятся, сами знаете почему.
Цифровые настройки начинаются с конфигурирования входов и выходов, операция организована, надо признать, нетривиально. Каждому из восьми входов можно и нужно назначить имя. На этом этапе оно ни на что не влияет (в отличие от имени выхода, но об этом позже), просто дальше как раз это имя будет фигурировать в раскладывании пасьянса из восьми каналов. Под своим именем оказывается только оптический вход, поскольку он один.
Дальше предстоит работать с «матрицей маршрутизации». Сигнал от каждого входа к каждому выходу проходит на экране графического интерфейса через четыре коробочки. Каждой из них можно задать имя одного из уже получивших его входов. Неиспользуемые входы обозначаются Not used и в дальнейшем не показываются. Теперь «матрица» может быть использована как для разветвления, так и для суммирования входных сигналов.

Вот пример, из числа типичных. У вас две пары выходов головного устройства, Front и Rear, а на выходе процессора вы желаете получить сигналы для двухполосной поканалки, тыла (на пассивных кроссах) и сабвуфера. Тогда название Front L Full вы выбираете и в первой (А), и во второй (В) строчке матрицы, для всех коробочек. А выходы обозначаете как Front L Tweeter и Front L Woofer. На всякий случай в момент выбора назначения выхода кроссовер в этом канале автоматически устанавливается в состояние «безопасного умолчания». Например, если выход предназначен для твитера, включится ФВЧ на 3 кГц. Потом вы можете всё в этом канале выставить по своему разумению, просто на всякий случай, если вы с устатку уже букву «С» от буквы «С» на клавиатуре yt jnkbxftnt, то чтобы не спалить при первом же включении. Похвальная предосторожность: программисту это — пара пустяков, а польза для дела большая.
Делаем то же для правого канала, и для поканального фронта уже всё готово. Сигнал для тыла пропускаем на выход неизменным, там поканалки нет. А в ещё одном канале ставим в коробочки имена всех четырёх входов, так произойдёт их суммирование для сабвуферного канала. Один канал остался невостребованным, на вырост.
Определившись с маршрутизацией и назначением выходов, можно приступать к обработке сигнала на каждом из них. Набор средств — типовой: кроссовер, эквалайзер, временные задержки. Реализация — не типовая, а богатая и продуманная. Вот кроссовер. В любом канале одновременно или порознь включаются ФВЧ и ФНЧ, частота среза — от 20 Гц до 20 кГц, крутизна — от 6 до 42 дБ/окт., характеристики фильтров — все «именные», а для фильтров второго порядка добротность можно назначать произвольно от 0,5 до 2,0.
Эквалайзер выглядит, как графический 30-полосный. Второе утверждение верно, первое — нет. Он полностью параметрический: независимо от того, как называется полоса на экране, любой из тридцати можно назначить любую центральную частоту от 25 Гц до почти 20 кГц (получается когда 17, когда 19, в зависимости от выбранной добротности). Добротность варьируется от 0,5 до 15, по умолчанию — около 4. Усиление в каждой из полос регулируется несимметрично: в плюс — до 6 дБ, в минус — до 15, что показывает не теоретическое знакомство разработчиков с предметом — известно, что в плюс корректировать АЧХ надо осмотрительно.
Блок временных задержек — ну что тут, кажется, можно придумать нового: вводи или задержку в миллисекундах, или расстояние в чём хочешь. Оказывается — можно. Если у вас есть свои соображения по конкретным, в миллисекундах, величинам задержек, они будут введены в тот канал, которым вы занимаетесь. А если вы хотите ввести задержку, например, для сабвуфера, находящегося на расстоянии двух метров? На деле-то это означает не задержку, а наоборот, как бы опережение по отношению к другим каналам. Программа делает именно это: когда вы вводите расстояние до излучателя в каком-либо канале, в нём не происходит ничего, зато все остальные задерживаются на временной эквивалент введённого расстояния. В общем, могучая оказалась вещь. Достойная буквы «С» в любом алфавите.

Чувствительность, В
- линейные входы 1,95 — 5,9
- входы высоокго уровня 6,5 — 19,6
Коэффициент передачи, дБ:
-минимальный 12
-максимальный 22
Регулировка уровня выхода ( в цифре), дБ +5/-60
Полоса частот (-1 дБ), Гц 6,5 — 22000
Уровень шума (относительно 1 В), дБА — 94
Габариты, мм 190 х 190 х 43
ЛИЧНОЕ ДЕЛО
ЧТО
Цифровой процессор
КТО
Helix C-DSP
ПОЧЕМ
29000 р
ЭТО — ПЛЮС
Отборная элементная база
Великолепные характеристики
Гибкая конфигурация
Отличный пользовательский интерфейс
ЭТО — МИНУС
Нет дистанционного управления (без компьютера)
ОДНИМ СЛОВОМ...
Есть такая буква. В любом языке...

Источник: журнал Автозвук, 03/2013. Валерий Ким
