Корпус усилителя собран из массивных алюминиевых деталей — литые боковины и радиатор, передняя панель и верхняя крышка — алюминиевый профиль. Исключением стало только стальное днище.

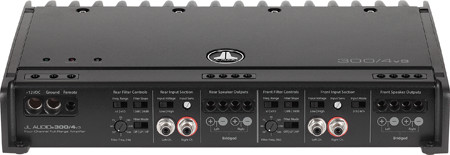

Компоновка аппарата практически «итальянская» — все органы и подключения на передней панели, на верхней — только светодиоды индикации режимов. Перегрев и перегрузка по выходу индицируются раздельно, своеобразная «первичная диагностика».
Все соединения выведены на закрытые колодки с винтами под шестигранник, причём одного размера для всех. Питание принимает провод диаметром до 9 мм, Remote и акустика — до 5 мм. Полезно и то, что винты не вываливаются — этому препятствуют пластиковые вкладыши в корпусе
Набор регулировок в каждой паре каналов одинаков, расположение повторяется «слева направо». Слева — тыловая пара каналов, справа — фронтальная. Панель разделена на зоны, эргономика рулит


Секция кроссовера:

• Регулятор частоты среза размечен от 50 до 500 Гц
• Пределы перестройки можно изменить в 10 раз (500 Гц — 5 кГц) переключателем
• Крутизна среза выбирается — 12 или 24 дБ/окт.
• Переключатель режима кроссовера (выключен, ФНЧ, ФВЧ)

Секция входов:

• Разъёмы RCA с винтовым креплением
• Переключатель диапазона чувствительности (Low — High). В режиме High чувствительность снижается в 4 раза (на 12 дБ)
• Регулятор чувствительности без разметки
• Переключатель режима входов (только во фронтальных каналах)

Секция выходов:

• Полярность чередуется, всё традиционно. Мостовое подключение нагрузки — к крайним клеммам.
• Предохранитель на 60 А внешний

Мощность по заявке (4/2 Ом), Вт 75/75
Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 69,7/116
Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,038/0,083
Коэффициент нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,018
Входная чувствительность, В 0,12 — 1,9/0,6 — 8
Отношение сигнал/шум*, дБА 88
Габариты (Д х Ш х В), мм 235 х 342 х 58
*По стандарту CEA-2006, то есть относительно 1 Вт выходной мощности.

Изготовители приводят странные показатели мощности: 75 Вт на любой нагрузке и при любом напряжении питания. Второе понятно: стабилизированный блок питания. Первое осталось загадкой, по измерениям на 4 Ом получилось примерно по заявке, на 2 Ом — на 66% больше. Кривая искажений выглядит необычно, означая при этом умеренные искажения вообще и низкие — на малом сигнале.

С ФВЧ такое дело: поддиапазоны частот среза составили 53 — 500 и 590 — 5300 Гц. Маленький зазор между поддиапазонами смущать не должен, не сошёлся же свет клином на 550 Гц? Для примера показаны АЧХ фильтра с настройкой на 53 и 590 Гц в положении «24 дБ/окт.», частоты среза те же, но по уровню -6 дБ (а не -3 дБ).

Для ФВЧ пределы частот среза 55 — 500 и 600 — 5200 Гц, при переключении на 24 дБ/окт. происходит то же самое, что с ФВЧ. Что как бы даже естественно...

Цена 31200 р

МЁД & ДЁГОТЬ

Для довольно претенциозного усилителя мощность невысока, но это, скорее, на фоне собратьев, по жизни её должно хватить. Искажения низкие именно там, где водятся тонкие звуковые материи, их сбережению будет способствовать и стабилизированный блок питания. Грамотно и щедро выполненный кроссовер, однако, не всесилен, в отсутствие полосового режима без внешних фильтров поканалку не организовать.

Источник: журнал Автозвук, 04/2014. Валерий КИМ
