Компонентная акустика 5" Pioneer TS-E135C. Одноклассники

Нечасто к нам попадают изделия грандов car audio. Теперь мы попробуем выяснить, удаётся ли акустическим компонентам Pioneer хотя бы приблизиться к тем эталонам качества, которые установлены фирмой в отношении головных устройств.Сразу можно сказать, что качество обработки «железа» на высоте, хотя корзина относительно звонкая. Диффузор изготовлен из тонкого магниевого листа с объёмными подштамповками для увеличения жесткости. С диффузором соединяется переходной конус сложной формы из целлюлозы. Внутри звуковой катушки — фазовыравнивающее тело («пуля»), призванное расширить направленность излучения на верхней середине. Магнит имеет самые ходовые для сегодняшних одноклассников размеры: 85 х 15 мм. Уплотнительного кольца на ободе корпуса, можно сказать, нет, но рамка решётки очень неплохо ложится на обод. Контакты на корпусе спаренные, такая конструкция применяется, когда мидбас подключается напрямую. Подводящие провода основательно зафиксированы компаундом на центрирующей шайбе и каркасе звуковой катушки. Твитер в очень компактном корпусе имеет мембрану почти обычного диаметра (23 мм), по виду она похожа на титановую, но так ли это на самом деле, узнаем после измерений. Корпус для монтажа «в тело» — это не «чашка», а довольно хитрая конструкция с элементами крепления. Есть и обойма для установки пищалок на поверхность под углом 45 градусов. Кроссовер состоит из единственного конденсатора, поставленного в разрыв провода.
Pioneer хорошо передаёт интонации и динамику мужского вокала. Рояль местами теряет цельность, ударная атака отрабатывается не всегда, призвуки деки слегка завуалированы. Атака басов заметно смягчена, рельеф по большей части сохранён. Флейтам не хватает открытости, звучат они чуть схематично. Верх стеклянный, бесплотный и порой окрашенный. Звуковая сцена упрощённая, как бы выписанная крупными мазками. Женский вокал показался немного затянутым. Характер скрипок в чём-то сходен, им недостает тонких материй, которые делают звучание живым.

Максимальная/номинальная мощность, Вт* 160/35
Диапазон воспроизводимых частот, Гц (-3 дБ) 92 — 18000
Чувствительность, дБ/Вт (1м) (150 — 15000 Гц) 87,5
Средний коэффициент нелинейных искажений(90 дБ (1 м), 160 — 4000 Гц), % 1,73
Коэффициент нелинейных искажений (90 дБ (1 м), 100 — 125 Гц), % 3,82
Установочная глубина 57 мм
Параметры Тиля — Смолла мидбасовой головки
Fs, Гц 85,9
Vas, л 4,50
Qts 0,655

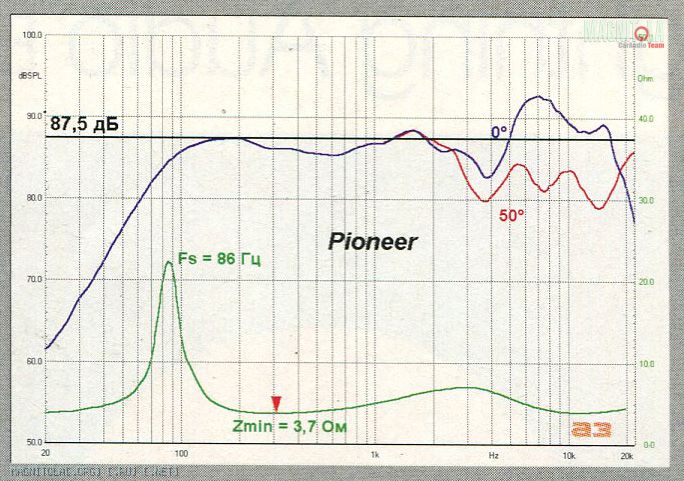

Можно заметить, что при точно таком же магните, как у предыдущего участника, значение силового фактора (в данном случае — 4,2 Тл м) у того и другого тоже почти совпадает. Подвижка здесь чуть тяжелее (7,5 г), так что и чувствительность оказалась ниже. Уровень нелинейных искажений примерно средний. На графике АЧХ видно, как ведёт себя high tech диффузор: его переход в модальный режим сглажен и растянут по частоте (1,5 — 4 кГц). На более высокой частоте мидбас тоже продолжает работать, а взаимодействие его с твитером создаёт характерную «змейку». В целом характеристика направленности внушает уважение и оптимизм. АЧХ твитера типична для полимерных куполов, то есть мембрана изготовлена из металлизированного полиимида.
Резонансная частота мидбаса далеко не низкая, поэтому лимитирующим фактором будет служить нижняя граничная частота. ЗЯ должен быть достаточно просторным, в объёме 5 — 7 л вы выйдете на частоту среза 103 — 101 Гц (при добротности в пределах 0,8), и это всё, что можно предложить, кроме, разумеется, основного, «дверного» варианта.

ЛИЧНОЕ ДЕЛО
КТО
Pioneer TS-E135C
ПОЧЕМ
$84
ЭТО — ПЛЮС
Ровная дисперсия излучения
ЭТО — МИНУС
Упрощённый кроссовер
ОДНИМ СЛОВОМ...
Акустика в стиле high tech
РЕЙТИНГ
Конструкция 9
Частотная характеристика 8
Чувствительность 8
Басовый потенциал 8
Звук 7
Итог 40

Источник: журнал Автозвук, 6/2004. Юрий Евтушенко, измерения он же
