Сабвуфер калибра 12" Phoenix Gold R112D. Одноклассники

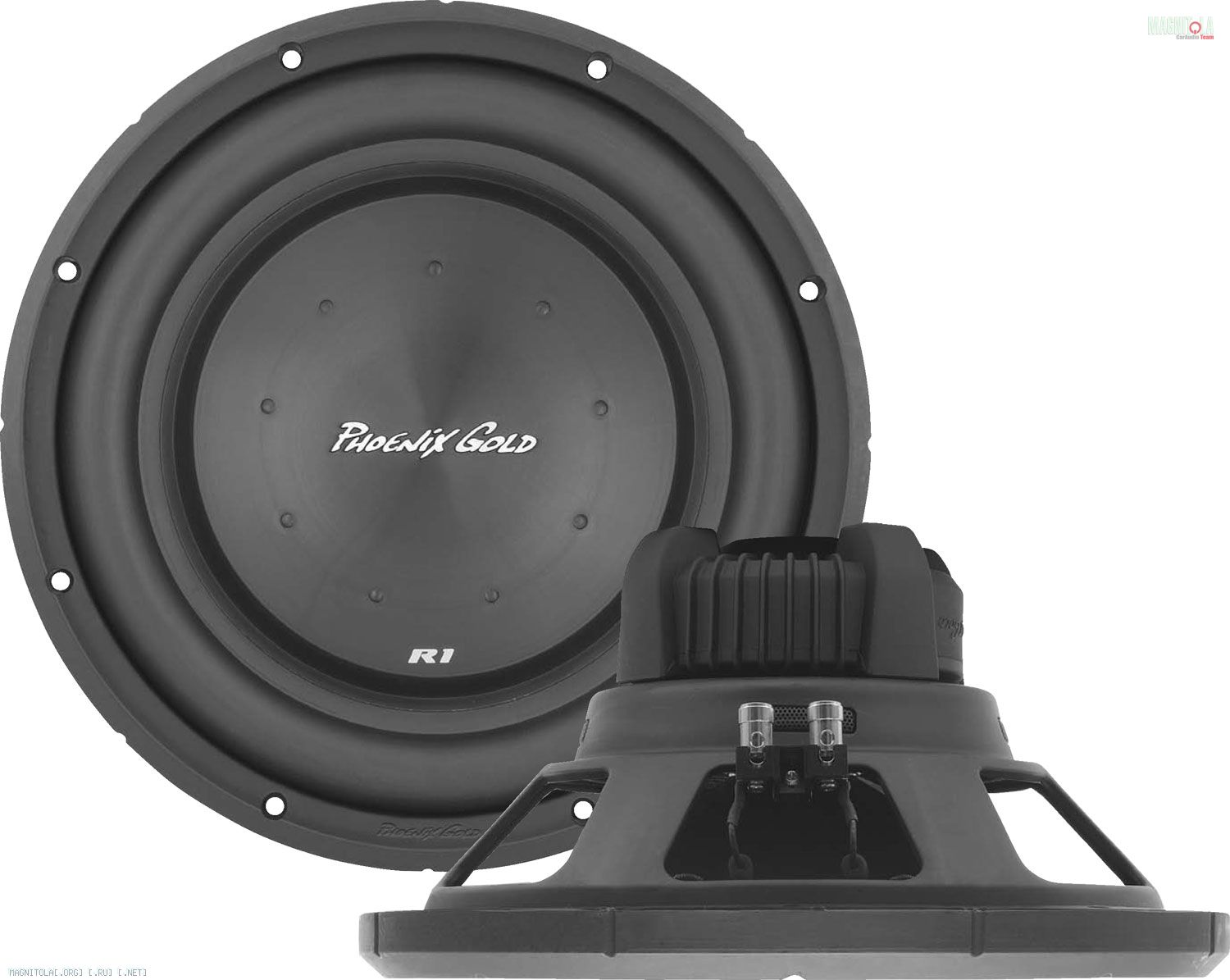

Замыкающим идёт ещё один сабвуфер со сдвоенной звуковой катушкой. И опять диффузор составной: сверху штампованный сегмент из алюминиевого сплава, снизу — полноразмерный полипропиленовый конус. Корпус головки основательно заглушён. Ширина подвеса 29 мм, это немало. На внешнем ободе корпуса — резиновое кольцо C-образного сечения.В данном случае буква «C» как бы готическая: верхняя перекладина имеет излом, и это позволяет лучше скрыть головки крепежа. Под фигурным резиновым чехлом скрывается совсем небольшой магнит, его габариты 119 х 25 мм — нетрудно догадаться, что звуковая катушка здесь тоже 1,5-дюймовая. Диаметр осевого отверстия 20 мм. Четыре прямоугольных окошка в корпусе помогают организовать вентиляцию катушки. Формально способ подвода первый, с трёхкратной прошивкой в конус. Неформально — конструкция новаторская, с короткими проводами и демпферами вибрации из поролоновых трубок.

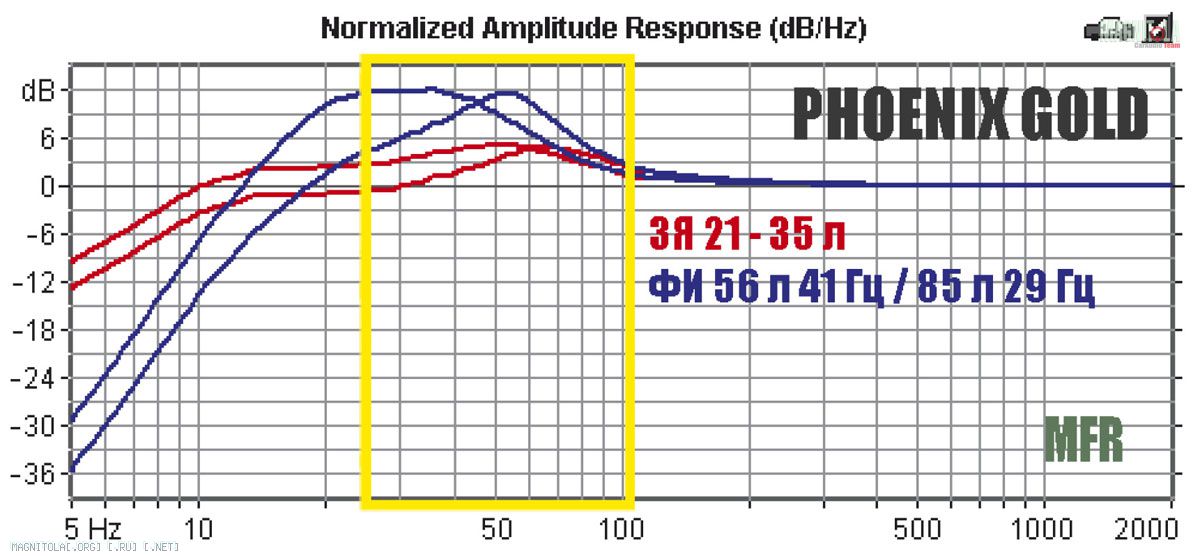

По мнению разработчиков, ЗЯ для этого динамика может иметь литраж от 21 (SPL) до 35 (SQ) литров. И верно, у меньшего почти вся отдача приходится на область 50 — 90 Гц, больший забирается пониже. Фазики тоже по факту специализированные: тот, что поменьше (хоть и немаленький), это не для музыки. Измерения дали заметно иной набор параметров, нежели мы вправе были ожидать, по ним и прогнозы АЧХ оказались другими. Минимальная неравномерность (а это около 4 дБ) достигается лишь при объёме ЗЯ 53 л, уменьшать объём можно только до 37 л. Фазоинвертор с музыкальными задатками и изготовителем рекомендовался не карманных габаритов, по нашим расчётам, ему следует быть ещё больше, за сто литров. Из уважения к редкому значению фактической полной добротности приводим АЧХ в акустическом экране, больше для справки, нежели для практического применения. Хотя как знать...

Phoenix Gold R112D
Номинальный импеданс, Ом 4+4
Пиковая/RMS-мощность (по данным изготовителя), Вт 400/200
Опорная чувствительность, дБ/Вт (1 м) 86,4
Неравномерность АЧХ (ЗЯ, 25 — 100 Гц), дБ 5,9
Средний КНИ (96 дБ, 50 — 125 Гц), % 1,50
Нормированное акустическое усиление (ФИ, 25 — 100 Гц), дБ 10,2
Нормированная чувствительность в салоне (ФИ), дБ/Вт 96,6
Условный объём оформления, л 62,5

Искажения достаточно низкие даже по пуританским меркам сегодняшней группы. Силовой фактор 5,88 Тл м, переводим на 4-омный эквивалент — получаем 8,32 Тл м, а это совсем даже не много. Правда, подвижная система здесь такая же лёгкая (99,2 г), как у одного из предшественников, благодаря чему опорная чувствительность оказалась близкой к среднему значению по группе. Что же касается чувствительности в ФИ, то за счёт ломового акустического усиления PG установил наивысшее достижение.

Параметры Тиля — Смолла
Заявка Факт
Fs, Гц 29,9 38,9
Vas, л 77,47 56,0
Qts 0,68 0,974
EBP, Гц - 32,6

ЛИЧНОЕ ДЕЛО
КТО
Phoenix Gold R112D
ПОЧЁМ
3100 руб.
ЭТО — ПЛЮС
Низкие нелинейные искажения
Весьма высокая чувствительность в ФИ
Неидеальная АЧХ в ЗЯ
ЭТО — МИНУС
Ограниченный резерв по перегрузке
Требуется объёмистый ФИ
ОДНИМ СЛОВОМ...
Сабвуфер, с которым стоит повозиться
РЕЙТИНГ
Конструкция и исполнение 8
Форма АЧХ в салоне 7
Реальная чувствительность 9
Искажения 9
Компактность оформления 7
Итог 40

Источник: журнал Автозвук, 07/2011. Марк ГАСАНОВ. Измерения: Юрий ЕВТУШЕНКО
