Монитор для монтажа в подголовник Kenwood LZ-702IR

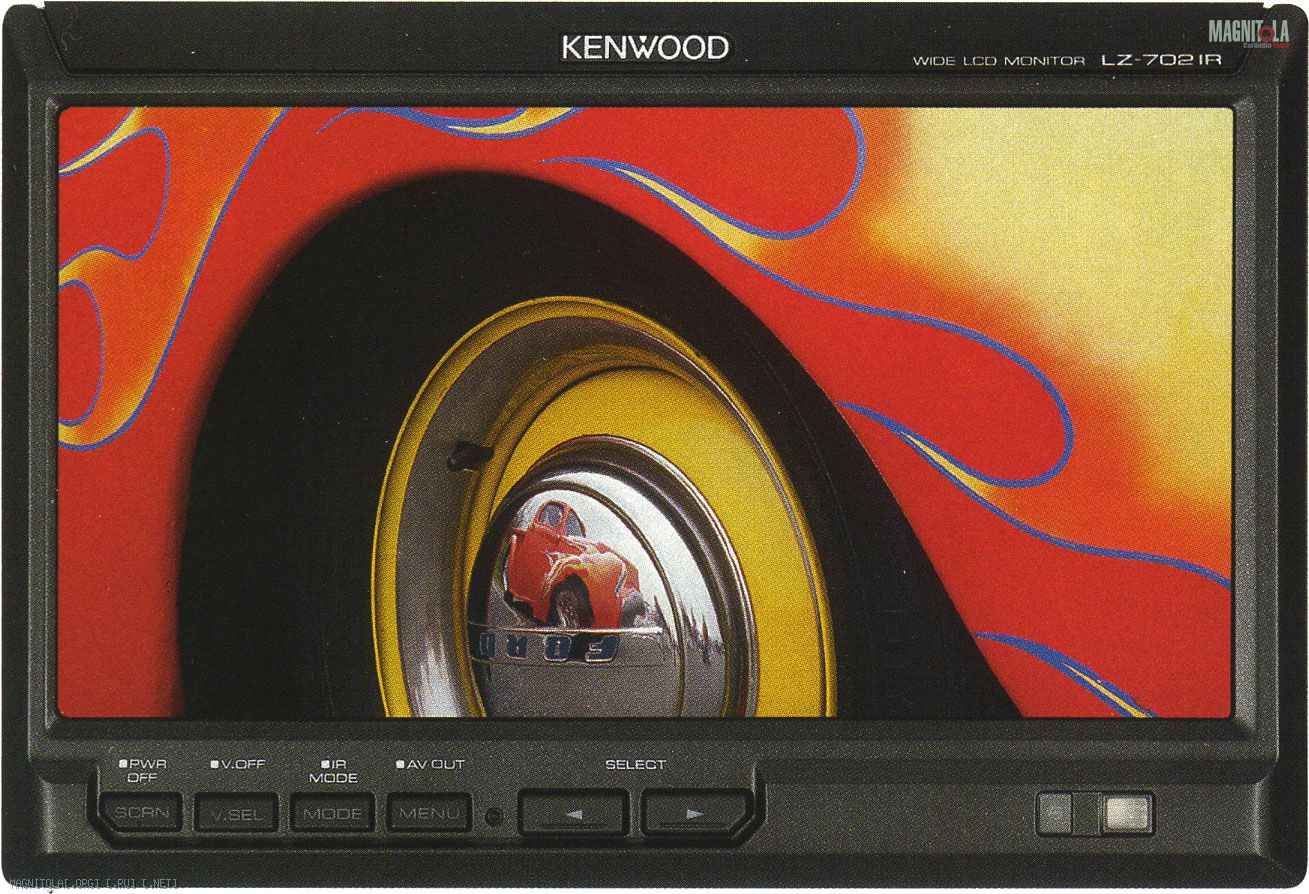

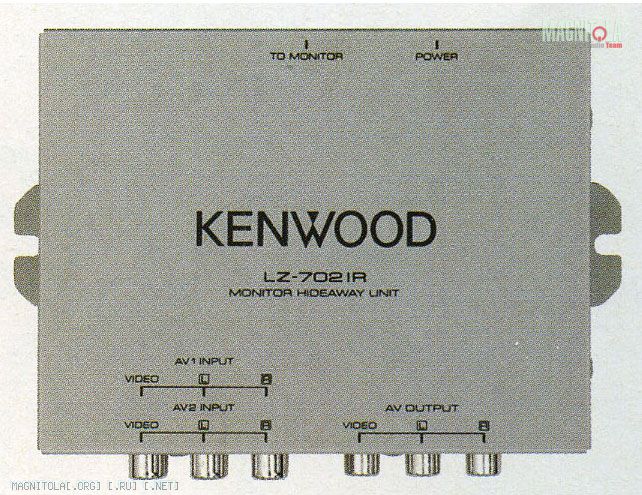

Монитор Kenwood больше по глубине, нежели его «коллеги», так что не исключено, что подголовник потребует пропорционально более глубокого тюнинга. Интерфейсный блок не перегружен: здесь два AV-входа, один выход и гнездо для подключения шины связи с монитором. Длина кабеля 4 м. Поскольку пульта ДУ авторы разработки не предусмотрели, кнопки на корпусе они стремились сделать поудобнее.Форма у них, действительно, продуманная, но уж очень они тугие. Выхода на проводные наушники нет, и это минус. Зато на ИК-модулятор, как и на AV-выход, можно подать сигнал от того или другого входа, не «привязывая» его к монитору. Так что Kenwood будет служить и коммутатором на два входа. Диммер автоматический — работает от внешней засветки и управляет током лампы. Предусмотрено пять режимов представления кадра. ИК-передатчик «бьёт» на 3,5 м с широким рабочим углом (±35 градусов).
Разработчики выбрали для этого дисплея «самый широкий» формат (см. таблицу). Параметров картинки не четыре, а пять. Тот, что называется BRI, действительно, яркость, но — лампы подсветки. Его мы, как положено, выводим на максимум. (При включённом автоматическом диммере регулятор BRI не действует.) То, что мы привыкли называть яркостью, здесь обозначено как BLK (уровень чёрного) — непривычно, но по существу верно. Все регулировки действуют в пределах от 0 до ±10. После настройки у нас получилось (Уровень чёрного/К/Н/Цт): 0/+8/-4/+2. Регулировка контрастности очень плавная. Изображение смещено на 0,5% вправо и на 1% вверх, всё в допуске. В режиме Normal картинка обычного формата растянута по горизонтали на 7%, что, несомненно, связано с необычным форматом дисплея. «Широкая» картинка будет тоже растянута — у нас получилось даже 9% «прироста», так что герои любимого DVD будут выглядеть весьма жизнерадостно. В Just растяжка картинки обычного формата варьируется от 28% (что многовато) до рекордных 44%. Куда большей умеренностью отличается режим Cinema: растяжка меняется от 14 до 34% с обрезкой 11% картинки по высоте. В Zoom изображение обычного формата будет лишено 24% площади по высоте, а картинка растянута на те же 7%, что и в Normal. Мелкая сетка заметно мерцает, но диагональная сетка достаточно стабильна. У белых вертикальных линий заметны синие повторы. На штриховом поле — сильный муар. Серые полосы переменной плотности почти не окрашены. Передаются все три табличных градации «почти чёрного» и две из трёх градации «почти белого». Цветовые переходы (NTSC) 0,7% (Жёлтый/Голубой), 0,4% (Красный/Синий), остальные практически в нуле. В PAL переходы лучше: по 0,4% по стыку Зелёный/Пурпурный и Белый/Жёлтый, остальные в идеале. Вертикальные контрастные линии передаются без повторов. И вообще, такого качества изображение в PAL’е встречается редко. Лица слегка розоваты в той и другой системе, но благодаря большому количеству оттенков выглядят естественно.

Kenwood LZ-702IR
Видео (дисплей)
Формат 1,90:1
Количество пикселей 480 х 234
Диагональ изображения, мм 176
Системы цветности NTSC/PAL
Контрастность 280:1
Максимальная яркость, кд/м² 370
Разрешающая способность (4:3/16:9), твл 265/275
Углы обзора, град
H ±45
V +10/-15
Аудио (линейный выход)
Частотный диапазон (1 кОм, +0/-3 дБ), Гц 50 — 20000
Отношение сигнал/помеха (Uвх = 1 В), дБ 80
Переходное затухание, дБ (1 кГц) 54
Коэффициент передачи, В 0,58
Ток потребления, А 0,6
Габаритные размеры, мм 175 х 120 х 32

Если поделить 1,90 на 1,77, то получим те 7%, на которые дисплей «Кенвуда» шире стандарта. Как видно по таблице, у него высокая достижимая яркость, но даже при существенном (хотя и не запредельном) прогреве матрицы темновая яркость остаётся ниже 1,5 кд/м², отсюда и исключительно высокая контрастность. У дисплея самый широкий в группе угол обзора по горизонтали, и оптимальный угол наблюдения близок к нормали. Разрешение ограничено муаром. Частотный диапазон линейного выхода относительно широкий, но по басам всё же ограничен: если взять наш обычный допуск -1 дБ, нижняя граница составит 100 Гц.

ЛИЧНОЕ ДЕЛО
КТО
Kenwood LZ-702IR
ПОЧЕМ
$460
ЭТО — ПЛЮС
Расширенные возможности коммутации
Исключительная контрастность
Достойная яркость
Широкий угол обзора по горизонтали
ЭТО — МИНУС
Нет пульта ДУ
Нет выхода на проводные наушники
ОДНИМ СЛОВОМ...
«Самый широкий» монитор с высокой контрастностью
РЕЙТИНГ
Интерфейс 8
Оснащённость 8
Удобство управления 7
Изображение 9
Кинематографичность 8
Итог 40

Источник: журнал Автозвук, 11/2006. Олег Лихник, измерения Юрий Евтушенко
