Трехполосная акустика Eclipse SC8365. Одноклассники

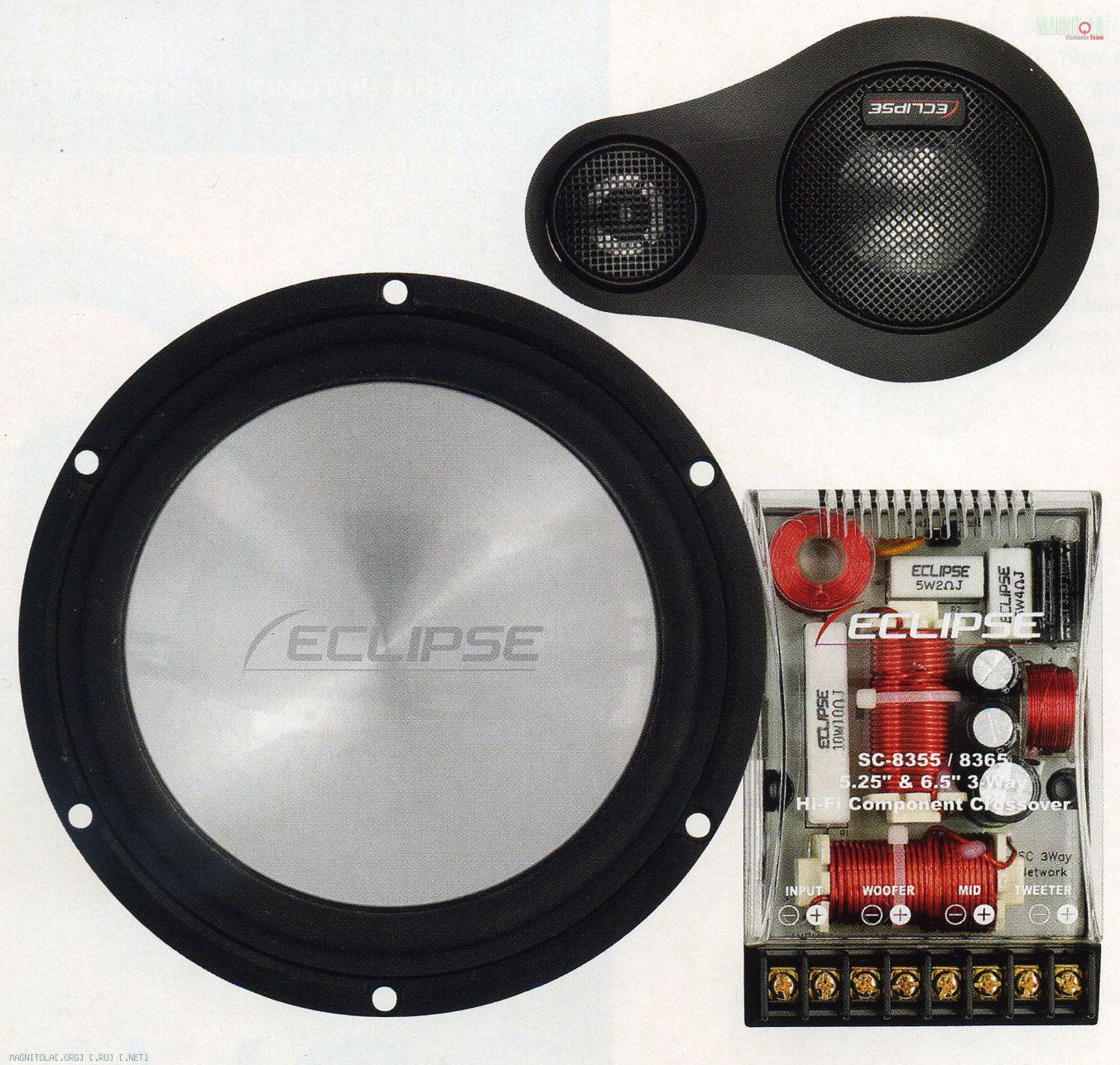

Басовый динамик Eclipse отличается некоторыми конструктивными особенностями, которые более характерны для сабвуферов — это, к примеру, окошки обдува звуковой катушки, расположенные в корпусе ниже центрирующей шайбы. Или диффузор, выполненный в виде шарового сегмента из алюминия. А вместо обычного в таких конструкциях переходного конуса применён патентованный Acoustic Thruster — литой толкатель, который попутно отводит тепло от звуковой катушки, и диффузор выступает уже в роли радиатора.Корпус, понятно, литой. Магнит габаритами 108 х 17,5 мм достойно венчает всю эту конструкцию. Звуковая катушка того калибра (38 мм), который можно встретить у немудрёных сабвуферов. Подвес, впрочем, не самый широкий, 9 мм. Уплотнительного кольца на корпусе не предусмотрено. Рамка решётки слегка не достаёт до монтажной поверхности, но для «шестёрки» это и не обязательно. Диаметр осевого отверстия 11 мм. Контакты позволяют использовать не только обычные клеммы-«лопаточки», но и снабжены зажимами под «вилочки» (распространённые ничуть не меньше). Провода к звуковой катушке подведены по третьему («сабвуферному») способу. Мембрана среднечастотника представляет собой алюминиевый купол диаметром 42 мм. Неодимовый магнит, конечно, расположен внутри звуковой катушки, диаметр которой я бы оценил как 40 мм. Среднечастотники монтируются либо в общих обоймах с пищалками (они, кстати, представлены в двух вариантах — чёрном и «под алюминий»), либо в отдельных корпусах для заглублённого монтажа. Конструкция акустики Eclipse заслуживает высокой оценки, хотя у нас возникли вопросы к цветовой маркировке проводов. Из общей обоймы выходят два голубых, один белый и один чёрный провод. Вопрос: как искать второй «минус»?
Пищалку, соответственно, тоже можно монтировать либо в общей обойме со среднечастотником, либо в своём корпусе, рассчитанном как на заглублённый, так и на поверхностный монтаж. Диаметр алюминиевой мембраны пищалки 22 мм, перед ней установлен диск с широкой апертурой. В кроссовере мы нашли четыре катушки (из них две на «железе») и четыре конденсатора (в том числе один с полиэфирным диэлектриком). Два электролита включены в параллель, и формула кроссовера принимает почти канонический вид: I + (II + II) + II. В цепи пищалки установлен варистор. Для выбора уровня твитера служит переключатель на три положения: +3/0/-3 дБ.

Ударная установка, как её воспроизводит Eclipse, довольно реалистична. В верхнем положении аттенюатора щеточки чистые, но малость жёсткие. Передвигаем аттенюатор во второе положение. Верхов субъективно меньше не становится, но доля музыкальности теряется, так что возвращаем джампер в исходную позицию. Отклик бубна чистый, хотя основательности ему чуть-чуть недостаёт. Рояль избыточно звонок на нотах верхних октав, да и басовая основа не убеждает. Атака баса не всегда стабильна, но рельеф исключительно точный и красивый. Скрипки порой чересчур певучи, но вполне материальны, а в составе скрипичной группы чётко разделены. На редкость чистые и чёткие мужские голоса. Женский вокал мягкий и — не побоюсь этого слова — живой. У сакса точная макродинамика, ноты чётко разделены и плавно затухают. Флейты легки и музыкальны и почти мгновенно создают ту самую вовлечённость, которая на деле означает, что музыку вам становится приятно слушать, не анализируя подробности звукопередачи.

Пиковая/RMS мощность (по данным изготовителя), Вт 300/100
Диапазон воспроизводимых частот, Гц (-3 дБ) 95 — 22000
Чувствительность, дБ/Вт (1м) (150 — 15000 Гц) 86,5
Средний коэффициент нелинейных искажений (90 дБ (1 м), 160 — 4000 Гц), % 1,33
Коэффициент нелинейных искажений (90 дБ (1 м), 80 — 125 Гц), % 1,73
Установочная глубина СЧ 21 мм
Установочная глубина НЧ 76 мм

Параметры Тиля-Смолла
Теперь пора открыть секрет: из статистики по силовому фактору и массе подвижной системы басовая головка Eclipse была исключена, поскольку она бы её только испортила. Сейчас я приведу данные по «Эклипсу» и в скобках усреднённые параметры по остальным участникам. Силовой фактор: 7,8 Тл м (4,6 Тл м). Масса подвижной системы: 29,6 г (13,0 г). Если добавить, что у этой головки наименьший эквивалентный объём в группе, становится ясно, что с сабвуферами эту головку связывают не только конструктивные приёмы. Из соотношения силового фактора и массы можно заключить, что чувствительность басовой головки не должна была получиться высокой, но на среднюю чувствительность системы оказали влияние (на сей раз положительное) остальные участники «консорциума». Нелинейные искажения на средних частотах выше, чем у остальных «коллег», причём повинен в этом вовсе не купольный среднечастотник, а басовик, в котором на нижней середине (150 — 1500 Гц) идут некие непознанные процессы.

Бесплатный совет: Купольный среднечастотник желательно монтировать по возможности «в лицо».

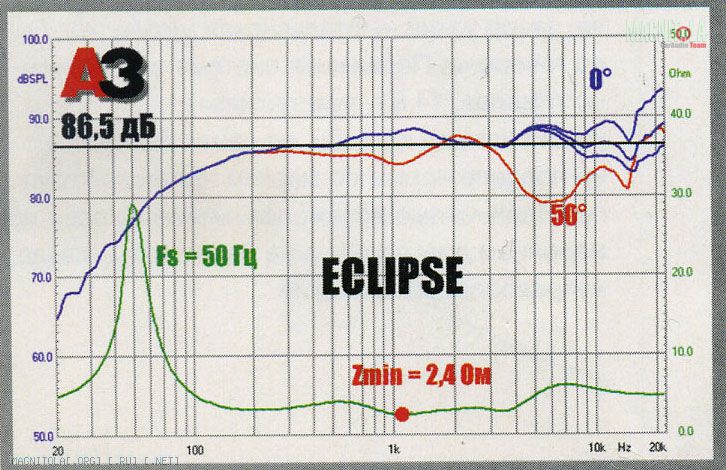

Кривые АЧХ получены при обратном включении пищалки. Видно, что среднечастотник неплохо согласован по отдаче с басовым динамиком, а твитер, как положено (на то и аттенюатор) «перекрикивает» того и другого. Осевая и «боковая» частотные характеристики НЧ-головки заметно расходятся уже на 300 Гц, и это говорит о каких-то «подвижках» диффузора уже на этих частотах. Как ни удивительно, на 3 — 7 кГц проявилась направленность купольного среднечастотника, так что его желательно монтировать по возможности «в лицо». У пищалки дисперсия излучения шире, и её направленностью можно при инсталляции поиграть.
В объёме двери нижняя частотная граница басового динамика составит 97 Гц вследствие очень низкой суммарной добротности (0,46). АЧХ в салоне будет иметь спадающий характер ниже частоты 100 Гц (до уровня -2,6 дБ) и вновь поднимется на самом низком басе. Оптимальный ЗЯ (по нижней частотной границе) объёмом 10 л — его можно выгородить в двери, хотя это и не очень удобно. В салоне нижняя частотная граница выйдет 56 Гц, и это максимум, чего можно достичь. Зато, если использование сабвуфера планируется с самого начала, объём берите любой, хоть 2 л. В таком объёме нижняя частотная граница получится 95 Гц при результирующей добротности 0,91. На баттервортовскую добротность можно выйти в ЗЯ объёмом 3,5 л, нижняя частотная граница при этом — 88 Гц.

ЛИЧНОЕ ДЕЛО
КТО
Eclipse SC8365
ПОЧЕМ
$430
ЭТО — ПЛЮС
Серьёзный резерв мощности
Широкая дисперсия излучения пищалки
Может работать в очень компактном объёме
ЭТО — МИНУС
Повышенные искажения на средних частотах
Неоптимальная характеристика в двери
Ограниченные басовые возможности
ОДНИМ СЛОВОМ...
Акустика для тех, кто не хочет быть «как все»
РЕЙТИНГ
Конструкция 9
Частотная характеристика 9
Чувствительность 8
Басовый потенциал 7
Звук 9
Итог 42

Источник: журнал Автозвук, 11/2006. Текст и измерения Юрий Евтушенко
