Коаксиальная акустика 5" JBL GTO 525e. Одноклассники

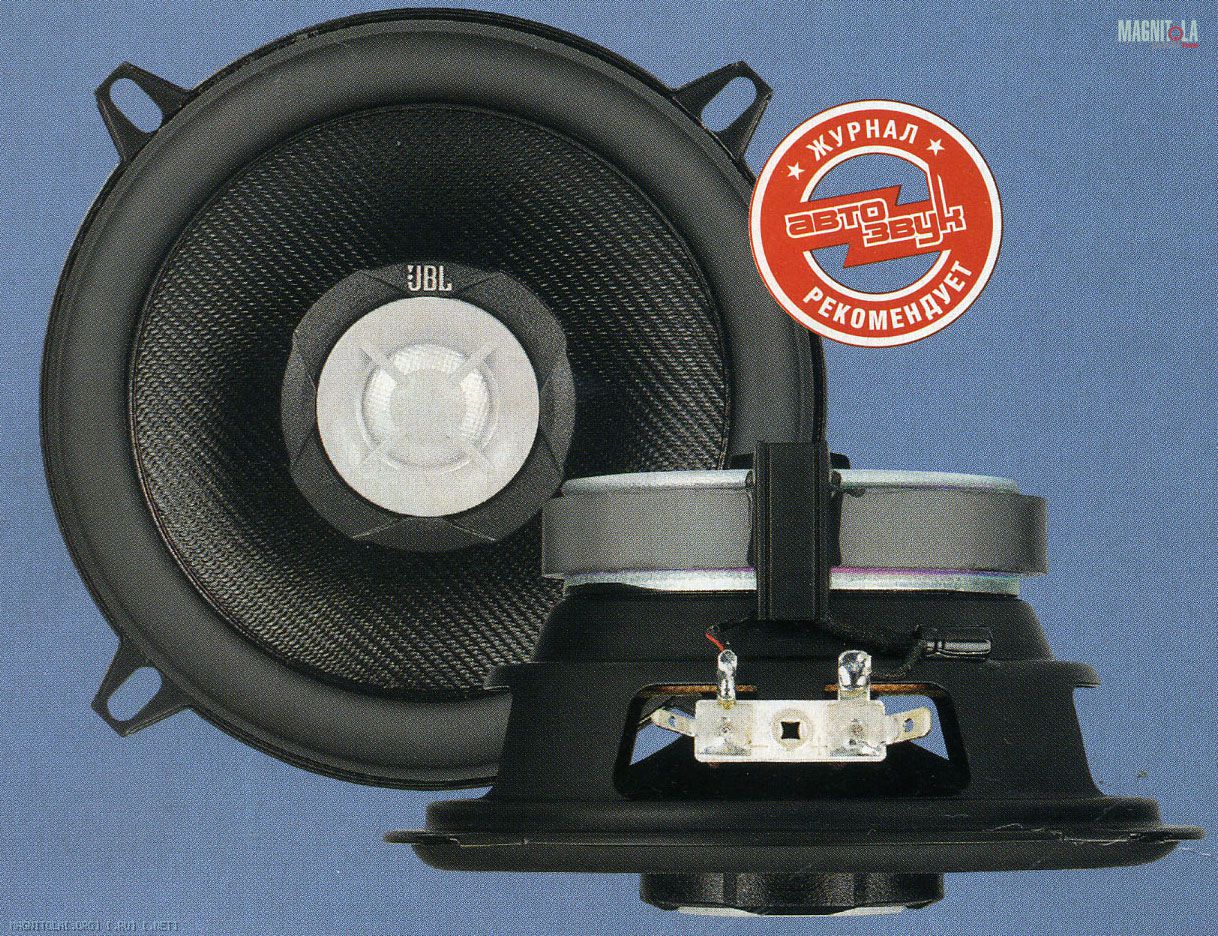

В конструкции этих динамиков куча патентованных материалов. В частности, полимер с текстурированной поверхностью, называется Plus One. Тоже текстурированная и специально уплотнённая плёнка, послужившая материалом для мембраны твитера, получила название Kaladex.Впрочем, подвес здесь резиновый, только шире обычного, 12 мм. Корзина диффузородержателя обладает средней звонкостью. Магнит чуть меньше среднего, размеры его 80 х 13 мм. Уплотнительного кольца здесь нет, а у широкого подвеса почти нет полей. Рамка состоит из двух частей, одна из них, собственно рамка решётки, соединена с ней намертво и надевается на вторую, которая монтируется под динамиком. Конструкция нетрадиционная, но правильная, на мой взгляд. Остаётся добавить, что и звукопоглощающего кольца здесь нет. Провода разведены по второму способу так, что к катушке мидбаса они подходят с диаметрально противоположных сторон. Поскольку чехла на магните нет, огибающие его провода твитера защищены угловым кожухом. Купольная мембрана твитера имеет диаметр 20 мм. Перед мембраной установлен фазовыравнивающий диск без апертуры. Сама пищалка может поворачиваться на стойке на относительно небольшой (12 - 15 градусов) угол. Конденсатор с оксидным диэлектриком расположен под клеммником и зафиксирован на корпусе.
Акустикой JBL воспроизводится чуть гулкий, но недурной в целом бас. Флейте не хватало лишь самых тонких составляющих звуковой материи, но звучание было достаточно натуральным. Скрипкам тоже недоставало какого-то тонкого штриха. Саксофон оказался вообще близким к идеалу. Вокал был мягким и хорошо артикулированным, с приоритетом грудных нот. Меньше понравился сухой и простоватый верх. И, к сожалению, заметно это не только на эстетских бубенцах с колокольчиками, но и на народных тарелках, которые воспроизводятся недостаточно чисто. Зато при прочих равных звуковую сцену JBL строят удачнее большинства участников. Очень точно и сфокусированно, просто любо-дорого.

Пиковая/RMS мощность, Вт* 135/45
Диапазон воспроизводимых частот, Гц (-3 дБ) 86 - 16000
Чувствительность, дБ/Вт (1м) (150 - 15000 Гц) 89,5
Средний коэффициент нелинейных искажений (90 дБ (1 м), 160 - 4000 Гц), % 0,93
Коэффициент нелинейных искажений (90 дБ (1 м), 100 - 125 Гц), % 7,15
Полная добротность мидбасовой головки Qts 1,41
Установочная глубина 59 мм

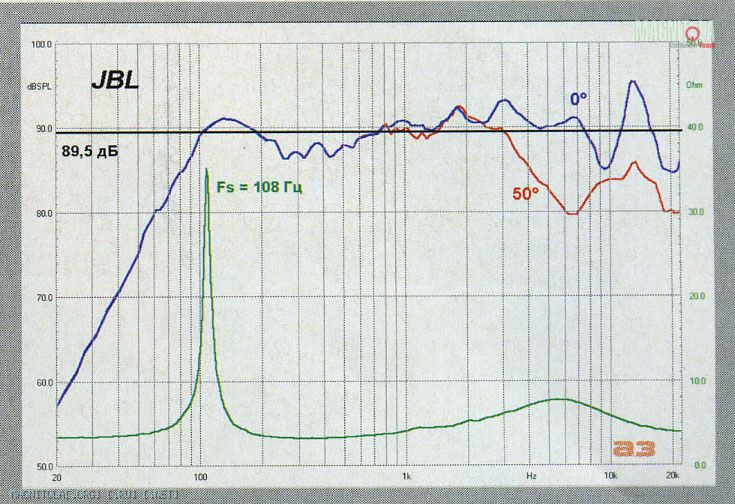

Относительно высокая частота резонанса, а значит, лёгкая подвижная система, позволили достичь здесь довольно высокой чувствительности при относительно «экономичном» магните. Уровень нелинейных искажений в среднечастотном диапазоне примерно средний, тогда как на низких частотах он выше, чем у большинства участников теста. Повинны в этом свойства подвеса или недостаточная линейность магнитного поля, остаётся только догадываться. Впрочем, поведение мидбасов при перегрузках подсказывает мне, что подвес здесь как раз вполне линейный. График АЧХ позволяет предположить, что характерный провал на частоте около 9 кГц вызван сложением (интерференцией) излучений мидбаса и твитера. Вероятно, звукопоглощающее кольцо могло бы тут помочь. А судя по характеру 50-градусной АЧХ, JBL должны неплохо себя проявить при установке под умеренным углом к слушателю. Вычисленное значение полной добротности решительно пресекает всякие фантазии на тему акустического оформления: эта акустика рассчитана только на установку в акустический экран.

ЛИЧНОЕ ДЕЛО
КТО
JBL GTO 525e
ПОЧЕМ
$60
ЭТО - ПЛЮС
Высокая чувствительность
Отличное построение сцены
ЭТО - МИНУС
Повышенные искажения на верхнем басе
ОДНИМ СЛОВОМ...
Акустика, интересная по замыслу и исполнению
РЕЙТИНГ
Конструкция 9
Частотная характеристика 7
Чувствительность 9
Басовый потенциал 8
Звук 8
Итог 41

Источник: журнал Автозвук, 06/2003. Текст и измерения Юрий Евтушенко
