Пяти-шестиканальные усилители. Signat Roc 4 Mk II. Одноклассники

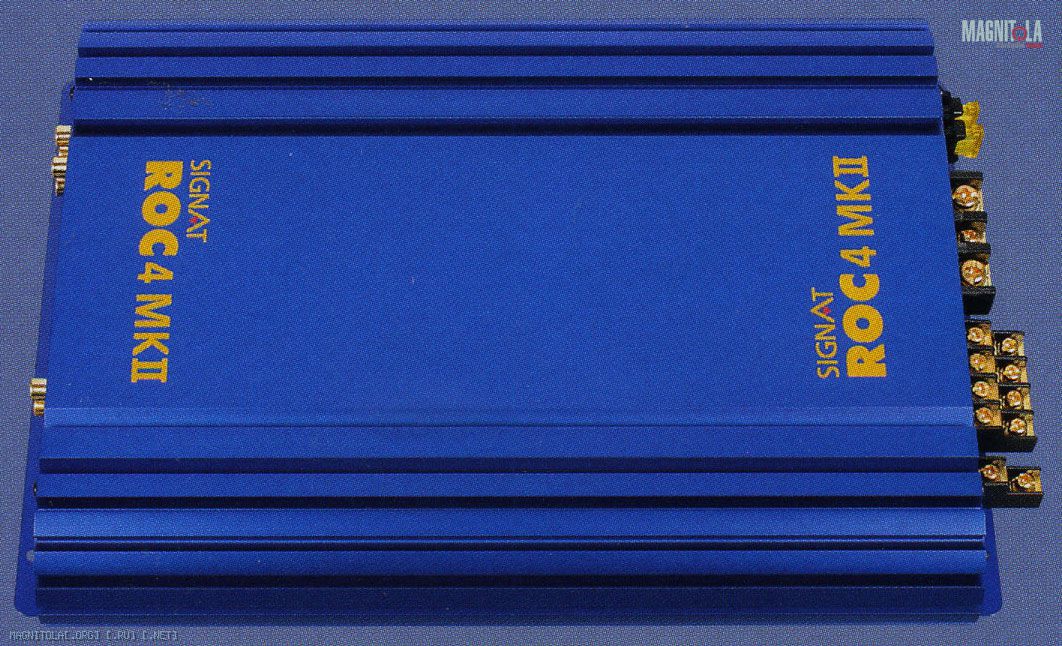

Дизайнеры, работающие на фирме Signat, никого, как видно, удивить не стремятся. С характерной формой синих корпусов и уникальной схемой ENS (Electronic Noise Suppression), шлицы подстройки которой выведены наружу, все «наши» давно знакомы. И даже не очень практичные тёмно-красные надписи на синем (тоже тёмном) фоне удивить могут только новичков, а порадовать, увы, никого.Справедливости ради подчеркну, что красных надписей всё же меньше половины, остальные — жёлтые, и с их прочтением трудностей не возникает. Усилитель довольно обыкновенной структуры и компоновки. Пять выходов, шесть входов. (Напоминаю, «двойной» вход сабвуферного канала делается для удобства подключения парного выхода головного устройства, в сущности, оба они несут один и тот же сигнал, так что можно было обойтись и одним.) Пара выходных зажимов басового канала установлена поодаль от остальных. С компоновочной точки зрения такое решение имеет вполне определённый смысл, да и для инсталлятора не вредно. Кстати, выходные зажимы каждого канала (кроме басового) расположены рядом, соответственно, каналы Front и Rear — один под другим, тогда как входы, естественно, рядом. Это требует повышенного внимания при установке. С маркировкой выходов тоже непросто: над зажимами только обозначения L и R, а надписи «Front» и «Rear» надо искать между зажимами основных каналов и баса. Выходные зажимы рассчитаны на клеммы до 8,5 мм шириной. Силовые зажимы такие же по конструкции, но предназначены для работы с клеммами до 13 мм. По традиции те и другие входят в комплект усилителя, так что одной проблемой при инсталляции будет меньше.
В каналах Front и Rear можно включить только фильтр ВЧ с частотами среза от 50 до 250 Гц. В басовом канале установлен неотключаемый фильтр с тем же диапазоном. На мой взгляд, неотключаемый фильтр в усилителе класса АВ — это либо архаизм, либо признак чрезмерной бережливости. Регулятора басов, как и «сабсоника», не предусмотрено. На вход басового канала может поступать либо сигнал со своих входов, либо сумма («микс») входных сигналов каналов 1 — 4.

Максимальная мощность (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт
басовый канал 105/164
остальные 55,5/89,8
Коэф-нт нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,009/0,011
Входная чувствительность, В 0,19 — 5,0
Отношение сигнал/шум, дБА 93,5
Переходное затухание (Л-П/Ф-Т), дБ 87/78
Диапазон частот (+0/-1дБ), Гц 13 — 28000
Скорость нарастания сигнала на выходе, В/мкс 7
Габаритные размеры, мм 330 х 245 х 57

По показателям выходной мощности ROC 4 выглядит скромно. Но запредельная мощность не во всякой машине нужна, зато этот усилитель — самый компактный в тесте. И теперь обратите внимание: при невысокой мощности усилителя (а значит, и преобразователя питания) у него завидные показатели переходного затухания, которые в конечном итоге неотвратимо должны сказаться на построении звуковой сцены. Показатели нелинейных искажений здесь тоже одни из лучших. Диапазон регулирования чувствительности басового канала несколько отличается от остальных: 0,13 — 4,3 В, как при использовании своих, так и «чужих» входов. При работе на емкостную нагрузку ток потребления возрастает в три раза, но в выходном сигнале появляются быстрозатухающие колебания со стартовой амплитудой лишь 8%.

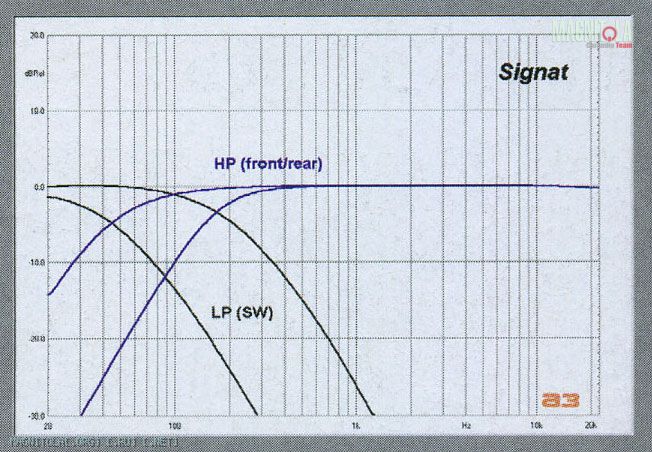

Кривые АЧХ фильтров столь же незатейливы, как и фильтровое обеспечение. Диапазон перестройки частот среза фильтра НЧ от 34 до 260 Гц, фильтров ВЧ — от 56 до 270 Гц. Попадание в спецификации не снайперское, но диапазон регулирования достаточный, а фильтры всё равно нельзя настраивать по обозначениям на «шкале». Крутизна спада, как и у всех предыдущих участников, 12 дБ/окт., добротность несколько ниже баттервортовской.

ЛИЧНОЕ ДЕЛО
КТО
Signat Roc 4 Mk II
ПОЧЕМ
$339
ЭТО — ПЛЮС
Очень хорошее разделение каналов
Низкие искажения
ЭТО — МИНУС
Не самая удобная маркировка выходов
Сравнительно невысокая мощность
ОДНИМ СЛОВОМ...
Компактный усилитель с высокими показателями (кроме мощности)
РЕЙТИНГ
Мощность 7
Технические характеристики 9
Оснащённость 7
Фильтры 8
Удобство установки 7
Итог 38

Источник: журнал Автозвук, 10/2003. Петр Хохлов
