Сабвуфер калибра 10" Clarion SRW1043. Одноклассники

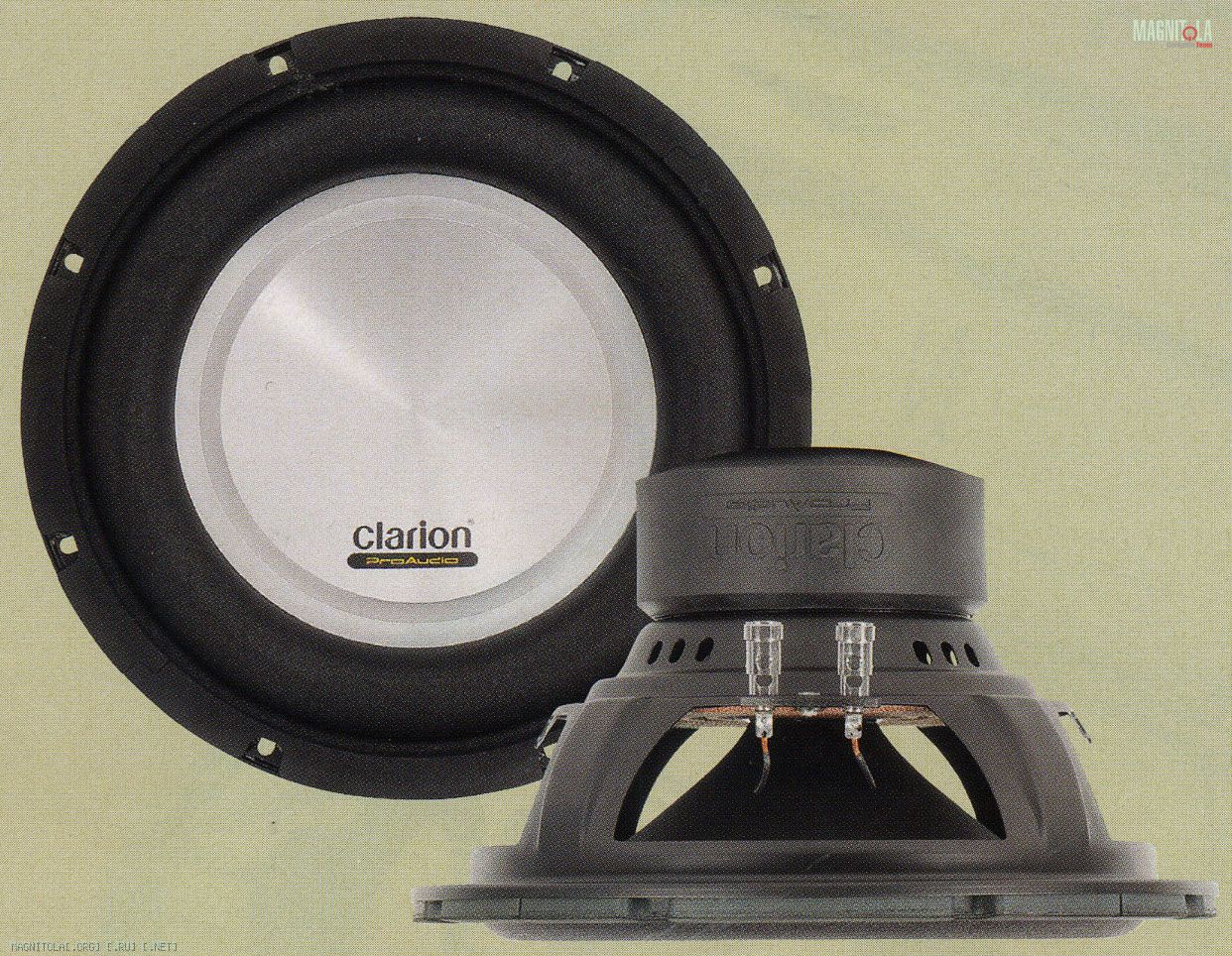

Вот и в этом сабвуфере используется диффузор хитроумной конструкции. Сверху находится почти плоский полипропиленовый диск, а снизу - конус из обычной целлюлозы с добавлением синтетических связующих.Диффузородержатель достаточно звонкий. Clarion продолжает цепочку сабов с подвесом из вспененного полимера, ширина его, 32 мм, вполне достаточна для сабвуфера не рекордных кондиций. На внешнем ободе спереди имеет место высокое кольцо из мягкого материала. Магнит с габаритами 117 х 30 мм помещён в резиновый кожух. Диаметр осевого отверстия сравнительно скромный, 19 мм, но при 38-миллиметровой звуковой катушке это самое то: где-то здесь проходит граница, за которой начинается расточительность по отношению к полезному магнитному потоку. Решить задачу охлаждения звуковой катушки помогают четыре вентиляционных окошка в корпусе и четыре же овальных сверления в конусе диффузора. Провода от контактных зажимов пружинного типа к звуковой катушке подведены по первому способу.

Номинальный импеданс, Ом 4
Непрерывная средняя мощность (по данным изготовителя), Вт 250
Опорная чувствительность, дБ/Вт (1 м) 82,7
Максимальная чувствительность в салоне (ФИ), дБ/Вт 90,2
Неравномерность АЧХ (ЗЯ, 25 - 100 Гц), дБ 4,0
Средний к.н.и. (96 дБ, 50 - 125 Гц), % 3,73

Параметры Тиля-Смолла
Расчёты дали значение силового фактора 8,6 Тл м - самый низкий показатель для 4-омных головок из сегодняшней группы. При этом масса подвижной системы (100,7 г) хоть и немного, но выше средней, отсюда и невысокая опорная чувствительность. Впрочем, в реальной жизни опорная чувствительность, как мы знаем, это ещё далеко не всё. Но понятно, что при звуковой катушке диаметром 1,5 дюйма фантастическим запасом мощности SRW1043 вряд ли сможет похвастаться. Измеренный уровень нелинейных искажений оказался несколько выше типичного значения.

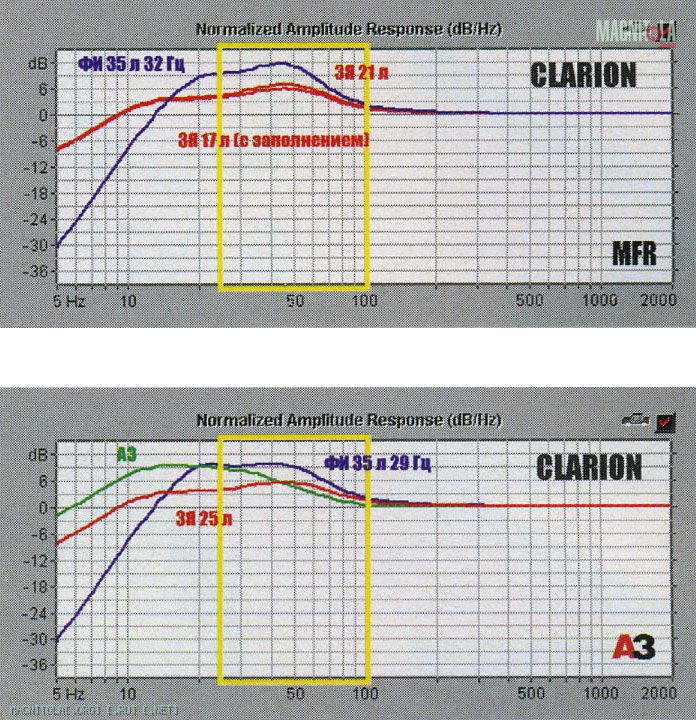

Конструкторы предлагают брать закрытый ящик объёмом 18 л с заполнением звукопоглощающим материалом или 21 л - без заполнения, что приводит примерно к одному и тому же результату. Фазоинвертор рекомендуется один: большой и с довольно странной настройкой, промежуточной между музыкальной и эспиэльной. Почему при таком значении Qts возможность установки в акустический экран не рассматривается - непонятно. При измерении параметров в заявку в общем и целом попали, с поправкой на недоразмятость головки, после чего определили: объём закрытого ящика хорошо бы несколько увеличить, а ФИ - настроить пониже, несколько поступившись к.п.д., но зато выиграв в неравномерности АЧХ. Для предлагаемой настройки понадобится тоннель диаметром 7 при длине 35 см. И наконец, можно вообще никаких корпусов и тоннелей не делать: SRW1043 очень даже расчудесно приспособлен к работе в акустическом экране. За что и получает призовой балл в оценке за компактность оформления.

ЛИЧНОЕ ДЕЛО
КТО
Clarion SRW1043
ПОЧЕМ
$84
ЭТО - ПЛЮС
Способность работать в любом оформлении
ЭТО - МИНУС
Относительно ограниченная мощность
Несколько повышенные искажения
ОДНИМ СЛОВОМ...
Не слишком громкий сабвуфер для любого оформления
РЕЙТИНГ
Конструкция и исполнение 8
Форма АЧХ в салоне 7
Реальная чувствительность 8
Искажения 7
Компактность оформления 8
Итог 38

Источник: журнал Автозвук, 07/2005. Марк Гасанов. Измерения: Юрий ЕВТУШЕНКО
