Трехполосная компонентная акустика Infinity Kappa 1.5 cs. Одноклассники

У этого участника басовые динамики тоже с расширенными возможностями. В трёхполосной акустике серии Kappa (и только в ней) басовики имеют размерность 6 х 9 дюймов. Компонентные овалы — это редкость, но, между прочим, по эффективной площади диффузора они даже немного превосходят круглые «восьмёрки». А благодаря вытянутой форме посадочного отверстия «блины» обладают повышенной инсталляционной гибкостью.Правда, в отношении овалов сложилось не совсем лестное мнение, но вредные стереотипы надо через колено, на похожих мидбасах была построена одна из машин — победителей первых российских соревнований («АЗ» №2 — 3/1998, раритет). Однако время идет, у нынешней серии диффузоры всех трёх излучателей изготовлены из материала, носящего фирменное обозначение CMMD (Ceramic Metal Matrix Diaphragm). Особенности технологии производитель не раскрывает, но по результатам изучения выяснилось: в случае с НЧ и СЧ-головками это слоистый материал, напоминающий полипропилен с алюминиевым наполнителем, но отличающийся более высокой жёсткостью. Купольная мембрана твитера (25 мм) выглядит иначе, но к ней и требования предъявляются иные. Корпуса басового и среднечастотного динамиков отлиты из высокопрочного пластика. Интересно, что центральный колпачок басовой головки имеет овальную форму, как и сам диффузор. Внешний обод корпуса баса увенчан высоким жёстким уплотнительным бортиком. Это своего рода норма для овалов, но реально этот бортик пригодится только в случае монтажа басов в штатные места, а это, как правило, задняя полка — не лучшее место для трехполоски. Комплектные рамки решётки монтируются под внешний обод корпуса. Размер магнита 111 х 17 мм, диаметр звуковой катушки 1,5 дюйма. Осевого отверстия в шайбе не предусмотрено, но для охлаждения звуковой катушки служат два окна в корпусе. Подводящие провода вклеены в центрирующую шайбу. Подвес диффузора среднечастотного динамика относится к патентованному типу Plus One, а значит, его внешняя кромка практически совпадает с внешним диаметром обода, и как результат, эффективный диаметр диффузора примерно на 7 мм больше, чем у обычных «четвёрок», а площадь — минимум на 15%. Естественно, рамка решётки монтируется снизу, а её большая опорная поверхность призвана устранить всякую возможность акустического короткого замыкания. Диаметр магнита 85, а высота примерно 10 мм, точнее сказать не могу, поскольку часть магнита скрыта корпусом. Перед мембраной твитера установлено высокочастотное фазовыравнивающее тело сложной формы. «Чашки» для монтажа пищалок «в тело» снабжены внешней резьбой, так что в случае, если «тела» не слишком много, достаточно просто накрутить снизу гайки. Корпус твитера может поворачиваться в «чашке» на угол до 40 градусов. Корпус для монтажа на поверхность обеспечивает установку пищалок перпендикулярно к ней. В кроссовере два оксидных конденсатора и пять(!) катушек с сердечниками из феррита (2 шт.), из железа (2 шт.) или вовсе без него (1 шт.). Надо думать, что с точки зрения электрической схемы индуктивностей несколько меньше, но с этим разберёмся позже. Для защиты твитера установлен варистор. На плате кроссовера — пара переключателей, обозначенных как «Mid +/-» и «Tw +/-». В наставлении на их счёт ничего не сообщается, но с ними тоже разберёмся, не впервой.
Звучание вокальных партий в исполнении Infinity избыточно тёплое и как бы прикрыто лёгкой вуалью, отчего кажется замедленным. А скрипки, надо сказать, впечатляют: легкие и быстрые, с чёткими движениями смычков. Бас не слишком низкий, но рельеф проработан должным образом, да и динамика неплохая, хотя и с заметно сглаженной атакой. Рояль комфортный, но передается слегка схематично, да и басового основания ему бы побольше. Флейты простоваты, а временами и чуть назойливы. Саксофон словно отделён от слушателя тонкой завесой. Верх немного острый, но чистый и чёткий. Ударная динамика барабанов на должном уровне.

Допустимая мощность, Вт RMS* 110
Диапазон воспроизводимых частот, Гц (-3 дБ) 60 — 22000
Чувствительность, дБ/Вт (1м) (150 — 15000 Гц) 87,5
Средний коэффициент нелинейных искажений (90 дБ (1 м), 160 — 4000 Гц), % 0,600
Коэффициент нелинейных искажений (90 дБ (1 м), 63 — 125 Гц), % 13,8

Параметры Тиля — Смолла компонентов
Сразу смотрим измеренные параметры головок. Для баса у нас получилось 6,8 Тл м (силовой фактор) при массе подвижной системы 38,5 г. Значение силового фактора как раз соответствует размерам магнита, так что в плане допустимой мощности инженеры Harman International, думается, несколько перестраховались: резервы мощности здесь не ниже, чем, скажем, у предыдущего участника. Опорная чувствительность СЧ-динамика на 3 дБ ниже, чем у баса, а значит, выровнять АЧХ без использования би-ампинга вряд ли удастся. Осреднённая чувствительность, впрочем, получилась вполне достойной по меркам car audio. Нелинейные искажения на басах повышены, НЧ-головка явно не любит большой амплитуды смещения, так что любителям «громкой езды» наверняка понадобится сабвуфер. Впрочем, для качества звучания куда важнее искажения на средних частотах, а с этим у Kappa 1.5 cs всё в порядке и даже более того. К примеру, мне едва ли не впервые при измерении акустики встретилось такое «усилительное» значение к.н.и., как 0,08% (250 Гц). Как видно, использование CMMD, действительно, делает возможным зону модального режима сдвинуть вверх по частоте.

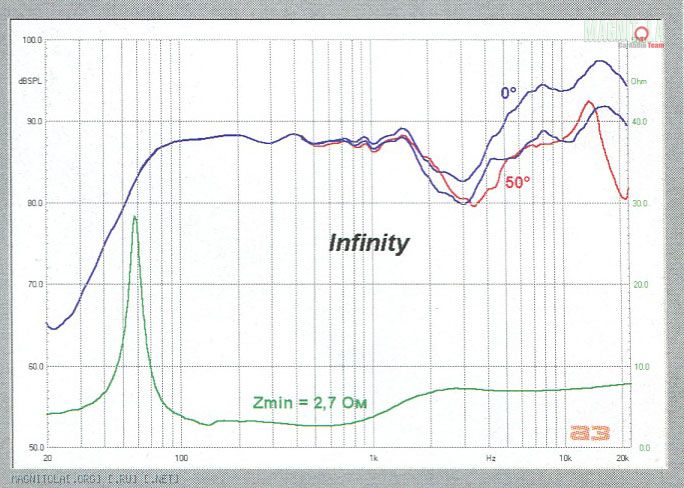

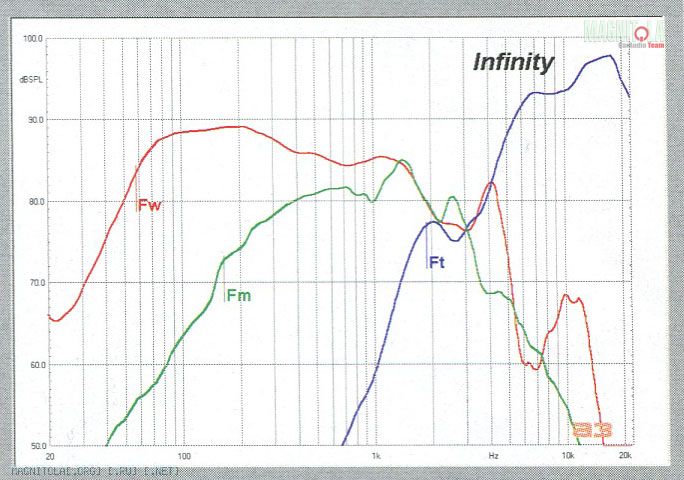

Изучение «частных» АЧХ этой акустики по каждой из полос позволяет сделать несколько выводов. Фильтр ВЧ среднечастотной головки 1-го порядка, остальные фильтры — 2-го. Значит, на электрической схеме и вправду будет три индуктивности (которые реализованы на пяти катушках). Коллизию между чувствительностью НЧ и СЧ-головки разработчики обошли таким образом. Частота среза фильтра НЧ баса (1,7 кГц) намного выше, нежели таковая фильтра ВЧ среднечастотника (300 Гц). Это не традиционно, это вообще против правил, но зато с помощью такого подхода удалось получить редкостную дисперсию излучения всей системы (второй график). Провал на частотах 2 — 4 кГц вызван неоптимальным (на мой взгляд) выбором частоты среза фильтра НЧ среднечастотного излучателя. Что же касается таинственных переключателей, то они, как и можно было предвидеть, оказались аттенюаторами. Благодаря тому, что в среднечастотной области НЧ-динамик переигрывает мидрейндж, действие аттенюатора Mid мало сказывается на форме АЧХ, а аттенюация твитера («Tw +/-») составляет 5 дБ. Совместная работа НЧ и СЧ-головок в широкой полосе привела к тому, что полное сопротивление акустики между 200 и 1000 Гц ниже номинального, достигая минимума 2,7 Ом на частоте 600 Гц.
Басы охотно приживаются в дверях: результирующая добротность Qtc получится 0,93, а нижняя граничная частота — 57 Гц. Можно пристроить их и в более компактный ящик: в 10-литровом ЗЯ вы получите Qtc 1,2 и нижнюю границу 67 Гц. Это, что называется, пограничный вариант: можно обойтись и без сабвуфера, но от его присутствия инсталляция заметно выиграет. Среднечастотник, по идее, рассчитан на фри-эйрную работу. Но подойдет и в ящик, хотя и не слишком тесный. В нашем случае (ЗЯ объёмом 3 л) вы можете заметить небольшой горбик на «частной» АЧХ около частоты 250 Гц (первый график). Примерно на такой (или немного меньший) объём я бы и рекомендовал ориентироваться.

ЛИЧНОЕ ДЕЛО
КТО
Infinity Kappa 1.5 cs
ПОЧЕМ
$260
ЭТО — ПЛЮС
Исключительно низкие искажения на средних частотах
Широкая дисперсия излучения
ЭТО — МИНУС
Повышенные искажения на басах
Спорная реализация фильтров
ОДНИМ СЛОВОМ...
Трёхполосная акустика, лёгкая в инсталляции
РЕЙТИНГ
Конструкция 8
Частотная характеристика 8
Чувствительность 8
Басовый потенциал 9
Звук 8
Итог 41

Источник: журнал Автозвук, 02/2004. Юрий Евтушенко
