На ковер! Акустические системы Morel Integra 4, Morel Dotech 5, Morel Dotech 6. Заходите все

Редкий случай: на ковер вызваны сразу трое. Фамилии у всех троих одинаковые, а у двоих совпадают даже имена. Именно так мы решили познакомиться с новыми на нашем рынке изделиями фирмы Morel. Почему именно в таком сочетании? Ну, отчасти на этот вопрос отвечают цифры в графе «месячного оклада» приглашенных. То есть ожидаемой розничной цены. Обратите внимание: самый маленький по калибру (да еще и формально говоря, коаксиальный) динамик ценится дороже более крупного компонентного. На одну условную бумажку с портретом Джорджа Вашингтона на аверсе, но все же — дороже.
Давайте объясним, почему так вышло с ценами, а заодно — чем обусловлен выбор приглашенных на собеседование. У большинства компаний — производителей акустики гамма продукции построена так. Внизу идет одна-две серии коаксиалов, а потом — компонентники, все выше и выше. У Morel, в принципе, тоже так, но с исключением для одной-единственной модели — 100-миллиметровой «Интегры». Ближайший однофамилец-тезка — 5-дюймовый Integra 5 стоит на полсотни долларов меньше. А происходит это вот почему. Действительно, коаксиалы популярных калибров 5 и 6 дюймов фирма рассматривает как «entry level», то есть максимально доступную опцию при выборе акустики для автомобиля. Доступную и по цене, и по необходимому вмешательству в интерьер, ведь для установки коаксиала оно минимально. А вот маленькую, 4-дюймовую модель серии Integra делали для другого. Ее назначение — дать возможность установить высококачественную (подчеркнем, высококачественную, а не просто приличную) акустику в штатные места плохо приспособленных для озвучивания, но недешевых автомобилей. Ряд моделей Mercedes, Audi, VW и даже, кажется, BMW. За последнюю марку поручиться не беремся, а про первые три точно знаем: бывает, что кроме «четверок» ничего без хирургии поставить не удается.
Поэтому 4-дюймовая Integra получилась непохожей на 5-ти и 6-дюймовые модели и по конструкции, и по категории. Вот с нее и начнем. Integra только формально может быть названа коаксиальным динамиком. В отличие от обычных коаксиалов, где пищалка нависает над центром диффузора мидбаса на пилоне или «мостике» и всегда (или почти всегда) располагается выше центра излучения, в «Интегре» ВЧ-головка утоплена внутрь звуковой катушки до упора, то есть так, что купол пищалки находится там, где сходятся воображаемые образующие конического диффузора. Такое, в принципе, удавалось и другим фирмам. Так устроены, например, известные KEF Uni-Q и некоторые модели JBL. Но там из-за необходимости поместить пищалку внутрь звуковой катушки ее приходилось делать маленькой, с неизбежными потерями отдачи и сужением рабочей полосы частот. В Integra 4 внутри звуковой катушки установлена пищалка с диаметром купола 28 мм — больше, чем у большинства автомобильных ВЧ-излучателей, поскольку у маленького мидбаса «Интегры» большое сердце — звуковая катушка диаметром больше 50 мм. Внутри звуковой катушки (а не снаружи, как у обычных динамиков) расположился магнит. Причем только у 4-дюймовой модели «Интегр» магнит целиком неодимовый. У более крупных разновидностей — ферритовый. То есть уже здесь динамик стоит особняком от своей серии. Отличается 4-дюймовая модель от старших по калибру и геометрии излучающих поверхностей. В отличие от типичного коаксиала, который обычно работает сравнительно издалека — из двери или кик-панели, Integra 4 целевым образом оптимизирована для работы с близким частично отраженным сигналом, какой получается при установке на верх приборной панели. Поэтому купол пищалки поместили в небольшой рупор, акустически согласованный с прилегающим к нему диффузором мидбаса, для получения максимально когерентного излучения.
Integra 4 — единственный динамик Morel с внешней звуковой катушкой, где не применяется принудительное демпфирование диффузора с помощью узла акустического сопротивления (C.A.R. — Controlled Acoustic Resistance). Здесь, при небольшом диффузоре и очень мощной магнитной системе, такой необходимости нет: достаточно естественного электрического демпфирования.
Пищалка, установленная в центре излучения, имеет необычно низкую резонансную частоту, меньше 1 кГц, чего специалисты Morel добивались долго и упорно, поскольку считают, что хороший звук можно получить только с использованием в кроссовере фильтров 1-го порядка, а для этого нужно «оторвать» рабочий диапазон пищалки от околорезонансной области и разнести их как можно дальше.
Габаритная глубина Integra 4 довольно велика для 4-дюймового динамика — 48 мм. Это естественно, поскольку магнитная система занимает много места и по диаметру, и по глубине. Ведь здесь — и это уникальная особенность именно этой модели, — магниты мидбаса и пищалки объединены в систему, обслуживающую сразу две звуковые катушки. Применительно к обычным коаксиалам есть, в принципе, такой подход со стороны энтузиастов-любителей. Берется коаксиальный динамик, аккуратно отделяется пищалка, делается хороший кроссовер и получается компонентная система. Здесь при самом большом и дурацком желании это сделать невозможно. Дурацким желание объявлено по двум причинам: во-первых, при такой операции исчезнет главный смысл этой уникальной акустики, что потом будет очень рельефно проиллюстрировано сравнением АЧХ у «Интегры» и компонентных Dotech. А во-вторых, это просто невозможно — у мидбаса и пищалки Integra 4 практически общая магнитная система.
Посадочные места под 4-дюймовые головки традиционно имеют непредсказуемое число и расположение крепежных отверстий. Для того чтобы удовлетворить этому требованию, на ободе «Интегры» нет постоянных крепежных выступов. Они приложены отдельно, в пакетике, и надеваются на отбортовку корпуса в требуемом количестве (2, 3 или 4) и на нужных местах.

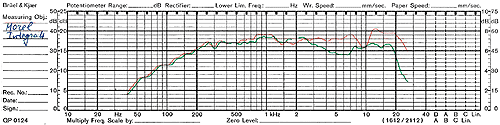

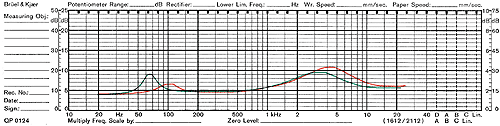

Результаты измерений Integra 4 показали такие характеристики. Резонансная частота оказалась равной 137 Гц, то есть могучей басовой отдачи ожидать не приходится. Ее и вообще не рекомендуется ожидать от 4-дюймовочек, а здесь случай совсем особый. У мидбаса Integra 4 настолько мощная магнитная система (отнесенная к площади излучающей поверхности), что полная добротность вышла очень низкой, около 0,45. А ведь в силу малого эквивалентного объема «четверка» в реальных условиях практически всегда работает в режиме free air, значит полная добротность головки превращается в полную добротность головки в оформлении Qts = Qtc. Как следствие — довольно раннее начало спада АЧХ на нижних частотах. Правда, спад медленный, зато переходные характеристики при таком лютом демпфировании — самая сласть. Ведь главное в жизни 4-дюймовой «Интегры» — это информативные средние и верхние частоты. И вот здесь-то как раз все очень шоколадно. Посмотрите. На оси излучения (красная кривая) единственный заметный огрех — узкий провал на 10 кГц. А при замере под углом 50 градусов к оси поведение АЧХ остается не просто пристойным, а почти образцовым. Общий уровень звукового давления выше 2 — 3 кГц падает, чудес не бывает, но падает не так чтобы уж очень сильно, а главное — характеристика в целом остается горизонтальной. Вот как раз ради такого поведения «под градусом» и городился огород с точечным излучением. И, как видим, дал ясно фиксируемые результаты. Средняя чувствительность динамика равна 86 дБ/Вт, 1 м, а нелинейные искажения (при непрерывной мощности 10 Вт) составили 1,81%, очень неплохо для небольшого динамика и такой мощности. Напомним, с учетом пикового характера музыкального сигнала такая величина непрерывно подводимой мощности примерно соответствует работе акустики от 50 — 70-ваттного усилителя, открытого «на всю дырку».

Звучание «Интегры» подтвердило: это один из лучших СЧ/ВЧ-агрегатов, которые приходилось встречать в таком формате. Из-за невысокой эффективности на нижних частотах при «сольном выступлении», конечно, звук не был полноценным, басы попросту отсутствовали, так что о них потребуется позаботиться отдельно. Зато способность «Интегры» воссоздавать пространственную картину звука и, главное, сохранять ее неизменной при различном положении слушателя по отношению к акустике — выше всяких похвал.

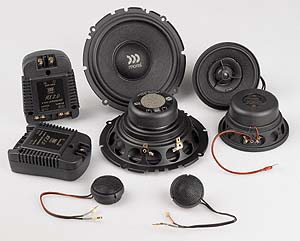

Компонентные наборы Dotech 5 и Dotech 6 используют схожую с серией Integra технологию. Такая же конструкция магнитной системы, похожие диффузоры и корзины, но пищалки, разумеется, отдельные, равно как и кроссоверы. У серии Dotech используется двойной ферритовый магнит. «Двойной» означает, что магниты располагаются по обе стороны верхнего магнитопровода, при этом верхний магнит оказывается под центральным колпаком мидбаса. Здесь уже на месте патентованное акустическое сопротивление C.A.R. в центре магнитопровода, другие характеристики добротности, да и площадь диффузора подросла, поэтому эффект от принудительного демпфирования скажется сильнее. А эффект этот, как известно, выражается в снижении зависимости полной добротности от объема, в котором работает динамик. Для автомобильной акустики с непредсказуемыми условиями работы — если и не панацея, то средство весьма эффективное.

Компонентники Dotech, понятное дело, идут с отдельными кроссоверами. Кроссы внутри могут кое-кого обескуражить. Компоненты — великолепного качества: катушка на воздушном сердечнике, намотанная миллиметровым проводом, и пленочный конденсатор, но монтаж выполнен не на привычной для нас печатной плате, а «внавес» — выводы элементов припаяны непосредственно к монтажным лепесткам входных и выходных клемм. Ну, домашние-то хай-эндщики с таким подходом знакомы. Чем меньше переходов «металл — металл», говорят они, тем лучше передача микродинамики сигнала. А вот для car audio такой монтаж — в новинку.
Если вы обратили внимание на форму существительных в предыдущем абзаце, то заметили, что там сказано: «катушка» и «конденсатор». Потому что каждого — по одному экземпляру. Специалисты Morel твердо убеждены: правильная передача импульсного сигнала возможна только при условии использования фильтров 1-го порядка. Интересная особенность акустики открылась при измерении характеристик кроссоверов. Как часто бывает при использовании фильтров первого порядка, частоты среза ФВЧ и ФНЧ разнесены очень далеко, но в двух комплектах, кроссоверы которых на вид (и по обозначению MX 2.0 на корпусе) казались совершенно одинаковыми, значения этих частот были разными. 2600 Гц и 8700 Гц (ФНЧ и ФВЧ соответственно) для 5-дюймовой акустики и 2000 и 7100 — для 6-дюймовой. Это притом, что импедансы головок одинаковы, что видно на кривых (красная кривая — Dotech 5, зеленая — Dotech 6.

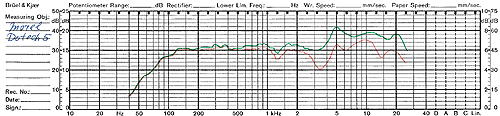

Измерения в безэховой камере показали существенно разный звуковой почерк комплектов. Пятидюймовая акустика при частоте резонанса мидбаса 97,5 Гц и довольно низкой полной добротности (около 0,67) очень ровно отыгрывает диапазон от 100 Гц (со спадом на 2 дБ на краю) до 4кГц. Выше происходит ступенчатый подъем, причем только на оси излучения. При измерении под углом подъем исчезает почти полностью, но появляется заметный провал на 3,5 кГц — как раз та самая интерференция разнесенных СЧ- и ВЧ-излучателей.

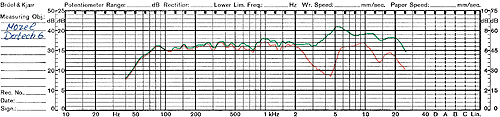

«Шестерка», при похожем общем характере поведения на средних и верхних, дает существенно больше на нижнем конце спектра. АЧХ почти без потерь достигает 60 Гц (частота основного резонанса мидбасовой головки 63,5 Гц) при заметно более высокой добротности, около 0,8. На верхнесредних частотах провал, возникающий в районе 4 кГц при совместной работе мидбаса и пищалки, выражен сильнее, большой диаметр диффузора даром не проходит. Зато здесь более гладкая АЧХ на оси.
Оба комплекта при прослушивании оставили более благоприятное впечатление, чем можно предположить по одной лишь форме частоток. Естественно, Dotech 6 басовитее, причем положенную ему часть басового диапазона отыгрывает настолько уверенно, что в большинстве случаев о сабвуфере можно особенно не беспокоиться. То есть хорошо бы, но не так что уж прямо без него смерть. «Пятерки» подмоги на басах просят более энергично, зато звучание мидбасовой атаки у них заметно четче и аккуратнее. В «проблемных областях» на СЧ/ВЧ звучание было не нейтральным и казалось чересчур агрессивным, если «Дотеки» играли «в лицо», и наоборот, теряли часть выразительности передачи голоса, если развернуть динамики в сторону от слушателя. Но вот что любопытно: здесь-то и резерв настройки конкретной системы. Обратите внимание: при уходе от оси АЧХ на верхних частотах не заваливается, как это происходит чаще всего, а только приобретает более изрезанную форму на самых верхних частотах. То есть, маневрируя ориентацией динамиков, вполне реально вогнать частотную характеристику в нужное русло, в конкретной, повторим, машине.
По создаваемым искажениям компонентники показали сравнимые с «Интегрой» цифры. Dotech 5 при подводимой мощности 16 Вт добавил к сигналу 1,68% нелинейных составляющих, а Dotech 6 (при 25 Вт) — 1,56%. Величины подводимой мощности выбирались исходя из критерия равной мощностной нагрузки на единицу площади диффузора и, вообще говоря, соответствуют работе динамиков на значительных уровнях громкости.
Интересный результат был получен при измерении чувствительности. У Dotech 5 этот параметр оказался равным 84 дБ/Вт, 1 м, а у Dotech 6 — 85 дБ/Вт, 1 м. То есть в обоих случаях — ниже, чем у 4-дюймовой «Интегры». Вот что магниты неодимовые с отдачей делают.

Мед & Деготь

Резюме (это по-научному). Сначала похвалим себя: сам себя не похвалишь, так фиг дождешься. Очень удачный оказался коллектив, хоть и принадлежит, формально говоря, к разным сериям. Удачный — в смысле сопоставимости, поскольку призван решать одну и ту же задачу, только в условиях разных ограничений.
Младший — Integra 4 не зря определен в качестве инструмента более серьезного, нежели как можно судить по его размерам и типажу. Акустические характеристики значительно лучше гармонируют с ценой, серьезной, согласитесь, для соосного малыша. Но все, что мы вправе ожидать от акустики за две сотни, Integra 4 исполняет мастерски. Басов не исполняет, так уж увольте, природу не проведешь, дудки.
Более крупные и мускулистые компонентники Dotech низкочастотную часть предложенного музыкального материала исполняют намного охотнее. Более причудливо и требует профессионального обращения их поведение на верхне-средних и верхних частотах. Но то, что характеристики головок и организация их совместной деятельности выполнены отлично, сомнений не вызывает. Так что дебют нового брэнда на наших страницах предлагается признать удачным. А участников будем награждать. И самому маленькому, которого мы однозначно признаем самым интересным, достанется «золотая» награда.

Morel Integra 4 $201
Morel Dotech 5 $200
Morel Dotech 6 $219

Источник: журнал Автозвук, 07/2000. Петр ХОХЛОВ
