Трехполосная компонентная акустика JBL Century C630S. Одноклассники

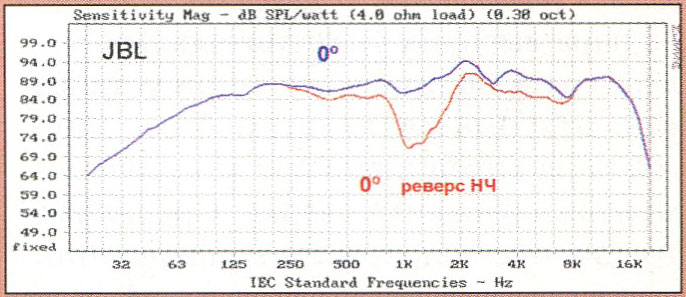

Громкоговорители C630S относятся к серии Century, особенностью которой являются НЧ-динамики с корзиной из высокоплотного аморфного полимера и диффузором из полипропилена с добавлением титановой пудры. У этого динамика весьма крупный магнит (88 х 18 мм), что вкупе с легкой подвижной системой обеспечило ему весьма высокую отдачу, правда, ценой заметного сокращения басового потенциала.Рамка решетки устанавливается под обод динамика, так что уплотнительного кольца здесь и не требуется. В состав этой модели (а еще в C530S) входят СЧ и ВЧ-излучатели, объединенные в общий конструктивный блок. В нем пищалка с титановым (22 мм) куполом расположена перед двухдюймовой пластиковой мембраной среднечастотника. Какова форма мембраны, визуально установить не удалось, конструкция неразборная, так что этот вопрос пока отложим. Зато при измерениях удалось установить: такая конструкция обеспечивает широкую направленность излучения на верхнесредних частотах, что хорошо видно из графиков АЧХ. Характерный пик на частоте около 8 кГц связан с образованием стоячих волн между пищалкой и мембраной среднечастотника. Перед куполом пищалки (насколько удалось разглядеть) расположен небольшой апертурный диск, действие которого проявляется (хотя и не слишком заметно) на частоте около 17 кГц. Объединенный СЧ/ВЧ-блок предъявляет определенные требования при инсталляции, потому что крепится «в тело» с помощью гайки, а значит, надо иметь доступ к тыльной стороне излучателя. При установке, скажем, в приборную панель можно хорошо намахаться: одно дело провода протянуть, а другое – гайку затянуть (снизу). Из корпуса блока выведено три провода, а не четыре (с общей «землей»), что опять же упрощает монтаж, но не позволяет экспериментировать с полярностью СЧ и ВЧ-головок. Что же касается полярности низкочастотника, то с ней можно «поиграть» лишь в том случае, когда он значительно удален от СЧ/ВЧ-блока так, что разность хода до ушей слушателя составляет порядка 20 см или больше. В противном случае при перемене полярности на АЧХ появляется глубокий провал шириной в целую октаву, как видно на втором графике. Кроссовер имеет характерную форму с дымчатой округлой крышкой и не очень удобными заглубленными винтовыми зажимами. Из трех катушек две намотаны на железном сердечнике. Фильтры построены так. ФНЧ с частотой среза 460 Гц и спадом примерно 2 дБ/окт. (фильтр первого порядка). ФВЧ пищалки: 8,3 кГц и 13,5 дБ/окт. А среднечастотник фильтруется только снизу, фильтром ВЧ на 175 Гц и с крутизной тоже около 13 дБ/окт. Обратите внимание: частота среза ниже резонанса среднечастотника, что могло бы вызвать рост нелинейных искажений, но мы ничего такого не обнаружили, поэтому считаем, что диффузор СЧ-излучателя обычный, конусный, а не купольный. А отсутствие фильтра НЧ вызвало провал импеданса на верхних частотах (там обе головки включены параллельно), что хорошо видно на графике.

Басовые партии в исполнении этих динамиков скорее угадываются, чем воспроизводятся, и тем не менее, нельзя сказать, что такое звучание режет слух. Возможно, это связано с очень ровной и уверенной нижней серединой. Большинство музыкальных инструментов звучали довольно натурально, а вот женский вокал мы нашли несколько упрощенным и навязчивым. Верх передается очень интеллигентно и красиво. Локализацию музыкальных инструментов можно даже назвать выдающейся.

Цена 200 у.е
Макс. мощность, Вт (RMS)* 90 (по данным изготовителя)
Диапазон воспроизводимых частот (-3 дБ), Гц 125-15000
Чувствительность, дБ/Вт (1м) (150-15000 Гц) 89
Средний коэффициент нелинейных искажений, % (25 Вт, 125-4000 Гц) 1,6
Частота основного резонанса, Fs: НЧ-головка 70,4, СЧ-головка 256

Инженерный уровень 8
Звук 7

ЛИЧНОЕ ДЕЛО
ЧТО
Трехполосный громкоговоритель
КТО
JBL Century C630S
ПОЧЕМ
$200
ЧЕМ БОГАТЫ
Диффузор НЧ-головки из полипропилена с титановым наполнителем
Диффузородержатель: аморфный пластик
СЧ и ВЧ-головки в едином коаксиальном блоке
Пищалка с металлическим куполом
ЭТО – ПЛЮС
Доступная цена, высокая отдача, широкая направленность излучения, низкие искажения, удобство монтажа
ЭТО – МИНУС
Слабый бас, выделенная верхняя середина
ОДНИМ СЛОВОМ...
С хорошим сабвуфером пойдет, а в инсталляции не сложнее двухполоски
РЕЙТИНГ 5(10)

Источник: журнал Автозвук, 05/2001. Петр Хохлов, измерения Юрий Евтушенко
