5-канальный усилитель Hertz HCP-5D. Одноклассники

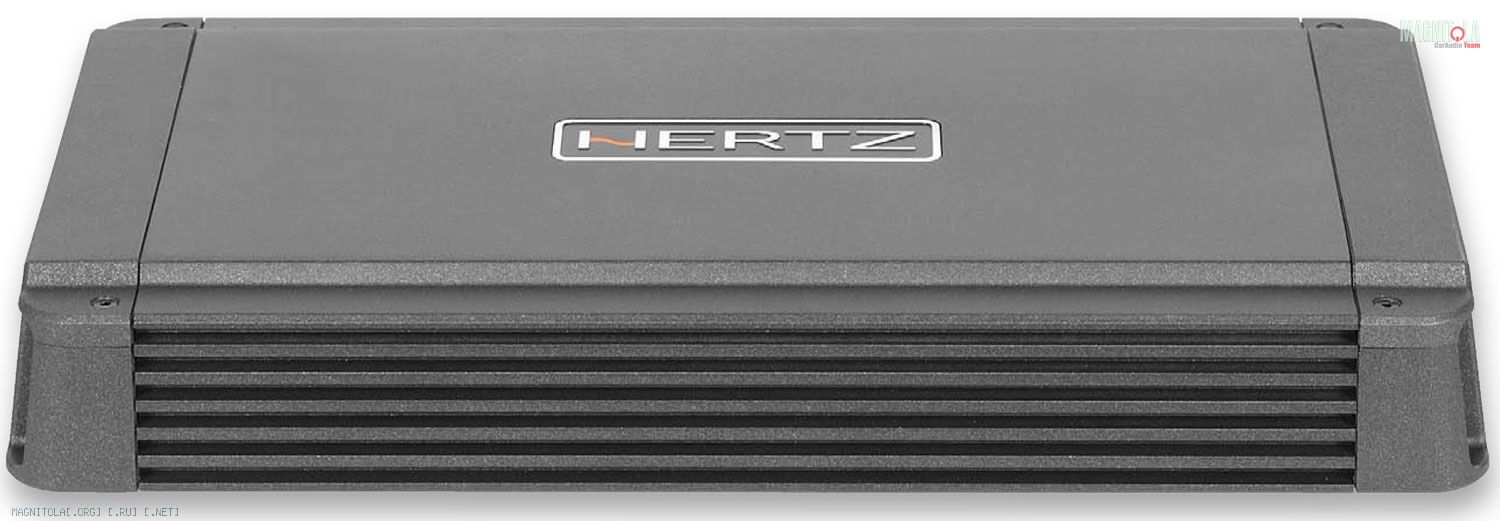

Компоновка классическая, но корпус литой. Съёмные защитные крышки разъёмов тоже литые, закреплены потайными винтами под шестигранник. Для доступа к разъёмам крышку придётся снять.

Максимальная мощность основных каналов (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 66/120
КНИ основных каналов (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,0044/0,0058
КНИ основных каналов (1 кГц, P = 1 Вт, 4 Ом/2 Ом), % 0,0076/0,014
Максимальная мощность канала сабвуфера (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 153/257
КНИ канала сабвуфера (100 Гц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,0091/0,0099
Входная чувствительность* (основные каналы/канал сабвуфера), В 0,68 — 5,4/1,3 — 10,4
Отношение сигнал/шум**, дБА 92
Габариты (Д х Ш х В), мм 346 х 190 х 50
* Для сабвуферного канала — при подключении одного входа.
** Для основных каналов по стандарту CEA-2006 (относительно 1 Вт выходной мощности).

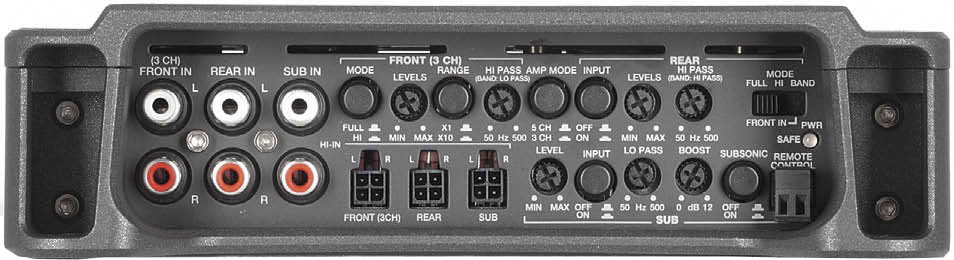

• Три пары гнёзд RCA. В трёхканальном режиме «тыловые» входы не активны
• Кнопка обхода ФВЧ фронтальных каналов
• Регулятор уровня фронтальных каналов без разметки
• Множитель ФВЧ фронтальных каналов
• Переключатель режима работы усилителя 3/5 каналов. В трёхканальном режиме каждая пара основных каналов переключается в мост
• Регулятор частоты среза ФВЧ фронтальных каналов размечен от 50 до 500 Гц. Он же определяет верхнюю границу для тыловых каналов, если выбран полосовой режим работы фильтров
• Регулятор уровня тыловых каналов без разметки
• Выбор входа тыловых каналов — от фронта или самостоятельно
• Регулятор частоты среза ФВЧ тыловых каналов размечен от 50 до 500 Гц
• Выбор режима работы тыловых каналов — широкополосный, ФВЧ, полосовой фильтр. В полосовом режиме тыловые входы неактивны, сигнал берётся от фронтальных входов
• Колодки входов высокого уровня. В трёхканальном режиме «тыловые» входы неактивны
• Регулятор уровня сабвуфера без разметки
• Выбор входа сабвуфера — внутренний/внешний
• Регулятор частоты среза ФНЧ размечен от 50 до 500 Гц
• Бас-буст до +12 дБ на 50 Гц
• Кнопка включения сабсоника — 25 Гц, 24 дБ/окт.
• Двухцветный индикатор включения и перегрузки
• Винтовая колодка для подключения опционного дистанционного регулятора уровня

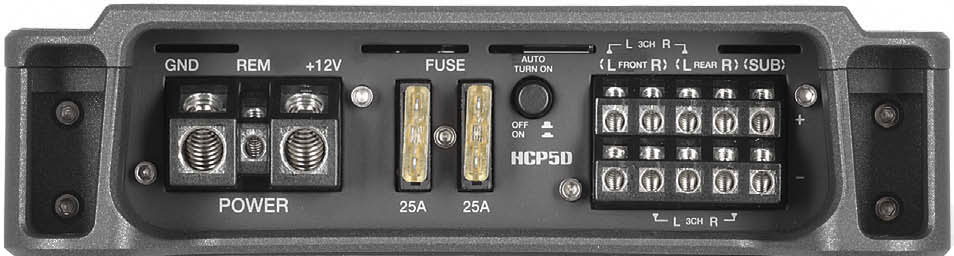

• Закрытая колодка питания принимает провод диаметром до 9 мм, Remote — до 4 мм. Зажимные винты установлены под углом 45 градусов и опрессовывают провод в гнезде
• Выбор включения по сигналу высокого уровня
• Два предохранителя по 25 А
• Аналогичная сдвоенная колодка для подключения акустики принимает провода диаметром до 5 мм

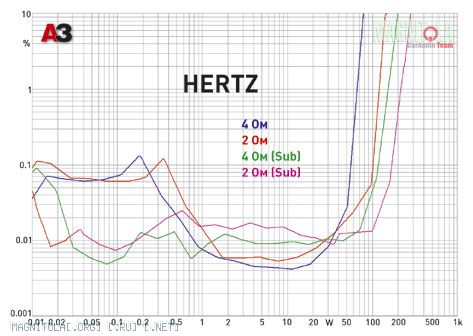

При нормальной, даже оптимальной, мощности основных каналов (кстати, несколько выше заявки), нелинейные искажения в значимой области (от 1 Вт до значений, близких к максимальным) оказались на изумительно низком уровне. Зачёт.
В сабвуферном канале нелинейностей также крайне мало, мощность — примерно как в заявке производителя.

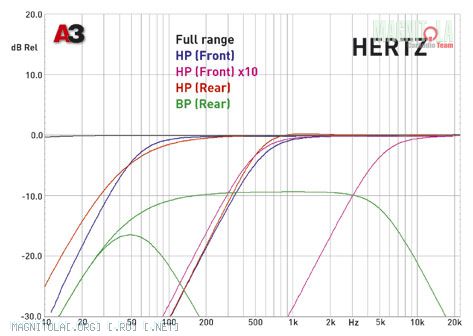

На фильтры основных каналов едва хватило цветов. ФВЧ фронта в два приёма перекрывает диапазон 50 — 5000 Гц, у тыловых каналов множителя нет, диапазон 50 — 500 Гц, но в полосовом режиме ФВЧ фронта становится ФНЧ для тыла. Для примера показана наиболее широкая и наиболее узкая полосы фильтра.

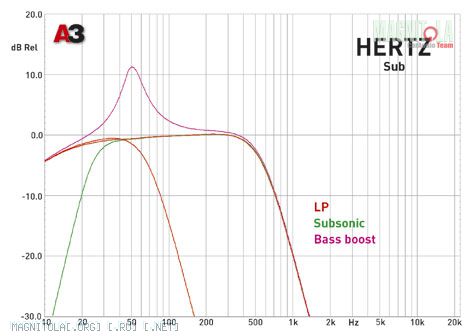

В сабвуферном канале все фильтры — 4-го порядка, сабсоник — действительно на 25 Гц, частота среза ФНЧ перестраивается от 60 до 250 Гц.

ЛИЧНОЕ ДЕЛО
КТО
Hertz HCP-5D
ПОЧЁМ
14540 р
ЭТО — ПЛЮС
Богатый кроссовер
Разнообразные режимы работы
Входы высокого уровня
ЭТО — МИНУС
Нет фазовращателя в канале сабвуфера
ОДНИМ СЛОВОМ...
Предельно универсальный аппарат с отменными характеристиками
РЕЙТИНГ
Мощность 8
Технические характеристики 9
Оснащённость основных каналов 9
Фильтры основных каналов 9
Оснащённость канала сабвуфера 8
Фильтры канала сабвуфера 9
Удобство установки 8
Компактность 8
Итог 8,5

Источник: журнал Автозвук, 06/2013. Валерий Ким
