5-канальный усилитель Alpine PDX-V9. Одноклассники

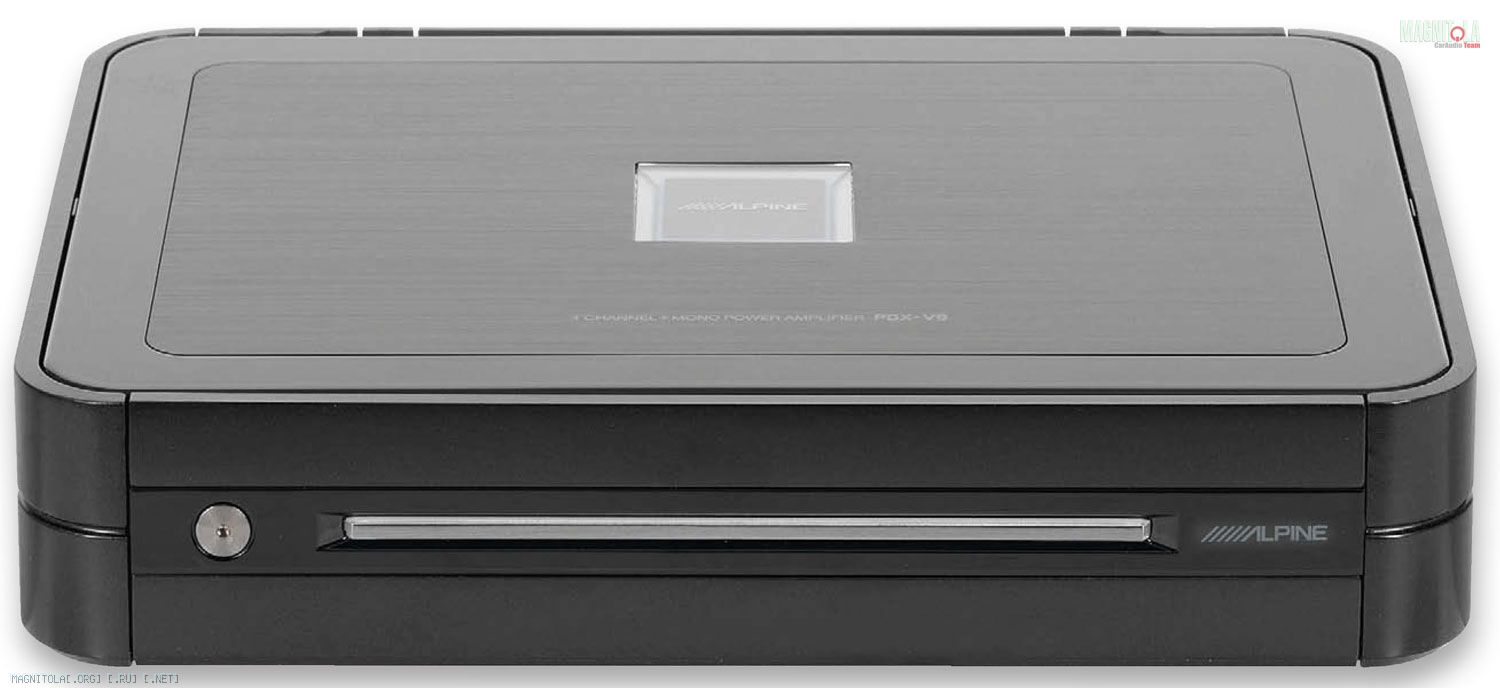

Классический дизайн семейства PDX — компактный чёрный корпус со скруглёнными углами. Можно собрать «этажерку» из нескольких усилителей.

Максимальная мощность основных каналов (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 131/137
КНИ основных каналов (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,0073/0,019
КНИ основных каналов (1 кГц, P = 1 Вт, 4 Ом/2 Ом), % 0,052/0,082
Максимальная мощность канала сабвуфера (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 512/513
КНИ канала сабвуфера (100 Гц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,0090/0,027
Входная чувствительность* (основные каналы/канал сабвуфера), В 0,18 — 4,1/0,40 — 8,1
Отношение сигнал/шум**, дБА 90
Габариты (Д х Ш х В), мм 192 (с разъёмами 215) х 257 х 52
* Для сабвуферного канала — при подключении одного входа.
** Для основных каналов по стандарту CEA-2006 (относительно 1 Вт выходной мощности).

• Регулятор уровня каналов 1 — 2 без разметки
• Переключатель ФВЧ каналов 1 — 2 — выключен, х1, х10
• Регулятор частоты среза ФВЧ размечен от 30 до 600 Гц. С множителем будет от 300 Гц до 6 кГц
• Переключатель входов каналов 3 — 4 — от входов 1 — 2 или независимо
• Переключатель входа канала сабвуфера — сумма сигналов 1 — 4 или независимо
• Регулятор уровня каналов 3 — 4 без разметки
• Переключатель фильтра каналов 3 — 4 — выключен, ФВЧ, полосовой
• Регулятор частоты среза фильтра размечен от 30 до 600 Гц
• Регулятор уровня сабвуфера без разметки
• Регулятор сабсоника размечен от почти нуля до 30 Гц. Проверим…
• Регулятор частоты среза ФНЧ 4 порядка размечен от 50 до 600 Гц. Для сабвуфера многовато, а для полной трёхполоски ещё канал нужен…

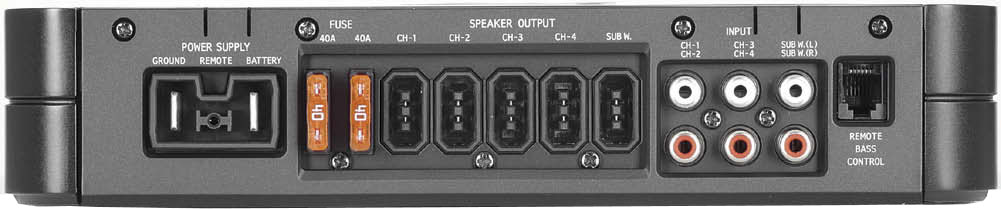

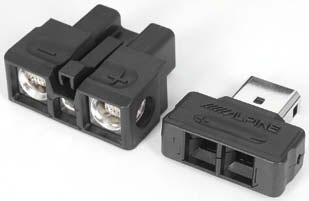

• Фирменная колодка питания и Remote
• Два «вилочных» предохранителя по 40 А
• Фирменные колодки для подключения акустики
• Разъём дистанционного регулятора уровня
• Три пары гнёзд RCA

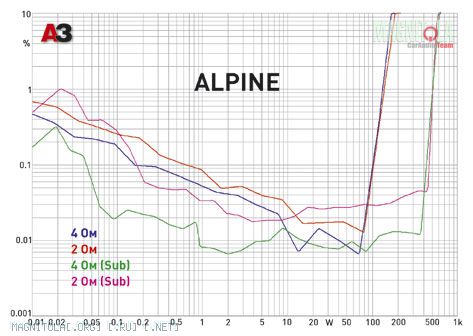

PDX — аппараты особенные, только дрожь на ниспадающей ветви кривой выдаёт, что это не класс АВ и импульсное устройство. Как водится в этой серии, мощность на 4 и на 2 Ом мистическим образом совпадает, превышая заявленное, и без того немалое, значение. Кривая искажений сабвуферного канала больше походит на типичную для класса D, но и здесь искажения завидно низкие, а заявленные полкиловатта на выходе реализуются независимо от импеданса нагрузки.

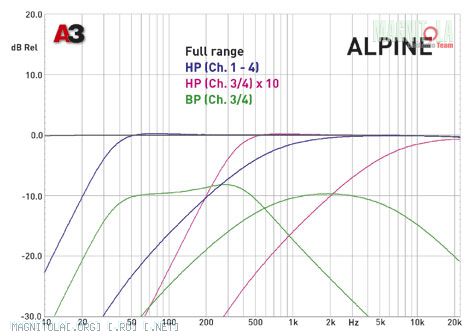

Если усилительная часть PDX реализована виртуозно, про фильтры этого сказать нельзя: крутизна характеристики меняется с изменением частоты среза, это сохраняется и при использовании переключателя «х10». Частота среза ФНЧ в полосовом режиме каналов 3 и 4 определяется регулятором ФВЧ каналов 1 и 2 (без множителя), со всеми вытекающими. Для иллюстрации приведены АЧХ полосового фильтра в самом низком и самом высоком диапазоне.

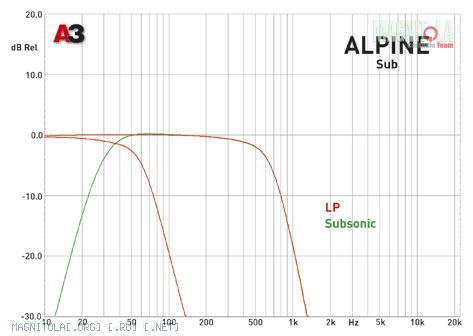

Вот в сабвуферном канале с фильтрами — полная благодать. ФНЧ 4-го порядка (с немного необычной, но стабильной формой АЧХ) перестраивается от 53 до 580 Гц, в нижнем положении регулятора сабсоника его частота среза действительно уходит куда-то к нулю герц, в верхнем положении — составляет 22 Гц. Крутизна здесь — тоже 24 дБ/окт.

ЛИЧНОЕ ДЕЛО
КТО
Alpine PDX-V9
ПОЧЁМ
25100 р
ЭТО — ПЛЮС
Мощный
Компактный
Гибкие настройки
ЭТО — МИНУС
Неважные фильтры в основных каналах
ОДНИМ СЛОВОМ...
Идеален для работы с фильтрами головного устройства (или процессора)
РЕЙТИНГ
Мощность 9
Технические характеристики 9
Оснащённость основных каналов 9
Фильтры основных каналов 7
Оснащённость канала сабвуфера 8
Фильтры канала сабвуфера 9
Удобство установки 8
Компактность 9
Итог 8,5

Источник: журнал Автозвук, 06/2013. Валерий Ким
