Здравствуйте, мне 28 лет, родился в г. Изобильном Ставропольского края. Уже успел получить два высших экономических образования и, не отрываясь от учёбы, жениться и остепениться. Дочечке Валерии скоро будет два годика, и примерно столько же времени (это просто совпадение) увлекаюсь автозвуком, до этого была другая «болезнь», домашний Hi-Fi.Всё это время числюсь в подписчиках «АвтоЗвука» - интересный журнал. Особенно мне нравятся тесты аппаратуры - бесплатное руководство по эксплуатации, причем по вновь измеренным параметрам. За это - отдельное спасибо! Но вот открыл свежий номер и на странице 24 увидел фотографию салона собственной машины с подписью, гласящей, что это, мол, произведение «Отдела технической эстетики» из Екатеринбурга. А вот и нет! Эта машина ближе тысячи километров к Екатеринбургу и не подъезжала, так как прописана в Ставрополе и принадлежит мне. И я не мог удержаться и прислал в редакцию некоторые детали, касающиеся этой установки.

От редакции: Это мы маху дали, признаём. Но ведь интересно, почему ошиблись: авторство системы мы определили на глаз (опытный, как нам казалось) и проверять по записям не стали. Известно ведь, что переделка приборных панелей на симметричные, в угоду звуковой сцене - фирменный почерк упомянутого «Отдела» и главного «отдельного» Виктора «Десять кирпичей» Иванова. Оказалось, идеи витают в воздухе и материализуются порой на тысячи километров к югу от мест, где их впервые заметили.

	Акустический кабель для динамиков СЧ и ВЧ проложен по технологическим коробам стоек и крыши автомобиля. Это было сделано для того, чтобы исключить малейшие помехи и наводки. Витая пара в полипропиленовой оболочке убрана в гофрированную трубку

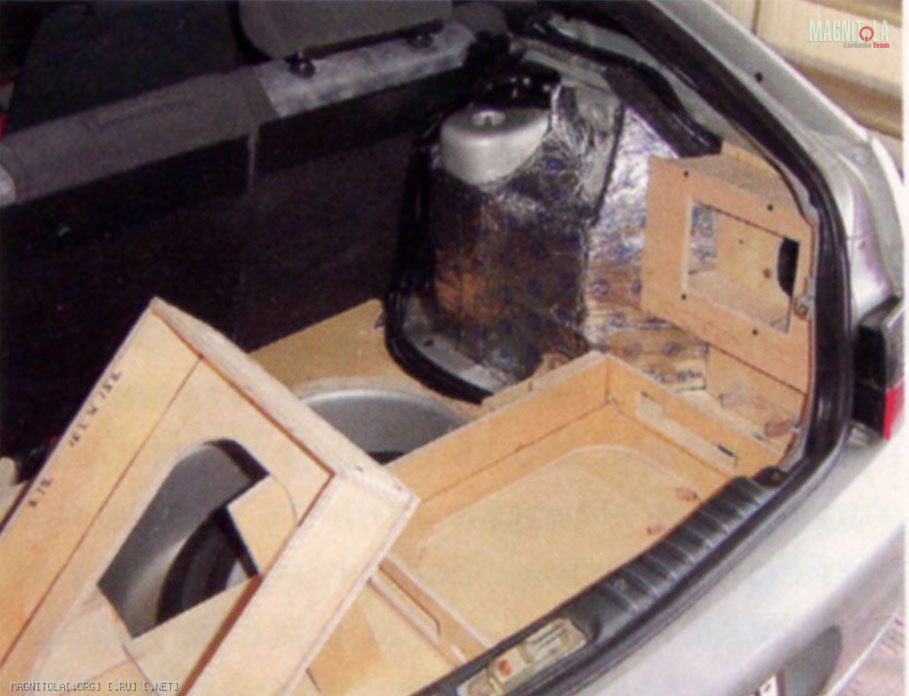

Когда делал подъёмные панели под усилители, хотел закрыть багажный пол фанерой, но, почитав правила, вовремя остановился. Поэтому полноразмерная запаска осталась на месте и легко доступна

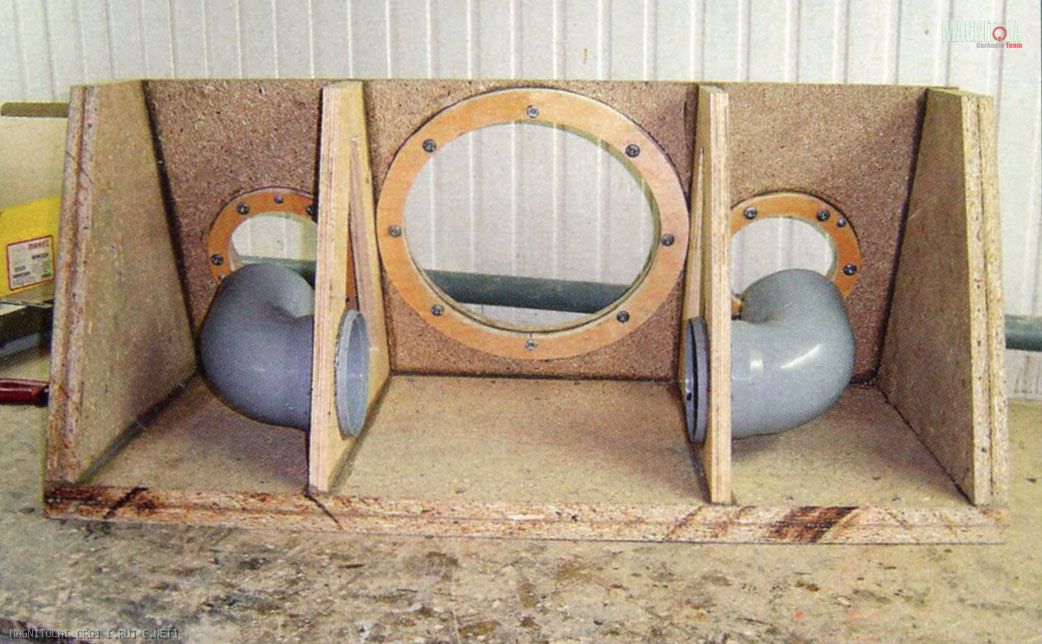

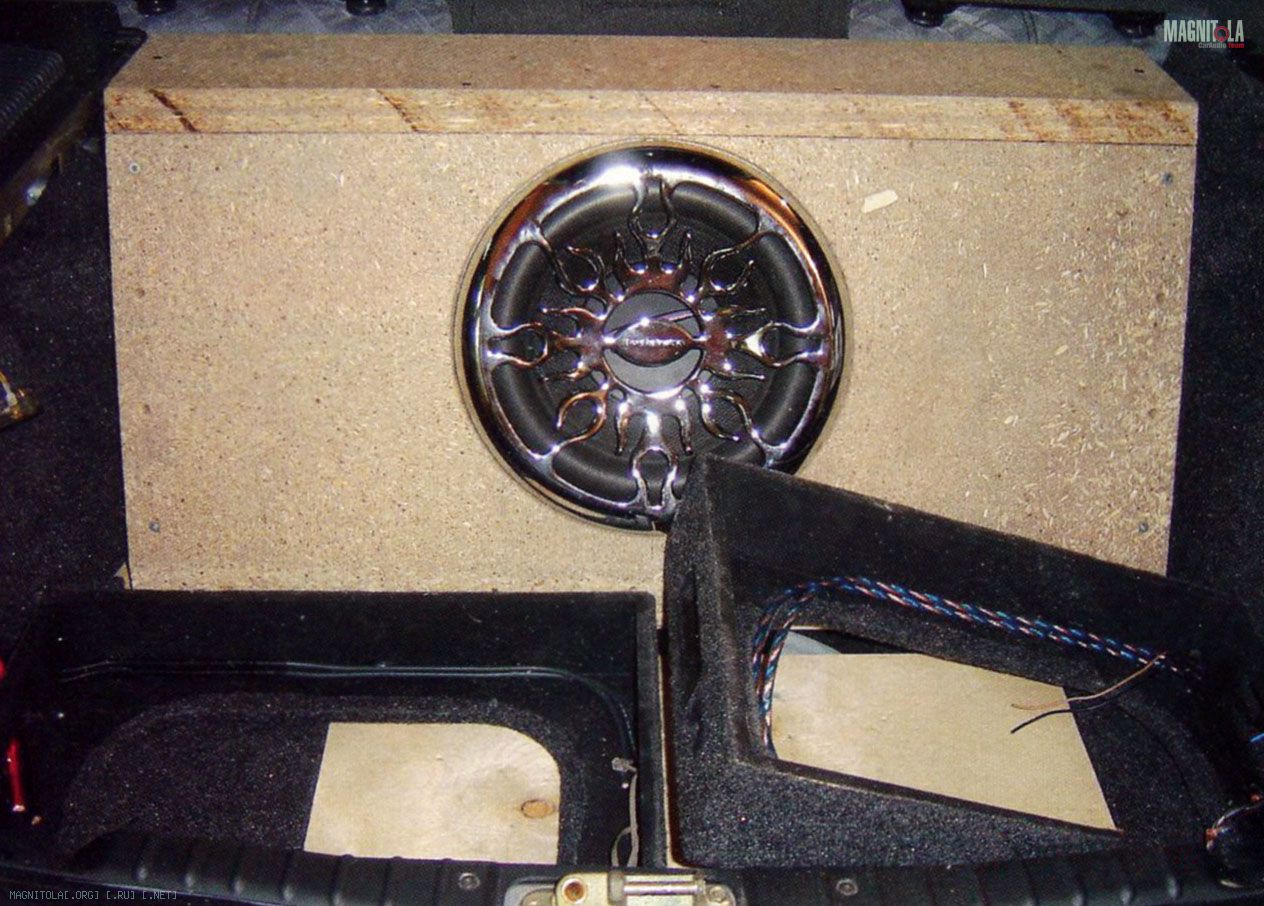

Для сабвуфера пришлось сделать подставку, иначе запасное колесо было не достать, все ухищрения с монтажом усилителей пошли бы насмарку. После нескольких примерок был выбран необходимый зазор между полом и ящиком саба	Номинальная мощность сабвуфера - 1000 Вт, значит, корпус следовало изготовить чрезвычайной прочности. Для этого взяли два листа ДСП, склеили между собой ПВА и поместили под пресс на 3 дня. Чтобы добиться максимальной жёсткости, были выпилены и установлены фанерные усилители, попутно удерживающие и колена портов

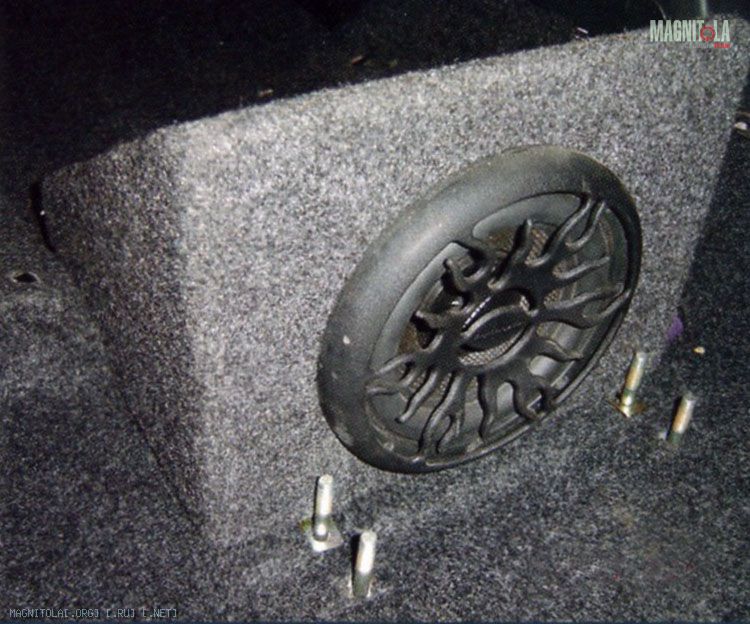

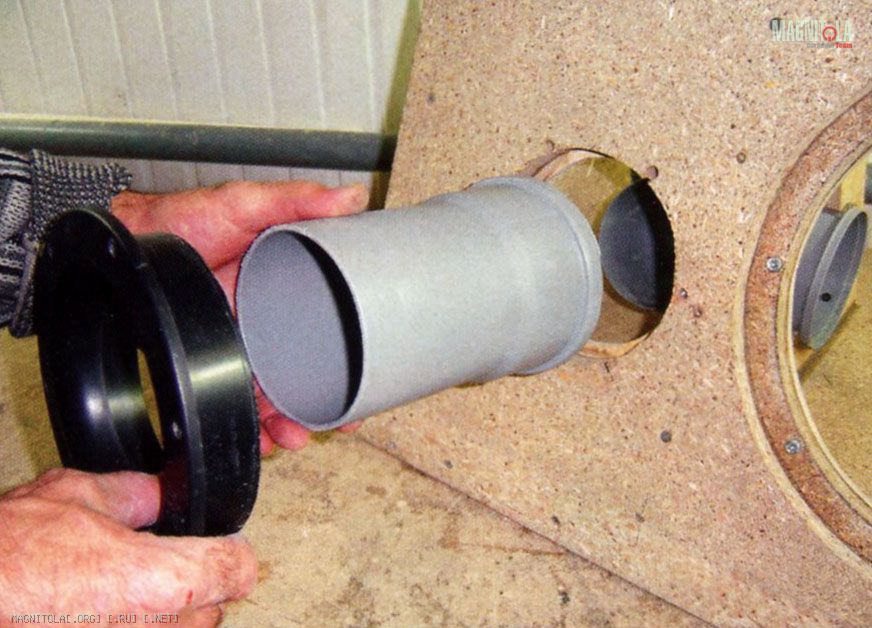

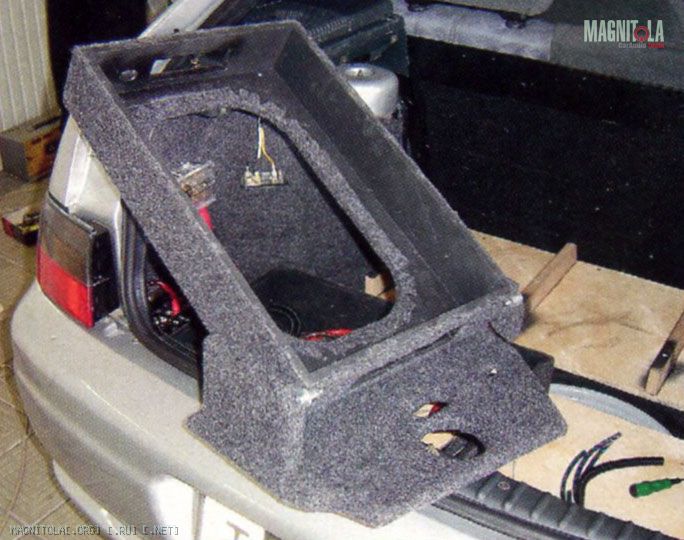

Плотная упаковка багажника требовала постоянной проверки размеров между сабвуфером, подъёмными панелями и колесными арками. И только когда всё было подогнано, панели обтянули карпетом	Для изготовления портов были применены фланцы DLS диаметром 10,4 см и канализационные трубы. В результате себестоимость двух самодельных портов оказалась около 500 рублей, а готовый гибкий порт DLS у дилера стоит 900

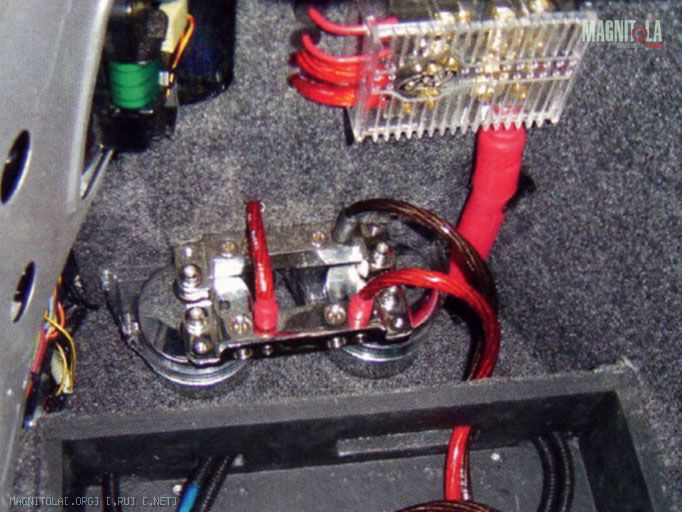

	По паспорту мощность моноблока на нагрузке 1 Ом составляет 2000 Вт. Поэтому два однофарадных конденсатора соединены в параллель силовыми шинами. Дополнительные отверстия в шинах являются своего рода дистрибьюторами питания

Идея по созданию серьёзного соревновательного автомобиля возникла после двух довольно удачных экспериментов с машиной моего тестя (ВАЗ-21099) и шурина (это значит - брата жены) Сергея (ВАЗ-21074). В мае прошлого года я приобрел новенький ВАЗ-21120 и поинтересовался у продавцов, где можно сделать хорошую шумоизоляцию.
Мне дали адрес установочной студии «СИГМА-СК». Знакомство с руководителем студии Сергеем Григорьяном и предопределило концепцию дальнейшей инсталляции. После того как была сделана тотальная шумоизоляция, стали определяться с темой и схемой установки. К тому времени вся аппаратура (кроме головного устройства) была уже закуплена и ожидала своего часа на полке. В неё вошли трехполосный фронт, 6-канальный усилитель для него, моноблок для сабвуфера и сам сабвуфер, брэнд аппаратуры - Audiobahn.
К ноябрю 2004 года автомобиль был готов процентов на семьдесят. А в Пятигорске как раз намечался неофициальный этап соревнований по правилам EMMA Россия. Друзья помогли, дали напрокат CD-ресивер Alpine CDA-9833R. Результат - 1-е место в классе «Любитель 3000» и 4-е - в «ESPL любитель 2 сабвуфера». Полученный на руки протокол дал богатую пищу для размышлений, и я окончательно определился, что в следующий раз буду обязательно участвовать и в SQ, и в ESPL.
Зимовка прошла очень плодотворно, удалось доделать проводку, багажник, салон и, самое главное, новую симметричную панель, которую мне сделал Сергей Григорьян. Приобрел новейшее головное устройство Clarion HX-D2. А потом прочитал статью в вашем журнале и понял, что не ошибся в своем выборе.

Объём короба и порты просчитаны с помощью вездесущего «Спикершопа» после того, как динамик был основательно размят и были сняты новые параметры Тиля - Смолла. Когда открыты оба порта, у сабвуфера получается эспиэльная настройка на 45 Гц. Когда работает один порт - частота опускается до 35 Гц, сабвуфер становится музыкальным, и не услышать этого может только напрочь глухой

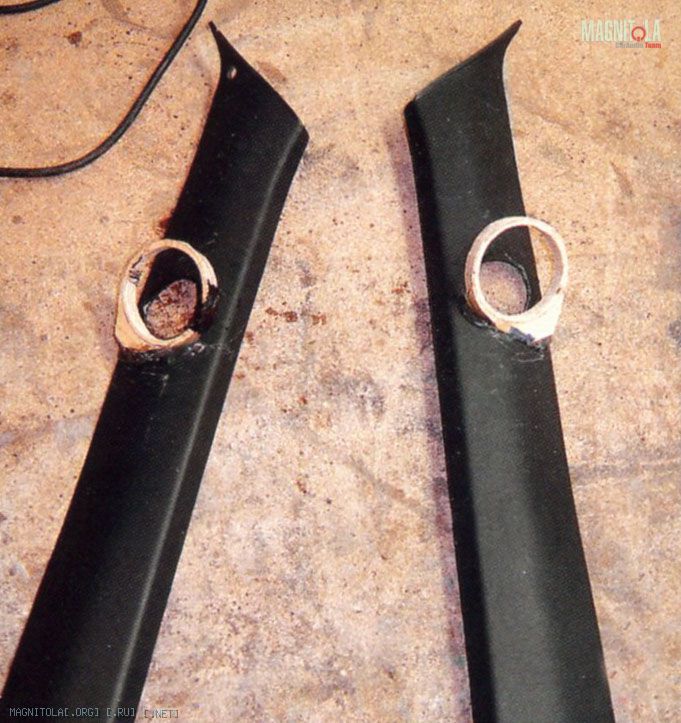

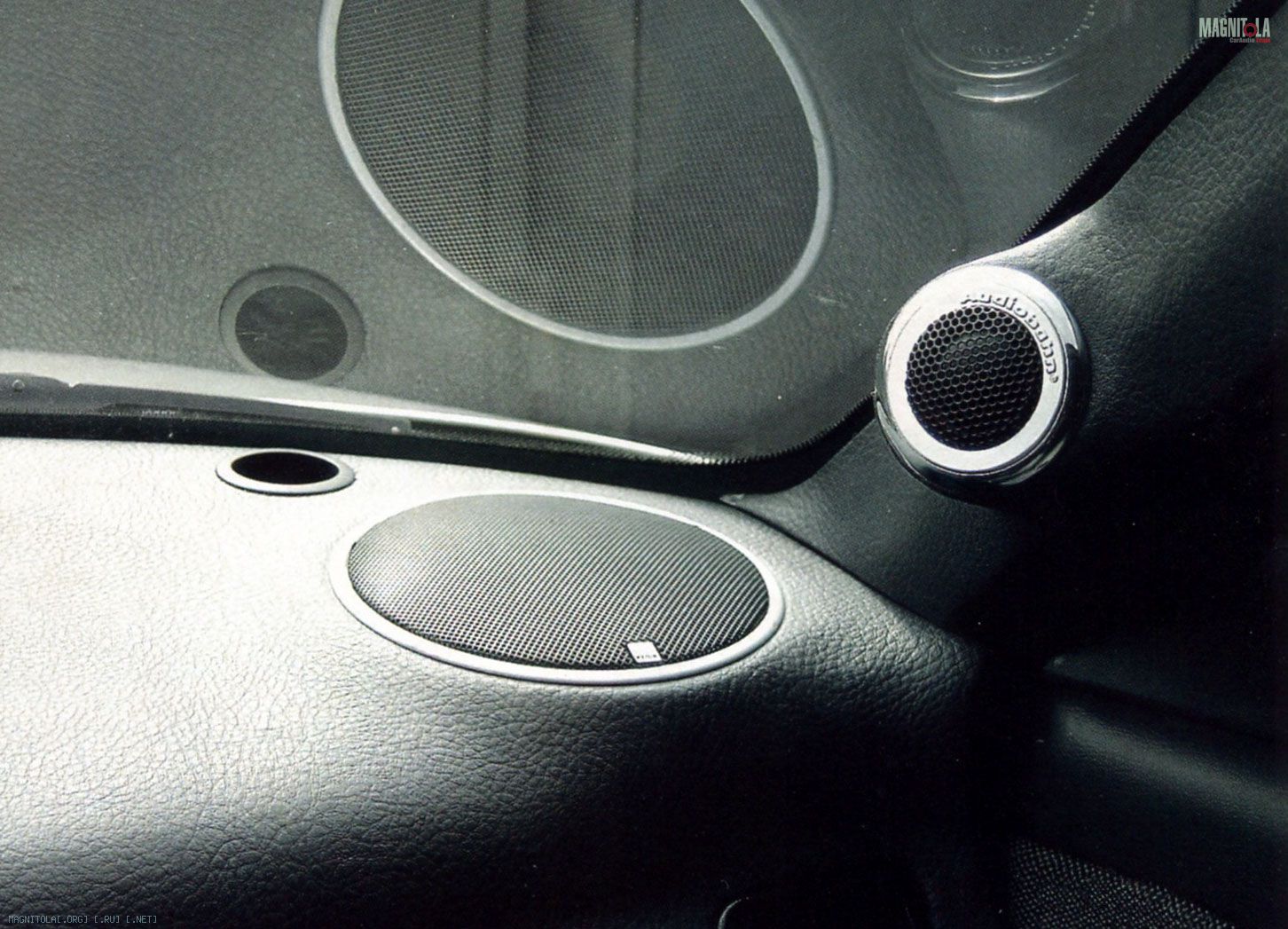

Углы установки ВЧ-динамиков были выбраны для формирования звуковой сцены на водителя. Серединки играют на отражение от лобового стекла
Мидбасы установлены под сиденьями. Измеренные параметры выявили ящичную принадлежность динамиков, причём в 6 л объёма они заиграли с 40 Гц. А «подсидушечное» расположение избавило от салонного резонанса и позволило добиться четкой локализации фронтального баса. Подвижность передних сидений абсолютно не пострадала, а это - бонус

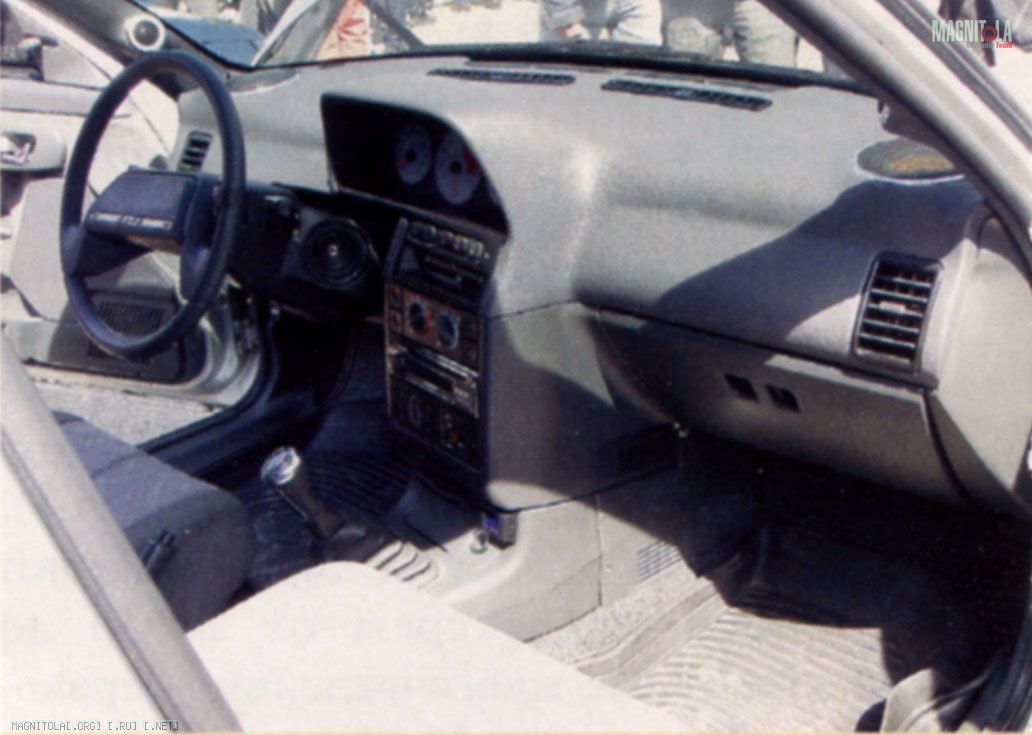

Новая симметричная накладка торпедо довольно непроста в изготовлении
Долгожданный момент - новая накладка установлена и смотрится как заводская. Новинка никак не повлияла на заводское место для «головы»

Ранней весной 2005 года SPL-клуб проводил открытие сезона в Ставрополе, и моя машина заняла 1-е место в классе «свыше 600 Вт», а «семёрочка» Сергея Донченко, шурина то есть - 1-е место в классе «от 400 до 600 Вт».

Потом были другие этапы EMMA Россия 2005:
- Пятигорск, 2-е место в классе «Любитель 4000 Евро»;
- Волгоград, 2-е место в классе «Любитель 4000 Евро»;
- Волгоград, 2-е место в классе «ESPL любитель 2 сабвуфера»;
- Ростов, 2-е место в классе «Любитель 4000 Евро».
Впереди этапы в Краснодаре, Белгороде, а даст бог - и финал в Москве.

Хочу выразить благодарность людям - Сергею Григорьяну, автору симметричной панели, Сергею Шаповаленко за плексиглас и работу с ним, магазинам - «АвтоЗвук» и «Ботаника Саунд» за предоставленную аппаратуру и аксессуары.

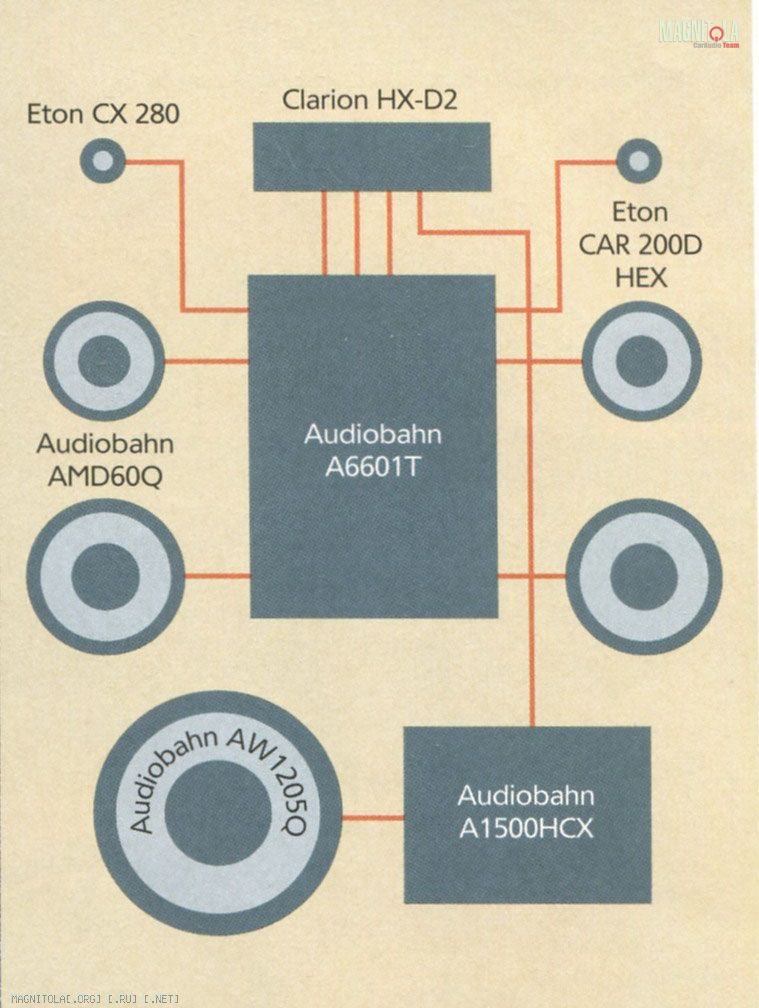

ТИП СИСТЕМЫ аудио
СОСТАВ 3-полосный фронт + сабвуфер
ИСТОЧНИК Clarion HX-D2
УСИЛИТЕЛИ Audiobahn A6601T, A1500HCX
АКУСТИКА Eton CX 280, CAR 200D Hex, Audiobahn AMD60Q
САБВУФЕР Audiobahn AW1205Q

Виктор Шкендель, г. Ставрополь

Источник: журнал Автозвук, 06/2005.
