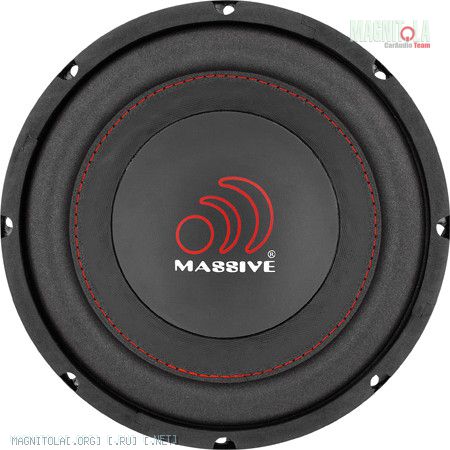

Конический диффузор из целлюлозного композита, пылезащитный колпачок из толстого пластика в виде вогнутого сегмента сферы при диаметре 130 мм уже и не колпачок вовсе, а часть диффузора

Подвес резиновый шириной 26 мм для надёжности прострочен
Центрирующая шайба — текстильная с пропиткой, 5 прогрессивных гофров. Установлена на промежуточном фланце корзины
На крепёжном фланце корзины 8 отверстий диаметром 5 мм, с лицевой стороны уплотнитель

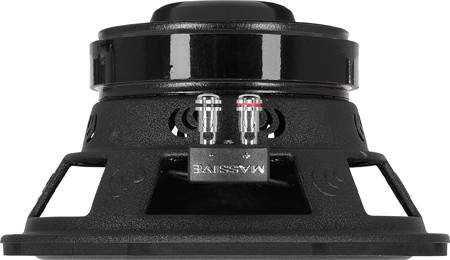

Корзина штампованная «двухэтажная», 6 широких спиц обеспечивают необходимую жёсткость. Окрашена эмалью «муар»
Двойная звуковая катушка диаметром 2,5 дюйма, выводы свободные
Магнитная система с вентиляционным отверстием и открытым магнитом
Две пары нажимных клемм смонтированы на промежуточном фланце корзины

Номинальный импеданс, Ом 4 + 4
Мощность (по данным изготовителя), Вт 400/800 (RMS/peak power)

Параметры Тиля — Смолла	Заявка	Факт
Fs, Гц	42	47,6
Vas, л	16,85	14,4
Qts	0,78	0,86
Масса подвижной системы, г	124,5	113
Чувствительность, дБ/Вт (1 м)	88	84,1
Силовой фактор, Тл м	7,96	15,5

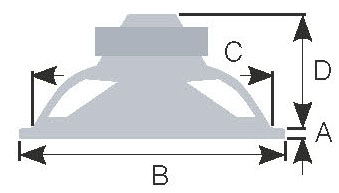

Размеры (A, B, C, D), мм 13, 260, 235, 133

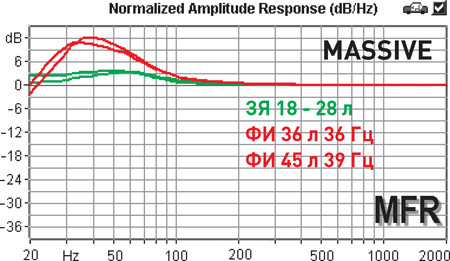

Рекомендован ЗЯ объёмом от 18 до 28 л и два варианта ФИ 36 л/36 Гц и 45 л/39 Гц. По заявленным параметрам получается, как кажется, неплохо, хотя склонность к горбатости налицо, в силу высокой резонансной частоты (и добротности).

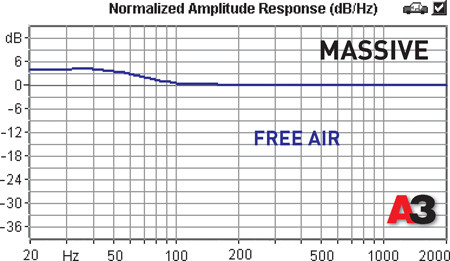

Измерения выявили, что и частота резонанса, и добротность ещё выше, а это означает одно из двух: или ящики ещё больше, или... никаких, то есть — free air. Проверили, так и оказалось, динамик чудесно себя чувствует в акустическом экране.

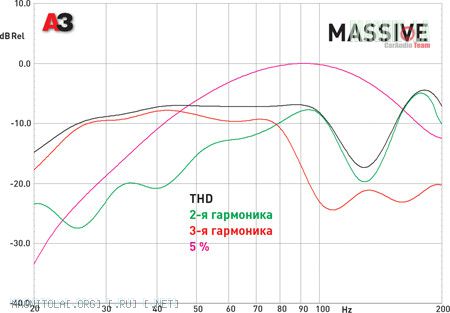

Искажения выходят на уровень 5% довольно рано, ниже по частоте растут уверенно, в спектре преобладает 3-я гармоника. Видимо (это предположение), жёсткий подвес по линейности уступает «воздушному» — упругости воздуха в ящике.

Цена 5850 р

МЁД & ДЁГОТЬ

Документация подробная, приведены параметры даже при использовании лишь одной обмотки (такой вариант тоже имеет право на жизнь), но удивительным образом оставлена без внимания возможность работы во free air, а это как раз — сильная сторона динамика, можно сказать — судьба и предназначение. Искажения несколько повышены.

Источник: журнал Автозвук, 04/2014. Николай Нестеров
