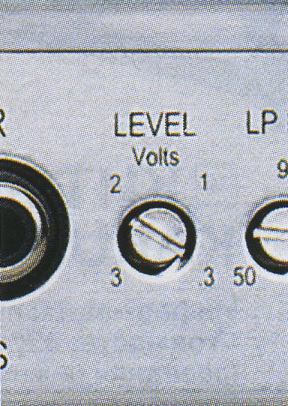

Про регулятор чувствительности, полагаю, говорить излишне, он работает просто как регулятор громкости, только выставляется один раз при установке и настройке системы. Вообще-то, профессионалы его настраивают по тестовому диску, определяя положение, в котором искажения будут минимальные, но если так сильно не заморачиваться, то самым оптимальным обычно бывает положение „половина от максимума". Это самое простое, и, в общем-то, ничего особо интересного тут нет, так что идем дальше и смотрим, что у нас есть еще.
ЛИШНЕЕ - УБРАТЬ, НУЖНОЕ - ОСТАВИТЬ
Основное предназначение любого усилителя — хоть домашнего, хоть автомобильного — принять сигнал от источника и усилить его. Однако в автомобиле этого часто бывает мало, иногда сигнал необходимо перед этим еще и обработать. Возьмем наглядный пример — сабвуфер и фронтальные динамики работают от своих усилителей. Для того чтобы саб играл только то, что ему положено (то есть самый низкий бас), и не лез петь фальцетом, сигнал для сабвуферного усилителя лучше отфильтровать — убрать из него все, что выше некой граничной частоты. А небольшие фронтальные динамики, напротив, нужно избавить от необходимости тужиться самыми низкими частотами. И правильно, их задача — чисто и красиво воспроизвести все то, что выше по диапазону.
Значит перед тем,как усилить сигнал для сабвуфера, его нужно пропустить через ФНЧ (фильтр нижних частот), а сигнал для фронтальных динамиков — через ФВЧ (фильтр, соответственно, верхних частот). Именно для этого в усилители и встраиваются блоки фильтров. Пробуйте добиться согласованного звучания фронта и сабвуфера, устанавливая „крутилки" фильтров на значения где-то между 50 и 80 Гц.
Как правило, регулятор чувствительности сдвоенный, то есть один регулятор управляет сразу парой каналов. Но есть усилители и с раздельной регулировкой чувствительности по каналам.
ЧТО ТАКОЕ САБСОНИК И ЗАЧЕМ ОН НУЖЕН
Когда мы имеем дело с басовыми моноблоками, то в них частенько можно увидеть так называемый подтональный фильтр, или сабсоник. Фактически, это самый обычный ФВЧ, просто его можно настраивать на очень низкую частоту. Задача сабсоника — оградить сабвуфер от слишком низких частот. Несмотря на кажущуюся, на первый взгляд, бесполезность (ведь саб вроде бы как раз и должен воспроизводить бас, зачем же подрезать самые низкие частоты), это весьма полезная штука. Дело в том, что с понижением частоты ход диффузора удинамика неизменно увеличивается, и на этих самых сверхнизких частотах он может оказаться весьма приличным (думаю, вы не раз видели, как ходит ходуном диффузор сабвуфера, а вот как дрожит мембрана у твитера, ручаюсь, не видели). Но вся фишка в том, что в реальной музыке частот ниже 30 Гц практически нет, а все, что жиже 20 Гц — это не то, что уже не бас, а и вовсе уже не звук. Ну или по крайней мере, наши уши эти колебания не воспринимают как звук. А вот в записях такие частоты порой присутствуют. А посему, их можно спокойно отсечь, и тем самым избавить сабвуфер от бесполезных сотрясаний воздуха, которые мало того, что в звук не превращаются, так еще и грозят сабу выходом его из строя.
ПОДДАДИМ-КА ЖАРУ
Раз уж мы заговорили о сабах, можно упомянуть и еще один элемент оснащения, присущий исключительно автомобильному усилителю — схема подъема низких частот, или bass-boost. По большому счету, для грамотно установленной и настроенной системы, эта фишка не особо то и нужна. Впрочем, если вы не большой любитель правильного до фанатизма звука, зато не прочь поддать баску, то она может и пригодиться Самые рокочущие нотки в электронной музыке находятся в частотном диапазоне 30-50 Гц. Именно поэтому иногда небольшой подъем в этой области может придать звучанию вкусную басовую сочность, те самые „бр-р-р-р", от которых многие так прутся и определяют крутость системы исключительно только по способности их воспроизводить. Схема подъема баса работает очень просто — приподнимает горб на АЧХ с некой центральной частотой. Обычно эту частоту как раз и выбирают в районе этих самых сочных 40-45 Гц.
Впрочем, есть и более интересные решения, совмещающие в себе сабсоник и бас-буст. Они основаны на свойствах самих фильтров. Например, фильтры одного и того же порядка (то есть, имеющие одну и ту же крутизну спада АЧХ) можно сделать разными. Например, одни будут плавно переходить от ровного участка АЧХ к наклонному, другие резко. В зависимости от этого, различают разные типы фильтров, названные в честь людей, их изучавших. Например, фильтры Баттерворта, фильтры Чебышева или, скажем, Линквица-Райли.

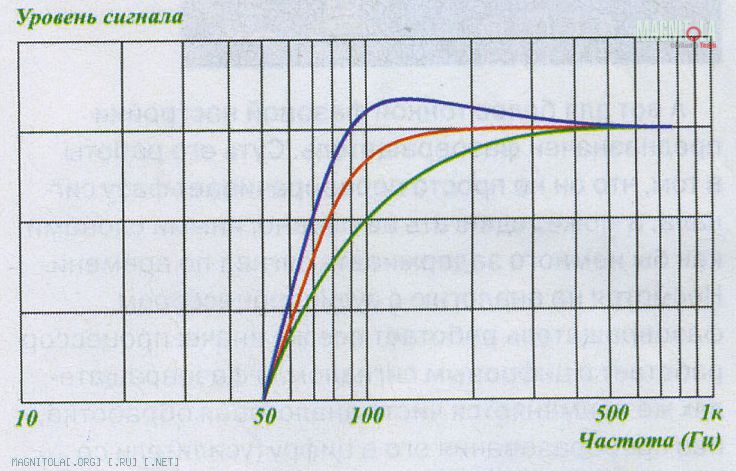

Но не будем пугать вас страшными словами и углубляться в математические джунгли, а упомянем лишь один из параметров, который часто встречается в описаниях характеристик фильтров — это их добротность (обозначается буквой Q). Смысл этой величины на самом деле прост. Если добротность фильтра меньше, то спад получается плавнее и положе, а если выше, то в области перегиба появляется небольшой горбик на АЧХ (золотая середина — это фильтр Баттерворта, его добротность Q=0,707).
Так вот, если сделать сабсоник (он же ФВЧ — фильтр верхних частот) не только с возможностью регулировки частоты среза, но и с регулируемой добротностью, можно получить бас-буст и сабсоник в одном флаконе:увеличиваем добротность — и тем самым поднимаем АЧХ в нужной нам области „вкусного" баса! На практике это решение имеет неоспоримое достоинство — можно спокойно баловаться таким бас-бустом, не особо рискуя перегрузить динамик чрезмерно низкими частотами (при раздельных регулировках бас-буста и сабсоника все получается не так красиво). Яркий пример такого симбиоза — система „HawKins Bass Control" в усилителях Soundstream, хотя подобные схемы встречаются, в общем-то, во многих усилителях, обращайте на это внимание, когда выбираете подходящую модель.
КСТАТИ В большинстве усилителей частоту среза фильтра можно плавно менять. Если диапазон регулировки предусматривается довольно большой, то его иногда разбивают на два с помощью так называемого умножителя частоты. Например на приведенном фото фильтр нижних частот (LP Filter) можно настроить на частоту от 60 до 600 Гц, а нажав кнопку „х10", пределы регулировки становятся 600 Гц-6 кГц. А можно и вовсе отключить ФНЧ кнопкой „Off/On", оставив только ФВЧ, частоту среза которого можно выбрать регулятором от 20 до 200 Гц. | |

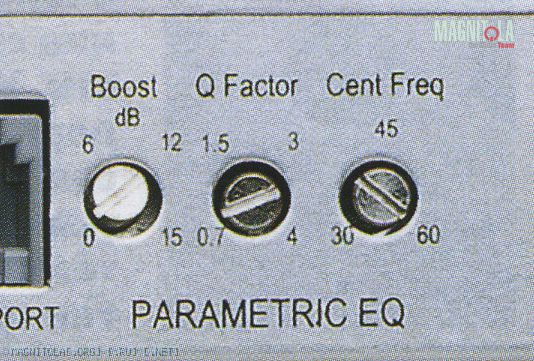

Относительно продвинутые схемы подъема низких частот могут иметь дополнительные возможности — выбор центральной частоты и добротности (Q-фактора), то есть, грубо говоря, ширины поднимаемого на АЧХ горбика. |
ВСЕ ДЕЛО В ФАЗЕ
Еще две интересных фишки, присущих исключительно автомобильным усилителям — это селектор фазы и фазовращатель. Они применяются в основном в усилителях, подразумевающих их сабвуферное применение.
Сначала о том, что попроще — о селекторе. Для того, чтобы понять, зачем он нужен, приведем такой пример. Предположим, вас не устраивает звучание саба,создается впечатление, что он играет как-то отдельно от музыки. Это вполне может оказаться следствием его несогласованной работы с мидбасовыми динамиками (ведь для того, чтобы бас был цельным, слитным и упругим, диффузоры мидбасов и сабвуфера должны двигаться синхронно, а не вразнобой).
Проблему часто удается решить, просто поменяв полярность включения сабвуфера — попробовать варианты с прямой („плюс к плюсу, минус к минусу") или обратной („плюс к минусу, минус к плюсу") полярностями. Это называется перевернуть фазу на динамике.
Как правило, этого бывает уже достаточно, чтобы более-менее прилично срастить звучание саба и фронтальных АС. Вот как раз для такого оперативного переключения фазы частенько предусматривают переключатель фазы, он же селектор фазы или инвертор фазы (не путать, кстати, с фазоинвертором, там речь вообще о корпусе сабвуфера). Если он есть, то для выбора наилучшего варианта не придется лезть к динамику, отсоединять от него провода и менять их местами, достаточно только щелкнуть этим переключателем.
А вот для более тонкой фазовой настройки предназначен фазовращатель. Суть его работы в том, что он не просто переворачивает фазу сигнала, а может сдвигать ее плавно, иными словами как бы немного задерживать сигнал по времени. Несмотря на аналогию с аудиопроцессором, фазовращатель работает все же иначе: процессор работает с цифровым сигналом, в фазовращателях же применяется чисто аналоговая обработка, без преобразования его в цифру (усилители со встроенными цифровыми процессорами в расчет не берем, таких по пальцам пересчитать).
УПРАВЛЯЕМ ДИСТАНЦИОННО
Если вы слушаете музыку самых разных жанров и направлений, то наверняка заметили, что записи делаются совершенно по-разному. И первое, что обычно замечает еще неискушенный слушатель — это количество баса. Скажем, в электронной музыке порой хочется поддать пожарче, чтобы ощутить кайф от тактильности басового регистра, а вот когда вы слушаете какую-нибудь музыку не с электронными, а с живыми инструментами, то избыток низких частот будет только мешать. Но каждый раз лезть, например, в меню головного устройства с тем, чтобы добавить или наоборот, прибрать низкие частоты, не совсем удобно. Хотя, конечно, если в системе нет сабвуфера, то делать приходится именно так. А вот если же саб есть, то, согласитесь, было бы очень удобно управлять его уровнем оперативно, с отдельного регулятора. Для этого в некоторых усилителях как раз и предусматривают возможность его подключения, и в большинстве случаев он уже идет в комплекте. Такой регулятор обычно представляет собой небольшой блок с одной или несколькими ручками регулировки, который можно закрепить в любом удобном месте, например, в нижней части Торпедо или, к примеру, между сиденьями.
Чаще всего такие ПДУ предусматриваются в басовых моноблоках или в многоканальных усилителях, в которых отдельные каналы предусмотрены именно под подключение сабвуфера. Но такой регулятор не редкость и в двухканальных усилках, ведь их тоже можно с успехом использовать для саба, например, в мостовом включении, и даже в 4-канальниках (в этом случае ПДУ как правило ведает регулировкой только какой-либо пары каналов). Но наличие пульта — еще полдела, нужно обязательно обращать внимание на то, какие именно регулировки выносятся на него. Атак ли тут все просто?
В большинстве усилителей — это вполне обычная регулировка уровня сигнала, которая дополняет регулятор чувствительности на самом корпусе. Но некоторые производители выносят на ПДУ не регулировку уровня, а регулировку бас-буста. Не берусь однозначно судить о том, чему именно отдать предпочтение, поскольку все в конечном итоге зависит от конкретной реализации этой функции. Давайте рассмотрим этот момент поподробнее.
Например, когда вы настраиваете усилитель (в частности, подбираете частоту среза сабвуферного канала, а если есть возможность, то и крутизну этого среза), то должны ориентироваться в первую очередь на то, чтобы саб своим звучанием слился с основной акустикой, а не играл отдельно сам по себе. Предположим, вы нашли оптимум при определенной громкости саба. Теперь если вы будете делать его громче или тише, то получится, что и его сопряжение с мидбасовыми динамиками будет тоже нарушаться. В результате такой, казалось бы, простой регулировки запросто можно получить ухудшение звучания низких частот — в области стыковки может получаться или горб, или провал на АЧХ, а в худших случаях весьма заметно может уплывать и фазовое согласование. Результат — бас будет расслаиваться, сабвуфер будет звучать из багажника отдельно от музыки и все в таком духе.

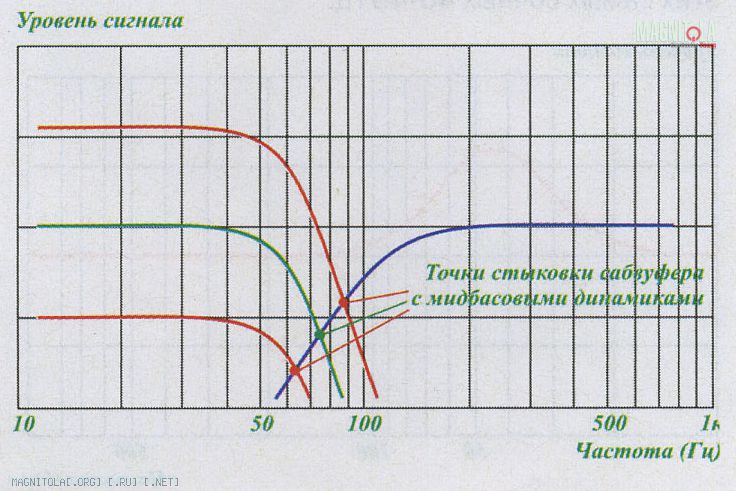

Но не будем особо драматизировать ситуацию и говорить о том, что оперативная регулировка уровня — блажь, и вообще фигня, которая только все портит. Такое существенное влияние изменения уровня саба на качество звучания низких частот, как показывает практика, наиболее заметно, если ФНЧ в сабвуферном канале имеет низкий порядок (скажем, второй, с крутизной спада АЧХ 12 дБ/октава). Объяснение простое — в этом случае при изменении уровня сигнала точка стыковки с мидбасовыми динамиками будет двигаться в гораздо более широких пределах, чем если бы фильтр имел более высокий порядок, а значит, и более крутой наклон АЧХ. Поэтому если фильтр имеет, скажем, третий или четвертый порядок (крутизна спада АЧХ 18 и 24 дБ/октава, соответственно), то оперативная регулировка уровня саба будет работать вполне корректно.
Если же на выносной блок регулировки вынесен не регулятор уровня, а регулятор бас-буста, то преимущество такого решения в том, что бас-буст, в отличие от изменения уровня канала целиком, работает лишь в относительно узком частотном участке и затрагивает область сопряжения с мидбасом гораздо меньше. И это, несомненно, большой плюс. Нос другой стороны, такой локальный подъем АЧХ тоже хорош далеко не всегда, и его применение в общем случае ограничивается, пожалуй, только электронной музыкой, поэтому такое решение само по себе тоже однобоко.
При выборе усилителя смотрите не только на сам факт наличия дистанционного регулятора, но и обращайте внимание на то, что именно он регулирует. Например, регулятор, который управляет уровнем сабвуферного канала, имеющего ФНЧ не выше второго порядка, может оказаться практически бесполезным, а регулировка бас-буста приемлема далеко не для всякой музыки.

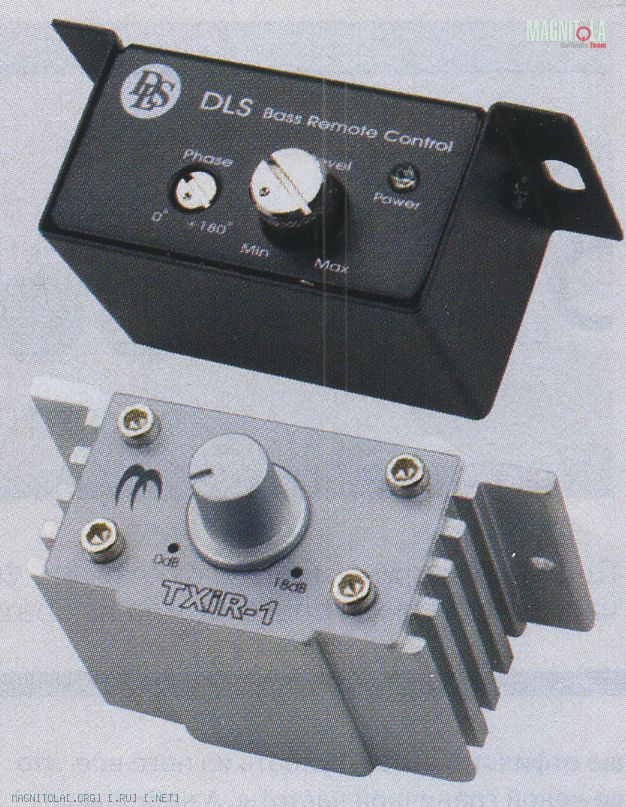

Чаще всего выносные блоки регуляторов имеют одну регулировку. Однако они могут быть и более содержательными, например, иногда на них выносят регулировку фазовращателя, различные индикаторы (включения, перегрузки) и т.п. | |
Для того чтобы бас не разваливался, и сабвуфер играл цельно и слитно с мидбасовыми динамиками, бывает очень полезно попробовать включение саба в разных вариантах полярности. Упростить этот процесс позволяет переключатель фазы „0/180 градусов", которым оснащены некоторые усилители. А с помощью фазовращателя можно произвести еще более тонкую и точную настройку. |
