Четырехканальный усилитель PPI 4240. Одноклассники

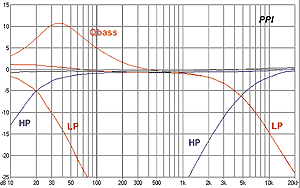

По конструкции и компоновке PPI 4240 довольно обычен. Зажимы сильноточных цепей находятся на одной из торцевых стенок, все прочее – на другой. Силовые зажимы под ключ-шестигранник изолированы снаружи. Однако упакован аппарат по полной программе.Во-первых, здесь есть пара линейных выходов; на них тоже может поступать сигнал с кроссовера. Во-вторых, имеются входы высокого уровня (как мы уже знаем, они могут оказаться небесполезными в инсталляциях со штатными магнитолами). Фильтры каналов Front и Rear регулируются независимо, как для тех, так и для других, произвольно можно выбрать либо работу в широкой полосе, либо с ФВЧ или ФНЧ. Каналы Rear могут работать и от входов Front (есть соответствующий переключатель). В этом случае на них будет поступать и сигнал через отдельный кроссовер, и тогда можно организовать работу в режиме полосового фильтра. Фактически здесь мы имеем по два ФВЧ и ФНЧ (стерео, ясное дело), которые управляются попарно двумя регуляторами, причем, как водится, оба регулятора инкрементальные, и в наставлении есть таблица соответствия между «щелчками» и частотой среза фильтров. Диапазоны регулировок по этой самой таблице – от 20 Гц до 5 кГц. Что у нас получилось, хорошо видно на графике: действительно, с приемлемой точностью можно считать граничными значениями 20 Гц и 4,8 кГц, но... по уровню -6 дБ. Впрочем, добротность фильтров здесь тоже ниже, чем канонические 0,707, так что можно считать, что приведенные значения соответствуют рекомендованным частотам сопряжения соседних частотных полос. Регулятор баса работает только с включенным ФНЧ и обеспечивает максимальный подъем 11 дБ на частоте немного ниже 40 Гц. Более чем. А частота – даже вкуснее привычных 45 Гц. Аттенюатор на 12 дБ обеспечивает затухание как по входам «высокого уровня», так и по «нормальным» RCA, что позволяет подавать на последние уникально высокий сигнал. Небесполезная вещь, если применяются внешние кроссоверы, эквалайзеры и разные прочие приправы. Среди достоинств отмечу и исчезающе низкие нелинейные искажения при работе с 4-омной нагрузкой. Меньше энтузиазма вызвала форма АЧХ усилителя в ее высокочастотной части. На частоте 20 кГц она заходит за допуск +1 дБ, а на отметке 90 кГц достигает уровня +7 дБ. Зачем введена такая коррекция, не вполне ясно. На осциллограмме воспроизведения меандра четко просматривается выброс по фронту, характерный для дифференцирующего звена. Да, скорость нарастания получена впечатляющая – около 30 В/мкс. Но зато справиться с емкостной нагрузкой PPI и не пытается: защита срабатывает даже на слабом сигнале. А щелчки включения и выключения достигают 120 – 140 мВ. Несильно, но слышно, однако.

Инсталляционные возможности 9
Инженерный уровень 8
Цена, U.S. у.е 294
Максимальная мощность, Вт (14,4 В, к.н.и.=1%), 4 Ом 71,4
Максимальная мощность, Вт (14,4 В, к.н.и.=1%), 2 Ом 111,0
Коэффицент нелинейных искажений (1 кГц, Р=0,1Pmax), 4 Ом 0,007
Коэффицент нелинейных искажений (1 кГц, Р=0,1Pmax), 2 Ом 0,023
Входная чувствительность, В 0,16-14,0
Отношение сигнал/шум, дБ/А 97,5
Переходное затухание, дБ (Л-П/Ф-Т) 66,5/69
Диапазон частот, Гц (+0/-1 дБ) 5-20000*
Габаритные размеры, мм 285х256х62

ЛИЧНОЕ ДЕЛО
ЧТО
Четырехканальный усилитель
КТО
Precision Power 4240
ПОЧЕМ
$294
ЧЕМ БОГАТЫ
Количество входов: 4/2
Пара линейных выходов
Входы высокого уровня
Регулируемый подъем басов
Полный набор фильтров для каждой пары каналов
Плавная регулировка частот среза
ЭТО – ПЛЮС
Широкий диапазон регулировки фильтров
Возможность работы с полосовым фильтром
Очень низкие искажения на нагрузке 4 Ом
Редкостный диапазон чувствительности
ЭТО – МИНУС
Низкая устойчивость на емкостной нагрузке
ОДНИМ СЛОВОМ...
Усилитель с неординарными инсталляционными возможностями
РЕЙТИНГ 8(10)

Источник: журнал Автозвук, 06/2001. Марк Гасанов
