Многоканальный усилитель Helix HXA 500 Q MkII. Одноклассники

Если многие разработчики усилителей добиваются запоминающейся внешности своих произведений (вспомните хотя бы обложку прошлого номера), то неповторимый облик «Хеликсов» обусловлен его уникальной конструкцией. Можно сказать, что у аппаратов этой марки корпуса нет вовсе — только нижнее основание вместе с рёбрами из алюминиевого проката и защитная верхняя крышка из дымчатого оргстекла.Торцы остаются открытыми, и это, наверное, минус, если эксплуатация его происходит в запылённом пространстве. Но поскольку нет торцев, то некуда наносить надписи, а назначение входов-выходов и регуляторов поясняет специальный трафарет, который при инсталляции накладывают на верхнюю крышку. Вряд ли это очень удобно. И потом, может быть, аккуратные немцы ничего не теряют, но я не знаю никого, кто бы хранил все принадлежности к своему car audio. Выходные зажимы чуть меньше, чем у прочих: максимальный размер клеммы — 7,6 мм, зажимы «силы» принимают кабель до 6 мм в диаметре.
Усилитель пятиканальный, но выходов у него, как может показаться, шесть. На самом деле под «плюс» и «минус» басового выхода зарезервированы по два зажима, что, пригодится, если вы захотите подключить две головки, или двухобмоточный саб. Helix справится и с двумя, и с пятью входами, поскольку на каналы A/B и C/D может поступать сигнал с двух, либо четырёх входов, а сабвуферный канал (SW) поработает и от своего входа или же от суммы сигналов A+B+C+D. Интересно, что в последнем случае входное гнездо сабвуферного канала становится выходом, на который поступает суммированный сигнал. Тем самым создаются условия для получения сигнала центрального канала. Если задействовать сабвуферный канал от своего входа, можно включить либо ФНЧ и басовый регулятор, либо только «буст». Бас, согласно наставлению, регулируется в пределах от 0 до +9 дБ с центральной частотой, изменяемой от 50 до 150 Гц и выбираемой шириной полосы. Частота среза ФНЧ изменяется в пределах от 50 до 150 Гц. Кроме того, в сабвуферном канале, независимо от того, от какого входа (или каких входов) он работает, есть плавный регулятор фазы выходного сигнала. Устройство, в полезности которого никто, кажется, уже давно не сомневается. Каждая пара каналов A/B и C/D будет чувствовать себя независимо в широкой полосе, с ФВЧ или ФНЧ. Частота среза определяется установленными кроссоверными модулями. По умолчанию устанавливается «карточка» с фиксированной частотой 85 Гц, но возможны и другие варианты (например, полосовой фильтр с граничными частотами 60 — 700/300 — 5000 Гц).

ИЗМЕРЕНИЯ
Helix HXA 500 Q MkII
Максимальная мощность, Вт (14,4 В, к.н.и. = 1%, 4/2 Ом)
Басовый канал 105/180 Остальные 58,8/97,0
Коэффициент нелинейных искажений, % (1 кГц, P = 0,1 P max, 4/2 Ом) 0,015/0,021
Входная чувствительность, В 0,23 — 8,6
Отношение сигнал/шум, дБА 102,5
Переходное затухание, дБ (Л-П/Ф-Т) 60/63
Диапазон частот, Гц (+0/-1дБ) 21 — 23000
Скорость нарастания сигнала на выходе, В/мкс 8
Габаритные размеры, мм 432 x 200 x 31

Комментарий

Для соблюдения пропорций между басом и небасом для Helix’а будет предпочтительной двухомная сабвуферная головка. Разница по мощности ровно в три раза — это самое то. Усилитель имеет довольно низкий уровень шумов, а не самые лучшие показатели переходного затухания связаны, вероятно, с плотной компоновкой. Частотный диапазон сабвуферного канала ограничен неотключаемым «сабсоником». Диапазона регулирования чувствительности хватит не только для работы с любой «головой», но и эффективного использования эквалайзера. К емкостной нагрузке Helix относится сдержанно: ток повышается лишь на 15%, а в выходном сигнале появляются незначительные (5%) высокочастотные колебания.

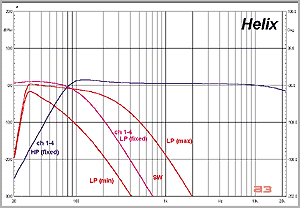

Четыре основных канала, если работают с кроссоверными карточками на 85 Гц, делятся на этой частоте вторым порядком с разной добротностью ФНЧ и ФВЧ. АЧХ сабвуферного фильтра необычна. Это сочетание низкодобротного ФНЧ второго порядка с постоянно включенным «сабсоником» на 27 Гц с крутизной наклона 36 дБ/окт. Если отключить сабвуферный фильтр, пятый канал начинает работать не в полную полосу, а со своим ФНЧ, ограничивающим частоту сверху на уровне 4 — 5 кГц. Басовый эквалайзер работает только «в плюс», но добротность его меняется в очень широких пределах. Регулятор фазы дает практически равномерный фазовый сдвиг на всех частотах сабвуферного диапазона, что нечасто удается аналоговым устройствам такого рода.

ЛИЧНОЕ ДЕЛО
ЧТО
Пятиканальный усилитель с пятью входами
КТО
Helix HXA 500 Q MkII
ПОЧЕМ
$530
ЭТО — ПЛЮС
Низкий уровень шумов
Широкий диапазон чувствительности
Гибкий басовый эквалайзер
Эффективный фазовый корректор
Стильный дизайн и высокое качество исполнения
ЭТО — МИНУС
Невысокая мощность сабвуферного канала
Непростая настройка
ОДНИМ СЛОВОМ...
Усилитель высокого класса, с которым справится только профессионал
РЕЙТИНГ
Мощность 7
Технические характеристики 8
Оснащённость 9
Фильтры 7
Удобство установки 7
ИТОГ 38/50

Источник: журнал Автозвук, 06/2002. Петр Хохлов
