4-канальный усилитель Xtant 404m. Одноклассники

Модель 404m без каких-либо изменений выпускается уже почти четыре года. При этом выглядит так же броско и необычно, как и в момент своего появления на свет. И не только выглядит, но и работает он не как все.
Пропорции и формы корпуса изысканны, этакий Bang & Olufsen в car audio. Как водится у Xtant, вдоль одной из длинных стенок расположены рёбра радиатора, а на противоположной - весь интерфейс. То есть входы и выходы, а также два регулятора чувствительности. Линейных выходов нет. Стало быть, здесь мы имеем редкий и не самый практичный случай, когда в усилителе нет линейных выходов и работать он может только с четырьмя входами. Сильноточные зажимы под клеммы - нестандартных размеров: 13,5 мм - сила, 8,5 - остальные. Кроме регуляторов чувствительности никаких органов управления глаз не наблюдает, и это может создать иллюзию, что усилитель никакими «разносолами» не обладает. Это действительно так. Но одновременно 404m - один из наиболее богато оснащённых четырёхканальных аппаратов. Надо только снять хромированную крышку. Там на плате - стыковочные узлы для функциональных модулей. К нашему экземпляру прилагались (в реальной жизни это происходит небесплатно) модули фильтров 2-го порядка CM12l и CM12h и модуль ступенчатого «буста» LF45, хотя туда же можно установить и модули фильтров на 24 дБ/окт. и даже параметрический эквалайзер PQM1. Однако всё это богатство надо устанавливать (и регулировать перестановкой сборок и перемычек) внутри корпуса, что в условиях уже смонтированного в машине усилителя трудоёмко. Там же (и так же) регулируется входной аттенюатор и переключатель типа входов (балансный/несимметричный). В состоянии поставки он переключен в положение «балансный» (enable), и в большинстве случаев его надо будет передвинуть в положение disable. Входной аттенюатор имеет пять ступеней аттенюации от 0 до 40 дБ. В состоянии поставки он установлен в положение «-10 дБ», и чувствительность меняется в пределах от 0,38 до 2,3 В. В положении «-40» чувствительность будет изменяться в пределах от 11,5 до 72 В. На минуточку...


Xtant 404m
Максимальная мощность, Вт (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом) 64/113
Коэффициент нелинейных искажений, % (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом) 0,026/0,055
Входная чувствительность, В 0,115 - 72
Отношение сигнал/шум, дБА 100,5
Переходное затухание, дБ (Л-П/Ф-Т) 66/68
Диапазон частот, Гц (+0/-1дБ) 4 - 32000
Скорость нарастания сигнала на выходе, В/мкс 15
Габаритные размеры, мм 304 х 203 х 46

По мощности 404m ориентирован, прежде всего, для работы с фронтами. Однако приращение мощности на 2 Ом составило 77%, то есть в мостовом режиме Xtant тоже способен работать вполне эффективно. Уникально широкий диапазон чувствительности вряд ли удастся использовать, но он есть и хлеба не просит, поскольку поддиапазон устанавливается перемычками. Переходное затухание, несмотря на монтаж «в линейку», получилось не самым высоким. Широкополосный сигнал (меандр) воспроизводится очень правильно, несмотря на среднее значение скорости нарастания выходного сигнала. При подключении емкостной нагрузки ток возрастает лишь на 10%, а в сигнале появляются лишь следы высокочастотных колебаний, так что даже частоту определить затруднительно.

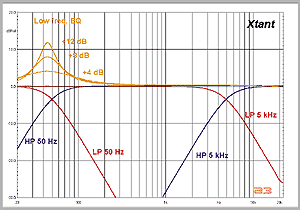

Установка требуемых модулей фильтров - ещё полдела. Перед этим в каждый модуль надо ещё установить резисторную сборку, которая и будет определять частоту среза. Фирменный комплект включает 13 сборок с частотами от 50 Гц до 5 кГц. Сборки выполнены не в традиционном корпусе DIP (как микросхемы), а в менее распространённом формате SIP с 12 ногами, так что подобрать «нефирменную» замену будет не очень просто. Однако и стандартных значений хватит за глаза. На графике показаны результаты измерений со сборками, дающими крайние значения частот. Как видите, точность установки ювелирная.

Модуль низкочастотного эквалайзера даёт ступенчатый подъём на частоте 45 Гц (+4, +8 или +12 дБ).

ЛИЧНОЕ ДЕЛО
КТО
Xtant 404m
ПОЧЕМ
$347
ЭТО - ПЛЮС
Хорошая работа на низкоомную нагрузку
Широчайший диапазон чувствительности
ЭТО - МИНУС
Отсутствие линейных выходов
Может работать только с четырьмя входами
Отсутствие фильтров и «бустов» в базовой комплектации
ОДНИМ СЛОВОМ...
Бессмертная модель, требующая трудолюбия при установке
РЕЙТИНГ
Мощность 7
Технические характеристики 8
Оснащённость 6(9)*
Фильтры 8
Удобство установки 7
ИТОГ 36(39)

*В скобках - с дополнительными модулями, которые в указанную цену не входят.

Источник: журнал Автозвук, 09/2002. Марк Гасанов
