5-канальный усилитель Hertz H535. Одноклассники

Если вы будете выбирать усилитель по внешнему виду, то Hertz H535 вряд ли привлечет ваше внимание. Черный корпус сделан качественно, но выглядит скучновато. Компоновка самая традиционная: с одного торца «сила», с другого – входы и регуляторы под шлиц.Хорошего размера силовые зажимы. Интересно, что в параллель установлены два предохранителя разных номиналов. Теоретически это, наверное, не запрещено, просто до сих пор никто не додумался. Торцевые стенки корпуса довольно узкие, а потому от входных гнезд и регуляторов рябит в глазах, тем более что надписи аляповаты. Поначалу немного озадачило «3 CH» над выходными зажимами, но потом выяснилось, что это заменяет традиционное «bridge», а попутно отражает специфику усилителя. Он работает двояко: либо задействованы все шесть входов, тогда каналы Front и Rear работают в стереорежиме, а сабвуферный канал, сами понимаете, моно (сигналы с двух входов суммируются); если же переключатель режимов поставить в положение «3 Ch», то каналы Front и Rear становятся моно (и включаются мостом), а задействуются только входы Front. Иначе говоря, вы не можете использовать этот усилитель как четырехканальный с двумя каналами повышенной мощности. В сабвуферном канале постоянно включен ФНЧ. Диапазон регулировок по измерениям получился от 35 до 140 Гц (первый график), крутизна спада – почти точно 24 дБ/окт. При такой крутизне фильтра можно немного отпустить сабвуфер, не боясь, что он начнет локализовываться и, соответственно, ограничивать снизу фронтальную акустику, увеличив ее перегрузочную способность. В каналах Rear включается и ФВЧ с диапазоном регулировок примерно от 35 до 4000 Гц. Каналы Front имеют два независимых регулятора: для ФВЧ (HP) и ФНЧ (LP). Диапазон регулировок у ФНЧ примерно такой же, как у ФВЧ тылов: по измерениям вышло 230 – 4200 Гц (второй график). У ФВЧ регулировка такая же, как у фильтра сабвуфера: от 35 до 140 Гц. Крутизна везде – 12 дБ/окт. Фокус в том, что каналы фронта могут работать либо только с ФВЧ, либо сразу с двумя фильтрами, образующими полосовой фильтр. Получается, что этот усилитель работает не только в «народном» режиме «сабвуфер + фронт + тыл», но и в трехполосном «сабвуфер + мидбасы + пищалки». Можно, конечно, пойти и дальше, используя трехполосные фронты. Тогда имеем: «сабвуфер + басы + СЧ/ВЧ», только среднечастотники и твитеры надо будет расфильтровать отдельно. Басового «буста» здесь не предусмотрено, зато есть дистанционный регулятор громкости сабвуферного канала, а поскольку там неотключаемый ФНЧ, то это почти то же самое.

В усилителе предусмотрены и входы высокого уровня, чувствительность которых на 8,5 дБ ниже, чем у «основных» входов. Надо сказать, что и там-то диапазон регулировок редчайший, а на входах высокого уровня получается совсем фантастический. Приведенное в таблице значение вычислено с помощью калькулятора, поскольку найти источник сигнала такого уровня не удалось (подошел бы 120-ваттный усилитель). Интересно, что входное сопротивление даже на входах высокого уровня – около 13 кОм, так что можно к ним подключать что угодно. А кроме того, на те и другие входы по желанию сигнал подается независимо, то есть может использовать их как микшер (сумматор). Помимо этого, Hertz H535 выдал рекордные значения переходного затухания, причем между каналами одной группы оно даже выше, чем между «чужаками». Случайно так получиться не могло: думаю, разработчики к этому стремились. Похоже, что итальянцы пользуются теми же методиками измерения (Европа, понимаешь), что и мы, поскольку показатели уровня шумов и переходного затухания совпали до децибела (наши чуть лучше, но это понятно, породистые производители всегда немного осторожничают). Широкополосный сигнал (меандр) воспроизводится настолько точно, насколько это допускает теория передачи сигналов, давно такого не видали. Измеренная скорость нарастания выходного сигнала не фантастическая – около 10 В/мкс, но зато и устойчивость к возбуждению редкостная – на емкостной нагрузке сигнал почти не меняется, даже при максимальной амплитуде на выходе, лишь появляются быстро затухающие колебания высокой частоты (300 кГц).

Инсталляционные возможности 8+
Инженерный уровень 9

Максимальная мощность основных каналов, Вт (14,4 В, к.н.и.=1%), 4Ом 100,0
Максимальная мощность основных каналов, Вт (14,4 В, к.н.и.=1%), 2Ом 148
Коэффициент нелинейных искажений основных каналов (1 кГц, P=0.1Pmax), 4 Ом 0,022
Коэффициент нелинейных искажений основных каналов (1 кГц, P=0.1Pmax), 2 Ом 0,027
Максимальная мощность сабвуферного канала, Вт (4 Ом, 14,4 В, к.н.и.=1%) 226,0
Входная чувствительность,В 0,33 - 22,5*
Отношение сигнал/шум, дБА 98,5
Переходное затухание, дБ (Л-П/Ф-Т) 89/81,5
Размеры, мм 420 х 255 х 55

* Вычисленное значение (см.текст)

ЛИЧНОЕ ДЕЛО
ЧТО
Пятиканальный усилитель
КТО
Hertz H535
ПОЧЕМ
$317
ЧЕМ БОГАТЫ
Число каналов: 5
Линейных входов: 6/3
Линейные выходы: нет
Входы высокого уровня: есть

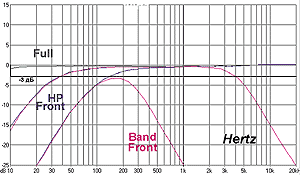

В каналах Front – отключаемые ФВЧ или полосовой фильтр
В каналах Rear – отключаемые ФВЧ
Дистанционный регулятор сабвуферного канала
ЭТО – ПЛЮС
Низкие нелинейные искажения
Рекордно высокое переходное затухание
Рекордный диапазон чувствительности
Большой запас по устойчивости
ЭТО – МИНУС
Если не принимать в расчет довольно старомодную внешность, минусов практически никаких
ОДНИМ СЛОВОМ...
При такой цене – на удивление грамотный усилитель, ни убавить, ни прибавить
РЕЙТИНГ 8(10)

Иточник: журнал Автозвук, 07/2001. Петр Хохлов
