  • 5-канальный усилитель Steg QM75.6mx. Одноклассники

    Эта более мощная модель из двух многоканальных усилителей Steg. Усилитель комплектуется 60-амперным внешним предохранителем с держателем. Размеры корпуса скромнее, чем у большинства одноклассников.Все сильноточные зажимы одного размера, зажимы питания и выходы НЧ-каналов А и В даже объединены в один блок. Клеммы под «вилочки» до 9,5 мм, для тока 60 А это, в общем, не впечатляет.
    В обозначении модели фигурирует шестёрка, и усилителей мощности действительно столько. Но каналов пять: усилители A и B несут сигнал одного и того же НЧ-канала. Ему даже и вход отдельный не положили; входной сигнал формируется из суммы четырёх входов L и R группы 1 и 2. Steg может работать и с двумя входами, для этого предусмотрен соответствующий переключатель. В НЧ-канале А/В есть «буст» и плавный фазовращатель. В секции 1 включается фильтр ВЧ и/или НЧ, в том числе, организуется ПФ. Здесь при необходимости инвертируется фаза. В трёхполосной системе эта секция будет, естественно, работать со среднечастотником (или мидбасом). Чтобы избавиться от возможных торчков или провалов на АЧХ, именно здесь проще всего поиграть с фазой, хотя с ортодоксальной точки зрения на СЧ фаза должна быть только прямой, и не иначе. В каналах секции 2 можно включить только ФВЧ, в канале А/В - только ФНЧ, но можно выбрать крутизну 12 или 24 дБ/окт. Частоты определяются, как обычно, резистивными модулями. Номенклатура модулей AQXMII составляет 55 номиналов на частоту среза от 25 до 8500 Гц, требуется лишь заранее определиться с частотами, «на ходу» их не поменяешь, поскольку доступ к четырём слотам для модулей, как и переключателям выбора фильтров, - снизу корпуса. Усилитель идеально приспособлен для поканального подключения трёхполосной системы, но бас и здесь тоже будет моно.

    Максимальная мощность (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт
    басовые каналы (х2) 102/170
    остальные 100/171
    Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,014/0,015
    Входная чувствительность, В 0,16 - 4,0
    Отношение сигнал/шум, дБА 102,5
    Переходное затухание (Л-П/Ф-Т), дБ 59,5/59
    Диапазон частот, Гц (+0/-1дБ) 14 - 45000
    Скорость нарастания сигнала на выходе, В/мкс 40
    Габаритные размеры, мм 381 х 206 х 52

    Как видим, внутри малогабаритного корпуса этого усилителя скрыты значительные силовые резервы. Усилители басовых каналов ничем не отличаются от остальных, все они, впрочем, уверенно справляются с двухомной нагрузкой, обеспечивая приращение мощности около 70%. У «Стега» уровень шумов один из самых низких среди одноклассников и традиционно высокая скорость нарастания выходного сигнала. В цепи прохождения сигнала установлен неотключаемый подтональный фильтр с частотой среза (по -3 дБ) 12 Гц. При подключении нагрузки емкостного характера ток потребления усилителя возрастает на 10%, а в сигнале возникают весьма незначительные (3% по относительной амплитуде) колебания с частотой 600 кГц, то есть, в сущности, не появляется ничего.

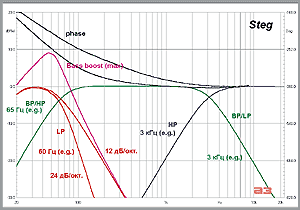

    При проверке работы фильтров были установлены резистивные модули на частоты 3 кГц, 60 и 65 Гц. Как видно на графике, частоты среза ФВЧ (каналы 1, зелёная кривая) и ФНЧ (каналы 2) практически совпали с заявкой: 3,0, как и написано на корпусе сборки. То же самое можно сказать и в отношении частот 65 и 60 Гц в каналах 1 (ФВЧ) и А/В (ФНЧ). С той только особенностью, что при крутизне спада ФНЧ, равной 12 дБ/окт. частота чуть выше (62 Гц), а при крутизне 24 дБ/окт. - чуть ниже заявки (57 Гц). Басовый регулятор обеспечивает подъём до 9 дБ на частоте около 46 Гц. Фазовращатель работает в необычно узких пределах: в области информативного баса (40 - 100 Гц) фаза может меняться в среднем на 80 - 90 градусов.

    ЛИЧНОЕ ДЕЛО
    КТО
    Steg QM75.6mx
    ПОЧЕМ
    $549
    ЭТО - ПЛЮС
    Широчайшие возможности фильтров
    Фазовращатель в НЧ-канале
    ЭТО - МИНУС
    Нельзя подключить дистанционный регулятор
    ОДНИМ СЛОВОМ...
    Усилитель, идеально приспособленный для поканального подключения
    РЕЙТИНГ
    Мощность 9
    Технические характеристики 8
    Оснащённость 8
    Фильтры 9
    Удобство установки 7
    ИТОГ 41

    Источник: журнал Автозвук, 04/2003
