Под разные вкусы. Сравниваем 12-дюймовые сабвуферы Diamond серий D1, DS3 и D3

Каждый, кто покупает себе сабвуфер, ждёт от него чего-то своего. Кому-то надо не очень громко, но качественно, кто-то "навалить" посильнее любит, а кому-то хочется получить всё и сразу. Каждый из этих трёх очень доступных сабов имеет свою направленность. Правда, модели далеко не новые, но до сих пор актуальны. Так что обзор, надеюсь, для многих окажется полезным.

Когда нужно недорого, но сердито

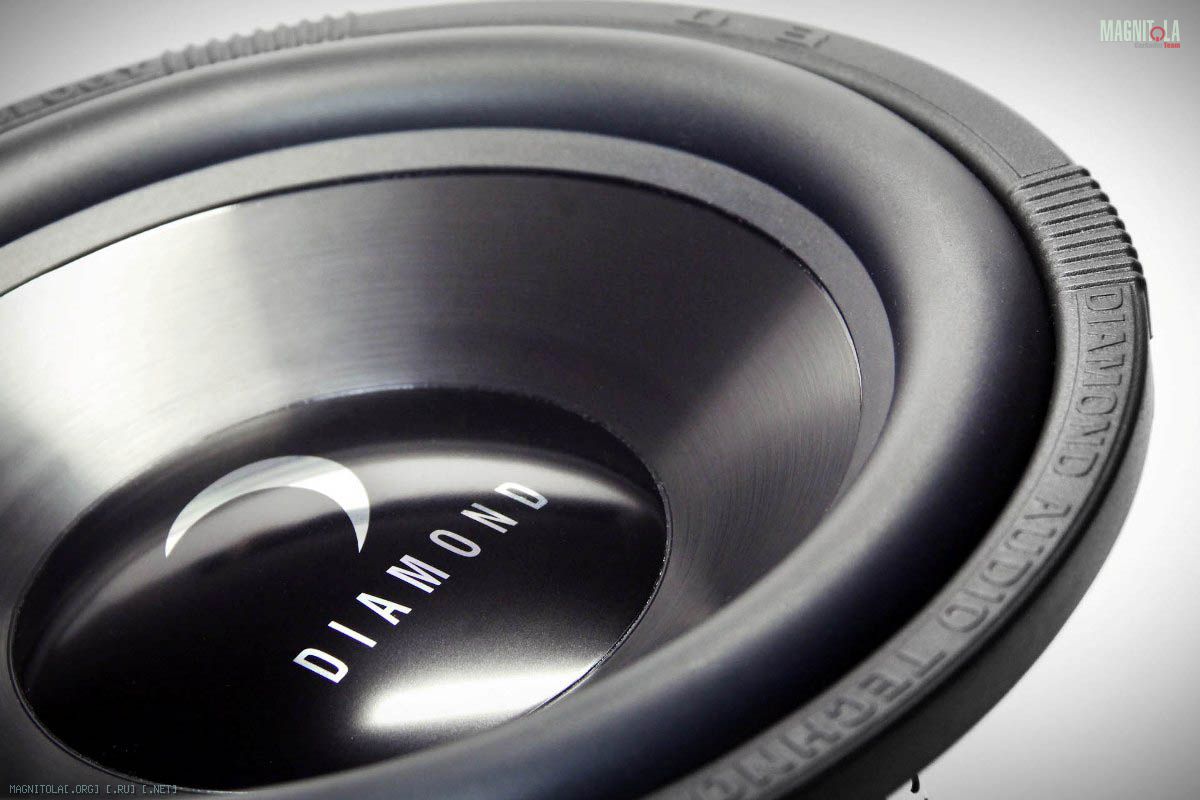

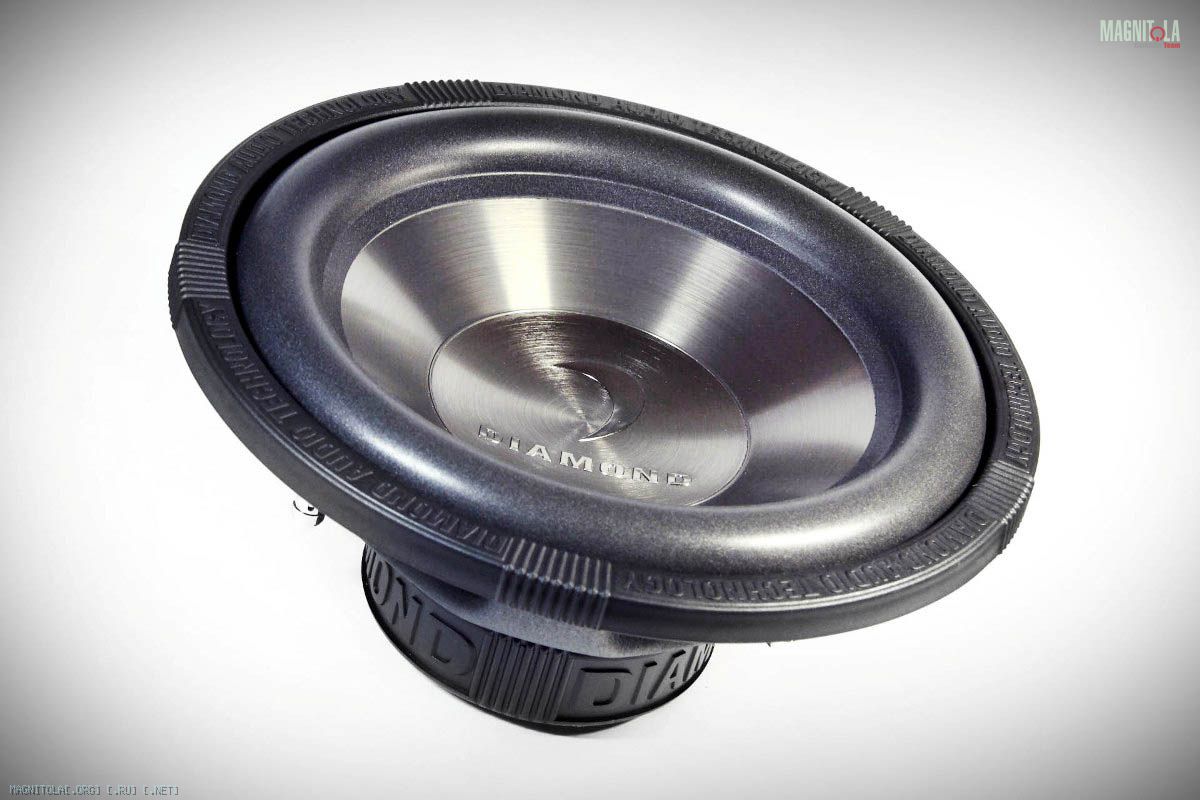

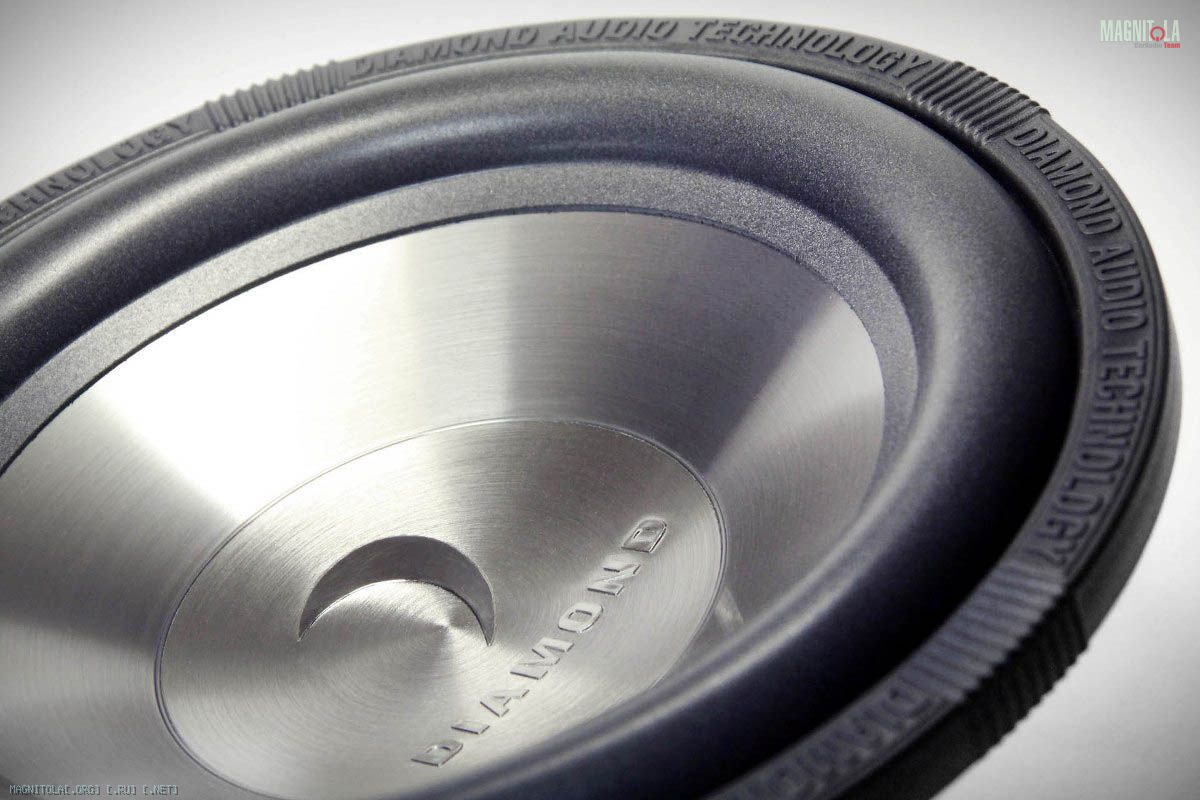

Diamond D1 построен по всем канонам бюджетного сегмента – такой саб должен выглядеть как можно брутальнее, но при этом нормально работать от усилителя с относительно скромной мощностью. Так и есть. "Губастый" гофр как бы намекает – качать будет как надо. При этом сам гофр достаточно мягкий, ломать лёгкий полипропиленовый диффузор не будет.


Терпеть не могу дешёвый гламур, но тут, должен признать, фактура под шлифованный титан выглядит вполне уместно. Резинка по периметру полностью закрывает отверстия для крепления, что тоже делает внешний вид более "дорогим". Одним словом, тест на внешний вид пройден.

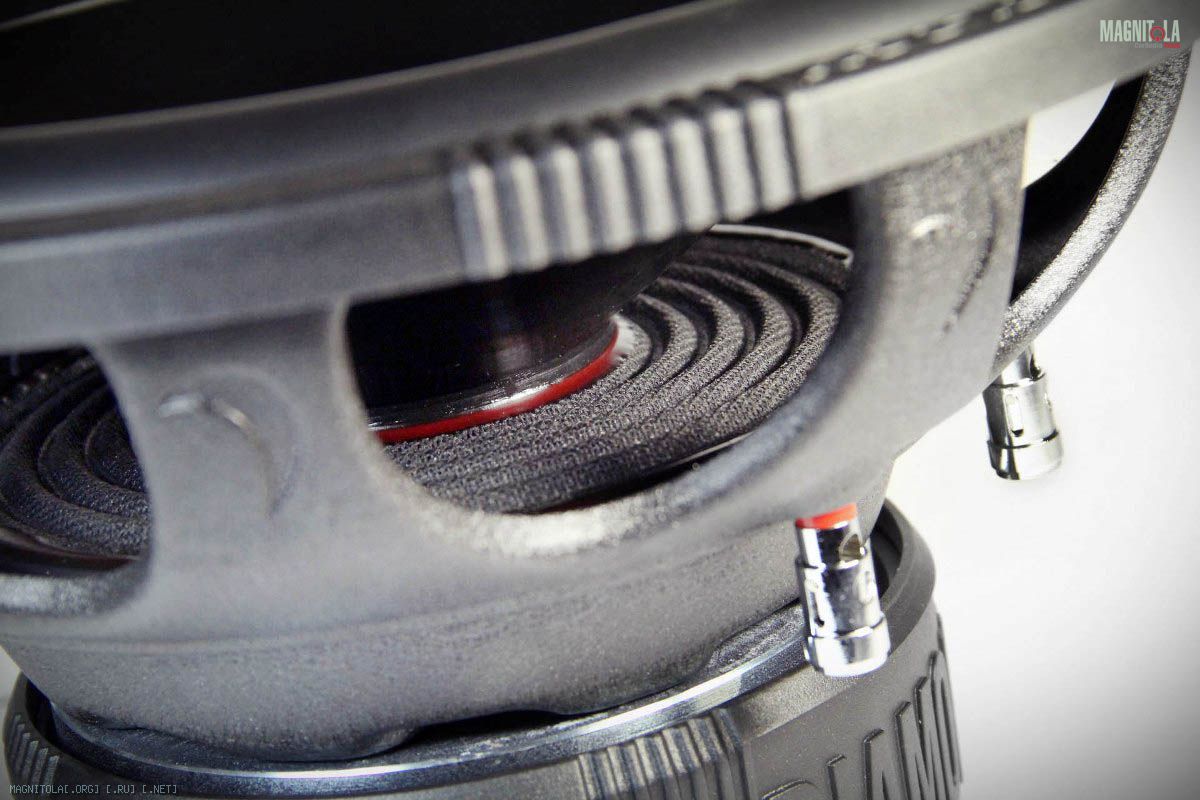

Теперь смотрим на тыльную сторону. Корзина штампованная, но сделана по уму – завальцовки придают ей необходимую жёсткость. Магнит по нынешним меркам небольшой, но измерения показали, что "мотор" тут далеко не слабый. Это лишний раз подтверждает – небольшой, но качественный магнит лучше, чем тяжёлая балда из стрёмного дешёвого "непоймичего".


Помним про то, что саб будет работать с обычными не слишком мощными усилителями, поэтому центрирующая шайба должна быть достаточно мягкой.

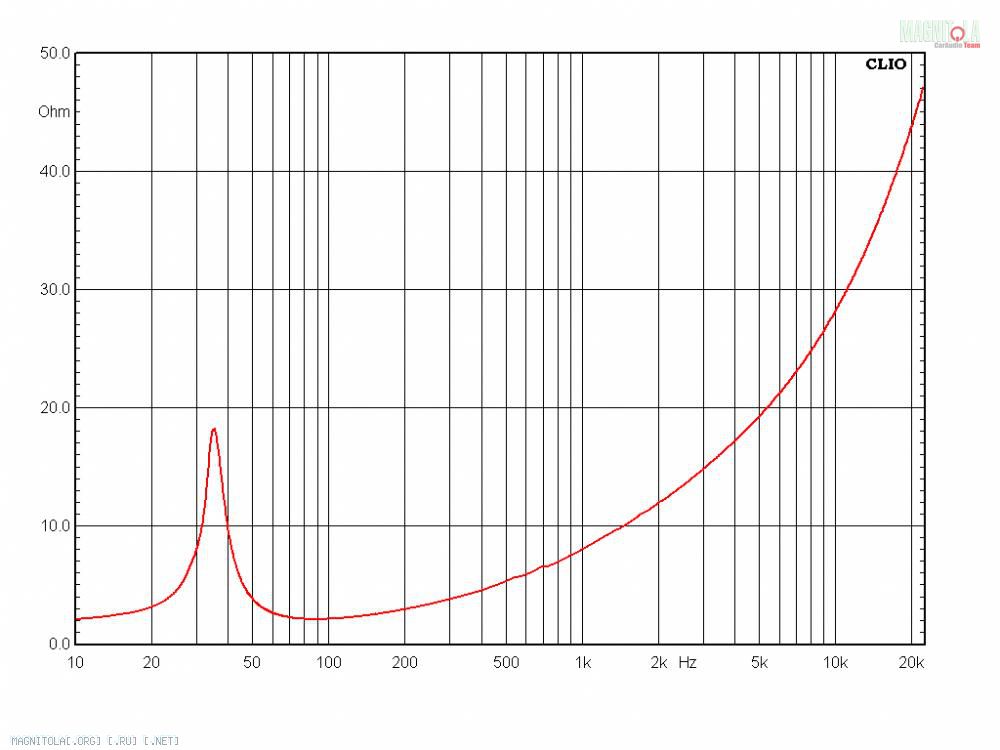

Измерения и расчёт Diamond D1:

• Fs (собственная резонансная частота) – 35 Гц
• Vas (эквивалентный объем) – 58 л
• Qms (механическая добротность) – 6,62
• Qes (электрическая добротность) – 0,64
• Qts (полная добротность) – 0,58
• Mms (эффективная масса подвижной системы) – 132 г
• BL (коэффициент электромеханической связи) – 9,1 Тл м
• Re (сопротивление звуковой катушки постоянному току) – 1,6 Ом
• dBspl (опорная чувствительность, 1м, 1Вт) – 88,0 дБ

Из всей троицы D1 получился самым лояльным к оформлению. Для недорогого саба это то что надо – будет не так заметно, если вдруг выйдет промашка с корпусом.

• Красная кривая – ФИ 60 литров / 37 Гц
• Синяя кривая – ЗЯ 30 литров

Для тех, кто любит поточнее, 30 литров ЗЯ будет самое то. Ломового баса не получите, но добиться аккуратного звучания низких частот вполне реально.
Если нужно как можно громче даже от простого усилителя, то делайте корпус 55-60 литров, вставляйте в него трубу диаметром 10 см и длиной 17-20 см (такой порт окажется настроен на 36-39 Гц), и получите нехилый прирост в 9 дБ. "Бомбить" будет прилично.

Когда точность баса важнее

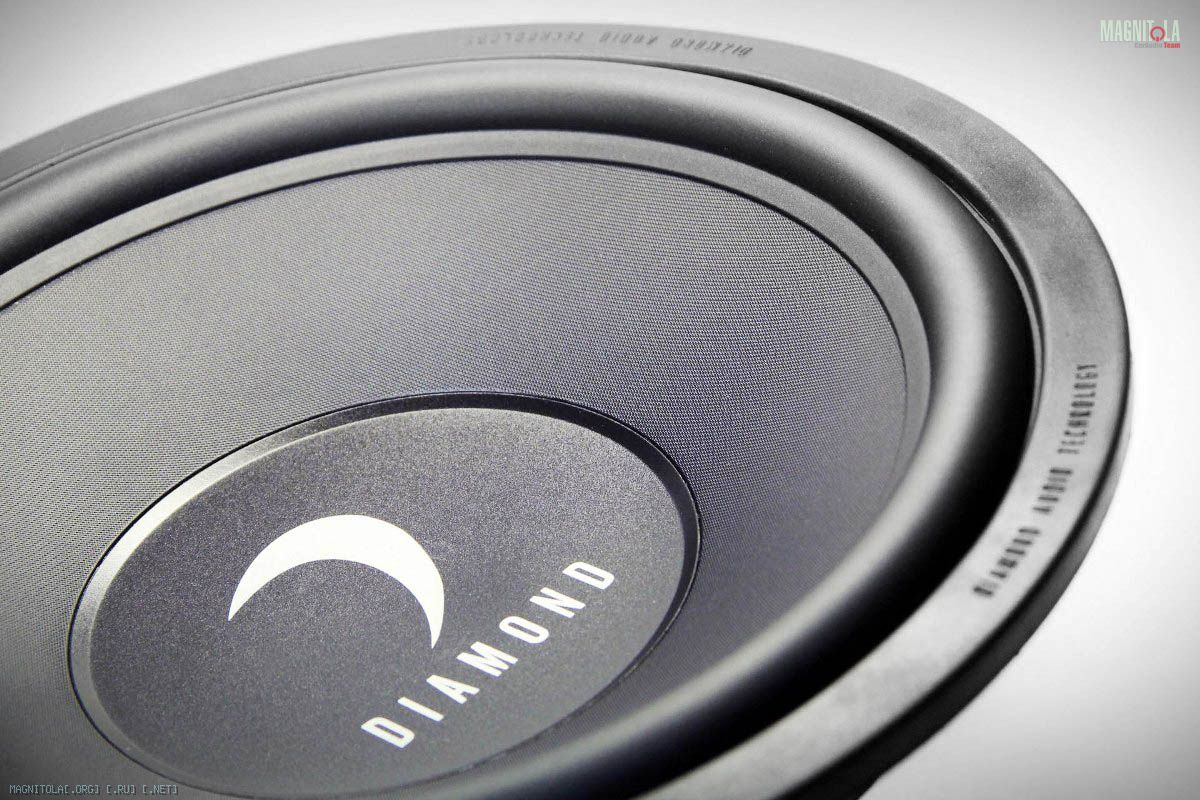

А вот у Diamond DS3 даже внешний вид намекает о его SQ-направленности. Кто знаком с музыкой "изнутри", тот обычно понимает, что ниже 30-35 Гц в большинстве музыкальных жанров почти ничего нет (всякие "30 Hz boosted" и прочие извращения в расчёт не берём). Поэтому длинный ход не нужен, и можно спокойно пожертвовать здоровенным гофром. Тем более, что в D1 он скорее для вида, остальные-то элементы почти такие же. Зато площадь диффузора – в плюсе. Одним словом, для тех, кто может пожертвовать внешней брутальностью в пользу эффективности.


Диффузор по ощущениям немного жёстче, фактура изменилась на шероховатую – она в какой-то степени тоже гасит (демпфирует) призвуки материала.

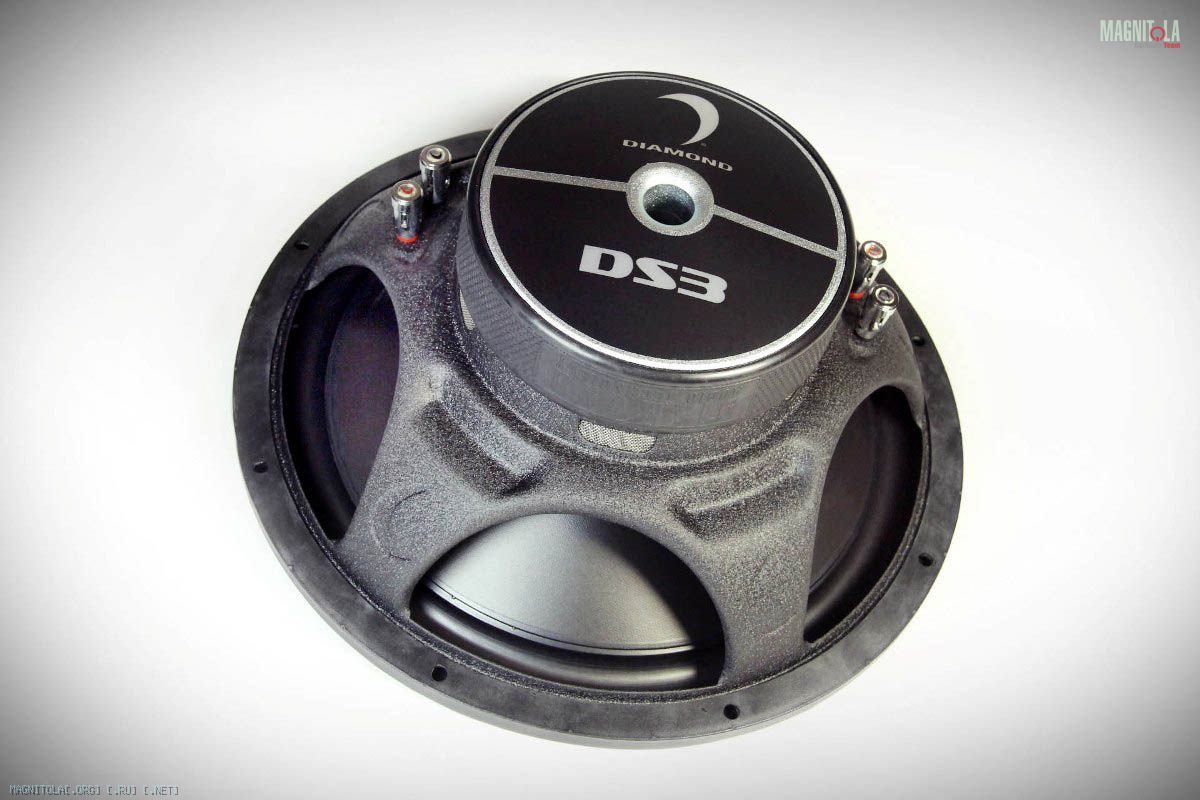

Корзина сохранила те же особенности, что и у D1 – жёсткости хватает, никаких призвуков нет. Магнитная система и звуковая катушка тех же размеров, но внутри "мотор" немного другой, на измерениях это будет видно.

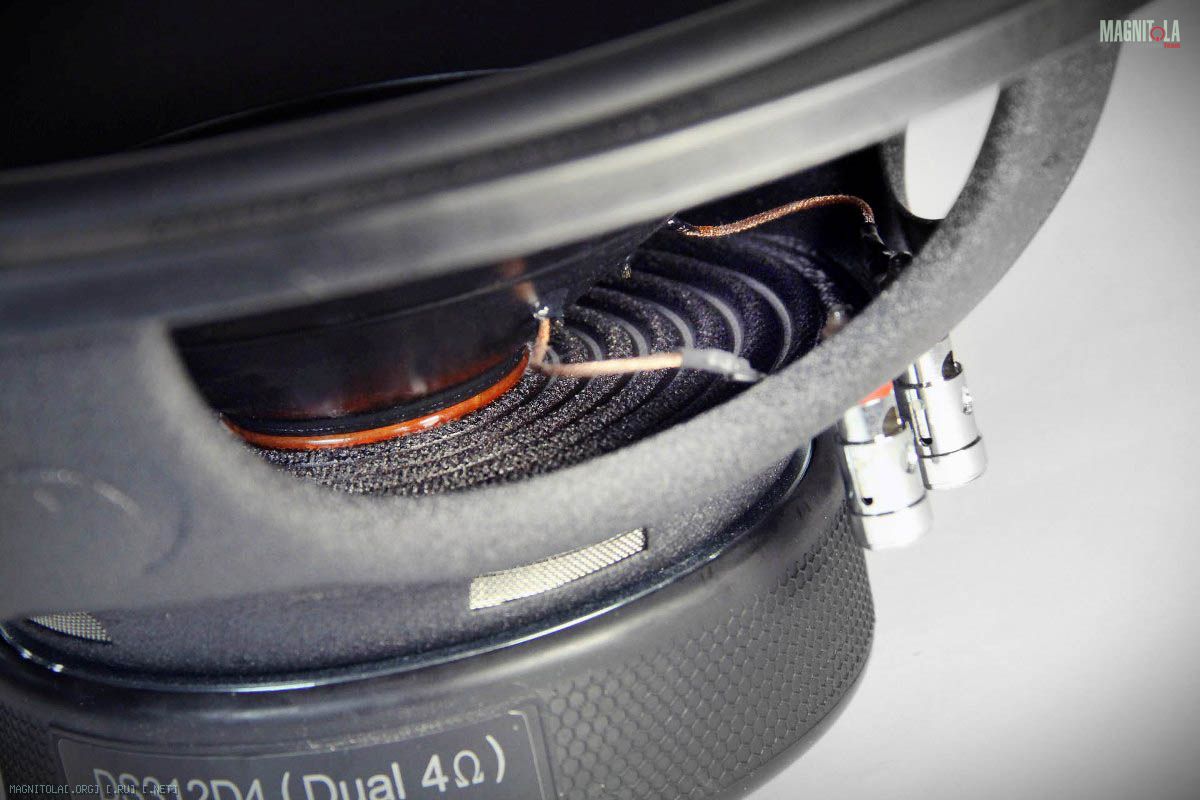

Подвесы мягкие, для SQ сабвуфера это вполне объяснимо – чтобы динамик лучше и точнее откликался на слабые сигналы. С тугими подвесами он реагировал бы как носорог на птичье пёрышко.


Измерения и расчёт Diamond DS3:

• Fs (собственная резонансная частота) – 35 Гц
• Vas (эквивалентный объем) – 59 л
• Qms (механическая добротность) – 7,76
• Qes (электрическая добротность) – 0,47
• Qts (полная добротность) – 0,44
• Mms (эффективная масса подвижной системы) – 138 г
• BL (коэффициент электромеханической связи) – 9,7 Тл м
• Re (сопротивление звуковой катушки постоянному току) – 1,5 Ом
• dBspl (опорная чувствительность, 1м, 1Вт) – 89,2 дБ

Очень похоже на D1, но электрический "тормоз" для диффузора тут немного лучше, а значит и контроль динамика усилителем тоже будет лучше. Требования к корпусу получились почти такими же, как у D1.

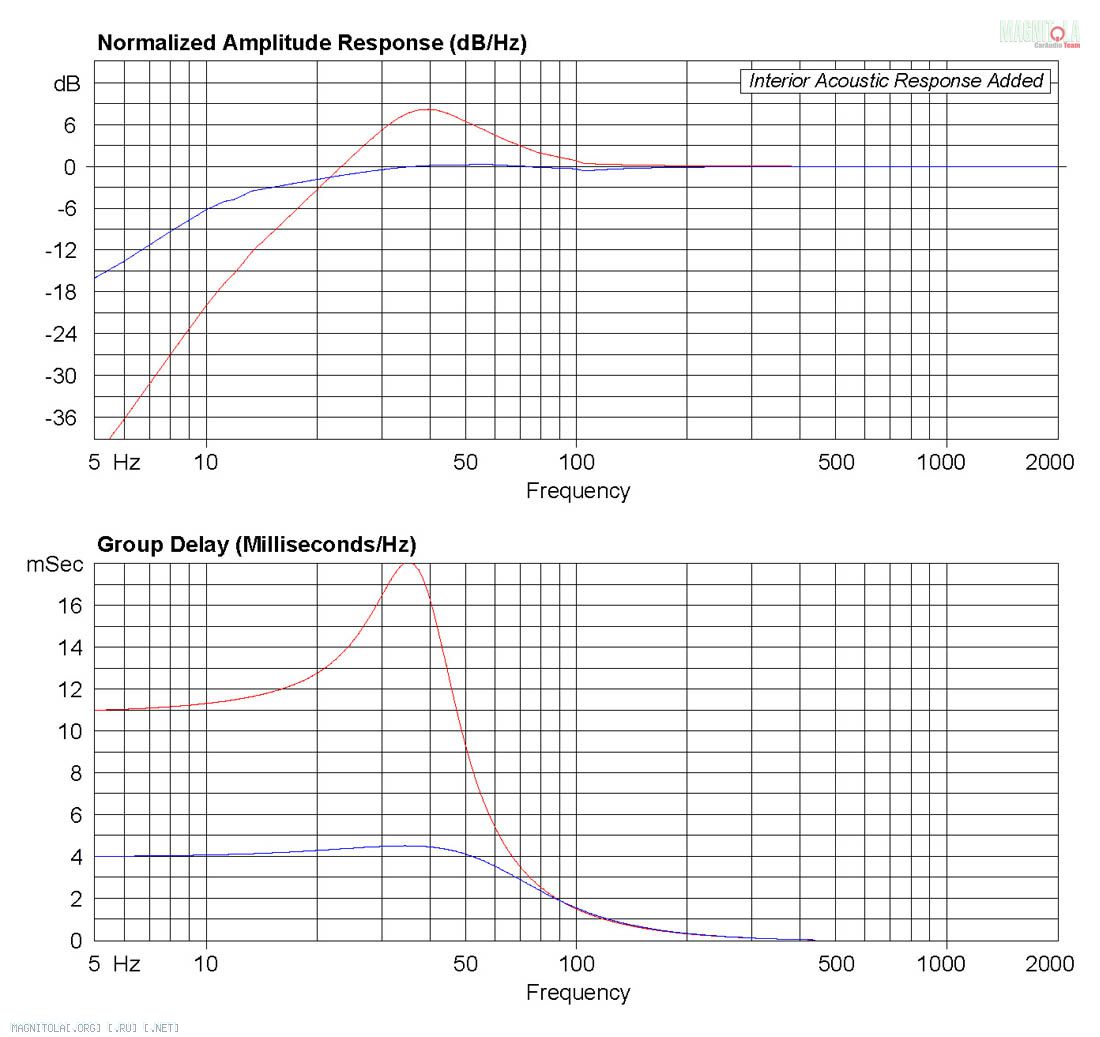

• Красная кривая – ФИ 60 литров / 37 Гц
• Синяя кривая – ЗЯ 30 литров

В 30-литровом ЗЯ бас будет точнее и аккуратнее, чем с D1 (результирующая добротность Qtc выходит на оптимальные 0,7). Хотя ломовой громкости не получится. Да она и не нужна для такого применения.
В фазоинверторном оформлении саб даёт хорошее акустическое усиление, но опять же ценой точности баса. Задержка на отдельных частотах есть, но при грамотной настройке системы её можно будет свести к минимуму. Я бы поставил вариант с фазоинвертором на второе место, когда усилитель имеет совсем уж скромную мощность.

Когда нужно помощнее или...

А вот Diamond D3 построен совсем иначе. Внешне всё говорит о том, что саб ориентирован на более высокую громкость. Здесь снова широкий гофр, диффузор толще и тяжелее, магнитная система крупнее. Но этот динамик неожиданно показал себя и как интересный вариант для SQ. На измерениях это сами увидите.


Звуковая катушка у D3 больше в диаметре, чем у D1 и DS3, а значит, может переварить больше мощности.


Центрирующая шайба субъективно жёстче, чем у D1 и DS3. Но поскольку параметры Vas получились примерно одинаковыми у всех трёх сабов, предположу, что дело не в абсолютной жёсткости, а в линейности – подвес сильнее "сопротивляется" при больших смещениях диффузора.


Измерения и расчёт Diamond D3:

• Fs (собственная резонансная частота) – 42 Гц
• Vas (эквивалентный объем) – 59 л
• Qms (механическая добротность) – 5 ,12
• Qes (электрическая добротность) – 0,88
• Qts (полная добротность) – 0,75
• Mms (эффективная масса подвижной системы) – 210 г
• BL (коэффициент электромеханической связи) – 16,1 Тл м
• Re (сопротивление звуковой катушки постоянному току) – 3,3 Ом
• dBspl (опорная чувствительность, 1м, 1Вт) – 86,7 дБ

При таком сочетании резонанса и добротности самое лучшее оформление для него – это free-air. Вот это прямо его. А вот закрытый ящик ему совсем противопоказан.

• Красная кривая – ФИ 60 литров / 37 Гц
• Зелёная кривая – free-air

Фазоинверторный корпус получится сильно на любителя. Высокодобротные сабы в ФИ вообще своеобразны. Бас получается тяжёлым, тягучим, ни разу не аудиофильским. Хотя у такого тоже есть свои почитатели, так что вариант имеет право на существование.
Всё тот же 60-литровый корпус с портом на 36-38 Гц даст приличный прирост в звуковом давлении. Настраивать порт выше нет смысла – получится не бас, а колотушка. Настраивать ниже – весь пар уйдёт в инфрабас, а отдача в самой информативной части баса упадёт. Чтобы получить оптимум, важно "поймать" нужную длину порта. Отталкиваться можно от тех же размеров – труба с внутренним диаметром 10 см и длиной 17-20 см.

Выводы

Diamond D1:
Младший сабвуфер в линейке Diamond сделан без лишних изысков, но всё что нужно для начальной модели тут есть и выполнено технически грамотно. Короче, кому надо недорого и громко.

Diamond DS3:
Для тех, кто не фанатеет по громкости, а больше ориентируется на SQ. От DS3 можно получить более точный бас, да и внешний вид у него сдержаннее.

Diamond D3
А вот этот саб получился неожиданно универсальным. С одной стороны, он рассчитан на более мощные усилители и позволяет "качнуть басухой" тем, кто не гонится за аудиофильским качеством. Но при этом он и для SQ будет интересен как вариант для free-air. В этом случае и жёсткость подвеса окажется как раз кстати – не даст динамику разбалтываться на полный ход слишком рано. Возьмите на заметку, сейчас таких сабов очень немного.
