Рыбалка с комфортом. Мультимедийная система в Toyota Land Cruiser 200

Когда в студию обратился постоянный клиент, уже знающий толк в аудиосистемах высшего класса, и попросил «исполнить всё по высшему классу» в очередном внедорожнике для рыбалки, то концепция была понятна без лишних слов: всё брутально, максимально функционально, багажник не занимать. И на основе штатной системы, благо мультимедийный источник приличный. Выбор технического воплощения был оставлен на рассмотрение исполнителей.

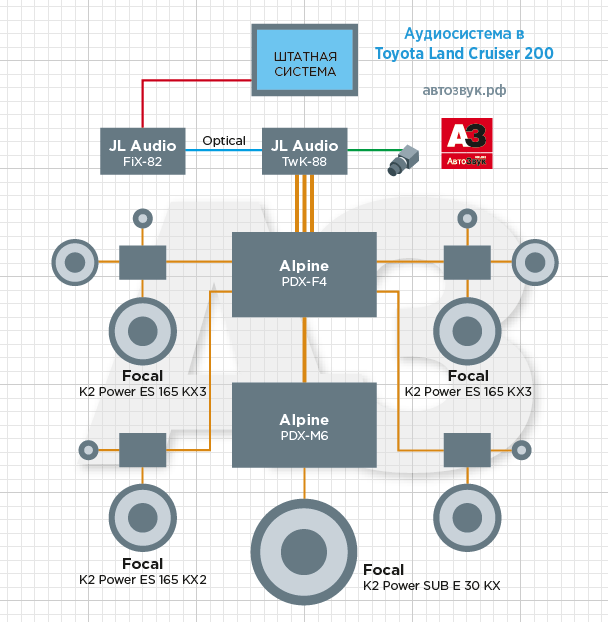

Тип системы: мультимедиа
Состав: трёхполосный фронт + двухполосный тыл + сабвуфер
Источник: OEM
Процессоры: JL Audio FiX-82, TwK-88
Усилители: Alpine PDX-F4, PDX-M6
Акустика: Focal K2 Power ES 165 KX3, ES 165 KX2
Сабвуфер: Focal K2 Power SUB E 30 KX


В качестве разумного компромисса между качеством и сложностью была выбрана схема с пассивными кроссоверами. При удачном взаимном расположении динамиков им не требуется индивидуальная частотная коррекция, можно обойтись общей для всего канала. А процессор займётся задержками. Правда, в данном случае одним процессором не обошлось – для начала необходимо было собрать воедино располосованный на кусочки сигнал штатной системы. Этим занялся «восстановитель» JL Audio FiX-82, оснащённый мощным 24-разрядным процессором. Благодаря специальному алгоритму он автоматически устраняет фазовые сдвиги и временные задержки исходных сигналов, формируя высококачественный выходной сигнал. Все операции настройки выполняются автоматически, это максимально упрощает обращение с прибором.
Далее сигнал в цифровом виде поступает по кабелю TOSLINK на аудиопроцессор JL Audio TwK-88. В каждом из восьми его каналов доступен полный набор функций: регулировка уровня, кроссовер с выбором фильтров разных типов и характеристик, эквалайзер (графический или параметрический), схема временных задержек. Для управления связкой из двух процессоров используется пульт DRC-200. Усилители — классика, экономичные и отлично звучащие Alpine PDX: четырёхканальный F-4 и сабвуферный моноблок M-6.
Вся акустика, от фронта до сабвуфера – из классической линейки Focal K2 Power. Неоднократно проверенная в деле, архинадёжная конструкция, прочные и долговечные стеклопластиковые диффузоры – что ещё нужно, чтобы спокойно встретить старость съездить на рыбалку?

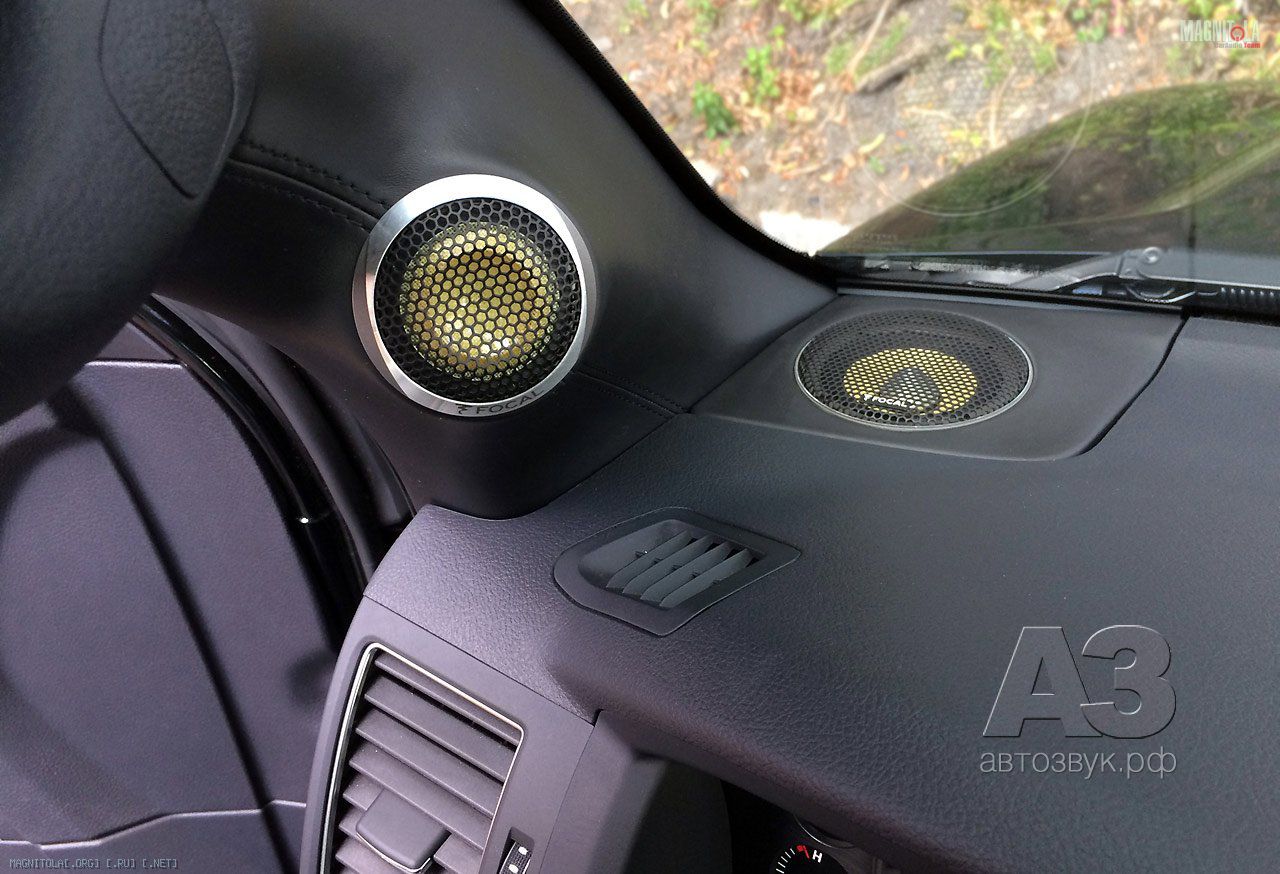

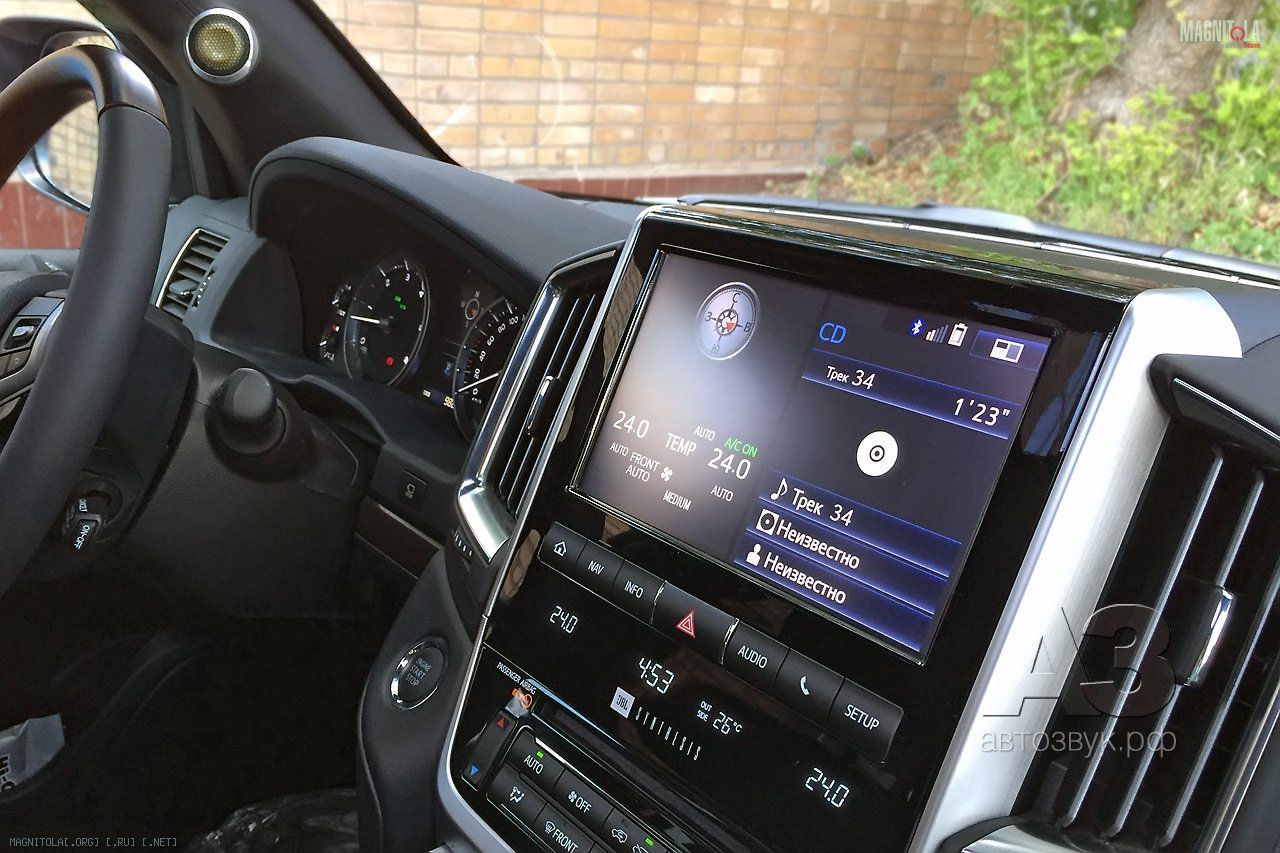

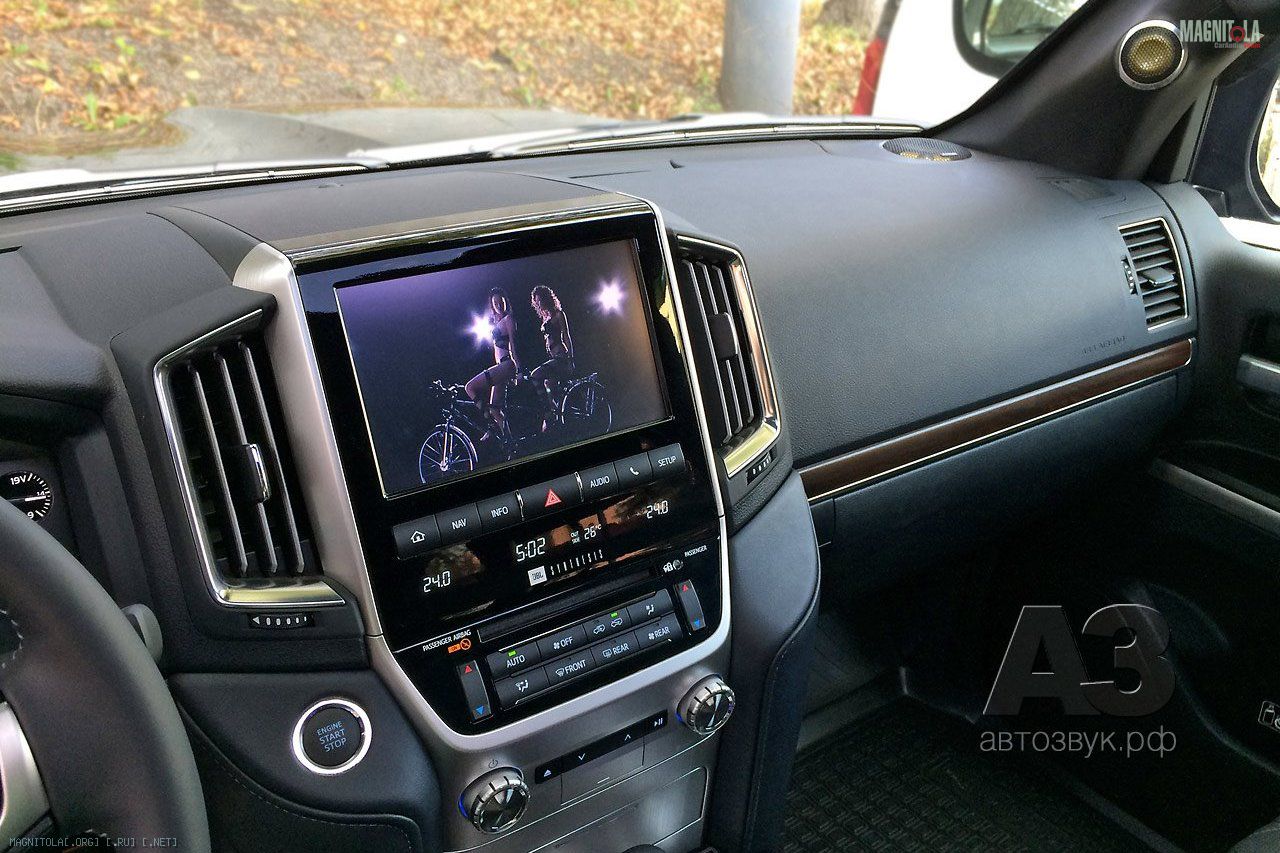

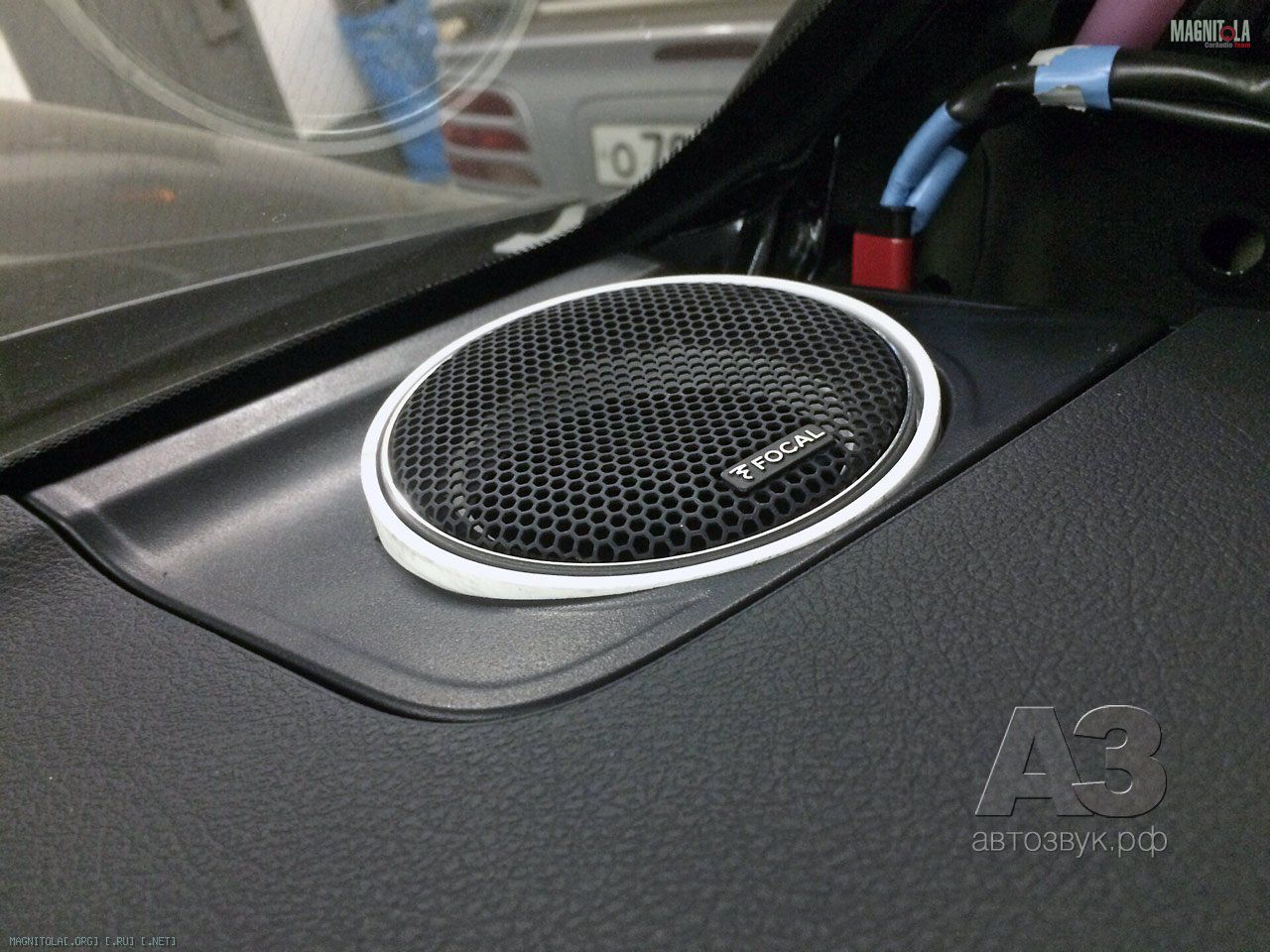

Интерьер не претерпел существенных изменений, лишь появились СЧ и ВЧ, а стойки оделись в кожу

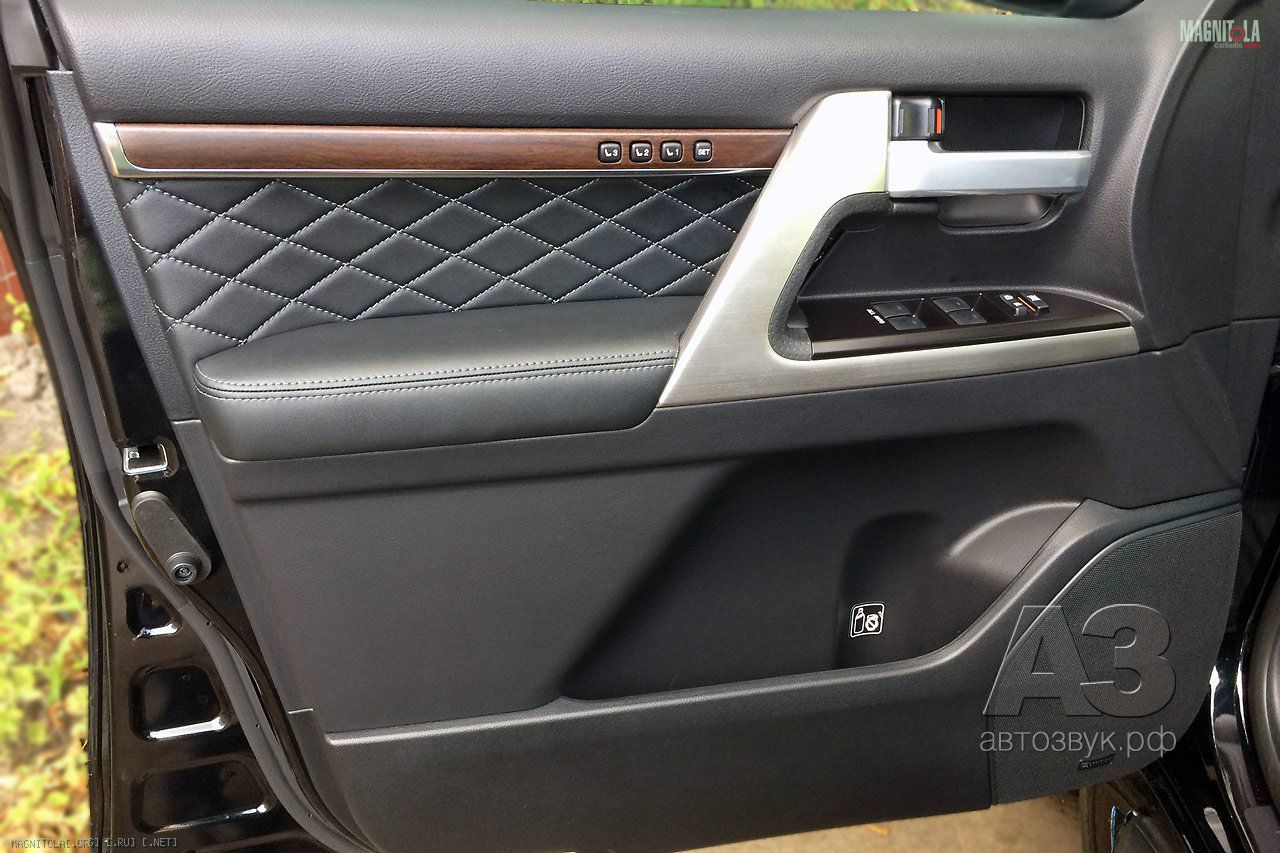

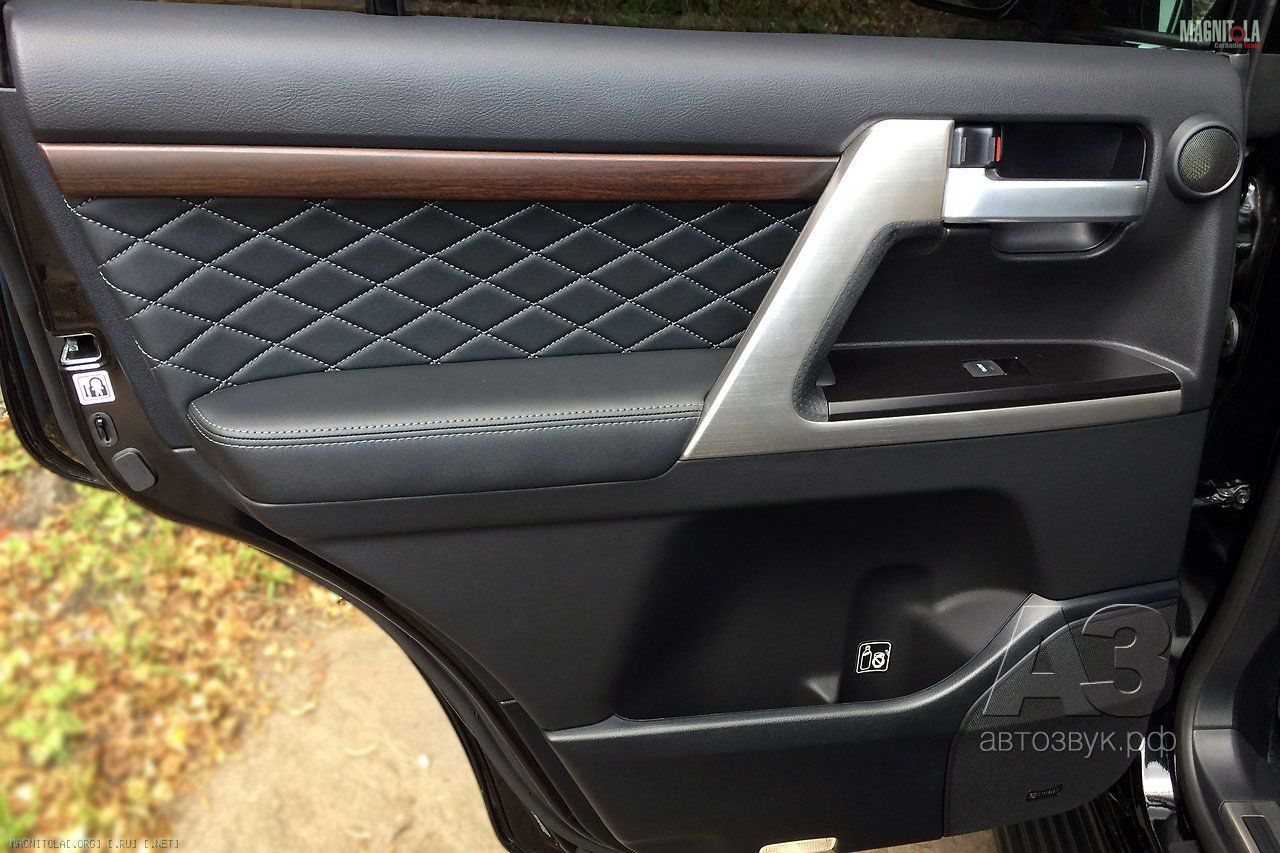

Акустика в дверях встала по штатным местам, дверные карты перешиты кожей

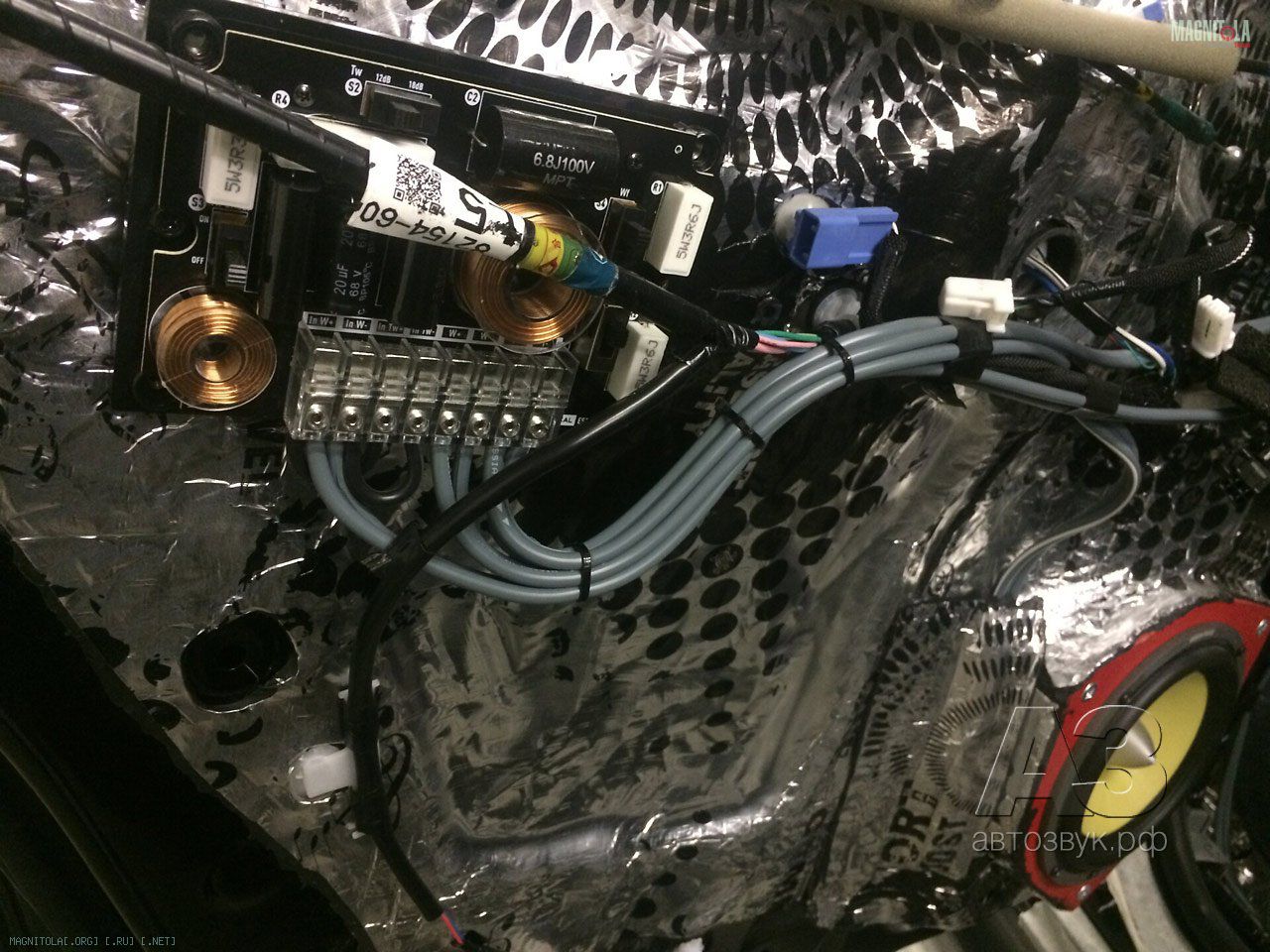

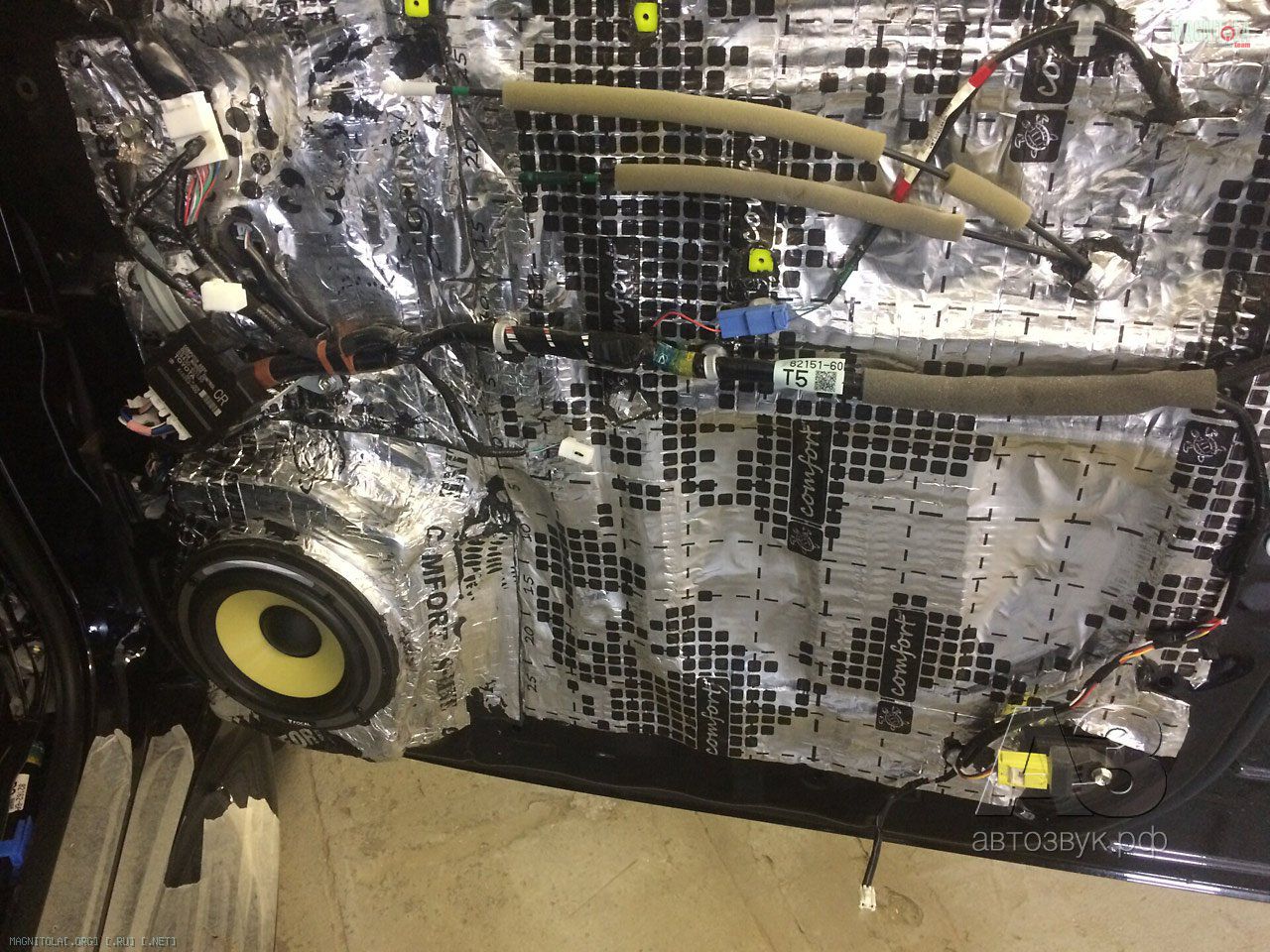

Двери тщательно вибродемпфированы, динамики установлены на переходных кольцах

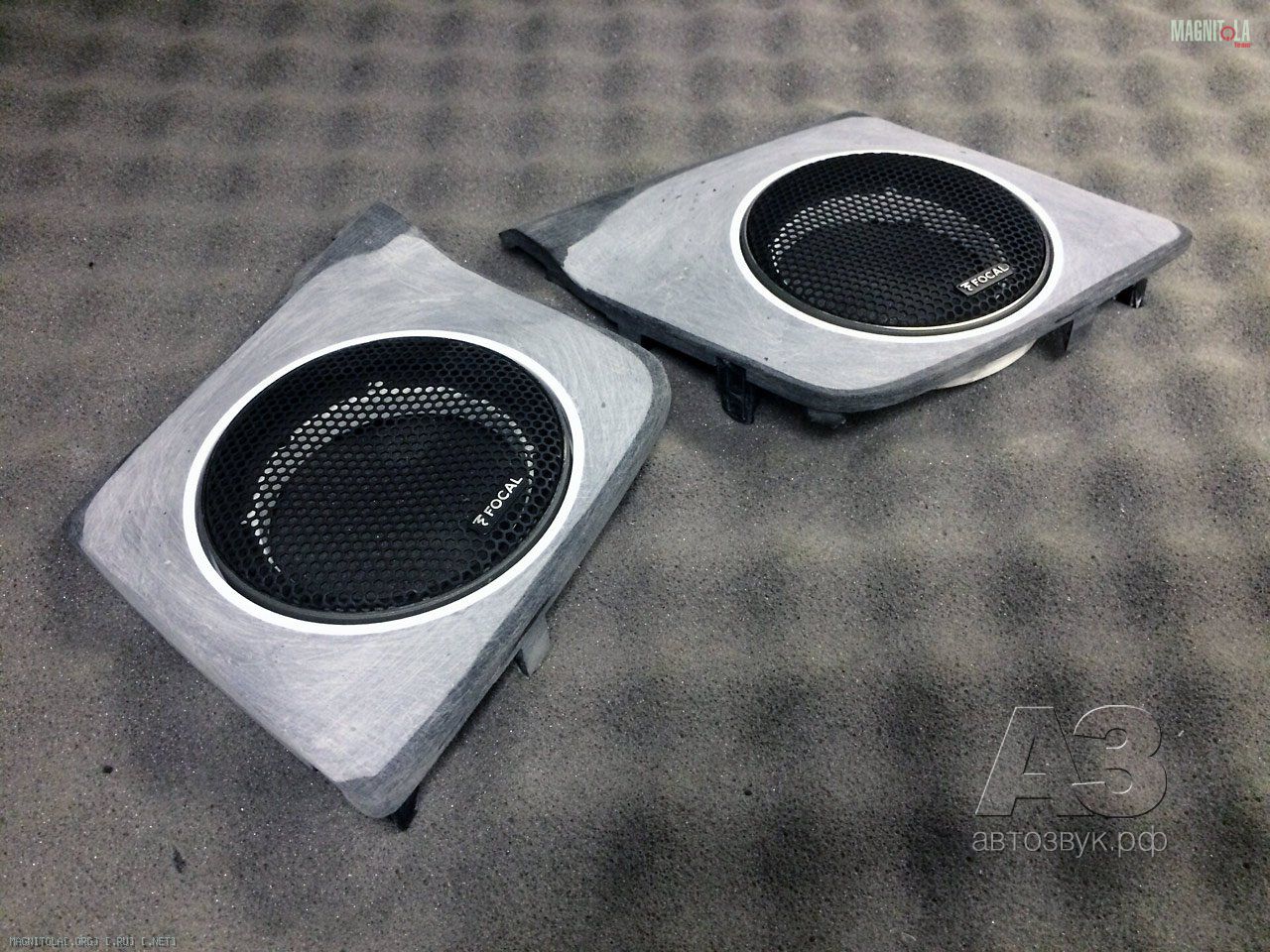

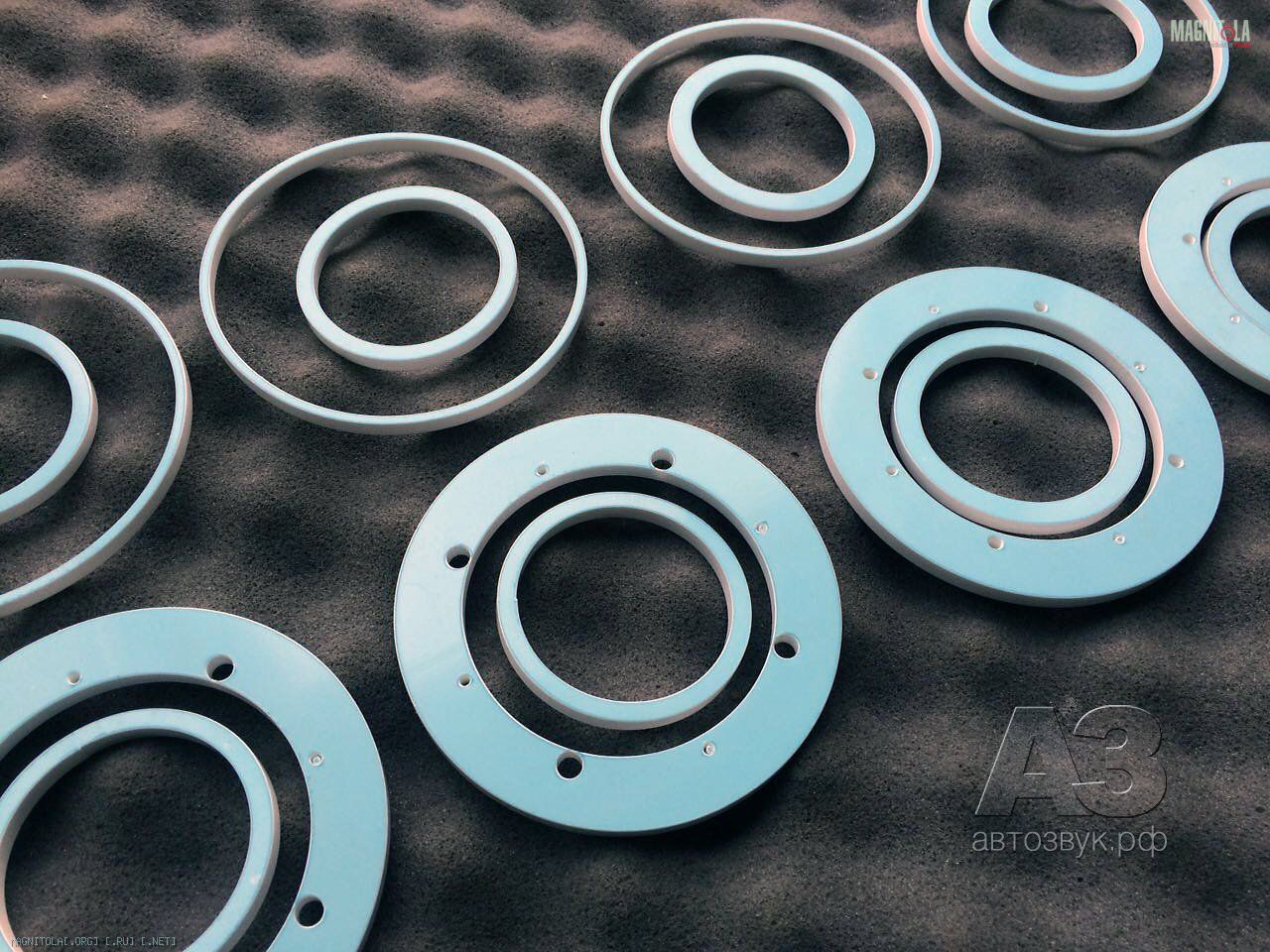

Установочные кольца для СЧ и ВЧ головок. Слева – заготовки, справа – «вживлённые» в штатные сетки

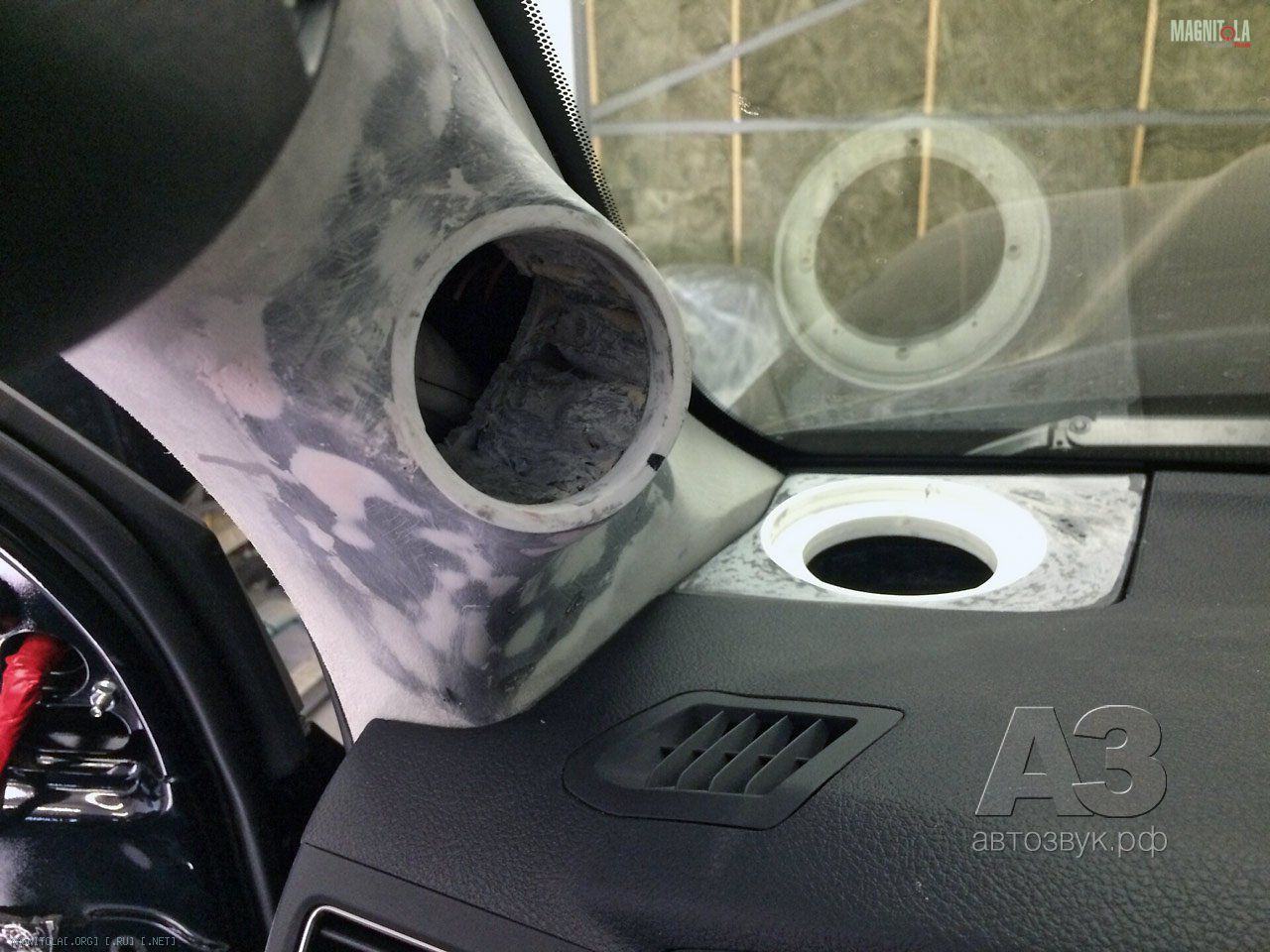

Доводка сопряжённых поверхностей

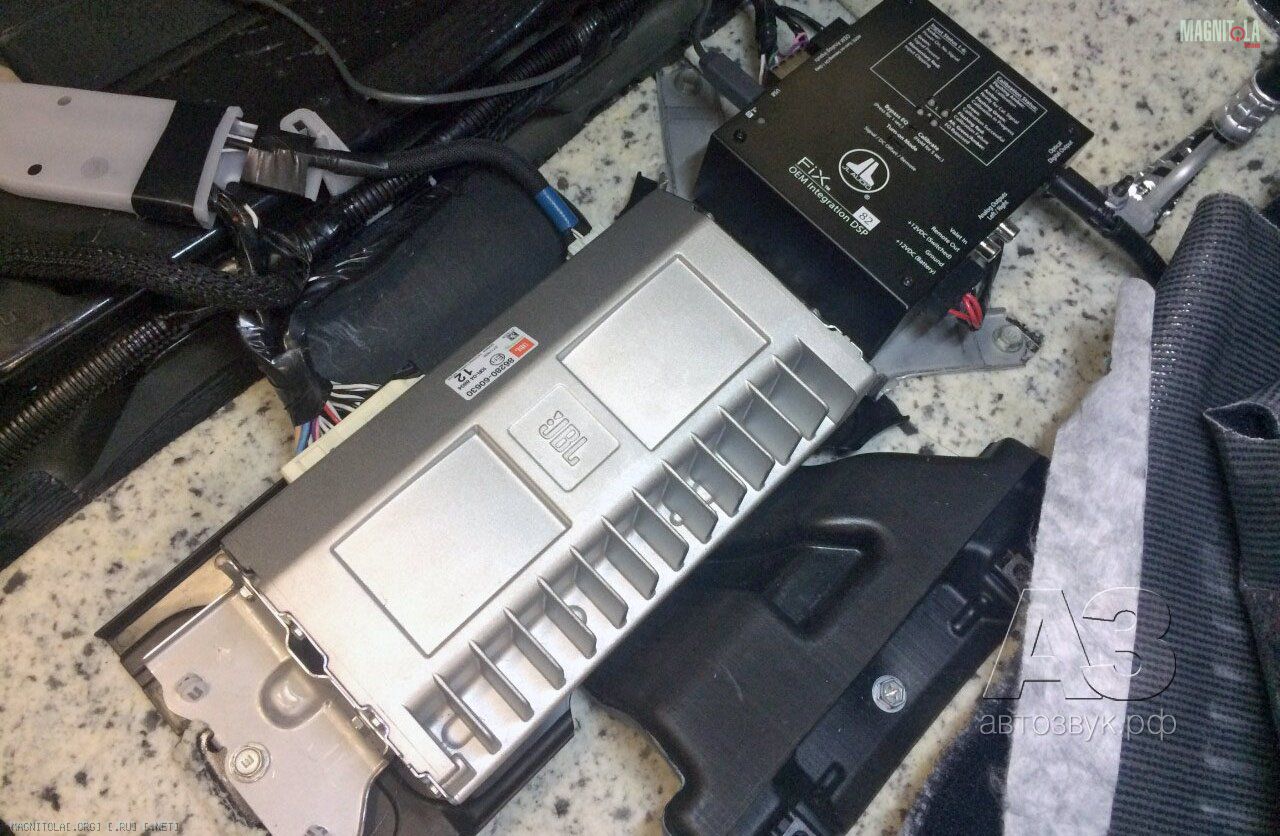

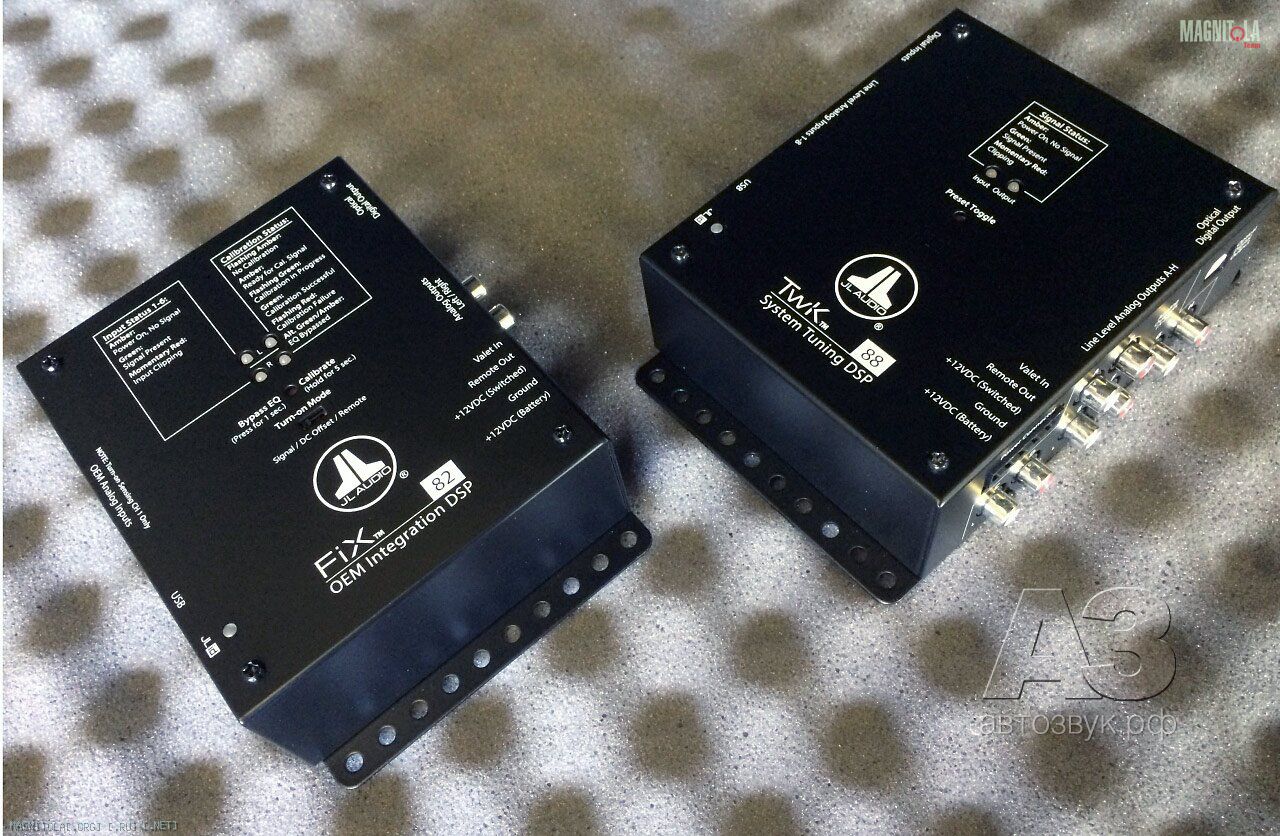

Процессоры JL Audio FiX-82 и TwK-88 (слева). FiX-82 установлен рядом со штатным усилителем (справа)

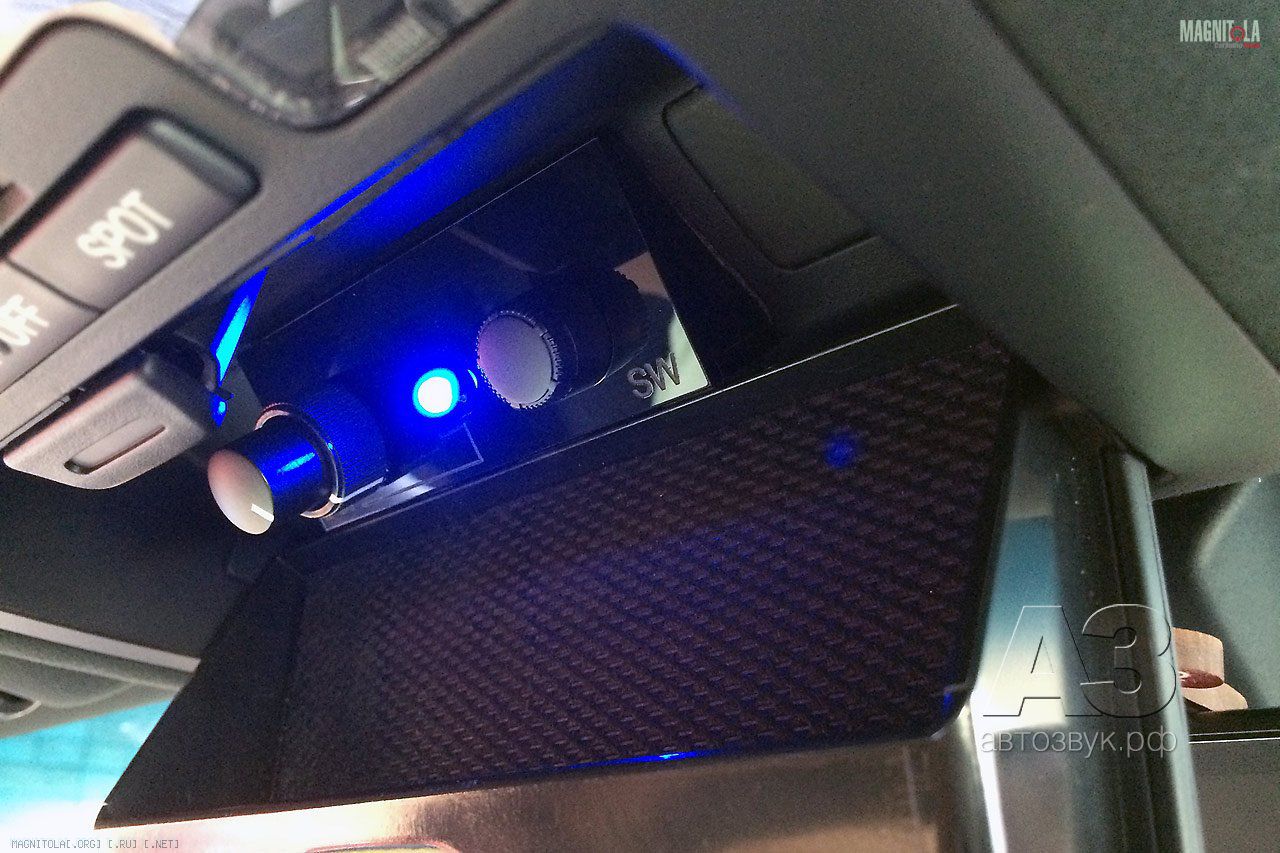

Пульт управления процессором DRC-200 объединили с дистанционным регулятором уровня сабвуфера

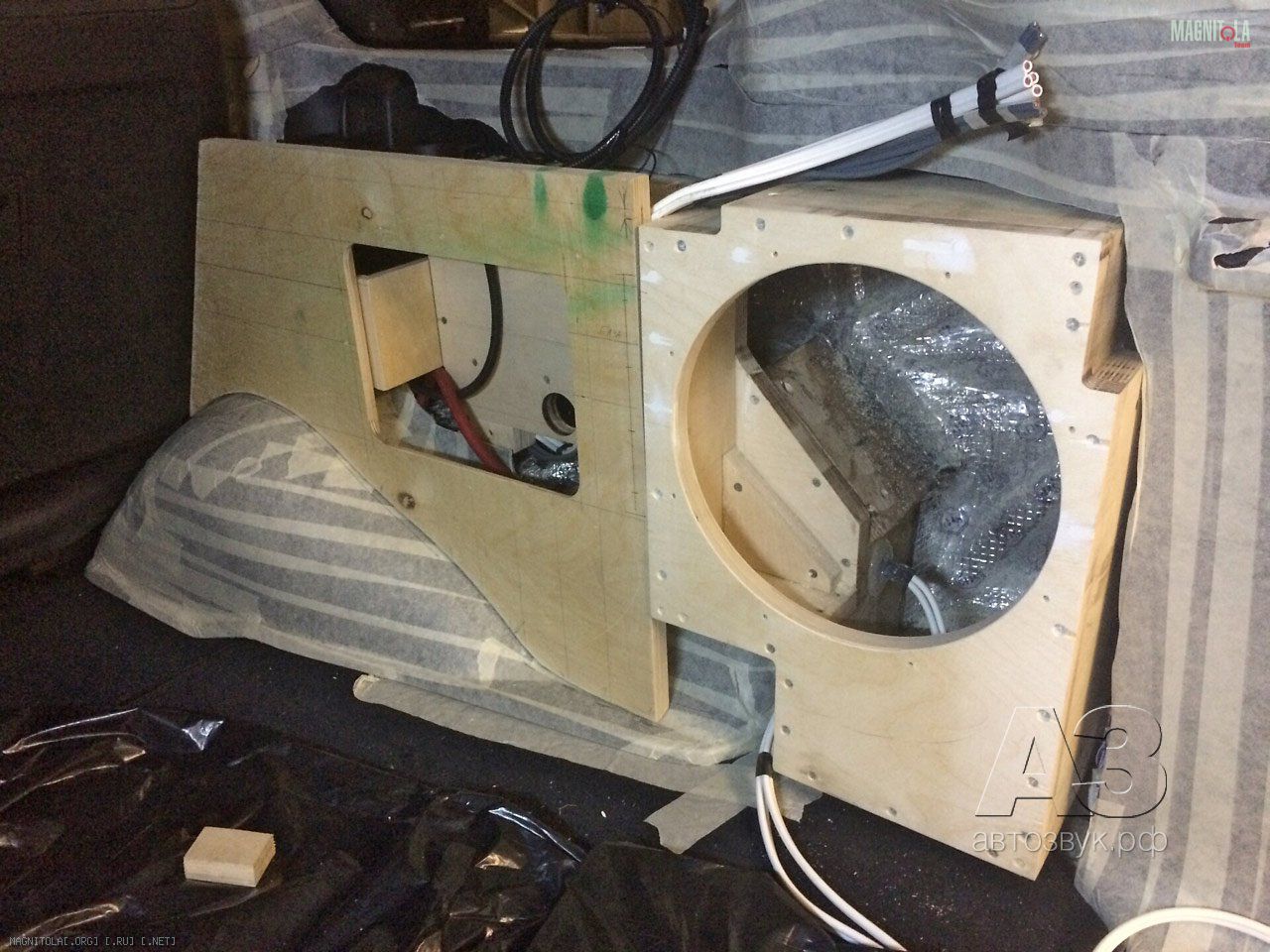

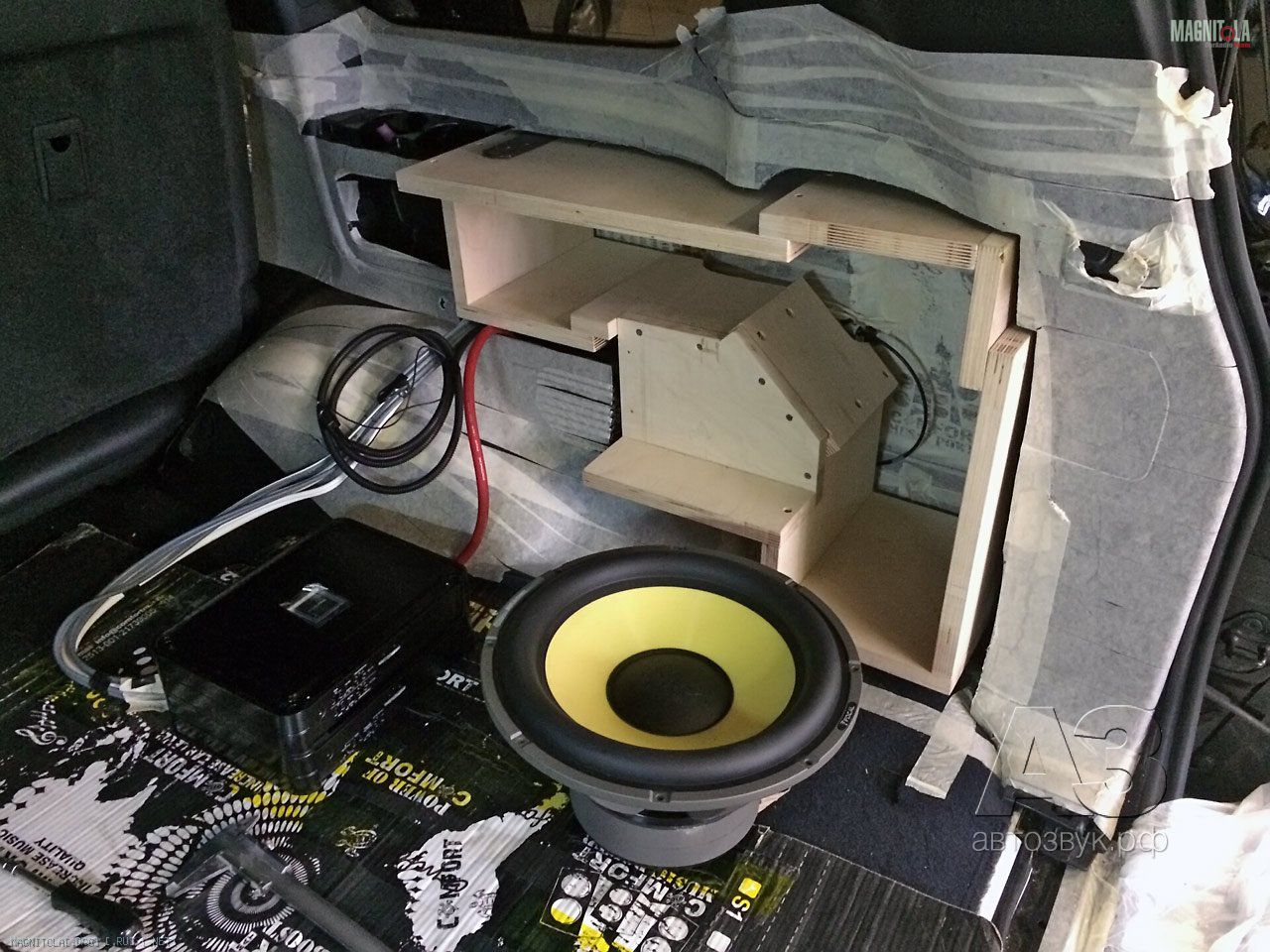

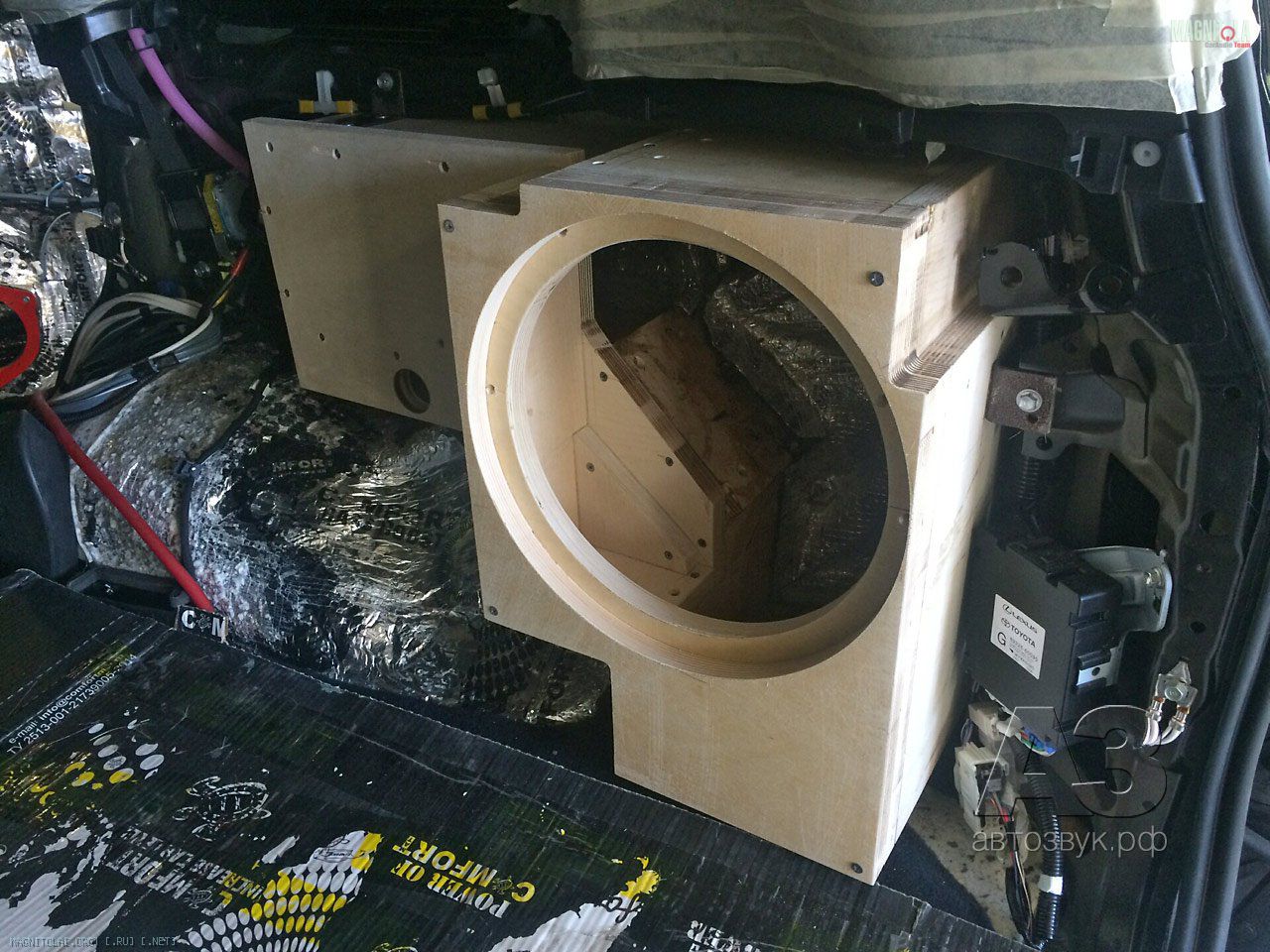

Этапы сабостроения

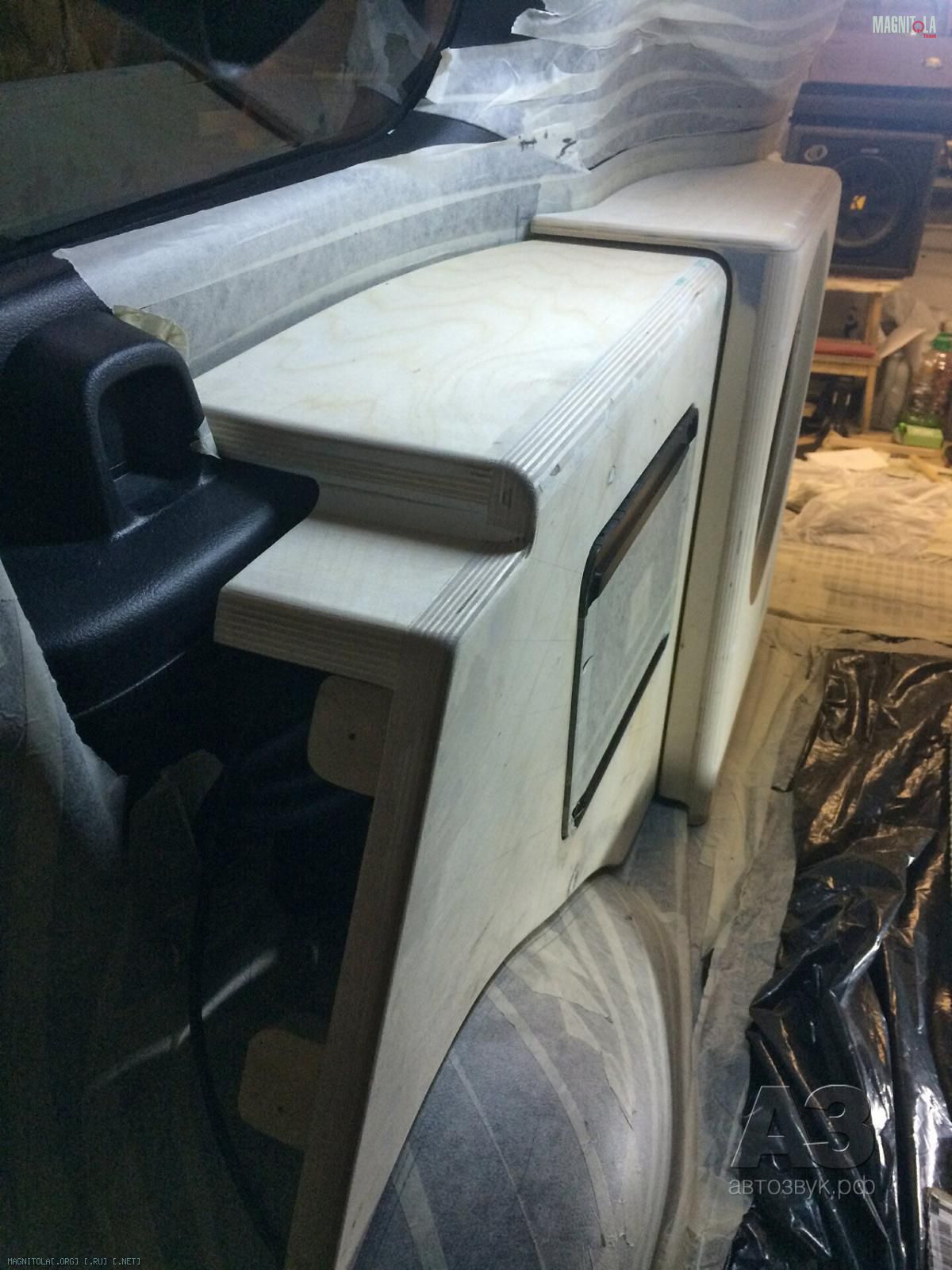

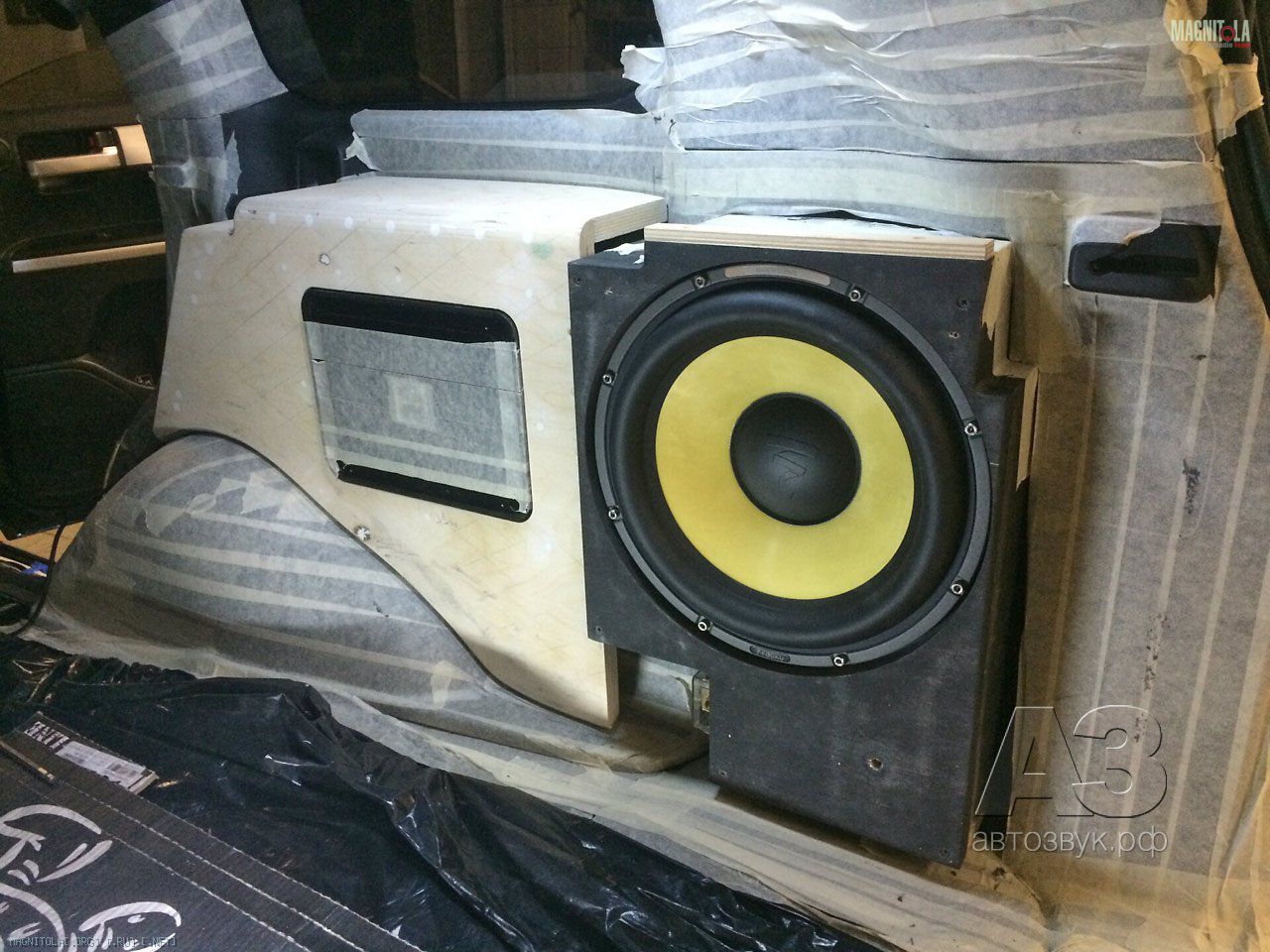

Подгонка фальшпанелей

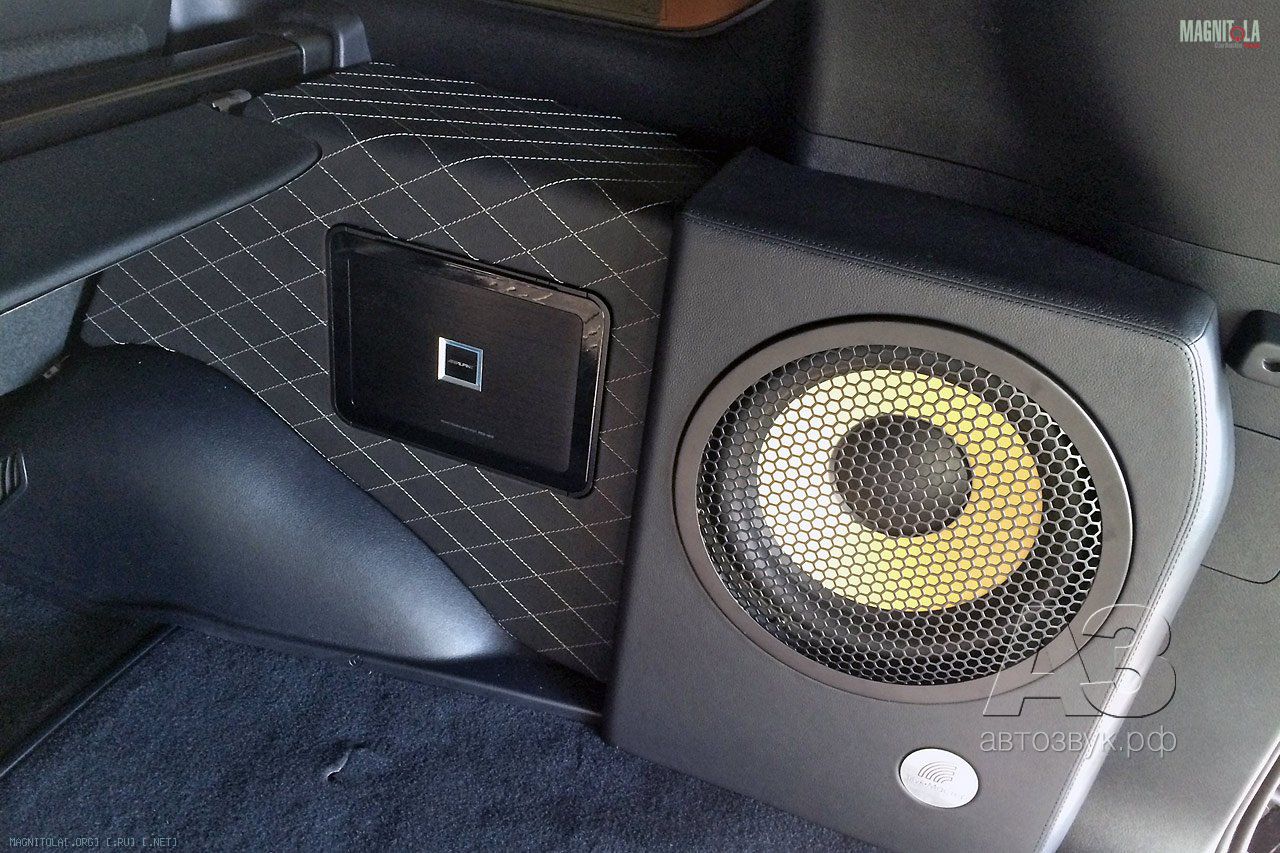

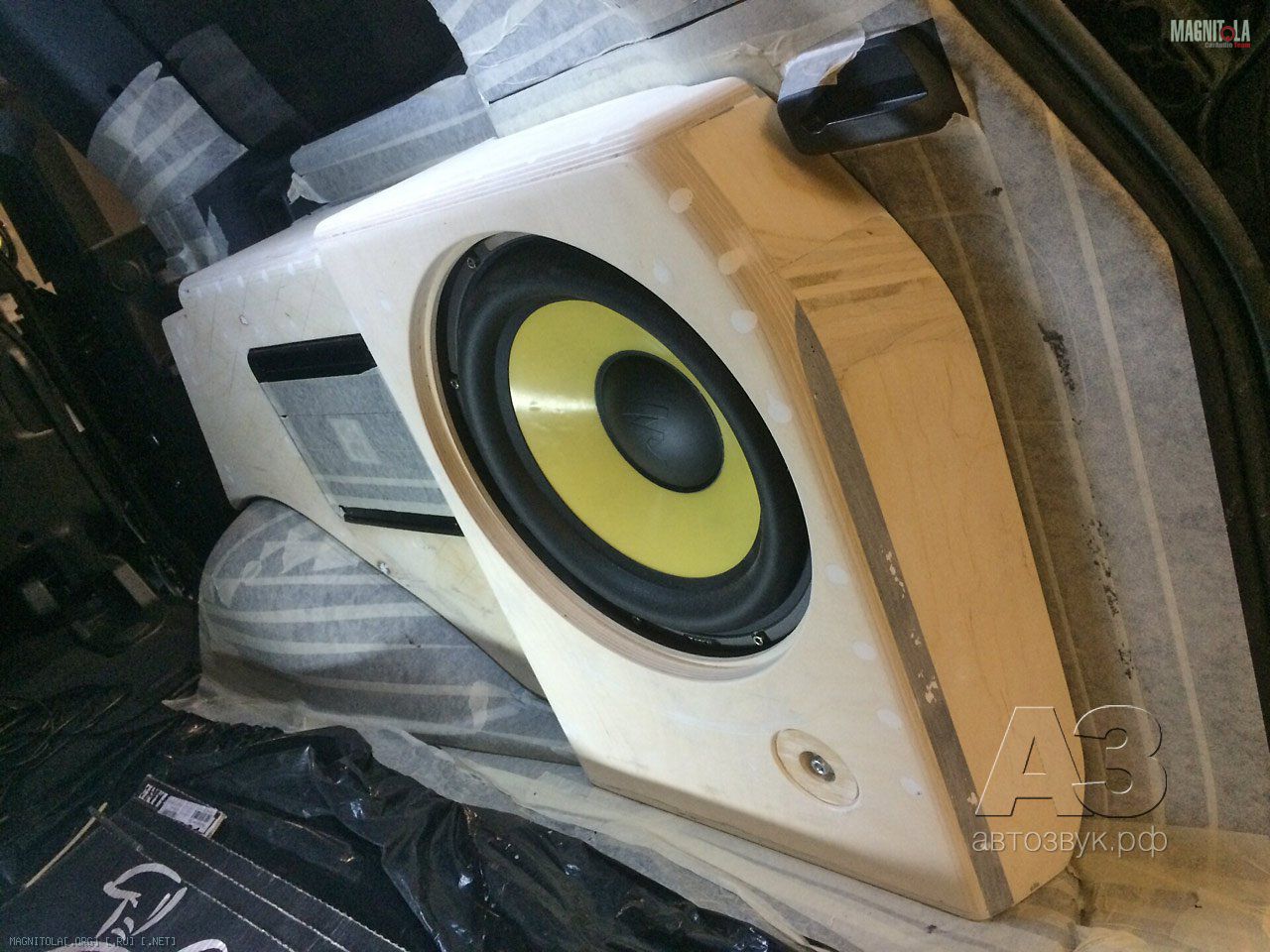

Агрегат в сборе


И завершающий штрих – логотип студии

Результат налицо: компактно, надёжно, красиво. Можно наслаждаться музыкой не только в дороге – хотя, говорят, рыба предпочитает тишину…

Студия: «Звук-Мастер»
Руководитель проекта: Дмитрий Скорняков

Источник: журнал Автозвук, 05/2019. Автор: Анатолий Шихатов
