Фильтруй правильно. Тест 4-канального усилителя Oris Armada PA-170.4

Этот усилитель из серии Armada привлек внимание в первую очередь своими фильтрами. А во вторую – более высокой, чем обычно, мощностью. При этом цена не такая уж и высокая для заявленных параметров. Такое сочетание обычно ценится любителями "эстрады". Поначалу это насторожило, ведь сколько уже приходилось видеть усилителей, в которых либо фильтры работают не так, как надо, либо заявка мощности бессовестно врёт. Делать о таких отчёты просто неинтересно. Здесь же всё оказалось на удивление сбалансировано, модель получилась удачной.

Конструкция

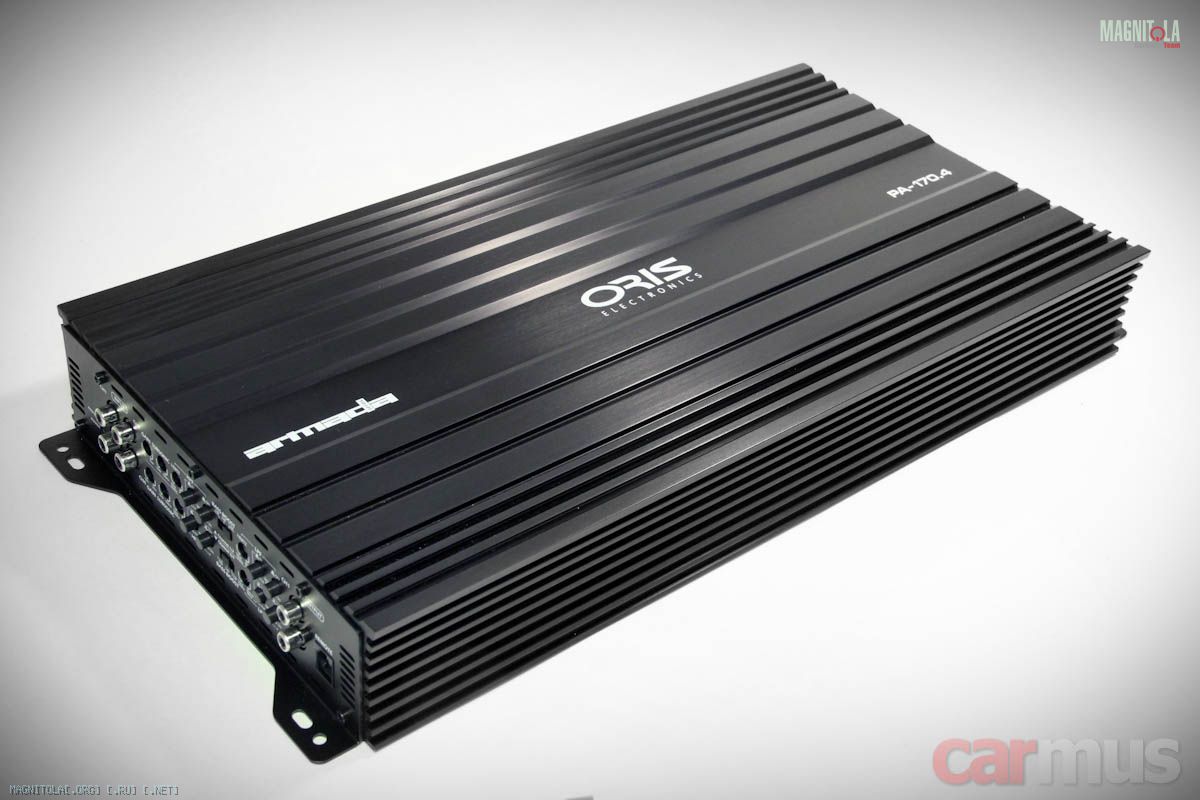

Корпус – классика жанра. Массивная "плита" длиной чуть ли не под полметра, приличный вес и толстый алюминиевый профиль корпуса.

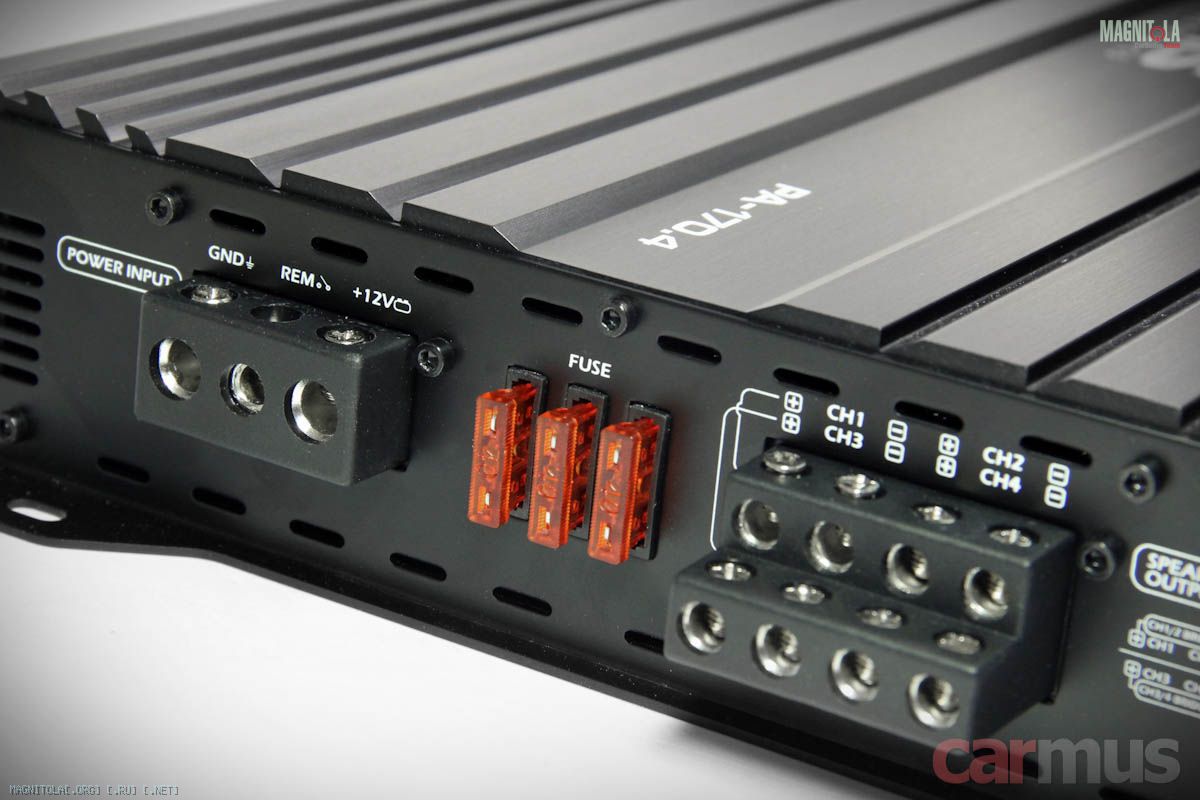

Суммарный номинал предохранителей 120 Ампер, что вполне соответствует заявке 4х170 Вт. Терминалы питания принимают кабели сечением до 2 Ga, что тоже разумно, в большинстве случаев к усилителю именно такой кабель и надо выбирать.

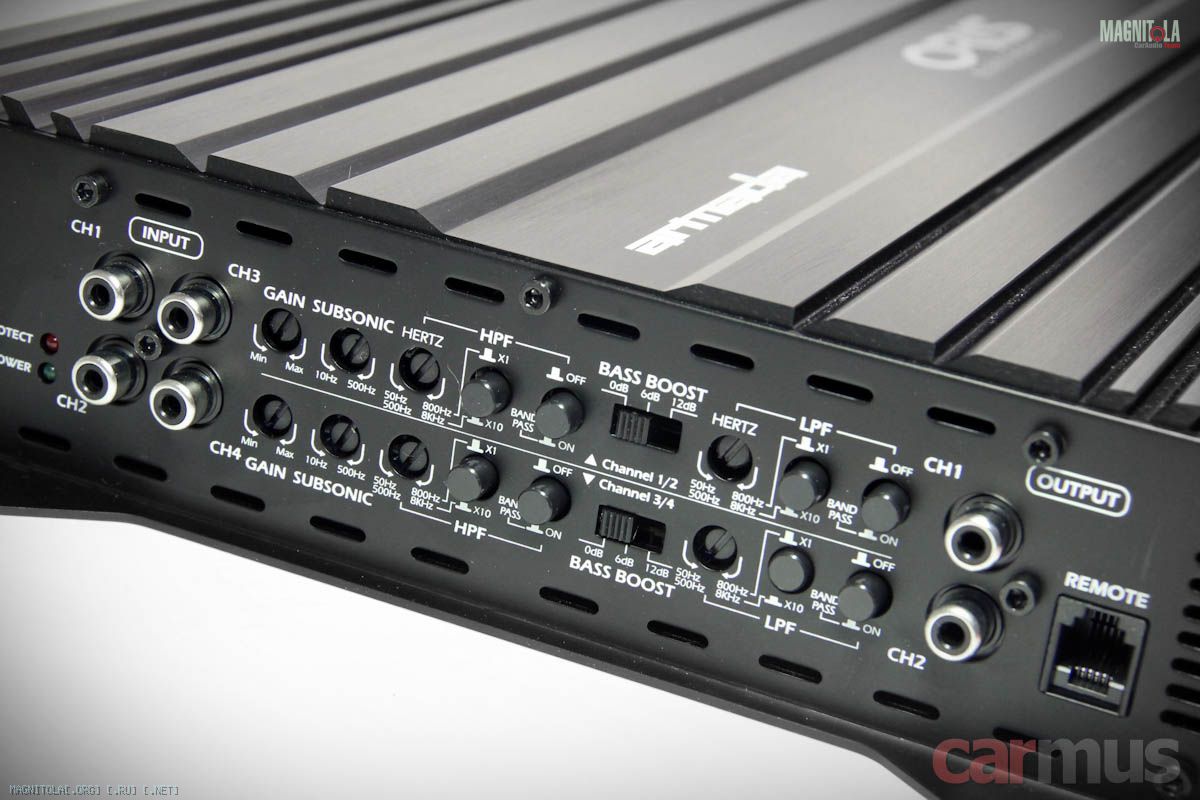

Обе пары каналов имеют одинаковый набор фильтров – ФНЧ, ФВЧ и отдельно сабсоник. Наличие последнего считаю огромным плюсом, особенно для тех, кто будет использовать этот усилитель в мостовом включении на саб. Особенно если он в фазоинверторном оформлении. Все фильтры включаются независимо друг от друга, так что при необходимости можно организовать полосовой фильтр.

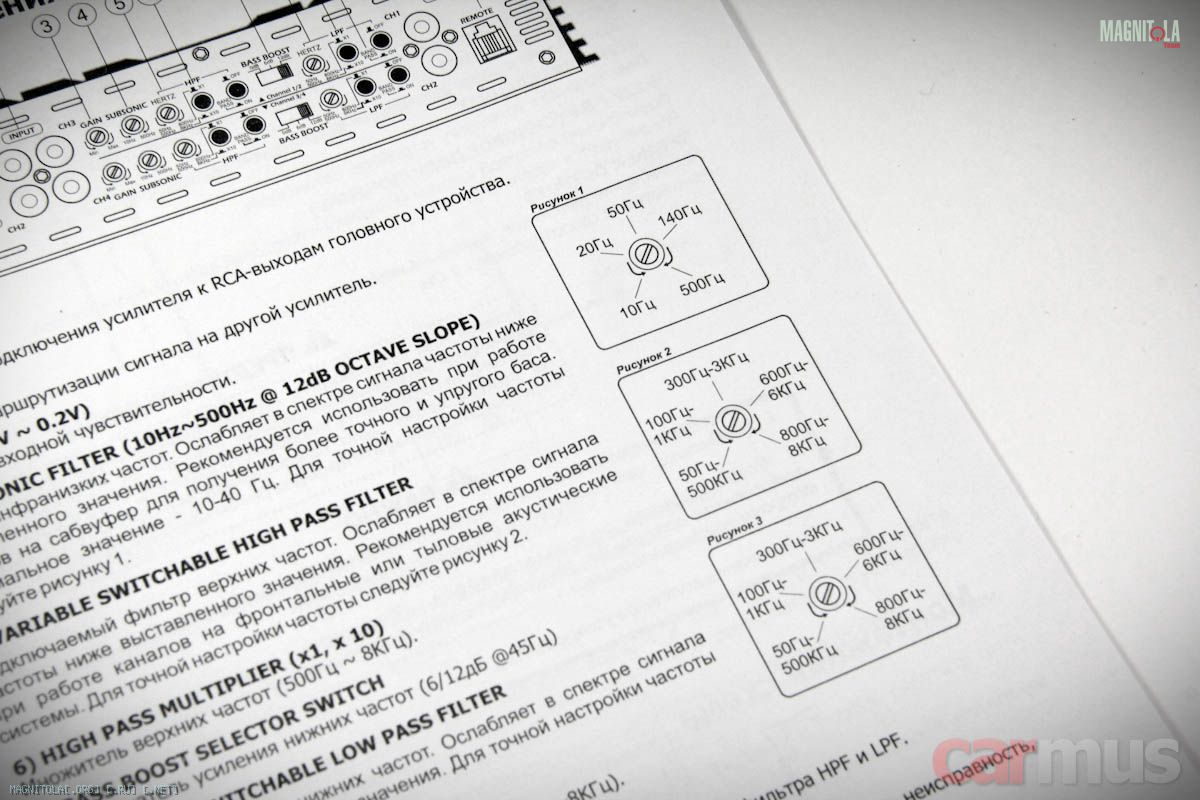

Диапазоны настройки фильтров огромны – от 50 Гц до 8 кГц. Как и принято у приличных усилителей, не в один присест, а с кнопкой "множителя частоты". А самое интересное – в описании имеется картинка для точной настройки нужного значения. Такой подход встречается очень редко, да и то в основном в более дорогих усилителях. На измерениях всё обязательно проверю.

Начинка

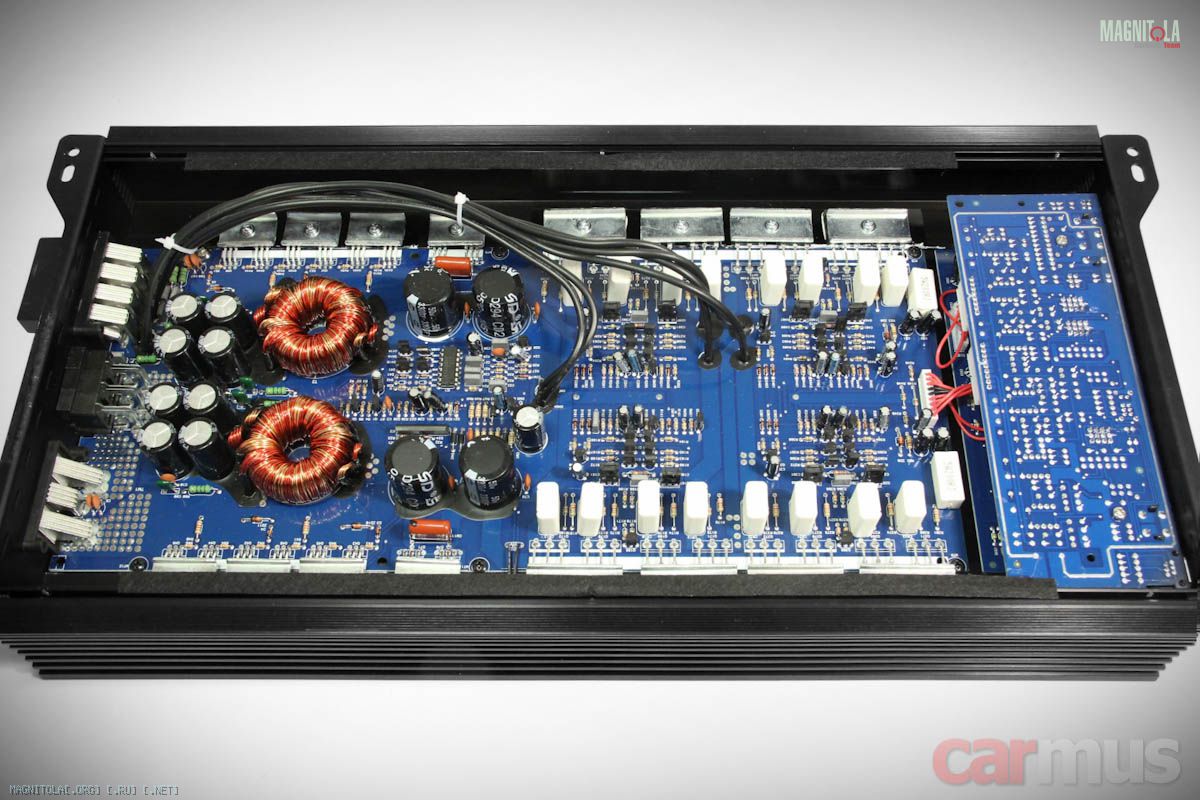

Открываю крышку. Сборка аккуратная, придраться особо не к чему. По используемым компонентам и некоторым особенностям сборки усилитель очень похож на "корейцев". Но "корейцы" обычно стоят намного дороже, что поначалу вызвало вопросы.
Ответ, впрочем, оказался довольно прост – Oris PA-170.4 действительно разрабатывался корейцами (хотя, скажу по секрету, доводился до ума и нашими соотечественниками), а его производство размещено на подконтрольной фабрике в Китае. В итоге удалось сохранить баланс – нормальное качество и приятная цена.

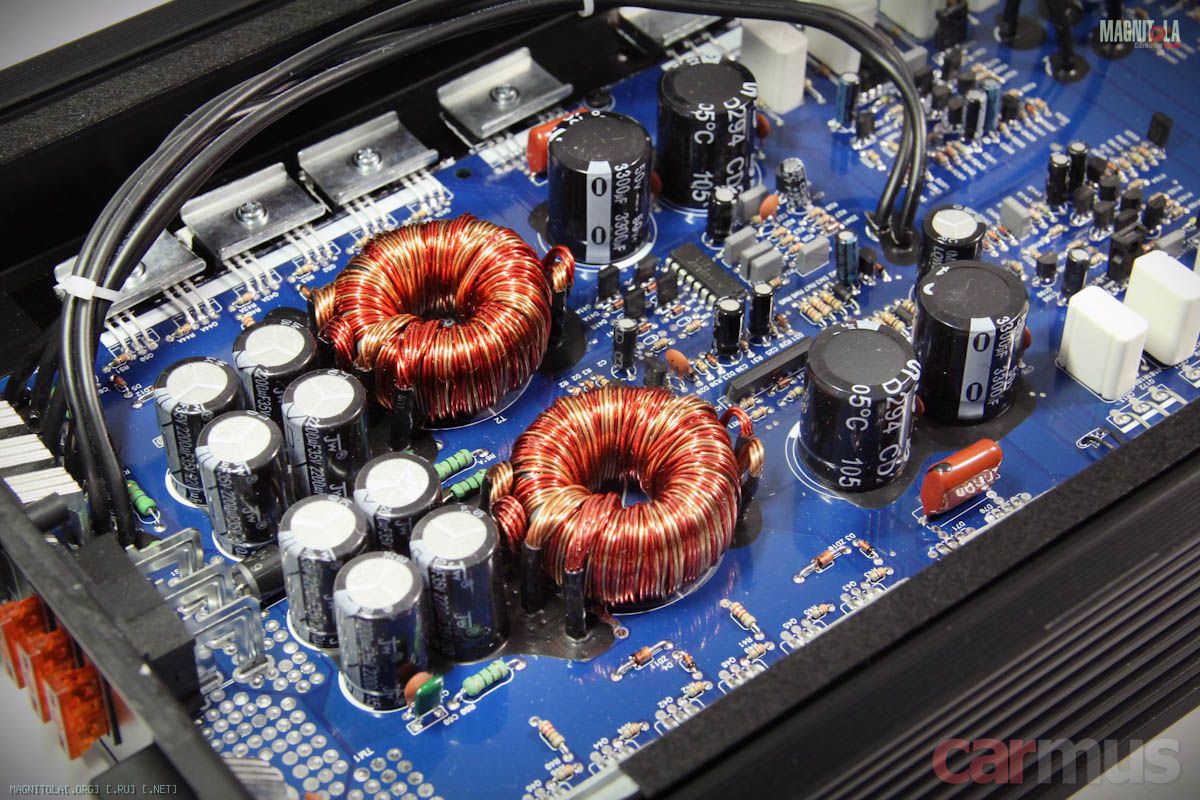

Блок питания "подпёрт" на входной стороне конденсаторами с суммарной ёмкостью 17600 мкФ, что очень недурно. На выходе – по 6600 мкФ в каждом плече.

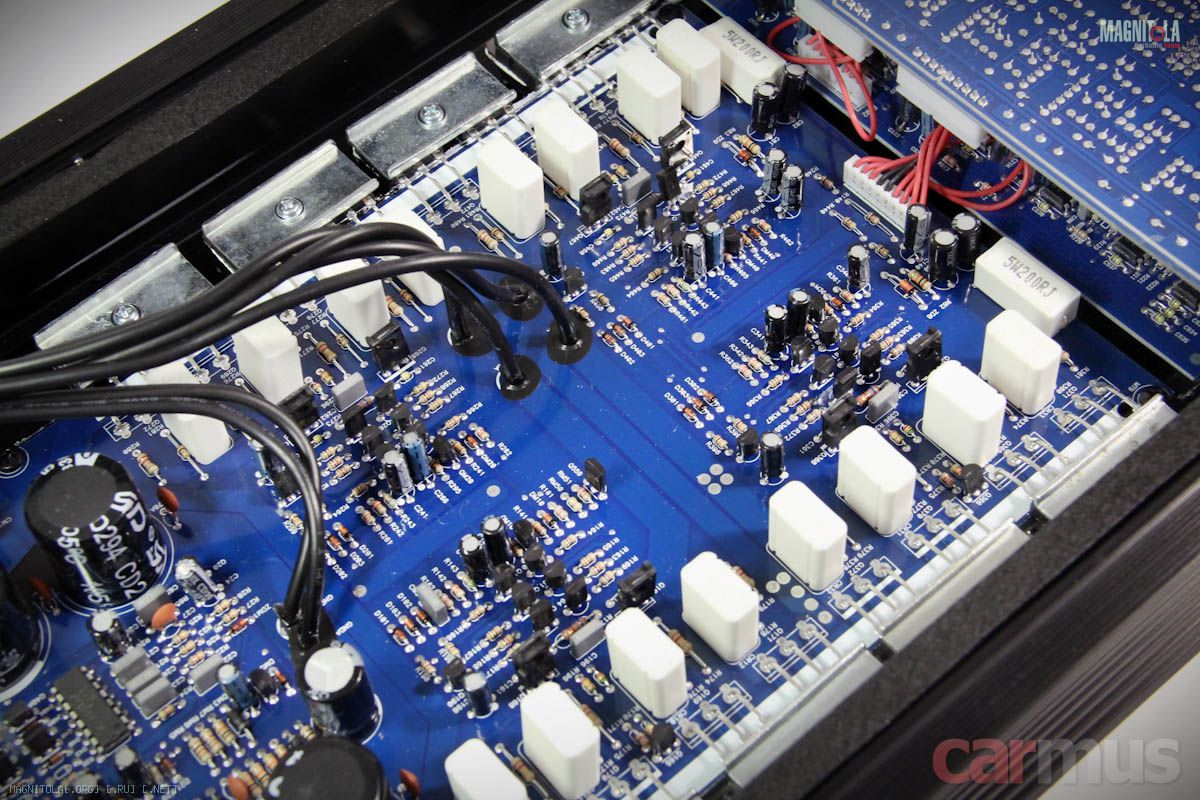

В усилительной части платы чётко выражены четыре зоны каждого из канало

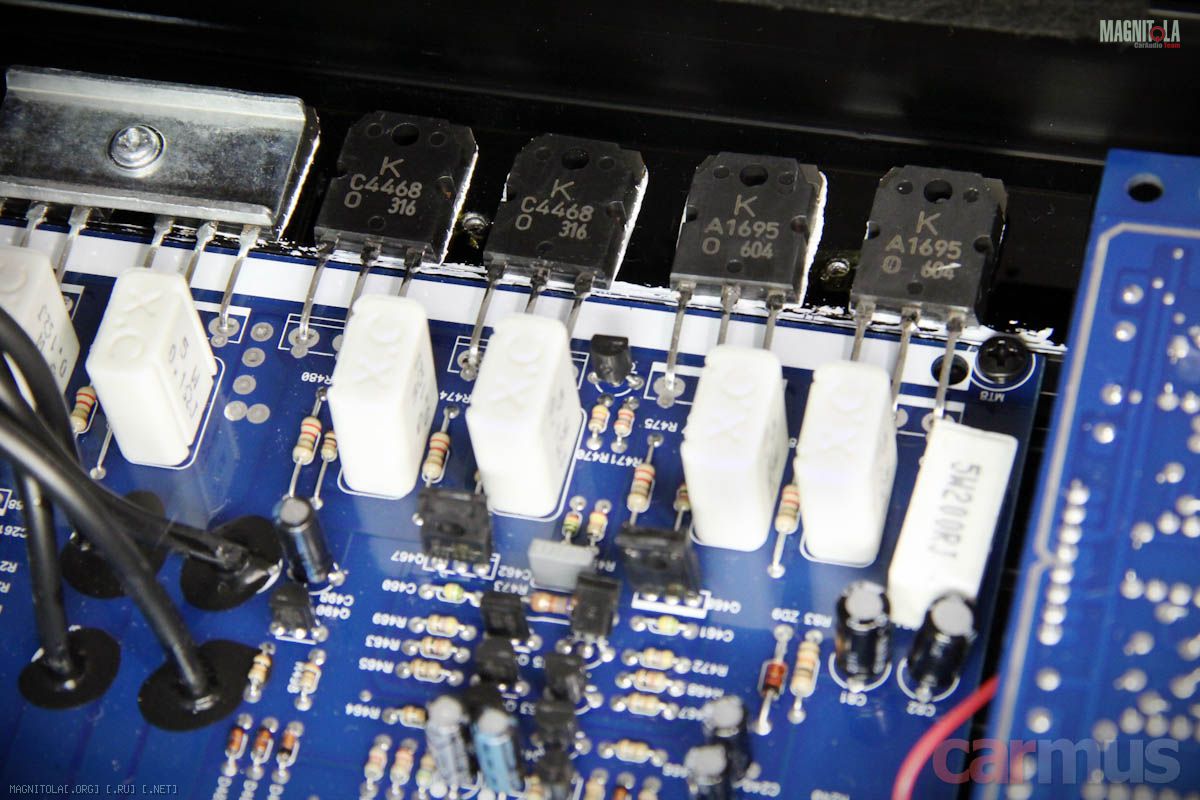

Силовые выходы собраны на сдвоенных комплементарных биполярах 2SC4468 и 2SA1695.

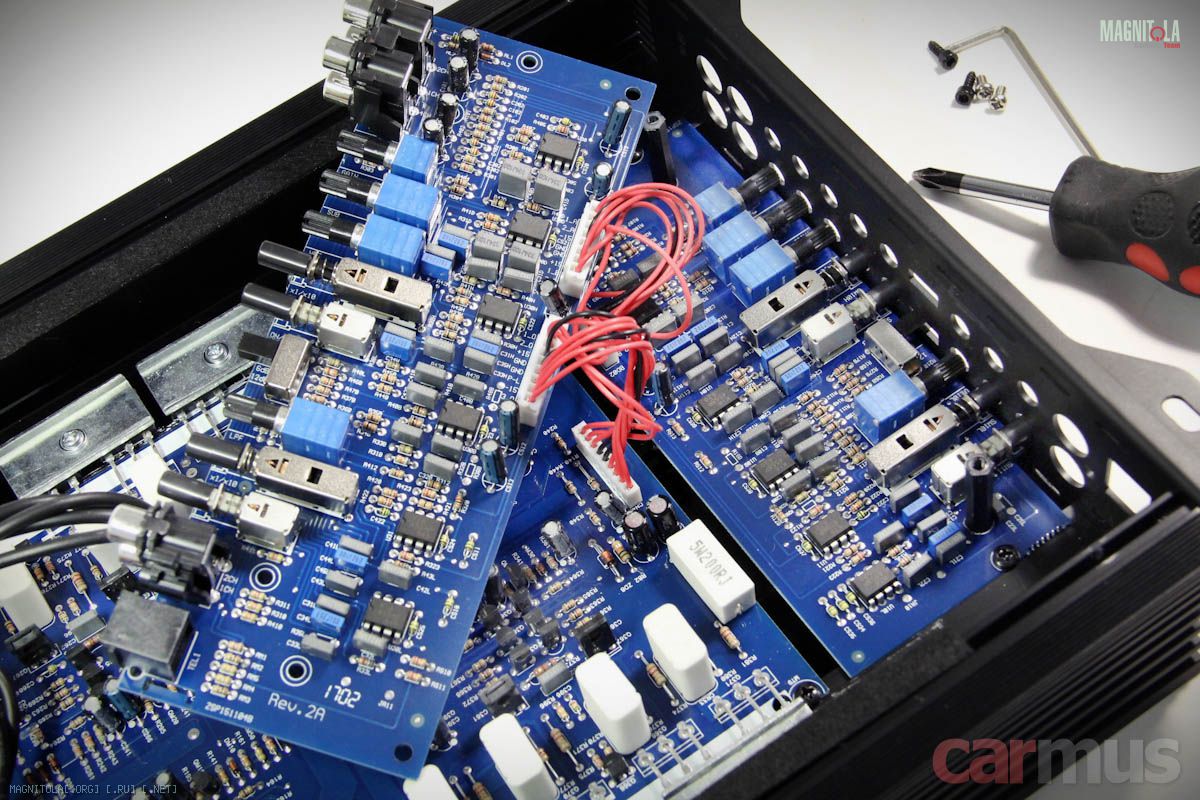

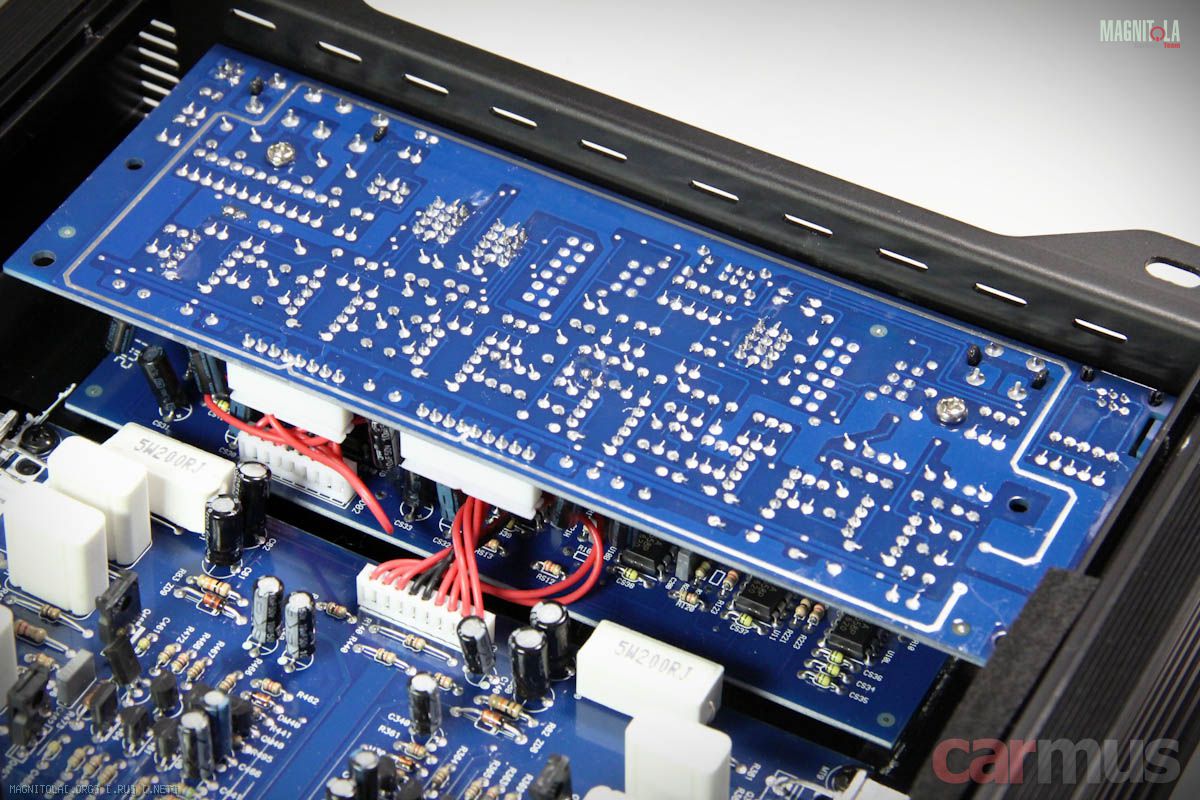

Блок фильтров выполнен отдельными модулями на двух платах:

В линейной части, кстати, используются операционники KIA 4558P (KEC, Korea Electronics).

Измерения

В первую очередь меня, конечно же, интересовала работа фильтров. Действительно ли их можно настроить настолько точно, как это обещает описание. Для этого открываю инструкцию, кладу перед собой и просто снимаю АЧХ при разных положениях регуляторов.

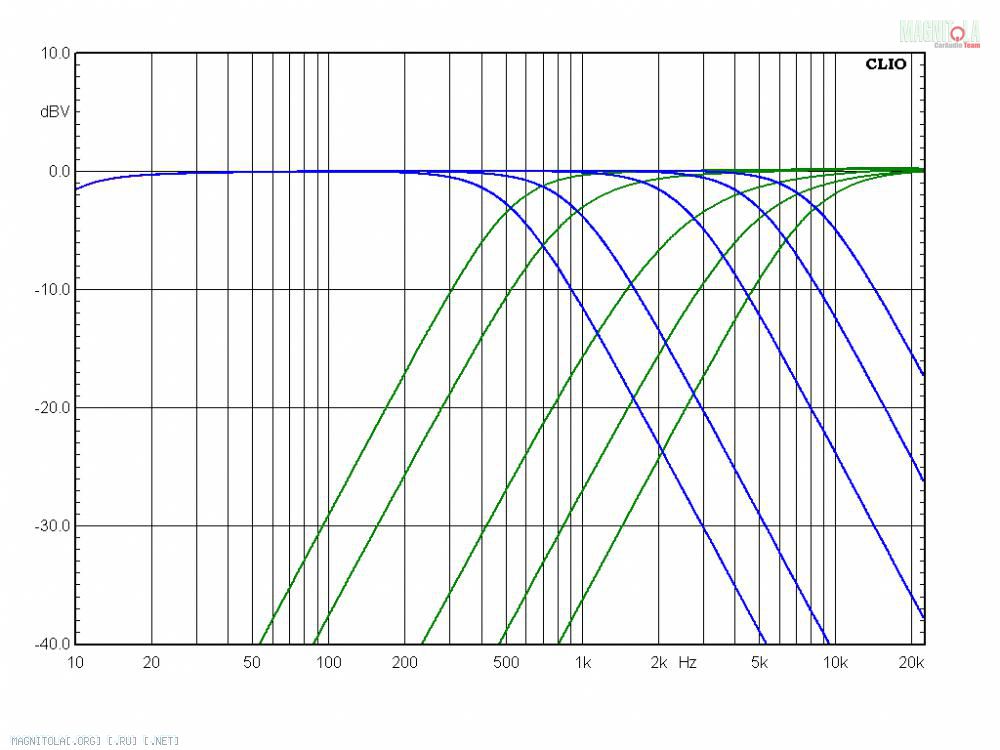

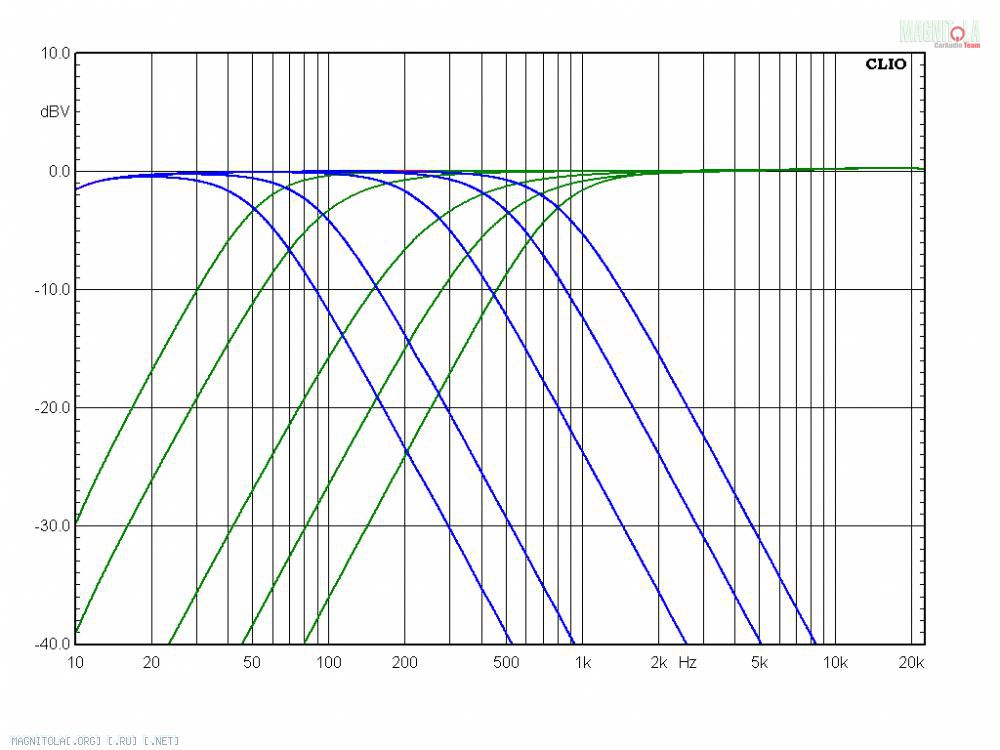

Ну что сказать, по фильтрам полный и безоговорочный зачёт. Линейность великолепная, крутизна и добротность стабильные (что почему-то большая редкость в этой цене), выставить нужную частоту очень легко. Точность настройки, считаю, просто отличная, отклонения несущественны даже на графиках, а на слух – и вовсе будет идеал:

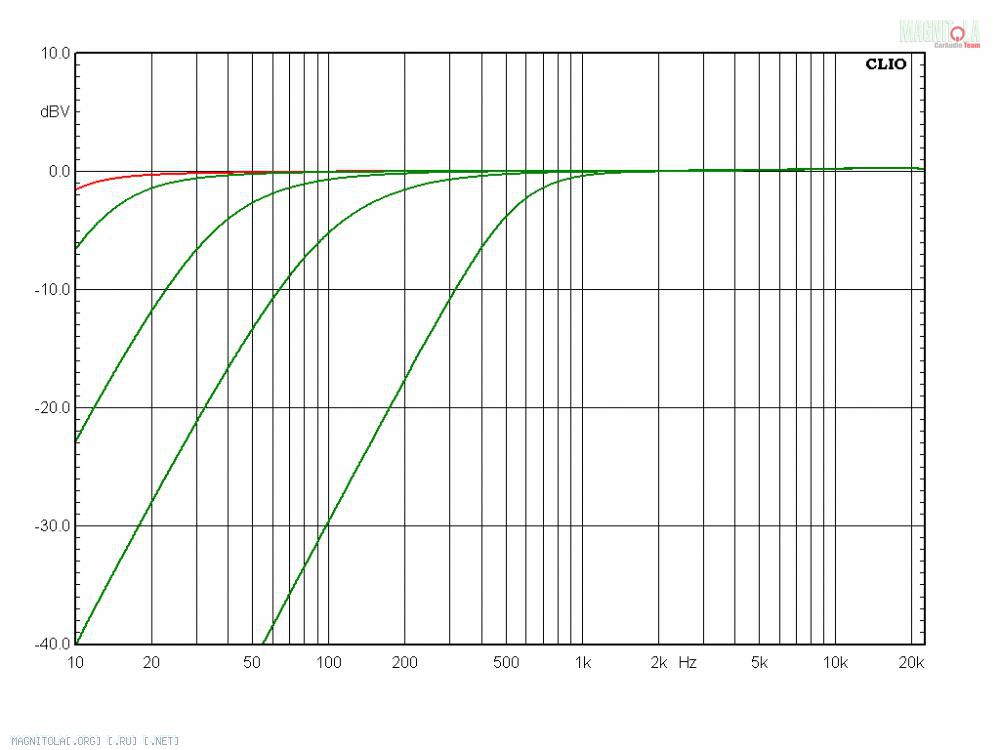

Конечно, верхняя граница сабсоника в 500 Гц выглядит как-то уж сильно избыточно, но первая половина хода регулирует срез в диапазоне до 50 Гц, так что на самом деле проблем с настройкой не вижу:

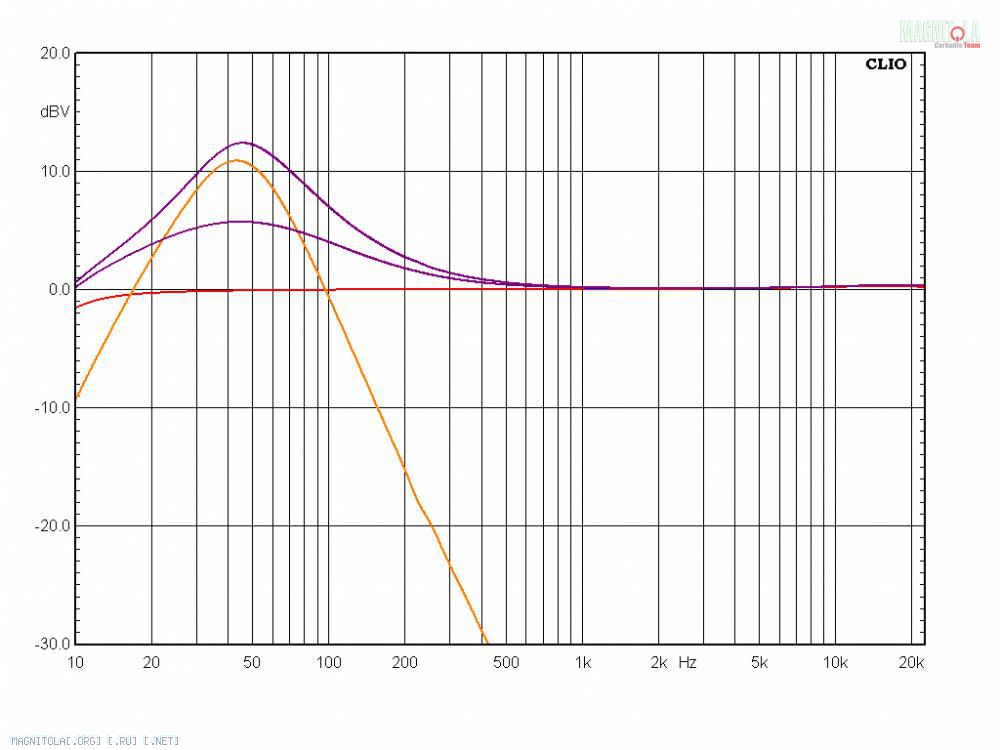

Ну и бас-буст. Хоть я и не считаю его какой-то архинеобходимой настройкой, но заявка тоже выполняется – 6 и 12 дБ с центром примерно между 40 Гц и 50 Гц:

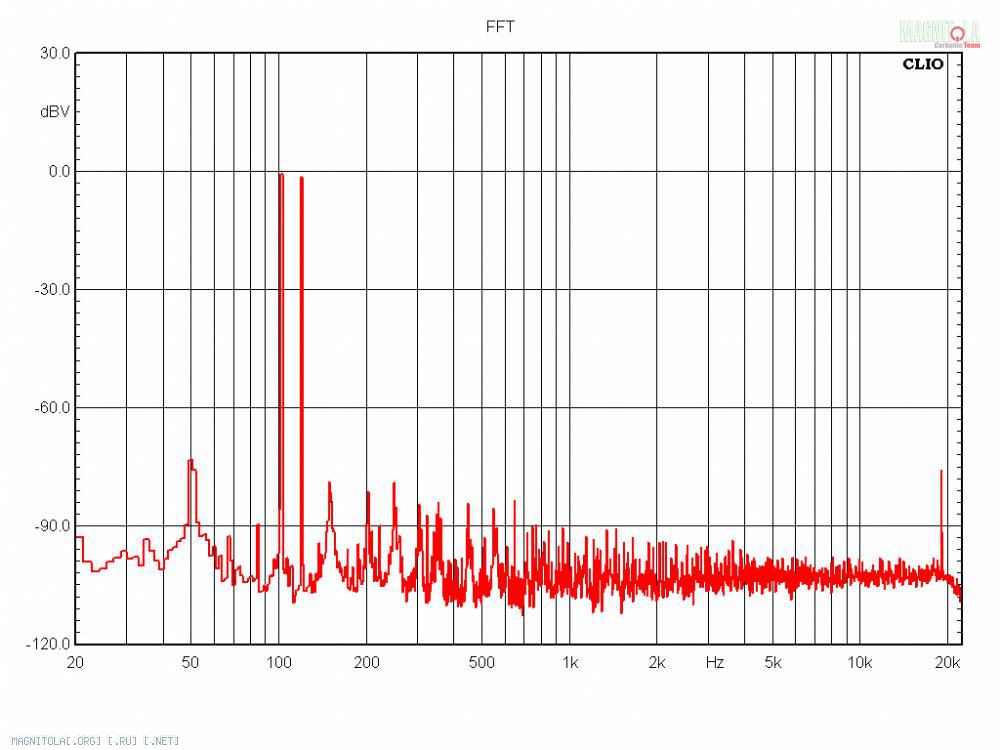

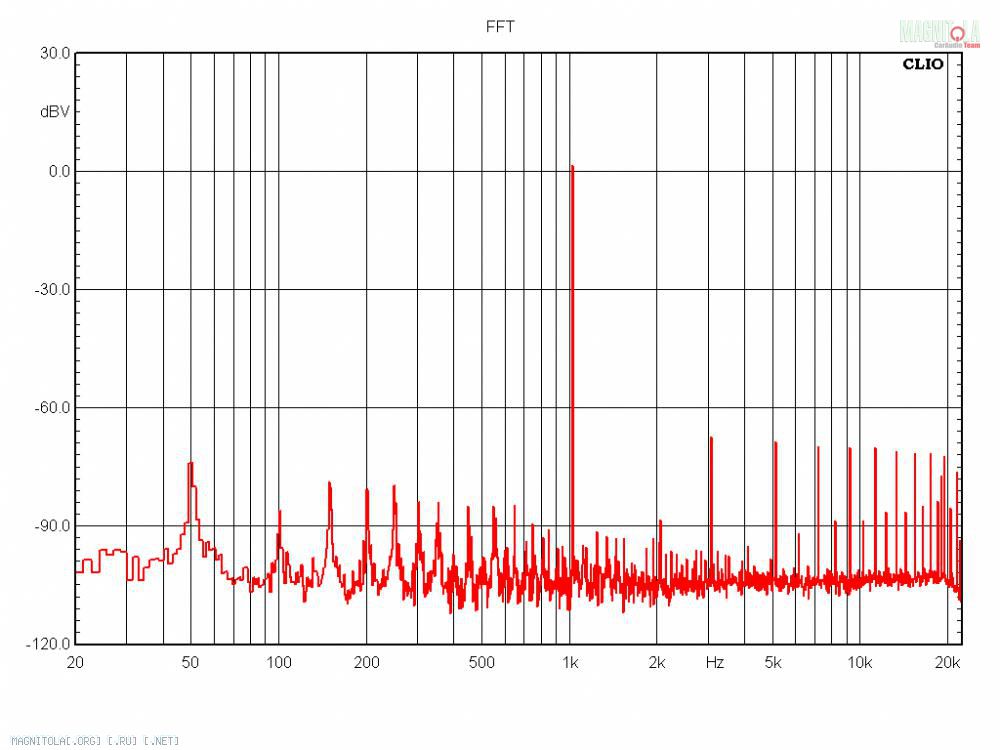

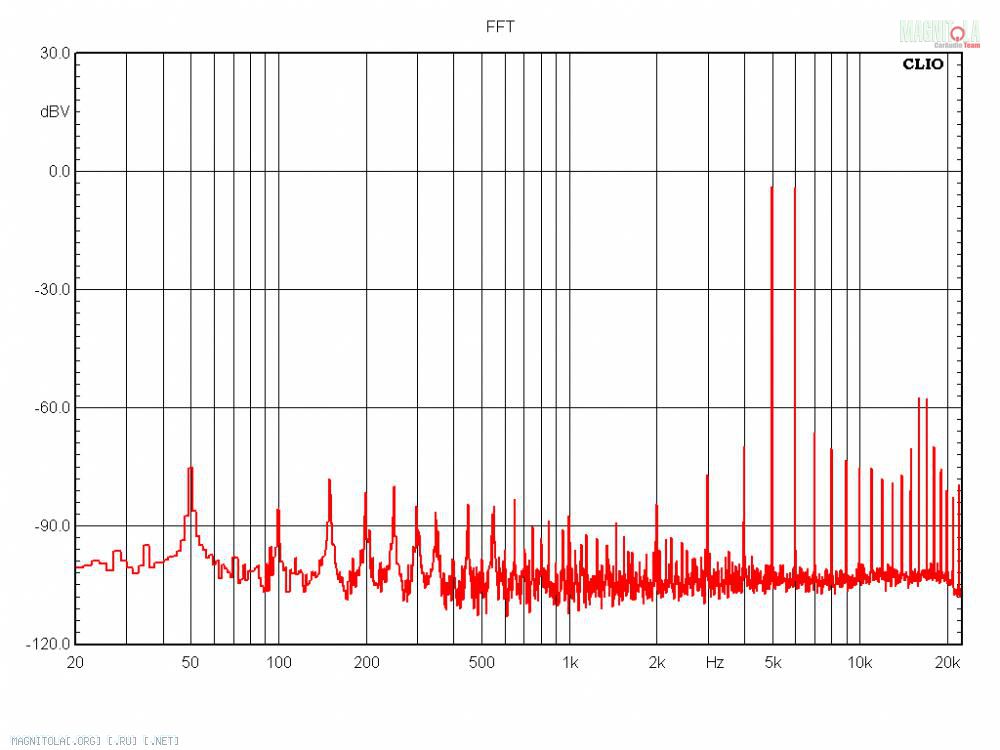

Теперь немного о работе усилительной части. Тут, как обычно, снимаю спектры выходного сигнала при подаче на вход разных сочетаний частот. Не скажу, что спектр такой уж чистый, присутствуют и верхние гармоники. Но их уровень невелик – величина КГИ (коэффициента гармонических искажений) всего лишь несколько сотых процента.

Вообще, похоже на то, что усилитель работает ближе к классу В почти на грани фола, как и большинство усилителей, на которых пишут "Класс АВ". Это логично, когда стоит задача максимально выжать все возможности традиционных схемных решений, сохранив минимально возможные искажения.

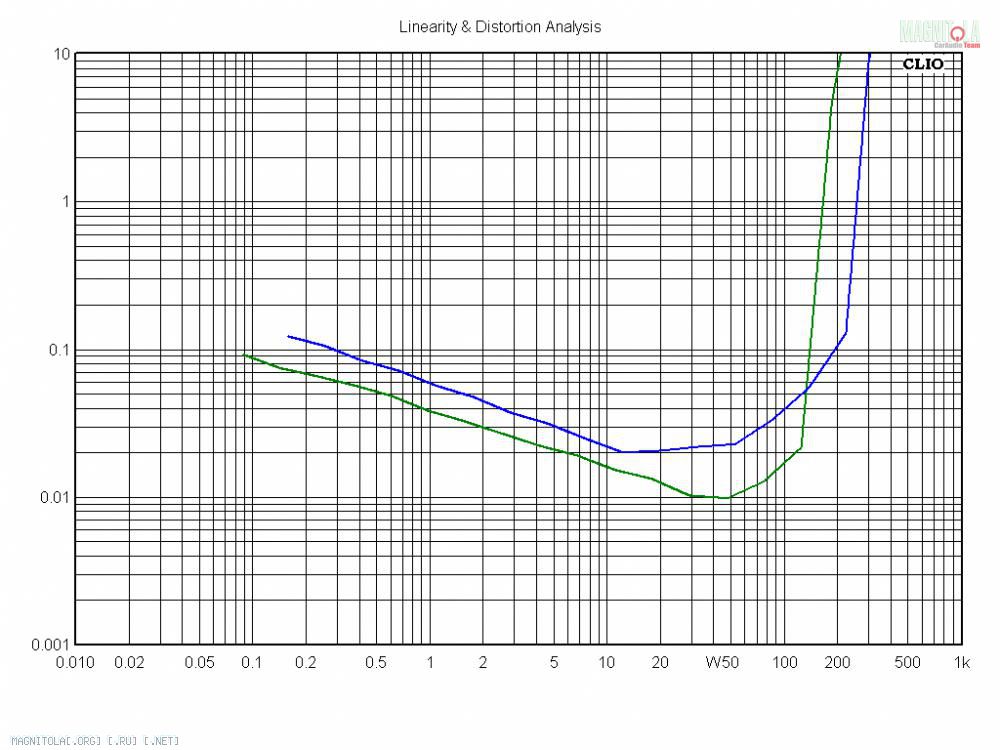

Только если уж откровенно, в большинстве мощных усилителей в аналогичной цене с искажениями получается вообще полный абзац (измерял несколько таких и по этой причине просто отказался от их обзора). Здесь же искажения более чем умеренные, и за них совсем не стыдно:


Заявка мощности для нагрузки 4 Ом выполняется "на самом краешке", а вот на 2 Ом реальная мощность оказалась даже повыше. По этой части зачёт:

• Номинальная выходная мощность на 4 Ом (THD=1%) – 170 Вт
• Номинальная выходная мощность на 2 Ом (THD=1%) – 259 Вт

Звучание и выводы

Учитывая, что усилитель проектировался из принципа "как можно больше мощности в умеренной цене", звучание оказалось совсем не провальным. Да, это не аудиофильская модель, и он не вдаётся в какие-то там подробности и не прорисовывает "эмбиенс". Но, простите, вы на нём Вольфганга Амадеича что ли собрались слушать?
Зато звучание напористое, чёткое и драйвовое, никакой "вялости". Как раз то, что надо для активной ритмичной музыки. Эдакий добротный "концертник" в хорошем смысле этого слова.
Так что лично я его вижу в первую очередь в системах с претензиями на повышенный запас громкости. Причём, я не имею ввиду только лишь "эстраду". Он прямо просится на сдвоенный фронт (причём, хоть с самыми тяжёлыми мидбасами) и на саб мостом. Мощности в таком применении – за глаза хватит, контроль хороший. Фильтров – тоже на все случаи жизни. Короче, когда нужно максимум мощности в минимальной цене, могу смело его рекомендовать – в отличие от некоторых, этот усилитель проверку прошёл.

Плюсы
Простая и надёжная конструкция, качественная сборка
Фильтры великолепны – как по диапазонам, так и по точности настройки
Возможность организовать полосовой фильтр
Высокая неискажённая мощность
Приемлемая цена для своих достоинств

Минусы
Корпус по нынешним временам великоват
