Выпуск модификаций и модернизированных версий – обычное дело в автомобильном аудио. Иногда это мелкие и малозаметные доработки, а иногда новые ревизии отъезжают от исходных версий дальше, чем левая нога Волочковой от правой. Ровно так получилось с Hellion HAM-6.80DSP, который впервые вышел на рынок меньше полутора лет назад.
Собственно, концепция у него не изменилась – это по-прежнему 6-канальный усилитель с 8-канальным процессором (цена на текущий момент составляет 31000 рублей). Все настроечные плюшки остались при нём (даже кое-что добавилось, например, подмешивание сигнала с аналоговых входов к цифровым). Но вот по источникам, да и вообще по применимости, его возможности заметно расширены.
Плюс появилась влагозащита по классу IP54, что логично: с таким форм-фактором (да ещё имея высокий КПД и умеренное токопотребление) HAM-6.80DSP действительно просится в мотоциклы, яхты и прочий транспорт «для активного отдыха».
А ещё в опциональных аксессуарах появилась маленькая коробочка HLD-36, с которой можно подключать процессоры Hellion по высокому уровню не только к базовым штаткам, но и к продвинутым (но играющим от этого не намного лучше, иначе их апгрейд не был бы поставлен на поток), с более мощными усилителями… Но обо всём по порядку.
Что добавилось в подключении источников

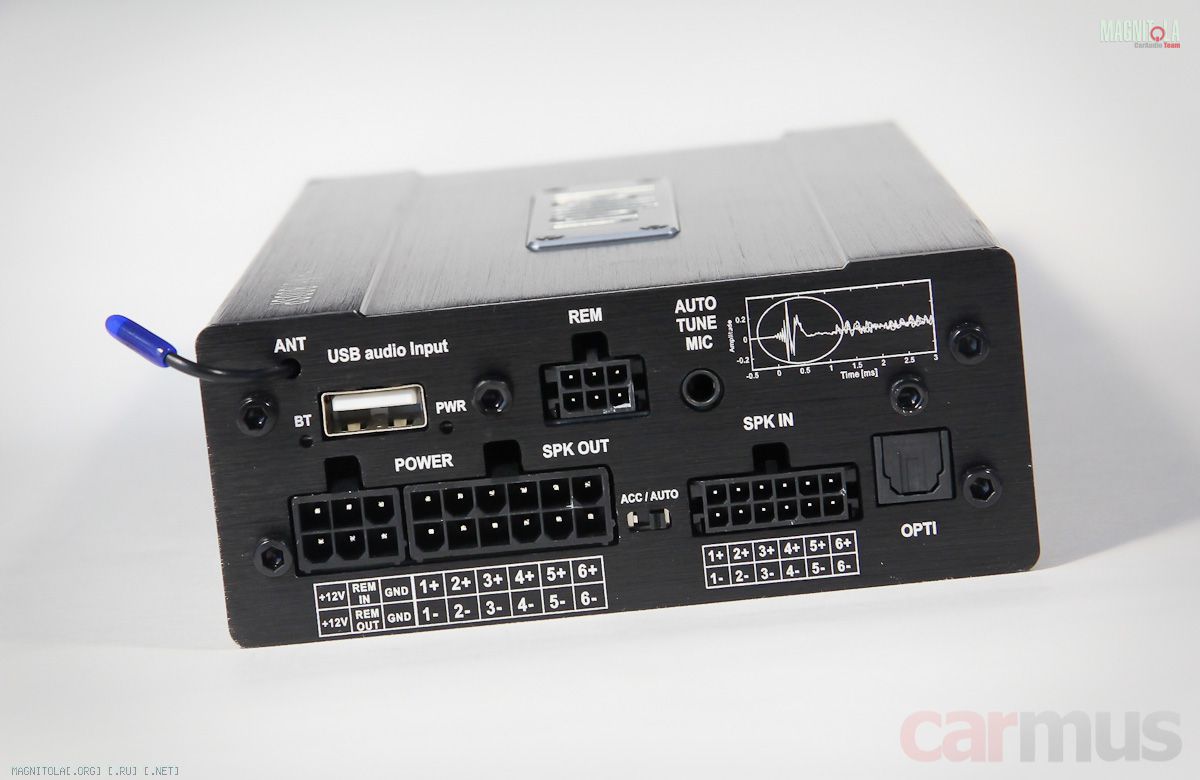

Внешне отличить новую версию HAM-6.80DSP от старой (этот процеусь был на тестировании сразу после выпуска в продажу) можно по иной компоновке разъёмов.
Встроенный модуль Bluetooth – это первое. Раньше он предлагался опционально в виде «свистка», теперь докупать его не нужно. Причём поддерживает несколько кодеков, включая ACC и aptX HD. Снаружи выведен короткий хвостик антенны.
Вход USB Audio – второе принципиальное отличие. По сути, позволяет подключать процессор в качестве внешней звуковой карты. Хороший способ загнать в него сигнал в хорошем качестве, например, с ГУ на Android (нынче многие модели поддерживают вывод звука через OTG). Или со смартфона – с того же Android или с iPhone.

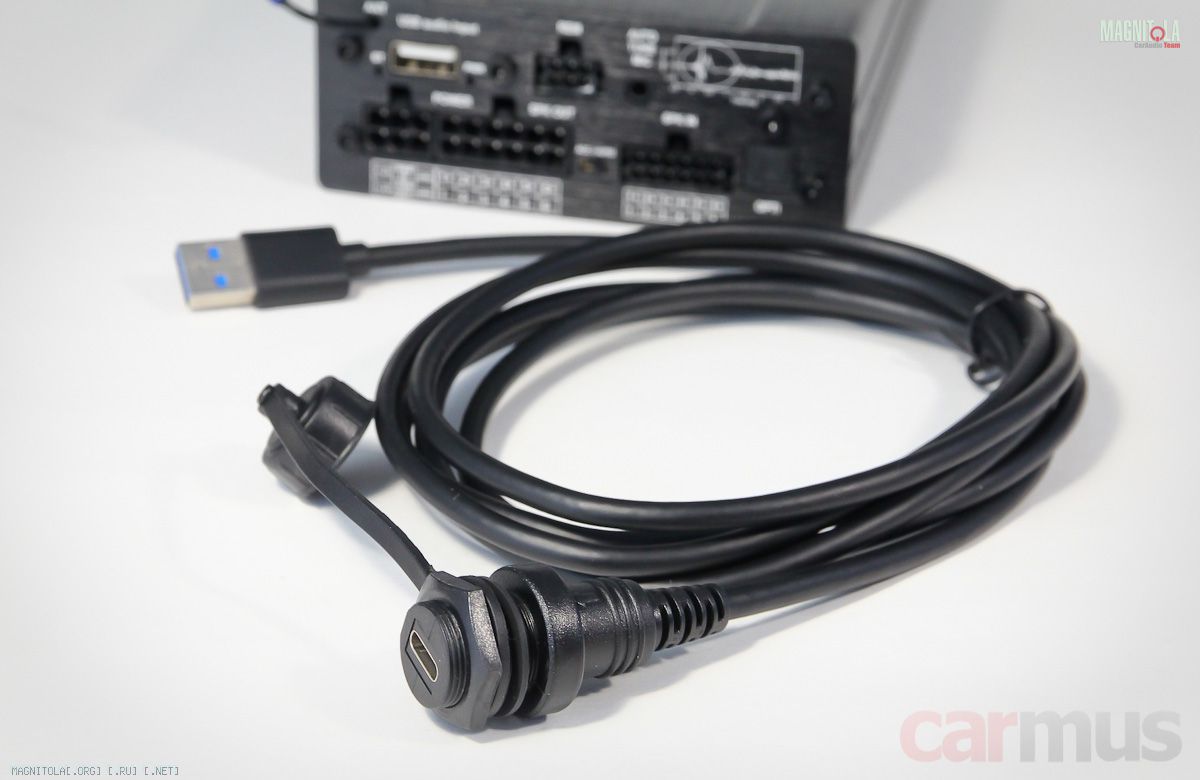

Со смартфонами, правда, нюансов чуть больше, причём значительная их часть связана с питанием. Для решения этой проблемы Hellion начал предлагать опцию, состоящую из двух USB-кабелей.
Первый кабель – просто удлинитель (можно выбирать длину 1,5, 3 или 5 метров) с врезным разъёмом Type-C.
И второй кабель – это сам шнур USB OTG с питанием. Он вставляется одним концом Type-C в смартфон, вторым Type-C – в удлинитель к процессору. А третий конец (тот, который обычный) – вставляется в любое зарядное устройство, и по нему подаётся питание одновременно с работой OTG соединения.
Высокоуровневые входы – третье отличие текущей ревизии. Если в первой версии было 4 входных канала, то сейчас их уже 6. Дополнительная пара – далеко не лишняя: она заметно расширяет область использования Hellion. К примеру, если 4 входа позволяют подключаться лишь к базовым штаткам, то имея 6, можно апгрейдить более сложные штатные системы с поканалкой.
И тут возникает ещё один нюанс. Многие штатные системы с поканалкой имеют усилители повышенной мощности (привет, BMW, Mercedes, Land Rover и т. п. в дорогих, но неиграющих комплектациях). И это становится проблемой для многих процессоров – ранняя перегрузка входов (программная регулировка чувствительности тут ни при чём, перегружаются физически именно входные цепи).

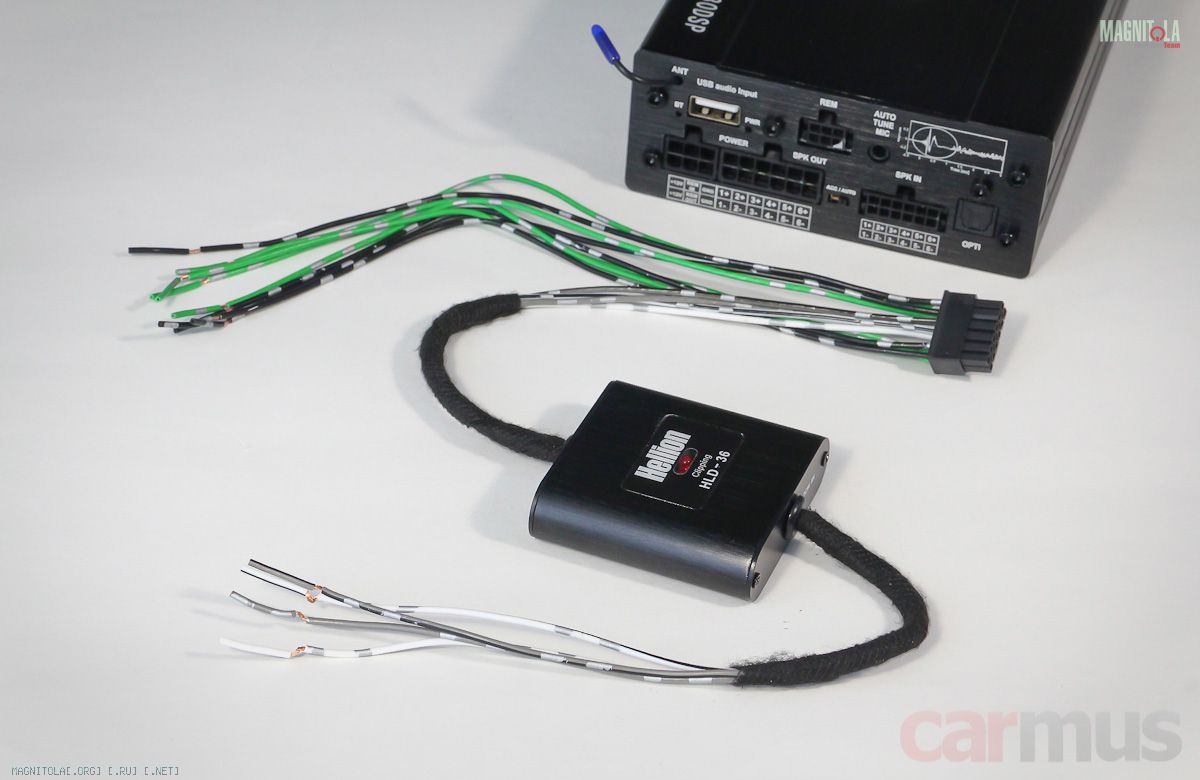

Для подключения к таким штаткам как раз и нужна та самая коробочка, о которой упоминал в начале. Это опциональный преобразователь высокоуровневого сигнала. Нет, не в линейный, а… тоже в высокоуровневый, но с уменьшенной амплитудой, которая уже не перегрузит входы процессора. Называется Hellion HLD-36, продаётся отдельно и стоит 3500 рублей.
Тонкости использования преобразователя Hellion HLD-36
По задумке этот преобразователь позволяет подключать Hellion к штатным системам, у которых сигнал достигает величины 36 Вольт. Причём подразумевается именно среднеквадратическое значение сигнала, а не амплитуда и не полный размах peak-to-peak, так что запас даёт достаточный.
Поскольку нужды «гасить» сигнал по всем входным каналам обычно нет, преобразователь сделан 2-канальным. Подключается в разъём высокоуровневых входов вместо родного хвоста проводов. Через него подключаются каналы 3 и 4, а остальные каналы заходят в клеммную колодку по-прежнему напрямую.

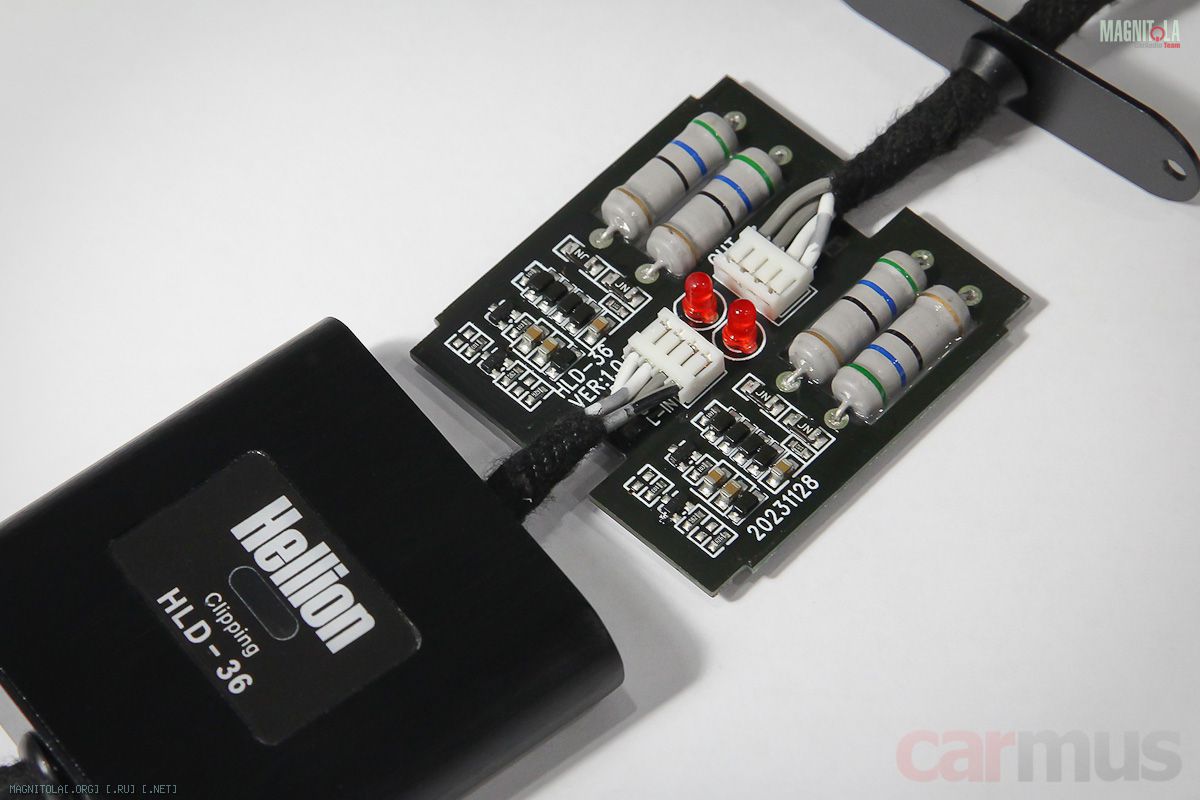

Устроен HLD-36 довольно просто. По сути, это пассивный (т. е. не требующий внешнего питания) балансный резистивный делитель напряжения с индикатором перегрузки. Последний загорается при достижении сигналом величины 32 Вольт (RMS, среднеквадратическое значение) – небольшое полезное дополнение.
Входной импеданс HLD-36 составляет 8 Ом, так что штатки с самодиагностикой бунтовать не должны. Кстати, это же позволяет использовать его в качестве просто 2-канальной «обманки» при подключении любых других процессоров, усилителей и процеусей других брендов.
Хотя, если продолжать в этом направлении, ничто не мешает использовать преобразователь с ними и по своему прямому назначению – снижение уровня высокоуровневого сигнала. Но тут нужно помнить про одну важную штуку. Сейчас расскажу подробней.
Как HLD-36 работает с процессорами Hellion и других производителей
Входной импеданс высокоуровневых входов Hellion составляет 8 Ом (у некоторых моделей чуть выше, но примерно того же порядка). А вот у других производителей входы могут отличаться сильнее, причём у некоторых доходить до сотен Ом. В этом случае ослабление сигнала будет, соответственно, тоже разным.

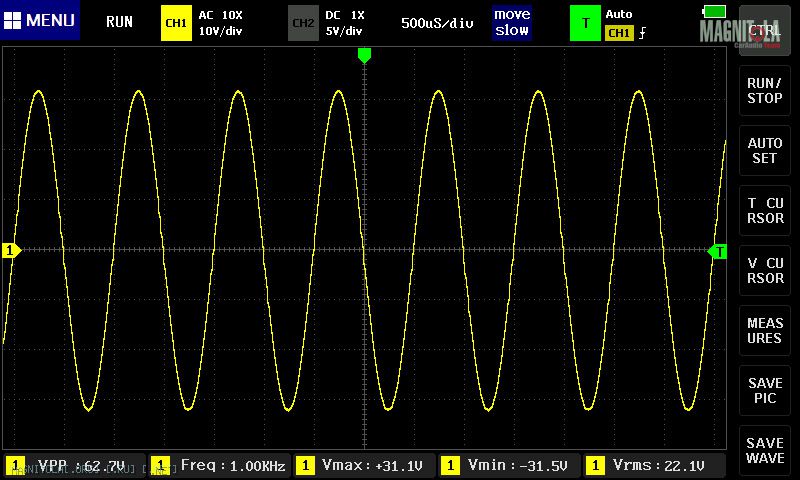

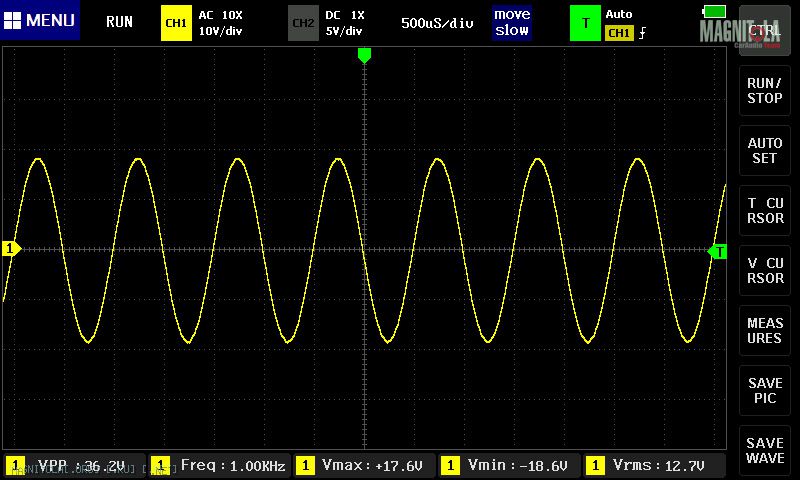

Для понимания простой эксперимент. Беру обычный усилитель, подключаю к нему HLD-36. Подаю синус, чтобы на входе преобразователя получился сигнал с приличным размахом. Это будет имитация подключения к штатной системе.
При неподключенной нагрузке (ну ок, назовём это воображаемой нагрузкой с бесконечным входным сопротивлением) выходной сигнал полностью повторяет входной (делитель построен как симметричный 4-полюсник).
Подключаю Hellion HAM-6.80DSP (входной импеданс 8 Ом). На его высокоуровневом входе сигнал гасится чуть меньше, чем в 17 раз (около 24 дБ по напряжению).
Честно говоря, поначалу я удивился столь жёсткому обращению с сигналом и обратился за разъяснениями к разработчику. Оказалось, эта степень аттенюации выбрана экспериментально – брали «злую» штатку, подключали через макет делителя Hellion HAM-6.80DSP и подбирали аттенюацию так, чтобы потенциал усилителя полностью раскрывался, но при этом высокоуровневые входы гарантированно не перегружались. По итогу при включении через HLD-36 процеусь способен корректно принимать сигнал вплоть до 36 Вольт (среднеквадратическое значение, RMS).

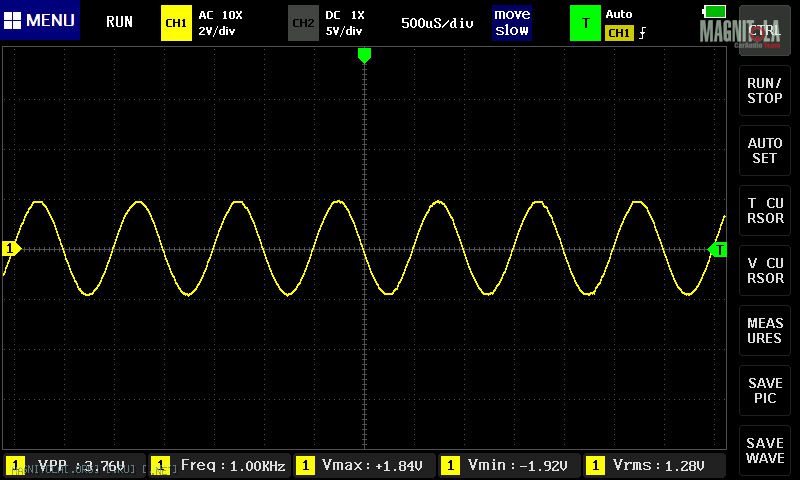

А что, если у нас подключен не Hellion, а другой процессор? Например, у которого высокоуровневые входы имеют более высокий импеданс? Ведь порой он может составлять десятки Ом. Взял резистор 75 Ом, подключил. С такой нагрузкой ослабление амплитуды составляет всего 2,5 раза (чуть меньше 8 дБ по напряжению).
А если входной импеданс составляет все 150 Ом, то HLD-36 уменьшит амплитуду совсем немного – меньше, чем в 2 раза (примерно на 5 дБ по напряжению, если быть точнее).
Короче, использовать HLD-36 со сторонними процессорами можно, но обязательно обратите внимание на входной импеданс высокоуровневых входов. Чем он выше, тем меньше получится ослабление сигнала.
Что еще поменялось в новой версии Hellion HAM-6.80DSP
Одно из важных внутренних отличий от первой версии – упомянутая в самом начале влагозащита по классу IP 54. Понятное дело, на поливание из шланга он не рассчитан, но конформное покрытие плат – это лишняя гарантия от коррозии во влажной среде. И, кстати, дополнительная надёжность в условиях повышенных вибраций (SMD-элементы получают дополнительную фиксацию слоем лака).

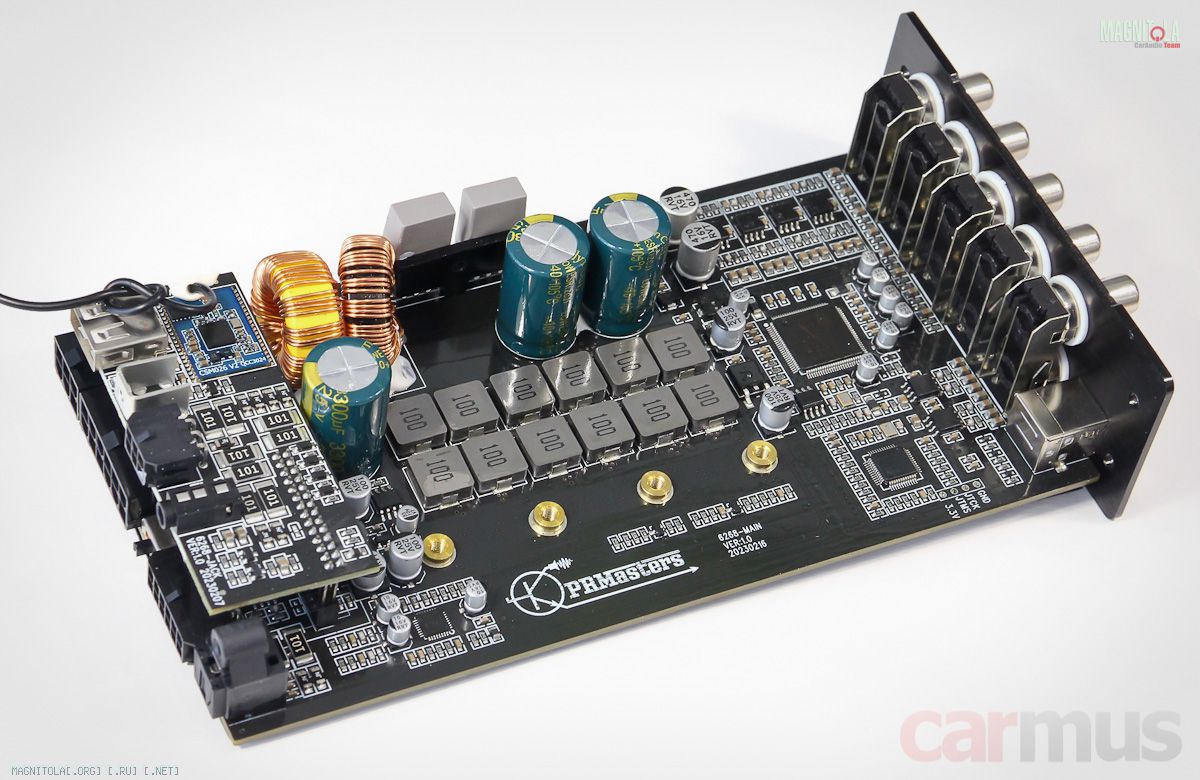

Из принципиальных отличий – часть, отвечающая за подключение USB Audio и модуль Bluetooth с чипом Quallcomm QCC3034 с поддержкой в том числе кодеков ACC и aptX HD.

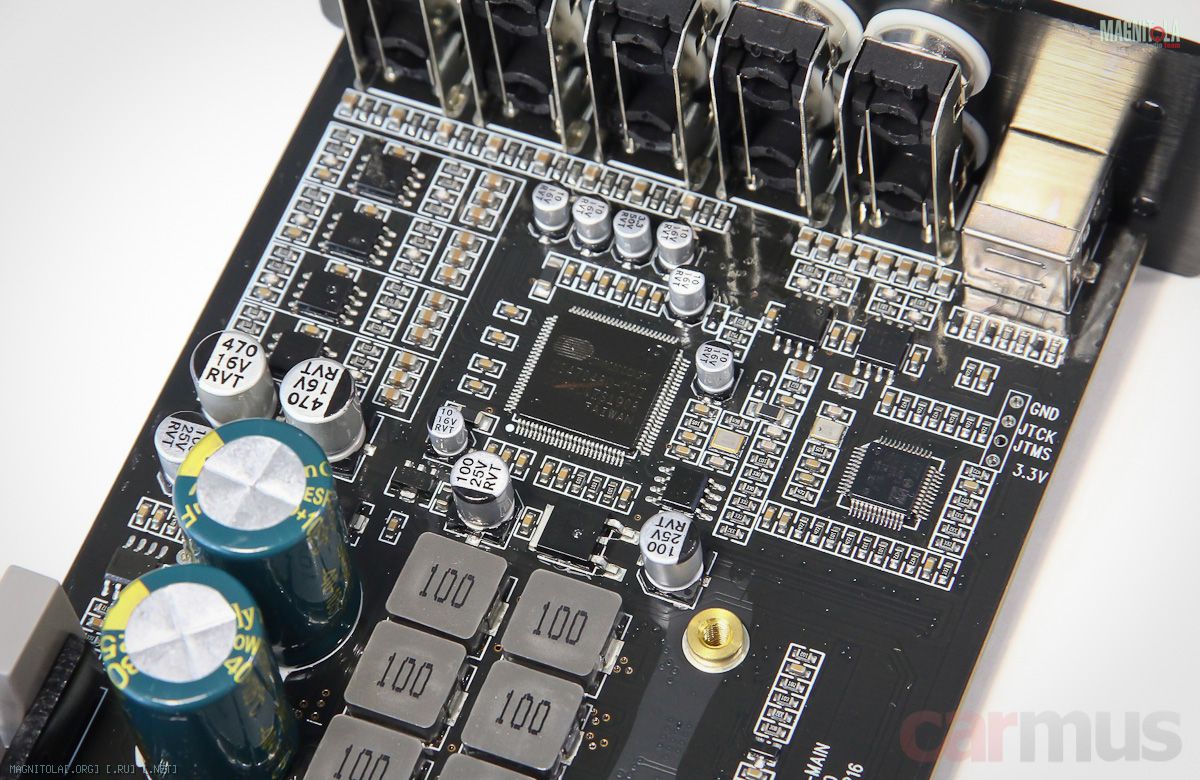

В остальном «база» осталась практически прежней. Обработка сигнала возложена на чип CS47048 от Cirrus Logic, выходная усилительная часть построена на TPA3116.
Коротко по делу
Казалось бы, все изменения – по мелочам, но круг применения процеуся, как видите, расширился заметно. Конформное покрытие платы – и вот уже процессору открыта дорога не только в автомобили, но и в категории Marine, Power Sport и мотоциклы (хотя и в машинах это тоже не лишнее). Плюс два входных канала к имеющимся – и вот вам применение для апгрейда штаток посложнее, не только базовых. Добавили преобразователь HLD-36 – и вот уже охвачены штатки с мощными каналами. Плюс к этому уже встроенный Bluetooth с поддержкой aptX HD и ещё – USB Audio. Причём даже шнурок OTG с питанием предлагается. В общем, прогресс заметный, можно брать на заметку.
