  • Проверка на дорожках. Из жизни частот. Новый метод коррекции частотных характеристик громкоговорителей

    Задача неискажённой трансляции звуковой программы от исполнителя к слушателю стара как мир. Как мир электроакустики...

    Одно из необходимых условий для этого — отсутствие линейных искажений. С беглого академического взгляда всё кажется очень простым: померили частотную характеристику, создали корректирующий фильтр, и дело сделано. Очень много таких попыток было предпринято, но результата так и нет. Конечно, по мнению авторов этих попыток и их поддерживающего маркетинга, результат есть. Но бесстрастный мир профессионалов остаётся при другом мнении.
    Проблема в том, что технические средства оценки звуковых систем принимают и оценивают звук иначе, чем человеческий слух. Они «видят» больше «проблем», чем наше слуховое восприятие (как бы парадоксально это ни звучало). Эти проблемы берут своё начало в физической интерференции звуковых волн в месте измерения звукового давления. Но интерференция наступает только тогда, когда пришли, в простейшем случае, два сигнала — прямой и отраженный (установившийся случай). Но на какой-то короткий миг есть только прямой сигнал и отсутствует интерференция. Нашему слуху этого короткого мига хватает, чтобы сделать оценку.

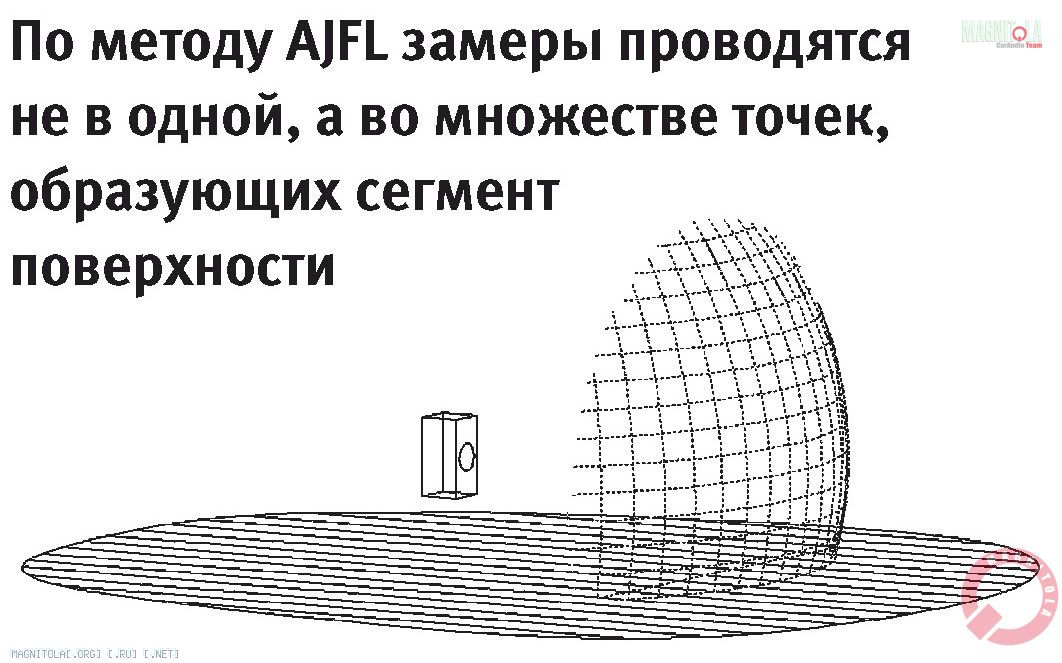

    По методу AJFL замеры проводятся не в одной, а во множестве точек, образующих сегмент поверхности
    Попытаюсь доказать временную избирательность слуха и его способность игнорировать интерференцию двумя простыми для повторения экспериментами. Опыт первый. Тестовый сигнал «чирп» (синусоидальный сигнал с быстро меняющейся частотой), короткий, 150 — 300 мс, логарифмический, субъективно звучит абсолютно по-разному, когда воспроизводится, начиная с низких частот к верхним и наоборот. Играя «вверх», сигнал кажется тусклым, с потерянными верхами. Играя вниз — звучит красиво, музыкально, с ярко выраженными верхами. А для спектроанализатора оба случая одинаковы и неразличимы.
    Опыт второй. Сядем перед классической стереосистемой. Подадим моносигнал. Если в системе всё в порядке, услышим узкий воображаемый источник звука ровно посередине между громкоговорителями. Теперь сами подвигаемся из стороны в сторону. При этом мы услышим лишь, что воображаемый источник будет слегка перемещаться в ту же сторону, что и мы. Теперь поставим на наше место микрофон. Будем слушать сигнал с этого микрофона и подвигаем его. Услышим красивый эффект фленджера, созданный меняюшимся гребенчатым фильтром. Попробуйте.
    Демонстрация метода на выставке AES в Вене в 2007 году
    Итак. По моему мнению (которое я превращаю в реальную технологию уже почти десять лет), надо измерять и оценивать звуковую систему наподобие того, как это делает наш слух. Это оказалось возможным, если вместо попыток что-то понять по результатам измерения звукового давления в одной точке мерить частотную характеристику излучённой звуковой мощности громкоговорителя. Это и есть основа моих работ и решений.
    Хочу взять на себя смелость пересмотреть подход к неискаженной трансляции звуковой программы. Вот классический принцип. В комнате (студии, открытой площадке) перед исполнителем установлен микрофон, который преобразует звуковое давление в пропорциональный электрический сигнал независимо от частоты. За ним тракт передачи (предусилитель, радиоканал, устройство задержки во времени и.т.д., и.т.п.), заканчивающийся усилителем и громкоговорителем в комнате прослушивания. Тракт должен передавать сигнал одинаково, независимо от частоты, а громкоговоритель — пропорционально преобразовывать электрический сигнал в звуковое давление. И опять — независимо от частоты. О том, соответствует ли громкоговоритель этому требованию, мы удостоверились в заглушенной камере на его «акустической оси» и теперь ждём успеха. Часто это ожидание оказывается напрасным и наивным.
    Подход, который я развиваю — другой. Громкоговоритель в месте прослушивания для получения неискажённого звукового образа должен излучать такую же или пропорциональную по спектральному составу и временным характеристикам звуковую мощность, какую излучает музыкант в месте исполнения.
    Правильность этого подхода уже неоднократно была проверена на практике и с большим успехом демонстрировалось на выставке AES в мае 2007 года, когда запись аккордеонного дуэта проигрывалась через откорректированный тракт, завершающийся хорошо знакомыми россиянам колонками Radiotehnika S90, и сравнивалась с живым выступлением того же дуэта, согласившегося поучаствовать в эксперименте.
    Кстати: вот ещё эпизод из жизни S90. Небольшой компании, оставшейся от флагмана советской электроакустики — Рижского радиозавода, хватило смелости принять участие в тесте ведущего российского аудиожурнала со своими громкоговорителями бюджетного класса. Результаты были впечатляющими, без единого упрёка по поводу звучания и с комментарием: «Непонятно, почему хорошо звучит», притом что кривые АЧХ никак на это не указывали. Разгадка проста: при отстройке этого громкоговорителя использовалась программа и методика измерения AJFL.
    Точность метода позволяет использовать его в студиях с самыми качественными мониторами, в то же время возможности глубины коррекции настолько велики, что зазвучит даже ведро. Мы и такой опыт ставили...

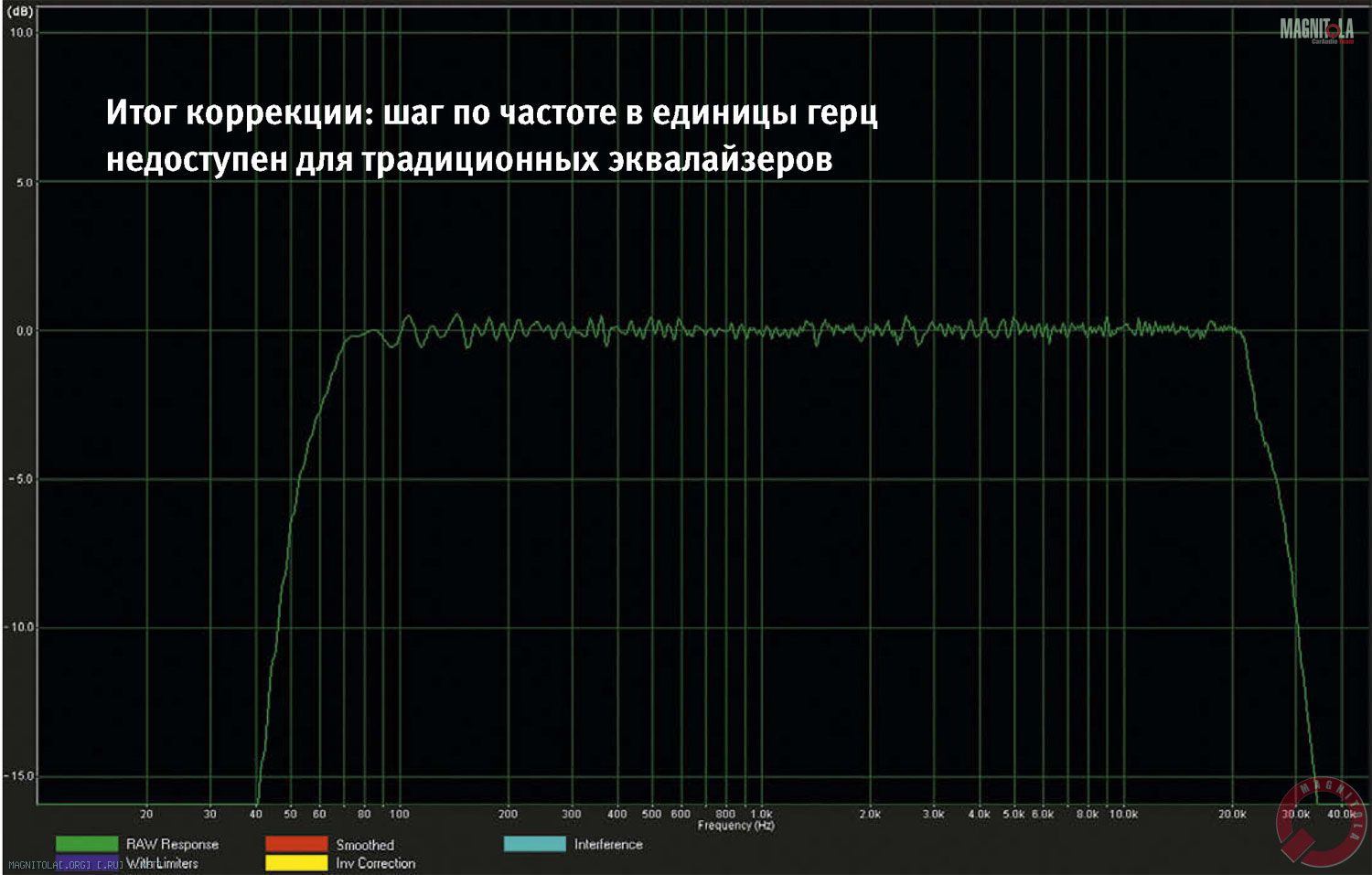

    По синтезированной из множества точечных замеров АЧХ излучаемой мощности программа строит «зеркальную» корректирующую кривую Итог коррекции: шаг по частоте в единицы герц недоступен для традиционных эквалайзеров

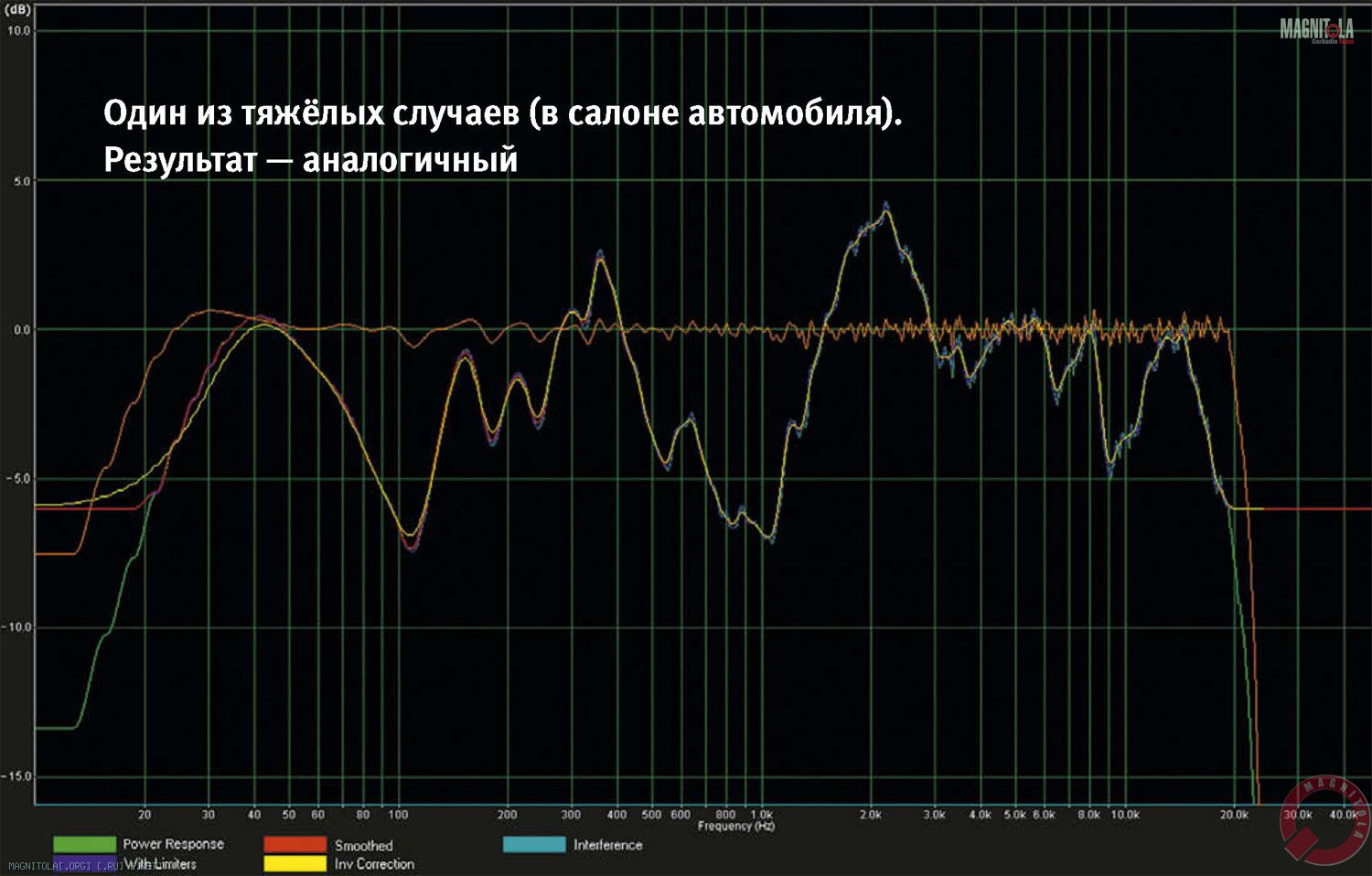

    Один из тяжёлых случаев (в салоне автомобиля). Результат — аналогичный Первая автомобильная модель блока коррекции

    Как на практике реализуется метод коррекции по излучаемой акустической мощности? Измерение акустического давления происходит во многих (примерно 200) точках пространства, расположенных на некой воображаемой поверхности или её сегменте. Проще говоря: измеритель чертит микрофоном в воздухе воображаемую решётку из вертикальных линий, на это уходит около минуты. Специально разработанная программа самостоятельно фиксирует величину звукового давления в отдельных точках, а потом вычисляет частотную характеристику акустической мощности (AJFL), где оказываются учтены факторы интерференции и фазовых сдвигов. На основе этой характеристики синтезируется корректирующая кривая. Она создаётся как зеркальная по отношению к кривой по АЧХ излучаемой мощности, при этом есть возможность следовать этой кривой с точностью, недоступной традиционным эквалайзерам. Дело в том, что в роли эквалайзера в технологии AJFL применён фильтр с конечной импульсной характеристикой — FIR. Для радиотехники он не нов, но в звуковой аппаратуре до сих пор использовался крайне редко. Можно даже сказать, не использовался вообще (мне известен только один прибор с FIR-фильтром, сами его создатели толком не знают, как с ним работать). Происходит это по трём причинам: высокие требования к вычислительной мощности, несущественная практическая выгода от полученной точности и сложность управления, отсюда — возврат к понятным и привычным параметрическим и графическим эквалайзерам.
    И ещё одно: коррекция фазы. В технологии AJFL она происходит автоматически. Дело в том, что если проблему (неравномерность) вызвала минимально фазовая система (а таковой является большинство электрических цепей и фильтров с одним путём сигнала с входа на выход), то, создав минимально фазовый корректор, проблема корректируется идеально — как по амплитуде, так и по фазе. Корректирующий фильтр-эквалайзер, применённый в системе AJFL — именно такой, минимально фазовый.
    В 2010 году появилось и решение для автомобиля. Здесь пришлось несколько доработать как технику измерений, так и приборный блок, ответственный за последующую коррекцию. С учётом более сложной, нежели в обычном помещении, акустики АЧХ излучаемой мощности в салоне снимается в несколько приёмов и в трёх (а не в двух) координатах. Результаты измерения интерпретируются специальной версией программы на ноутбуке и загружаются в блок, который остаётся на борту между источником сигнала и усилителями. В ходе измерения и настройки (это важно) есть возможность, помимо автоматической коррекции по «зеркальной» кривой, вносить и ручную подстройку, для этого предусмотрена подсистема высокоточного параметрического эквалайзера.
    Размеры блока с аналоговыми и цифровыми входами/выходами — 18 x 15 x 5 см, напряжение питания — от 7 до 16 В. Есть вход Remote и выход задержанного Remote для управления включением усилителей. Сейчас в работе упрощённая модификация прибора, вдвое меньше по габаритам и только с аналоговыми входами/выходами. А через пару месяцев будет готова «быстрая» загрузка фильтров через USB-интерфейс. Так что, я думаю, у нас ещё найдётся повод здесь встретиться. А не захотите дожидаться — отыскать меня нетрудно, адрес есть в этом номере журнала.

    Об авторе:

    Раймонд Скурулс — радиоинженер и звукорежиссёр, основатель и владелец компании Acoustic Power Lab. В 2005 году, после трёх лет работы он получает латвийский патент (LV1334213) на новую технологию коррекции частотных характеристик громкоговорителей. Журнал «Pro Sound News Europe» называет технологию коррекции AJFL в числе трёх лучших инноваций в данной сфере в Европе. По итогам выставки AES в Нью-Йорке новой разработке присуждён приз Excellence 2007 года. В 2010-м автор разрабатывает вариант технологии для применения в автомобиле.

    Источник: журнал Автозвук, 01/2011. Раймонд СКУРУЛС
