Brothers in EISA. Hertz HL 70.

Установка
Габариты и значения параметров динамика допускают его установку в самых стеснённых условиях, необходимо лишь проследить, чтобы вентиляционное отверстие сзади не было перекрыто. Кроме того, хорошее правило с головками такого типа — не увлекаться чересчур низкой частотой среза ФВЧ. При резонансной частоте 155 Гц частоту среза желательно выбирать не ниже 300 Гц при крутизне характеристики 12 дБ/окт.

Звучание
Начнём с дорожки №9 диска Blue Note, «Spain» Бобби Макферрина, и сразу отметим реализм в звучании фортепиано. С пассивным фильтром 12 — 18 дБ/окт. позволяет передать металлические нотки в звучании струн, и сразу видно родство с Audison voce, здесь вновь сильные стороны — быстрота и динамика. HL 70 также показывает способность воспроизводить звук на высоких уровнях громкости без всяких признаков беспокойства или утомления.
Голос Макферрина звучит чисто и детально, без излишнего подчёркивания шипящих. Баланс между мидбасом и серединой получается очень органичным, обертоны живые и естественные. Я решаю продолжить испытания с «La Canzone di Marinella» в исполнении Mina e De Andre. Голос Мины звучит чисто и уверенно. В низком и насыщенном вокале De Andre не появляются неестественно «тёмные» нотки, что свидетельствует о правильном выборе частот раздела полос. На дорожке №4 сборника Concord сразу заметно, как барабан ведёт свой ритм — с быстротой и лёгкостью, а перкуссия показывает все детали. Флейта звучит великолепно, легко и артикулировано. При всём этом возникает желание поиграть с частотой раздела с твитером, на границе рабочих полос можно заметить какую-то неуверенность.
Звуковая сцена, создаваемая при помощи Hertz HL 70, не слишком глубока, но источники отлично сфокусированы, а звуковые планы уверенно разделены. Даже на трудной записи Fiorella Mannoia «Live» поддерживается сбалансированное звучание, ровно такое, какое записано на CD.

ПОЛНОСТЬЮ ПЕРЕРАБОТАННЫЙ ПО СРАВНЕНИЮ С ПРОШЛЫМИ ВЕРСИЯМИ, НОВЫЙ HL70 СОХРАНИЛ ТОЛЬКО ИМЯ

РАЗМЕРЫ
A: 88 мм, В: 46 мм, С: 38 мм, D: 40,5 мм
Монтажное отверстие: 73 мм

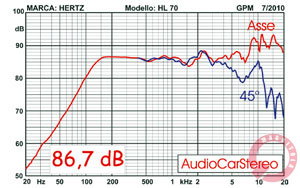

Уже при беглом взгляде на осевую АЧХ видно, что HL 70, по существу, широкополосный громкоговоритель, диапазон частот которого ограничен снизу в силу миниатюрности, но практически ничем не ограничен сверху. На самом деле это как раз то, что требуется от хорошего среднечастотника, чтобы при выборе частоты раздела с твитером ориентироваться на взаимное расположение излучателей, а не на недостаточно широкую полосу одного из них. Резонансная частота головки невысока по причине того, что здесь применён лёгкий диффузор и катушка из алюминиевого провода. Вновь, как и у других среднечастотников высокого класса, механическая добротность высока, что свидетельствует о малых потерях в подвесе, эквивалентный объём говорит об относительно жёстком подвесе, а полная добротность близка к единице. Естественно предположить возможность работы HL 70 в объёмах от маленьких до ничтожных, а частоту настройки ФВЧ — на канонической отметке удвоенной частоты резонанса. Результаты такого выбора отражаются на кривых измеренных гармонических искажений при уровне звукового давления 100 дБ. Чтобы развить такое давление, HL 70 требуется напряжение 13 В на выходе усилителя, содержание второй гармоники оказывается довольно высоким, хотя и падающим с ростом частоты. Между 1 и 3 кГц наблюдается всплеск пятой гармоники, хотя абсолютный уровень невелик. Модуль импеданса не превышает 10 Ом, что свидетельствует о специальных мерах, принятых конструкторами для снижения индуктивной составляющей импеданса, это облегчает работу с пассивными фильтрами, я рискнул бы предложить даже фильтр первого порядка в виде индуктивности относительно небольшого номинала. Поскольку чувствительность HL 70 далеко не рекордная, максимальный уровень неискажённого давления составляет от 98 до 112 дБ в предполагаемой рабочей полосе частот.



ЗАЯВЛЕННЫЕ ХАРАКТЕРИСТИКИ

Диаметр диффузора 60 мм
Re 3,0 Ом
Fs 155 Гц
Vas 0,33 л
Mms 3,1 г
Cms 0,34 мм/Н
Bl 2,95 Тм
Qts 0,95
Qms 9,80
SPL 92 дБ
Xmax 2 мм
Долговременная мощность 50Bт RMS
Импеданс 4 Ом

Цена в Италии 106 ЕВРО (за пару)

ОСОБЕННОСТИ КОНСТРУКЦИИ

Корзина: литая алюминиевая стремя спицами
Диффузор: V-Cone из стеклокомпозита
Подвес: бутил каучук
Магнит: кольцевой неодимовый, с резиновым чехлом
Звуковая катушка: диаметр 20 мм, четырёхслойная
намотка омеднённым алюминиевым проводом на каркасе из KSV
Вентиляция: отверстие в магните, окна по периферии между магнитом и центрирующей шайбой
Контакты: «лепестки» шириной 4,8 мм

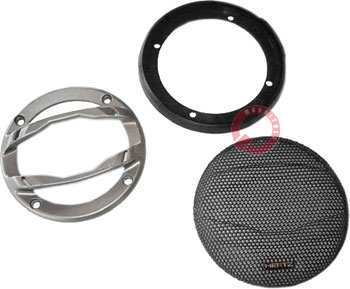

Аксессуары: решётка с сеткой или без, крепёж

ИЗМЕРЕННЫЕ ХАРАКТЕРИСТИКИ

Частота резонанса 155,84 Гц
Сопротивление постоянному току (при 100 мА) 3,04 Ом
Диаметр диффузора 60,0 мм
Максимум импеданса 32,701 Ом
Полная добротность Qts 0,957
Электрическая добротность Qes 1,050
Механическая добротность Qms 10,3
Эквивалентный объём Vas 0,391 л
Силовой фактор В1 2,902 ТМ
Масса подвижной системы 2,98 г
Гибкость подвеса 0,350 мм/Н
Механическое сопротивление 0,283 кг/с

Источник: журнал Автозвук, 11/2010. Роберто ПАЛЛОККИА, измерения: Жан-Пьеро МАТАРАЦЦО
