Компонентная акустика 5,25" JBL P560C. Одноклассники.

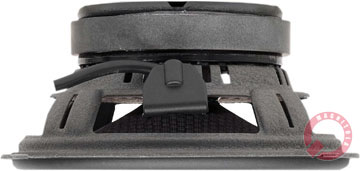

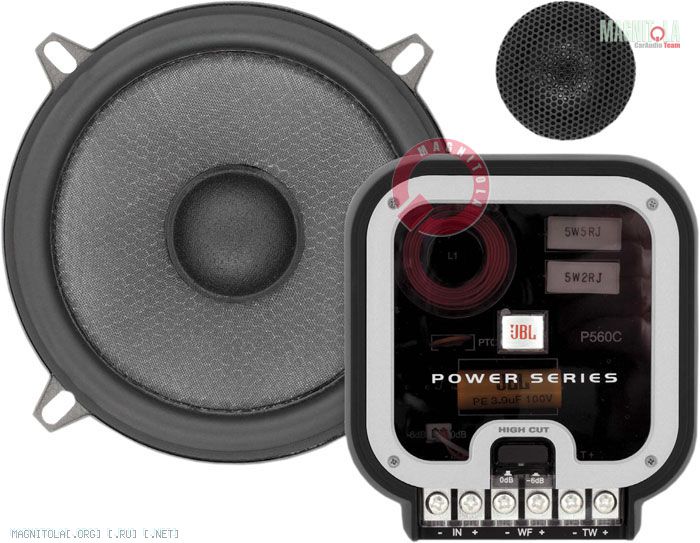

Корзина мидбаса JBL толстая и вполне себе глухая. Головка имеет конструкцию Plus One; здесь площадь излучателя увеличена за счёт минимизации полей подвеса и заодно отсутствия уплотнительного кольца. Тем не менее рамка решётки по этим узким полям неплохо уплотняется. Материал диффузора представляет собой композицию из сотового заполнителя, помещённого между двумя слоями стеклоткани. Диаметр мягкого (из ткани) центрального колпачка 36 мм. Габариты магнита средние — 80 x 12 мм. Винтовые контактные зажимы имеют такую же конструкцию, как в усилителях, и вынесены на 18-сантиметровый «хвост» — при установке в дверях это может оказаться удобным. Способ подвода и фиксации проводов — второй. Текстильная мембрана пищалки имеет диаметр 26 мм, перед её центральной частью можно усмотреть тонкий пластиковый диск. При установке в «чашку» обеспечивается поворот пищалки в одной плоскости на угол до 40 (!) градусов. Можно монтировать твитер на поверхность — чуть выше или чуть ниже (два типа корпусов). А с помощью специального кронштейна — либо поднять его, либо, наоборот, закрепить так, что он будет излучать снизу. Словом, по части монтажных принадлежностей JBL вне конкуренции. Внутри крупного кроссовера две «фильтрующие» детали — катушка и полиэфирный конденсатор плюс полимерный предохранитель (РТС) и, разумеется, резисторы. Формулу кроссовера, полагаю, вы теперь знаете. Переключатель, устанавливающий уровень твитера (0/-6 дБ), выведен на верхнюю крышку.
В верхнем положении аттенюатора верхов многовато, но медные инструменты воспринимаются цельно. В нижнем — медь нормально «дозирована», но звучание становится несколько нарочитым, с лёгкой склонностью к шипению. Что выбрать — вопрос личных предпочтений, мы — за естественность. Скрипичная группа подвижная и ясная, отчётливо слышны особенности звукоизвлечения. У рояля можно при желании обнаружить некоторую шероховатость на верхней середине. Мужской вокал собранный и подробный, сибилянты слегка обострены, но это не всякий заметит. В женском вокале, как обычно, более чувствуется нажим на шипящие, но основное голосовое содержание передаётся честно. Контрабас, конечно, не отличается глубиной, но понятен и музыкален. Атака бас-гитары осторожная, рельеф несколько сглажен. С «бочкой» явных проблем не возникает.

JBL P560C
Пиковая/RMS допустимая мощность (по данным изготовителя), Вт 225/75
Диапазон воспроизводимых частот, Гц (-3 дБ) 75 — 22000
Чувствительность, дБ/Вт (1м) (150— 15000 Гц) 89
Средний коэффициент нелинейных искажений (90 дБ (1 м), 160 — 4000 Гц), % 0,578
Коэффициент нелинейных искажений (90 дБ (1 м), 80 — 125 Гц), % 5,13

Параметры Тиля-Смолла мидбасовой головки
Fs, Гц 94,3
Vas, л 5,53
Qts 0,869

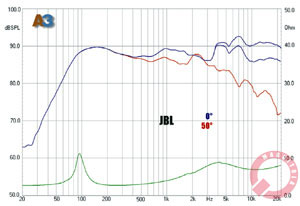

Силовой фактор низкий, 2,90 Тл м. Но тут надо учесть, что омическое сопротивление катушки 2,2 Ом, то есть номинальный импеданс мидбаса не выше 3 Ом. Но при этом масса «подвижки» низкая рекордно — 7 г ровно. А ещё надо учесть, что по площади диффузора Plus One опережает «коллег» примерно на 20%, а это верных +3 дБ по отдаче. Словом, по чувствительности мидбаса и системы в целом эта акустика заняла одно из первых мест в группе. Нелинейные искажения на басах слегка повышены, но не настолько, чтобы делать из этого драму. На середине искажения достаточно низкие. Осевая АЧХ смотрится очень неплохо, в верхнем положении аттенюатора она ложится в допуск +3.5/-3 дБ, в нижнем — ±2 дБ. Дисперсия излучения ровная, не подкопаешься.
В дверном варианте установки результирующая добротность составит 0,92, нижняя частотная граница вне салона 83 Гц и 74 Гц — внутри него. Объём минимального ЗЯ (по добротности 1,1) 7,7 л, нижняя граница 94/90 Гц.

Бесплатный совет: для настройки звучания воспользуйтесь разворотом твитера.

ЛИЧНОЕ ДЕЛО

КТО
JBL P560C
ПОЧЕМ
6490 руб.
ЭТО — ПЛЮС
Поворотный твитер
Богатый комплект монтажных принадлежностей
Достойная чувствительность
Ровная дисперсия излучения
Низкие искажения на середине
ЭТО — МИНУС
Слегка повышенные искажения на басах
ОДНИМ СЛОВОМ...
«Пятёрка» во всех смыслах
РЕЙТИНГ
Конструкция 8
Частотная характеристика 9
Чувствительность 9
Басовый потенциал 8
Звук 9
Итог 43

Источник: журнал Автозвук, 03/2011. Текст и измерения Юрий Евтушенко
