Компонентная акустика 6,5" Magnat Classic 216. Одноклассники

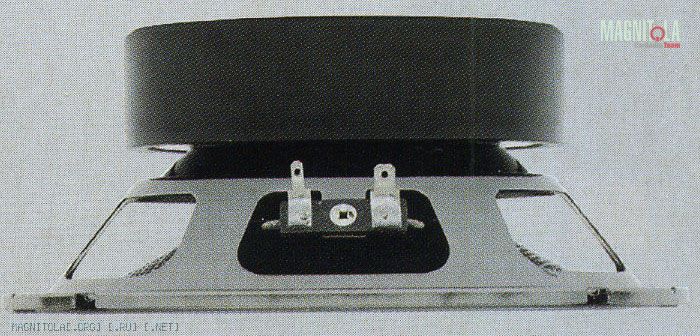

У мидбасов Magnat диффузор изготовлен из полимера, текстурированного и покрытого слоем никеля. В центре этой красоты - плоский колпачок диаметром 59 мм. Подвес ощутимо жёсткий даже на ощупь. Корпус динамика неплохо заглушён. Магнит с внешним диаметром 99 мм помещён в чехол из жёсткой резины. Калибр осевого отверстия 10 мм.

Рамка решётки монтируется под обод корпуса. Диаметр звуковой катушки увеличен до 32 мм, а значит, в актив акустики Magnat можно записать повышенный резерв мощности. Провода к звуковой катушке проложены по каноническому второму способу. Диаметр мембраны пищалки самый ходовой, 26 мм. В состав монтажного комплекта входят корпуса для установки пищалок на поверхность, разворот оси излучения на 30 градусов обеспечивает пара подставок. В кроссовере две катушки без магнитных сердечников и два же электролитических конденсатора; формула кроссовера, понятно, выглядит как II + II. От перегрузки цепь твитера защищена варистором. Два переключателя позволяют установить не только уровень пищалки (+3/0 дБ), но и мидбаса (+2/0 дБ). В аттенюаторе мидбаса используется 5-ваттный резистор, что свидетельствует о смелости разработчиков.
Если перевести аттенюатор мидбаса в нижнее положение, то женский вокал становится заметно живее и интереснее, а рояль - ровнее и собраннее. В нижнее положение лучше сразу же перевести и аттенюатор пищалки, даже в этом случае (в нашей «инсталляции») верх оставался избыточным. Впрочем, звучание тарелок чистое и искристое, так что некоторый избыток громкости им не вредит. Бас немного гулкий, а атака проработана неидеально, так что контрабас как бы висит в воздухе. Зато щелчок басовой «бочки» отрабатывается этой акустикой вполне уверенно, да и динамика рабочих барабанов передаётся натурально. Саксофон показался слишком ярким, впрочем, без потери целостности инструмента.

Максимальная мощность (по данным изготовителя), Вт 150
Диапазон воспроизводимых частот, Гц (-3 дБ) 85 - 22000
Чувствительность, дБ/Вт (1м) (150 - 15000 Гц) 86,5
Средний коэффициент нелинейных искажений (90 дБ (1 м), 160 - 4000 Гц), % 1,07
Коэффициент нелинейных искажений (90 дБ (1 м), 80 - 125 Гц), % 7,57

БЕСПЛАТНЫЙ СОВЕТ: Фильтр ВЧ должен быть настроен на 90 Гц или выше. Аттенюаторы можно сразу установить в положение «0».

Параметры Тиля - Смолла мидбасовой головки
Fs, Гц 113,0
Vas, л 2,91
Qts 1,09

Нешуточных размеров магнит даже в сочетании с увеличенной звуковой катушкой позволил выйти на силовой фактор 5,3 Тл м. Правда, и подвижная система с массой 16,2 г установила рекорд по этому показателю для сегодняшней подборки. Чувствительность мидбаса, как и системы в целом, по меркам «шестёрок» оказалась не столь высокой. Искажения на средних частотах примерно соответствуют среднему уровню, но на басах они сильно возрастают. Выход нам известен: фильтр ВЧ должен быть настроен на частоту 90 Гц или выше. График измеренной АЧХ показывает, что аттенюатор мидбаса крайне незначительно действует на уровень, но за счёт изменения фазовых соотношений между излучениями мидбаса и пищалки позволяет убрать провал с центром на 3,5 кГц. Под углом 50 градусов к оси Magnat сохраняет постоянную дисперсию излучения до частоты 15 - 16 кГц.
Влияние на добротность объёма двери при столь жестком подвесе будет минимальным: добротность увеличится всего на 0,05 и составит 1,13. Нижняя граница частотного диапазона составит 88 Гц, что для 6-дюймового мидбаса далеко не предел мечтаний. Впрочем, проблем при сопряжении с сабвуфером возникнуть не должно: даже если в усилителе будет включён фильтр ВЧ с частотой среза 90 Гц, результирующая нижняя граница попадёт на 100 Гц.

ЛИЧНОЕ ДЕЛО
КТО
Magnat Classic 216
ПОЧЕМ
$89
ЭТО - ПЛЮС
Увеличенная допустимая мощность
Широкая дисперсия излучения
ЭТО - МИНУС
Невысокая чувствительность
Ограниченные басовые возможности
Высокие искажения на среднем басе
ОДНИМ СЛОВОМ...
Акустика, которая требует понимания
РЕЙТИНГ
Конструкция 8
Частотная характеристика 8
Чувствительность 7
Басовый потенциал 7
Звук 8
Итог 38

Источник: журнал Автозвук, 05/2006. Текст и измерения Юрий Евтушенко
