Двухканальный усилитель Earthquake PH-800W.2. Одноклассники

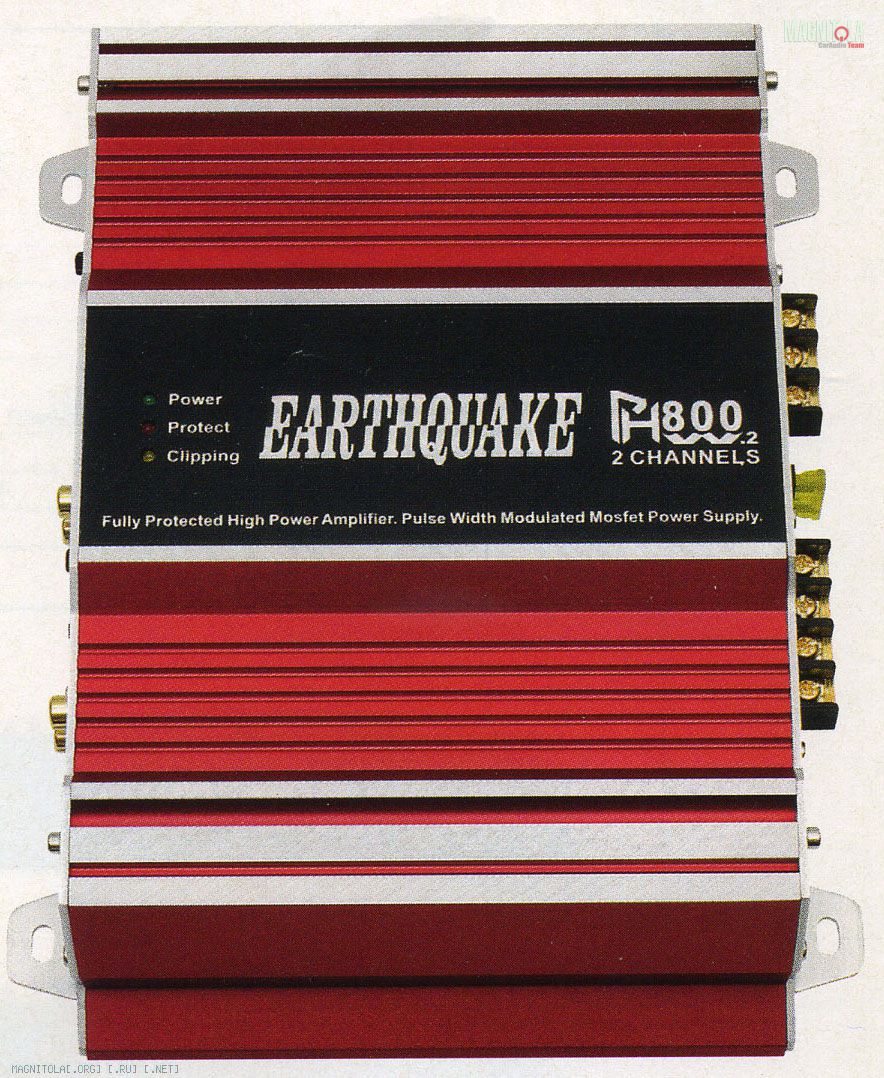

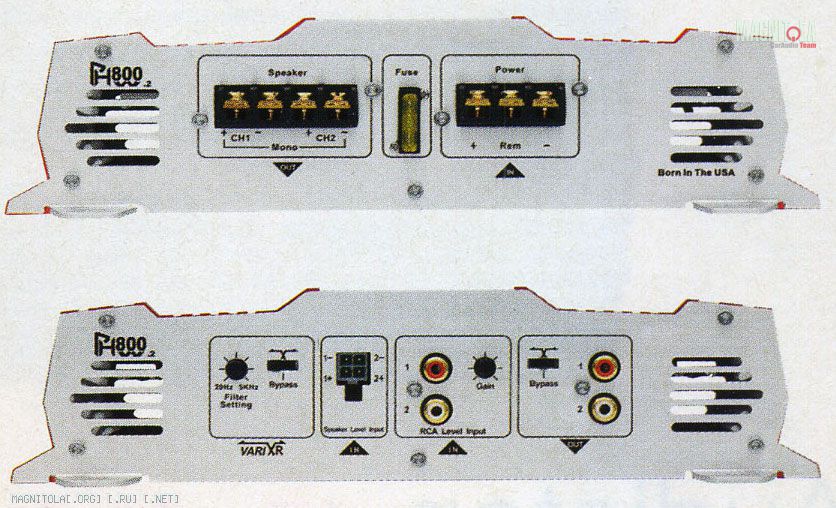

В категории «компакт» этот усилитель, несомненно, самый нарядный: несмотря на сочетание красного и чёрного цветов, он создаёт ощущение праздника, а не его противоположности, как можно было бы подумать. И, что немаловажно, во всех сериях сохраняется узнаваемый дизайн корпусов. В серии PowerHouse («подстанция») этот аппарат выступает в самом лёгком весе.Характерная особенность PH — широкий диапазон перестройки фильтров (20 Гц — 5 кГц по спецификации) и фильтрованный линейный выход, причём выбор частотной полосы для выхода (широкая, фильтр ВЧ, фильтр НЧ) осуществляется отдельным переключателем и независимо от того, какая полоса выбрана для усилителя. Сильноточные зажимы «стандартные», они ориентированы на клеммы до 8,5 мм шириной. В этом усилителе предусмотрены входы уровня громкоговорителей (что при наличии линейных выходов большая редкость), но присутствие буста авторы разработки сочли излишним. Усилитель снабжён индикатором клиппирования на светодиоде. Для справки: этот индикатор загорается на 0,5 дБ раньше, прежде чем ограничение сигнала становится реальностью.

По поводу выходной мощности комментарий будет лаконичным: мощность достаточная. Приращение мощности при переходе на нагрузку 2 Ом составляет 77%, что выдаёт недюжинные возможности источника питания. Составляющие нелинейных искажений по всем нечётным гармоникам на нагрузке 4 Ом выше, чем на 2 Ом — у меня нет объяснений этому факту. По основным техническим характеристикам замечаний нет, правда верхняя граница чувствительности для нынешних «голов» на самом пределе (ровно -3 дБ относительно выхода 5,0 В). Скорость нарастания выходного сигнала низкая даже для усилителя с неглубокой петлевой обратной связью. А вот нижняя частотная граница заходит далеко в инфразвуковую область — усилители с такой полосой способны к воспроизведению аудиофильского баса. При подключении к Earthquake емкостной нагрузки ток потребления падает на треть, и на осциллограмме немного меняется форма фронтов меандра.

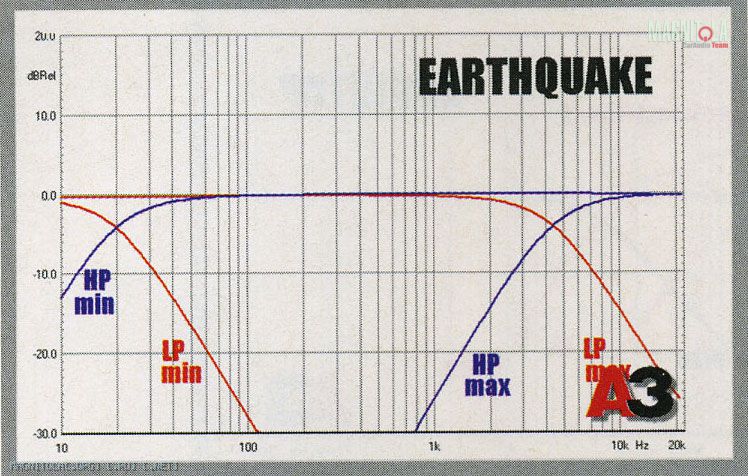

Графики АЧХ фильтров не перегружены и читаются с первого взгляда. Итак, частота среза фильтра НЧ перестраивается в диапазоне от 17 Гц до 3,7 кГц, фильтр ВЧ может работать на частотах от 22 Гц до 5,1 кГц. Так что здесь мы имеем единственный в группе аппарат, фильтры которого позволяют ему действовать и с пищалками, и с СЧ-динамиком (во втором случае надо привлечь внешний фильтр ВЧ).

Максимальная мощность (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт 106/188
Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,042/0,016
Входная чувствительность, В 0,17 — 3,6
Отношение сигнал/шум, дБА 97
Переходное затухание, дБ 66,5
Диапазон частот (+0/-1дБ), Гц <4,0 — 35000
Скорость нарастания сигнала на выходе, В/мкс 3,0
Ток холостого хода, А 0,7
Габаритные размеры, мм 165 х 266 х 64,5

ЛИЧНОЕ ДЕЛО
КТО
Earthquake PH-800W.2
ПОЧЕМ
$195
ЭТО — ПЛЮС
Линейные выходы с фильтрацией
Входы высокого уровня
Высокий запас устойчивости
ЭТО — МИНУС
Нет басового регулятора
ОДНИМ СЛОВОМ...
На редкость универсальный усилитель для данной категории
РЕЙТИНГ
Мощность 8
Технические характеристики 9
Оснащённость 8
Фильтры 9
Удобство установки 8
Итог 42

Источник: журнал Автозвук, 9/2006. Петр Хохлов, измерения Юрий Евтушенко
