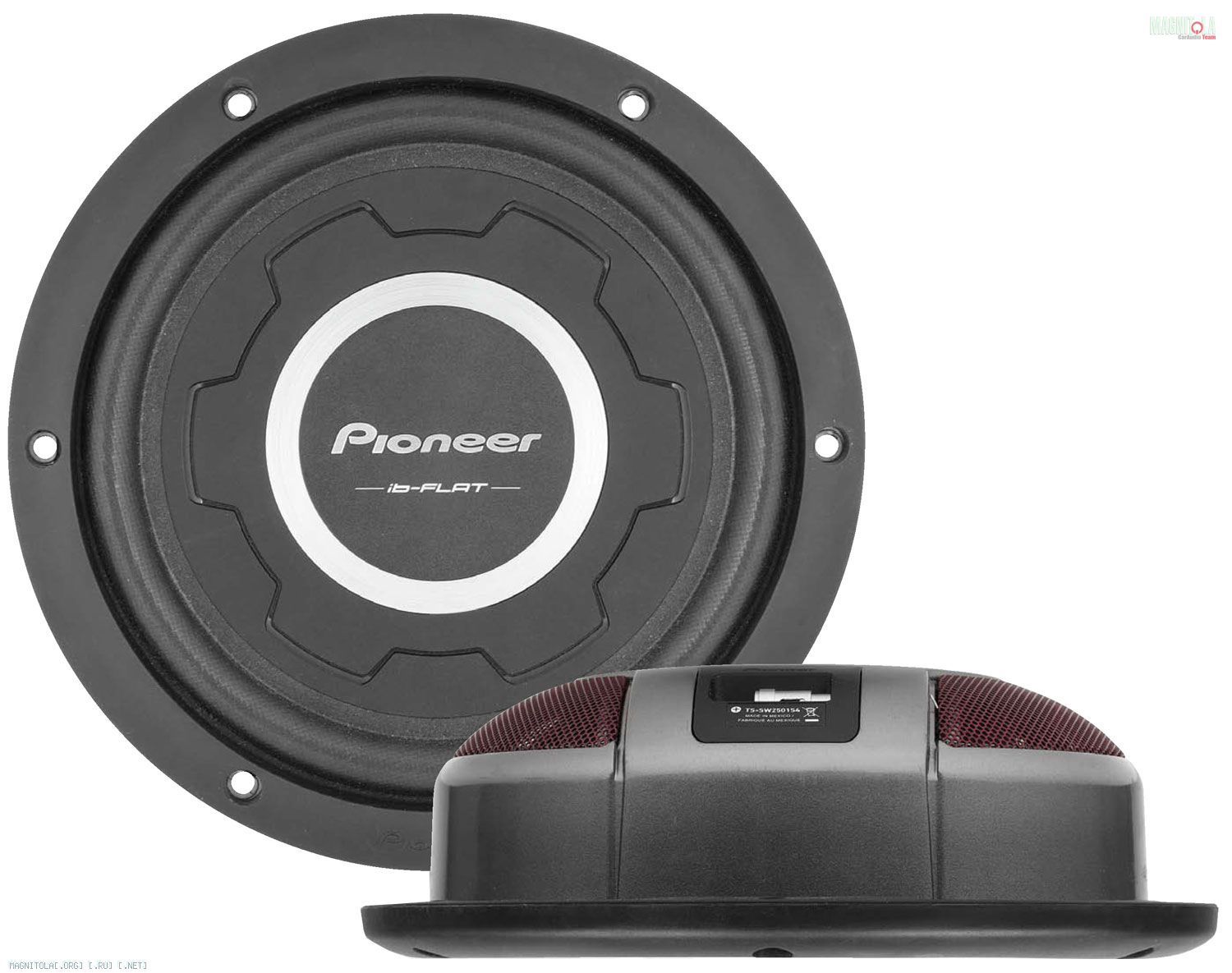

Двенадцатидюймовая модель той же серии участвовала в нашем тесте в 2010 году. Вторая буква «S» в названии является сокращением от Shallow, что означает (по-прежнему) «неглубокий», в данном случае 75 мм. Литой корпус звонкостью не обладает, да и откуда ей взяться при таких пропорциях? По поводу кольцевой проточки скажу то, что было уже сказано при аналогичных обстоятельствах: должна быть. Материал диффузора — полипропилен с волокнами базальта.В своё время из доклада одного из авторов разработки я сделал вывод, что в головках Shallow хитрая конструкция центрирующей шайбы. На самом деле здесь шайбы нет вовсе, а диффузор состоит из двух деталей и в сечении напоминает букву «Х». То, что можно принять за центральный колпачок (90 мм), на самом деле часть «нижнего диффузора». Соответственно, подвесов два — у верхнего ширина 20 мм, материал — пенополиуретан с диагональным упрочняющим кордом. Между двумя подвесами и диффузором образована замкнутая воздушная полость, которая работает как упругость и демпфер. По внешнему контуру корпуса установлено кольцо C-образного сечения. Диаметр магнита около 152 мм, высота, похоже, «стандартная». Диаметр осевого отверстия 24 мм. Контактные зажимы убраны в ниши на корпусе и стоят перпендикулярно оси головки.

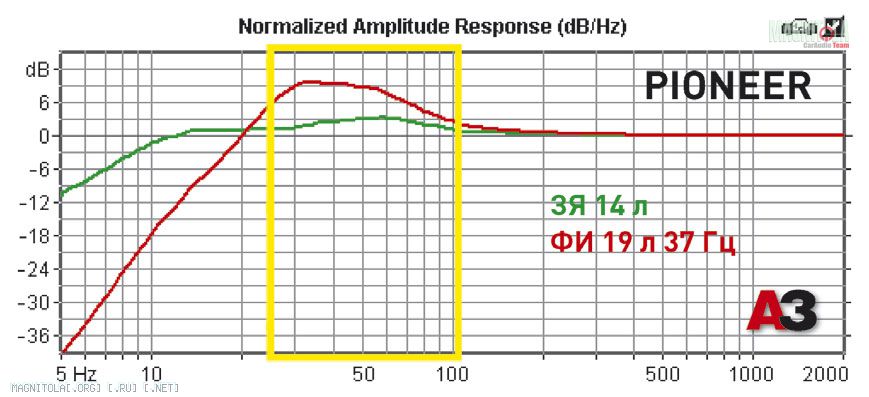

Смотрим рекомендации «Большого брата». Обозначен диапазон объёмов ЗЯ (10 — 20 л), обозначен оптимум (13 л). То же по поводу ФИ, от 14 до 20 л с разной настройкой (даны размеры порта), оптимум — 17 л х 45 Гц. Измерения с практической точностью подтвердили заявленные значения параметров, поэтому рекомендации «Большого брата» остаются справедливыми и реализуемыми, наш вклад в общее дело минимален: ЗЯ на литр побольше даст минимально достижимую для этой головки неравномерность АЧХ 2,0 дБ, в 9 л она возрастёт до 3,8 дБ. ФИ реализуется в близком к рекомендованному объёме, но настроить его желательно на более низкую частоту.
Pioneer TS-SW2501S4
Номинальный импеданс, Ом 4
Максимальная/номинальная мощность (по данным изготовителя), Вт 1200/300
Опорная чувствительность, дБ/Вт (1 м) 82,6
Неравномерность АЧХ (ЗЯ, 25 — 100 Гц), дБ 3,8
Средний КНИ (96 дБ, 50 — 125 Гц), % 3,76
Нормированное акустическое усиление (ФИ, 25 — 100 Гц), дБ 7,2
Нормированная чувствительность в салоне (ФИ), дБ/Вт 89,8
Условный объём оформления, л 13,1
Искажения в той или иной мере выше, нежели у большинства «коллег», похоже, что источник их кроется в нелинейных свойствах подвеса. Силовой фактор (14,7 Тл мм) выше, чем у всех почти одноклассников, за одним исключением, однако и масса тоже выше, без исключений. (Примечательно, что у «двенашки» была такая же ситуация в своей группе.) Понятно, что опорная чувствительность, как и чувствительность в ЗЯ, получилась невысокой (даже с учётом усиления 1,1 дБ). В ФИ чувствительность не ниже того уровня, который мы ждём от «десятки».
Параметры Тиля — Смолла
Заявка Факт
Fs, Гц 41,6 42,0
Vas, л 10,27 12,1
Qts 0,93 0,708
EBP, Гц - 53,6
ЛИЧНОЕ ДЕЛО
КТО
Pioneer TS-SW2501S4
ПОЧЁМ
5490 руб.
ЭТО — ПЛЮС
Малая монтажная глубина
Компактное оформление
ЭТО — МИНУС
Повышенные искажения
Невысокая чувствительность в ЗЯ
ОДНИМ СЛОВОМ...
В определённых ситуациях вещь незаменимая
РЕЙТИНГ
Конструкция и исполнение 9
Форма АЧХ в салоне 8
Реальная чувствительность 8
Искажения 7
Компактность оформления 8
Итог 40
Источник: журнал Автозвук, 01/2012.Марк ГАСАНОВ. Измерения: Юрий ЕВТУШЕНКО
