Тема номера. Видеопомощники. Видеорегистраторы.

Видеорегистраторы - одна из самых горячих тем сегодня, особенно в среде автомобилистов. Менее чем за два года они перешли из разряда экзотики в категорию самых распространенных товаров на хайтек-рынке. Интерес к ним проявляют даже те, кто далек от автомобиля.

НЕМНОГО ИСТОРИИ

Труднопроизносимое слово «видеорегистратор» пришло к нам из профессионального мира -так назывались устройства для видеонаблюдения и видеофиксации событий на различных охраняемых объектах. В быту такие устройства практически не использовались в силу дороговизны и больших размеров.

Аналоговое поколение
Поначалу видеорегистраторы представляли собой видеомагнитофоны, идентичные бытовым, но со специальными функциями. Так, одним из главных требований к профессиональному видеорегистратору была способность к записи на одну видеоленту сигналов с нескольких видеокамер, а также возможность покадрового воспроизведения. Запись чаще всего осуществлялась на видеокассеты стандарта VHS. Главные недостатки подобных устройств таковы: работа только с аналоговыми камерами, ограниченное число подключаемых камер (обычно не больше четырех), низкая разрешающая способность (падающая по мере роста числа камер), сильная деградация качества изображения при копировании оригинала, низкая надежность и высокая цена. Попытки перехода на цифровой стандарт видеозаписи D-VHS привели к сильному удорожанию и без того недешевой аппаратуры регистрации, и широкого применения цифровые кассетные видеомагнитофоны не получили.

Цифровое поколение
С появлением компьютеров появились и первые видеорегистраторы, использующие цифровую видеозапись на жесткий диск. Недостатки аналоговых систем в них были исключены, добавились функции, невозможные ранее (например, запись по наличию движения в обозреваемой зоне - ранее для активации записи использовались внешние ИК-датчики). Количество подключаемых видеокамер стало практически неограниченным, благодаря одновременной записи нескольких видеопотоков, применению алгоритмов сжатия и возможности расширения системы за счет установки дополнительных плат видеофиксации и жестких дисков. Однако, как и в случае с бытовыми компьютерами, львиная доля стоимости охранных систем вскоре стала приходиться на специализированное ПО, а не аппаратуру.

Увы, у ранних цифровых систем на базе ПК быстро обнаружились и недостатки. Главной проблемой явилась надежность носителей - в случае отказа жесткого диска терялся весь массив ценных видеоданных, порой собранных за месяц и более. В результате поиска путей повышения надежности появились системы на основе RAID-массивов, аналогичные системам хранения баз данных в крупных компаниях. Их внедрение привело к удорожанию охранных систем в целом, что сделало перспективы их применения в быту еще более отдаленными. Так, охранная система для нужд небольшой компании (не более двух десятков камер, круглосуточная видеозапись) по стоимости превосходила дорогой автомобиль, а то и два.
В то же время обрели популярность относительно недорогие системы на базе ПК, покупая которые пользователь (заказчик) приобретал так называемый стартовый комплект и в дальнейшем сам определял, какие дополнительные компоненты ему требуются. От пользователя зависела и потенциальная надежность охранной системы, поскольку именно он решал, какую цену платить за те или иные компоненты. Однако в подобных системах по-прежнему немалая часть стоимости приходилась на специализированное ПО.
Как видно, применение в быту видеорегистраторов на основе профессиональных решений невыгодно с экономической точки зрения; кроме того, нужны солидные навыки конфигурирования подобных систем. Но самое главное, эти системы не могут быть использованы в мобильном варианте.

DVR - ЦИФРОВЫЕ ВИДЕОРЕКОРДЕРЫ

Цифровая видеозапись в быту получила сильный толчок к развитию с переходом на цифровое спутниковое вещание. Чтобы привлечь внимание потенциальных подписчиков, телеканалы стали оснащать распространяемые ими SAT-ресиверы функцией видеозаписи. Она, а вслед за нею и сами ресиверы получили название DVR (Digital Video Recorder - цифровой видеомагнитофон или видеорекордер). В рамках нашей темы это важно знать, поскольку название DVR применительно к видеорегистраторам очень распространено на Западе. У нас его можно встретить в магазинах, торгующих гаджетами, и на упаковочных коробках. Порой доходит до смешного: на английском языке на коробке написано DVR, на русском - видеорегистратор.

БЫТОВЫЕ ВИДЕОРЕГИСТРАТОРЫ

Несмотря на профессиональные корни, бытовые видеорегистраторы к сегодняшнему дню претерпели значительные изменения, сохранив лишь «родительское» название и базовые алгоритмы организации видеозаписи. Самыми распространенными ныне являются мобильные устройства, часто называемые автомобильными регистраторами. О них и пойдет дальше речь.

ЖК-дисплей
Конструктивно мобильные регистраторы можно поделить на два основных класса: с ЖК-дисплеем и без него. Первые, самые распространенные сегодня, позволяют на месте просмотреть сделанные записи, а также сильно облегчают управление устройством благодаря экранному меню. ЖК-дисплей может иметь шарнирную конструкцию либо встраивается непосредственно в корпус.

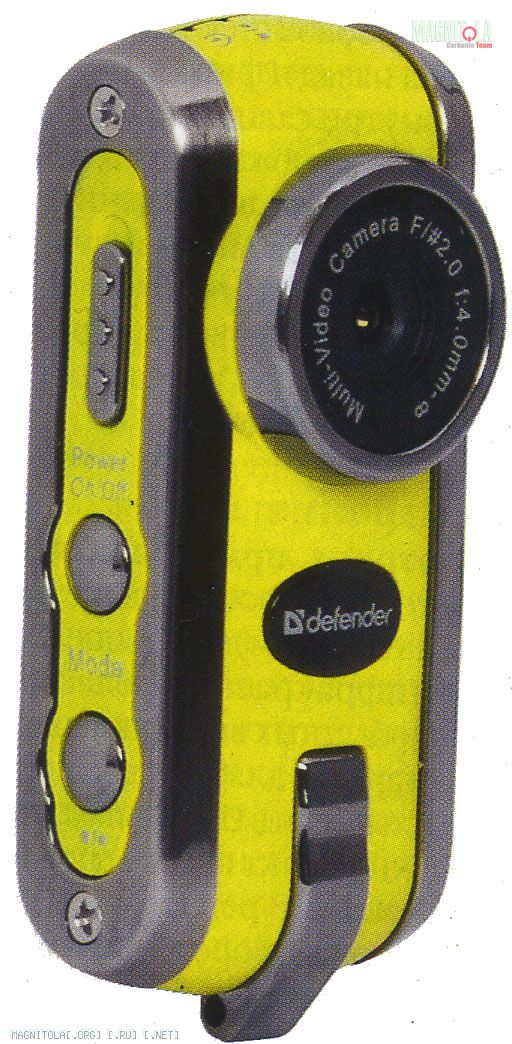

Регистраторы без ЖК-дисплея, как правило, самые миниатюрные и имеющие наиболее прочную конструкцию. Они предназначены в основном для применения в экстремальных условиях и отличаются более простым управлением. Просмотреть сделанную с их помощью запись можно только на компьютере или плеере, оснащенном слотом для соответствующей карты памяти.
Питание
Подавляющее большинство моделей видеорегистраторов может запитываться от автомобильной бортсети 12 В (а некоторые и от 24 В, что актуально для грузовиков) - для этого они комплектуются соответствующим кабелем с разъемом для прикуривателя. Второй конец кабеля может оканчиваться или специализированным разъемом (обычно коаксиальным), или разъемом Mini-USB (через него также видеоданные переносятся на компьютер). Важно! Не используйте для питания регистраторов автомобильные USB-зарядки для телефонов -их выходное напряжение неста-билизированно и может вывести прибор из строя. В поставляемом с регистратором кабеле смонтирован простейший, но стабилизированный источник питания, страхующий от изменения входного напряжения (в легковом автомобиле напряжение бортсети может колебаться в пределах от 7 до 16 и более вольт!)

СОВЕТ. Предпочтительнее запитывать регистратор через специализированный разъем, а не через USB, дабы не повредить в последнем сигнальные цепи.

Многие регистраторы снабжаются системным аккумулятором для автономного питания при отсутствии питающей сети. В ряде моделей это стандартные аккумуляторы от мобильных телефонов Nokia (BL-4C, BL-5C), что более выгодно. Аккумулятор позволяет вести непрерывную запись, если вы покидаете машину на короткое время (при выключении двигателя прикуриватель обесточивается), либо при отключении электросети в случае стационарного использования регистратора.

Размещение
В комплект мобильного регистратора всегда включен как минимум один кронштейн для крепления устройства в салоне автомобиля. Чаще всего это крупная присоска, позволяющая разместить прибор на лобовом стекле.
Шарнирная конструкция кронштейна дает возможность сориентировать объектив регистратора точно по курсу машины вне зависимости от места его расположения на стекле. Некоторым моделям придается кронштейн с липучкой для размещения на передней панели в зоне лобового стекла, а также клипса, позволяющая повесить регистратор, например, на зеркале заднего вида. В последнее время появились модели с кронштейном, прикрепленным к куску эластика размером с почтовый конверт. Эластик обладает способностью прочно удерживаться на любой сухой поверхности, прилипая к ней. Достоинство такого крепления - возможность быстро удалить регистратор из салона или переориентировать его (например, для записи разговора с инспектором ГИБДД).
Важно! Увы, болышая часть моделей снабжается неудобным крепежом, требующим много времени на то, чтобы убрать устройство с лобового стекла или передней панели. Рано или поздно вам надоест снимать и заново устанавливать регистратор, чего только и ждут воришки. Поэтому выбирайте модель с возможностью легкого и быстрого демонтажа.

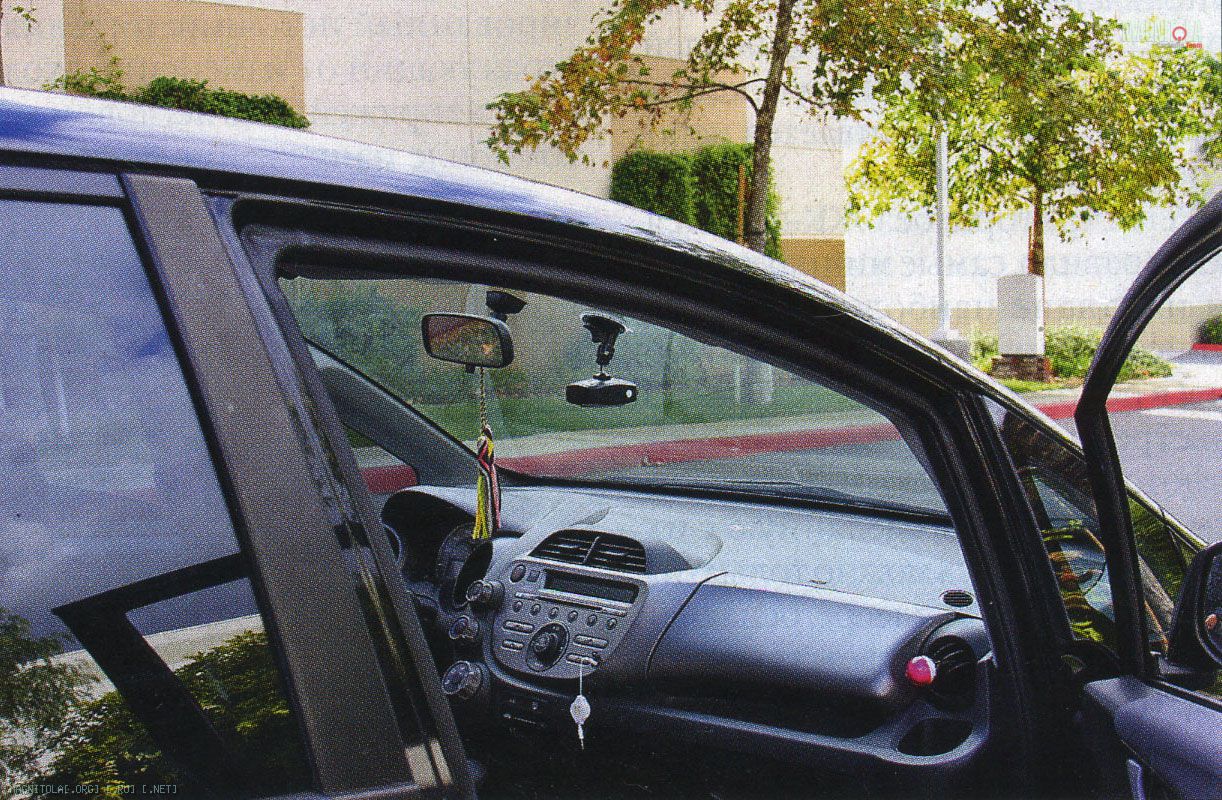

Размещение регистратора перед зеркалом заднего вида наиболее оптимально: почти не перегораживается поле зрения водителя, а зона охвата камерой максимальна

СОВЕТ. Размещайте регистратор в салоне как можно выше, чтобы в поле зрения объектива попадала наибольшая зона перед капотом, а небо занимало наименьшую площадь кадра. При этом зона на стекле перед объективом должна обязательно очищаться дворниками. Идеальное место - впереди зеркала заднего вида: и водителя прибор отвлекать не будет, и кабель питания протащить легче.

Если вы хотите установить регистратор в салоне стационарно, подберите для него такое место, чтобы он не бросался в глаза, но учтите, что объектив должен захватывать не столько наибольшую, сколько самую важную часть зоны контроля.

Поле зрения и зоны контроля
Оптика видеорегистраторов сильно отличается от оптики бытовых видеокамер и фотоаппаратов. Чтобы охватить как можно большее пространство, в регистраторах устанавливается объектив с углом зрения не менее 90° (в большинстве случаев 110-120°). Благодаря этому в кадр попадает, пусть и с заметными оптическими искажениями (типа «рыбий глаз»), очень широкая зона перед автомобилем. Некоторые объективы способны захватывать зону буквально от стойки до стойки.
Следует знать, что качество изображения у сверхширокоугольных объективов сильно зависит от качества материала линз. Понятно, что в подавляющем числе моделей используется пластмассовая оптика. Ее достоинство - дешевизна, а огромный недостаток -сильная аберрация (оптические искажения) на краях кадра. В записи, сделанной недорогим регистратором, часто можно видеть размытое по краям изображение, а также цветную окантовку у контрастных объектов
Еще один недостаток практически всех видеорегистраторов - невозможность подстройки фокуса. С одной стороны, при таком широком угле зона четкого фокуса начинается на расстоянии меньше метра от передней линзы, но, с другой - малейший сдвиг объектива относительно матрицы приводит к появлению замыленных зон. И поправить это нельзя.

СОВЕТ. Покупая видеорегистратор, постарайтесь проверить качество изображения на месте либо заручитесь согласием продавца принять устройство обратно, если обнаружится вышеописанный недостаток.

Существует целый ряд видеорегистраторов, оборудованных двумя камерами. Одна из них "смотрит" на дорогу через лобовое стекло, вторая направлена назад и фиксирует обстановку внутри салона. Такие модели, конечно, дороже, но полученные с их помощью видеоданные обладают большей информативностью, особенно с учетом того, что многие двухкамерные устройства охватывают зону, видимую через задние и боковые окна.

Ночное зрение

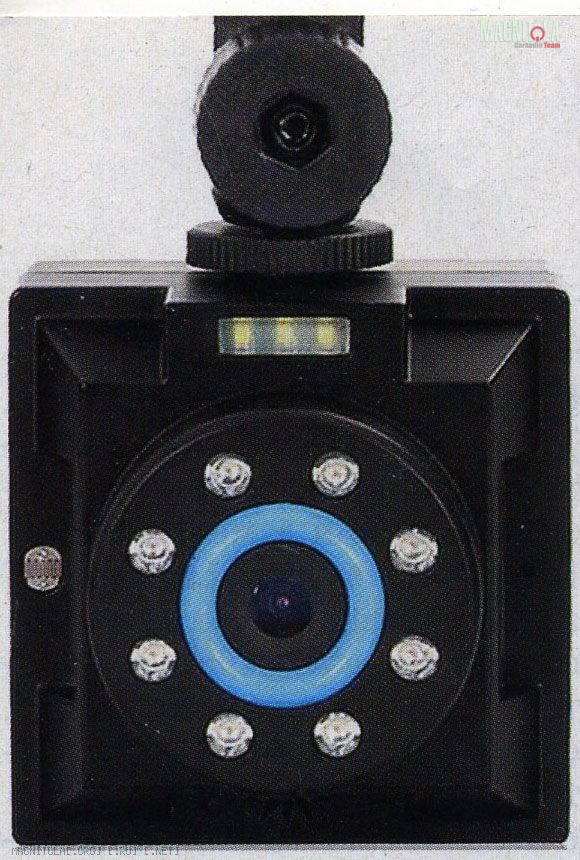

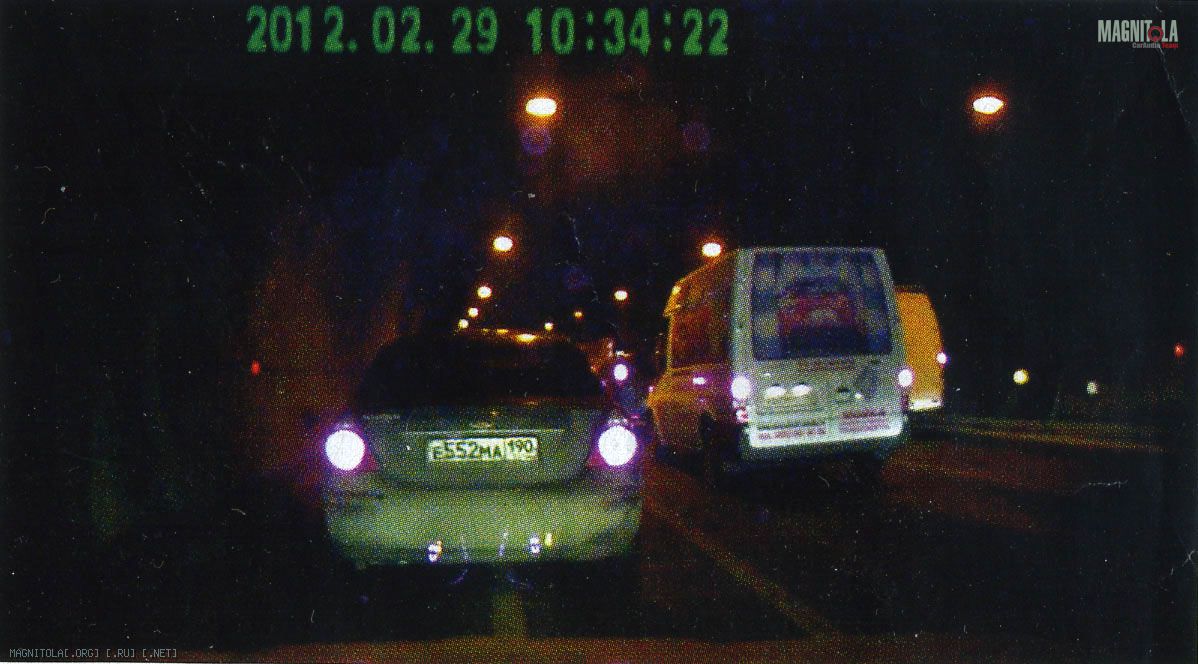

Любая матрица, применяемая в регистраторах, способна "видеть" объекты в тепловом диапазоне, то есть - в инфракрасной области спектра. В обычных видеокамерах и фотоаппаратах для уменьшения чувствительности в ИК-диапазоне в оптический тракт вводят специальный фильтр. В регистраторах это свойство, наоборот, пригодилось для фиксации событий в сумерках и даже полной темноте. В последнем случае зона контроля подсвечивается ИК-светодиодами, размещенными рядом с объективом. У лучших образцов ИК подсветка эффективна на расстоянии до 10 м и более.
Дополнительные функции
Наряду со своей основной задачей, видеозаписью, многие модели регистраторов предоставляют пользователю дополнительные возможности. Например, нередко встречается функция автоматического включения записи по наличию движения в кадре, востребованная при выполнении охранных задач. Правда, при этом требуется постоянная подача питания на прибор, то есть либо понадобится сетевой адаптер, либо придется организовать подключение к внешнему аккумулятору большой емкости. Эту функцию можно задействовать и в автомобиле, используя регистратор со встроенным аккумулятором (правда, его ресурса хватит от силы на час-полтора).
Еще одна любопытная функция, все чаще встречающаяся в современных моделях, - это автоматическое включение видеозаписи по сигналу с микрофона или со встроенного датчика ускорения. Например, видеорегистратор может включить запись в случае резкого торможения или удара сзади, а также если раздастся громкий звук - например, хлопок в ладоши.
Пока еще редкая, но очень привлекательная функция - так называемая опережающая запись. Ее суть в том, что регистратор при подаче питания сразу же начинает записывать картинку, но не на карту памяти, а в небольшой буфер. Его объема хватает для двух-трех секунд непрерывной записи, после чего новая запись идет поверх предыдущей. При подаче команды на запись (например, голосом или по сигналу от датчика ускорения) данные из буфера переносятся на карту памяти в виде отдельного блока. Этих двух-трех секунд обычно достаточно, чтобы скомпенсировать потери на время инициализации регистратора при ручном включении записи.

Качество изображения
Качество изображения до сих пор является самым слабым местом регистраторов. В отличие, например, от камкордеров эволюция этого класса устройств шла не по пути улучшения качества изображения, а по пути удешевления. В связи с чем даже сегодня в продаже имеется огромное количество моделей, якобы поддерживающих запись видео в формате Full HD, а на деле оборудованных матрицами с разрешением от 0,3 до 1,5 Мпикс. и оснащенных программными средствами повышения разрешения, то есть алгоритмами экстраполяции или апскейлинга. Качество изображения в таких устройствах ниже всякой критики, но хуже всего, что производители крайне редко приводят сведения о примененных в регистраторах матрицах. Единственный разумный выход - искать выложенные энтузиастами в Сеть образцы сделанных тем или иным устройством видеозаписей и по ним оценивать качество изображения.

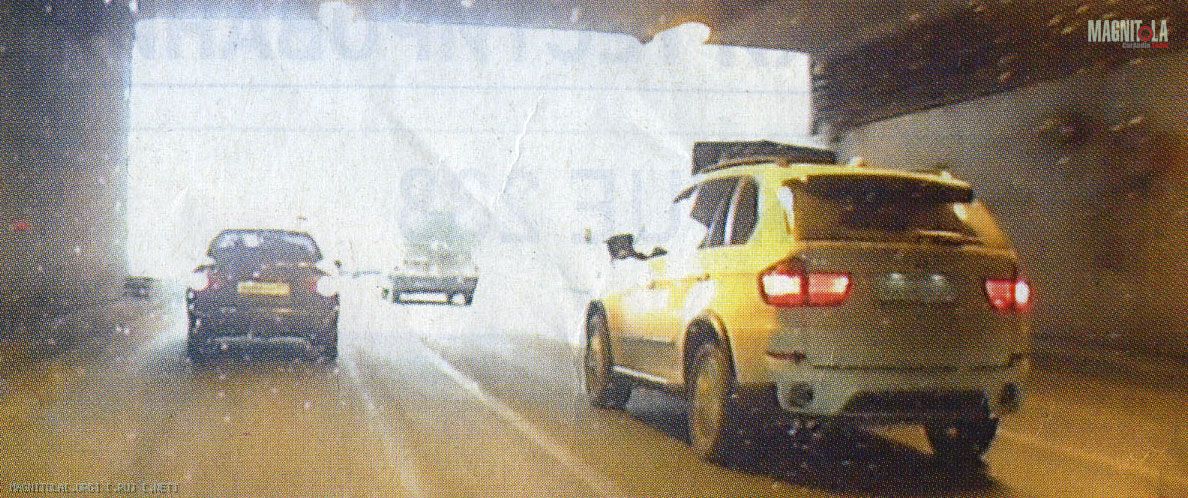

Еще один часто встречающийся недостаток регистраторов - ограниченный динамический диапазон, а также низкая скорость реакции системы управления экспозицией. Это приводит к появлению засветов от фар встречных автомобилей как ночью, так и при движении в тоннелях и особенно - при выезде из них. Вообще говоря, обеспечить качественную запись в темное время суток - задача не из легких, однако видеорегистраторы представляют собой особый класс устройств и в ближайшее время следует ожидать выхода продвинутых моделей, адаптированных к резким перепадам освещения и работе в темноте.

СОВЕТ. Прежде чем остановиться на конкретной модели, соберите в Интернете максимум информации о качестве изображения, которое она обеспечивает, особенно в темное время суток.
Практически все современные регистраторы помимо видеозаписи могут делать фотоснимки, обычно для этого достаточно нажать на кнопку на корпусе устройства. Увы, качество снимков редко превосходит качество видеозаписи. Радует, что появляется все больше моделей, способных осуществлять фотосъемку в процессе видеозаписи, но пока их совсем немного.

Выбор носителя
Современный видеорегистратор осуществляет запись на сменную карту памяти форматов microSD/ microSDHC, реже - SD/SDHC. Эти карты свободно продаются практически везде, в том числе и в интернет-магазинах. Пожелания в отношении выбора карт ограничиваются в основном классом, определяющим максимальную скорость записи видеопотока. Чем класс выше, тем меньше вероятность сбоя и спотыканий при записи (максимальный Класс - 10, но обычно хватает 4-го или 6-го). А вот на объеме лучше не экономить - чем он больше, тем больший период зафиксируется на карте памяти и дольше будут храниться сделанные записи.

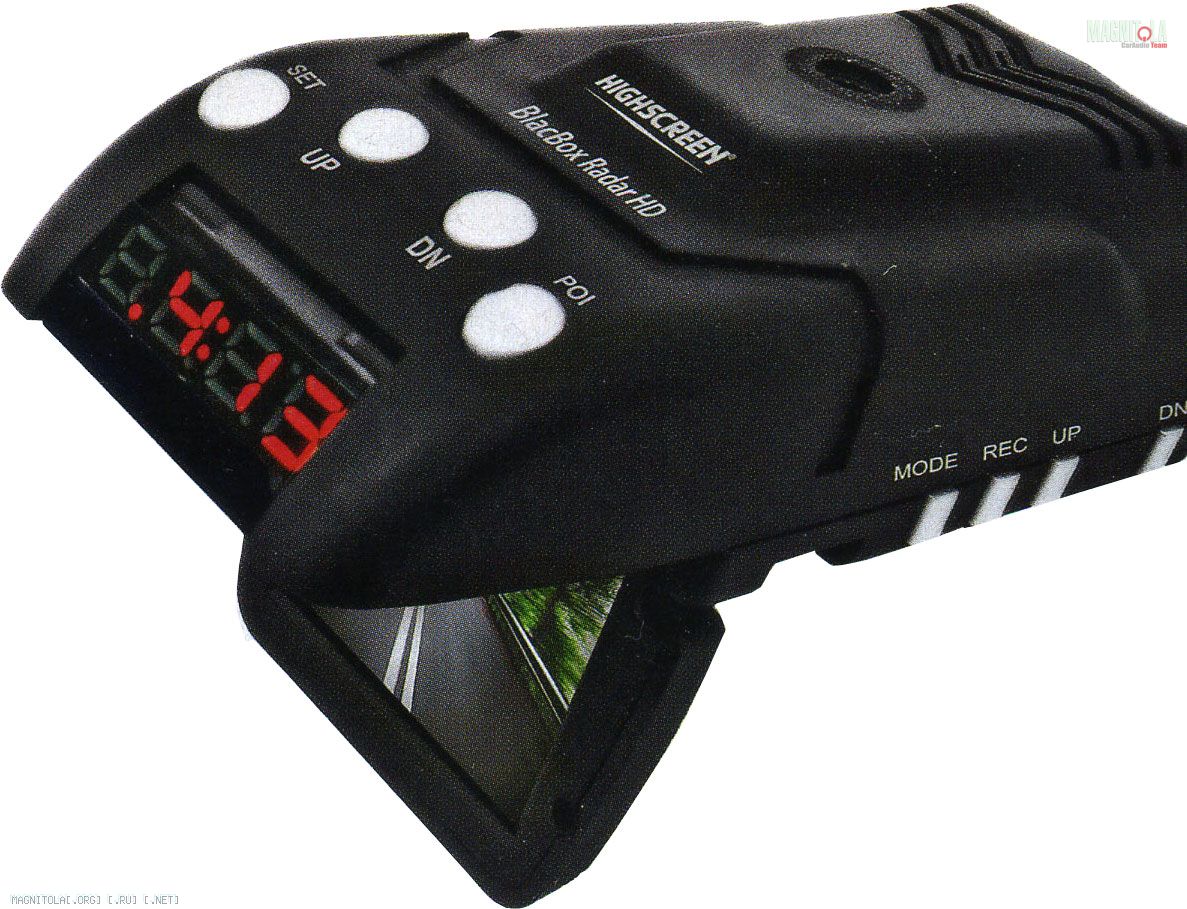

Регистратор из серии "все в одном" Highscreen Black Box Radar HD определяет ваше местоположение, предупреждает о засадах ГИБДД и ведет HD-видеозапись

Экзотика
Среди массы видеорегистраторов, часто похожих друг на друга как две капли воды, порой попадаются любопытные экземпляры. Например, можно встретить модели «три в одном», совмещенные с антирадаром и приемником GPS. Таков, например, Highscreen Black Box Radar HD. Наряду с видеозаписью событий он также определяет и записывает координаты автомобиля. В дальнейшем, если потребуется, можно установить место происшествия с точностью до нескольких метров. Кроме того, Black Box Radar HD заранее предупредит о наличии по курсу движения всевозможных «спидганов» и дорожных фоторегистраторов - устройств, определяющих скорость движения автомобиля.
Еще один нестандартный и пока еще экзотический вариант - видеорегистратор, встроенный в навигатор. Подобные устройства выпускает, например, компания Treelogic. Однако при всей своей привлекательности они имеют серьезный недостаток - поскольку объектив жестко зафиксирован относительно корпуса, вам придется искать компромисс между комфортным углом зрения при пользовании навигатором и допустимым углом отклонения объектива от вектора движения автомобиля.

ПЕРЕДВИЖНАЯ РЕГИСТРАТУРА

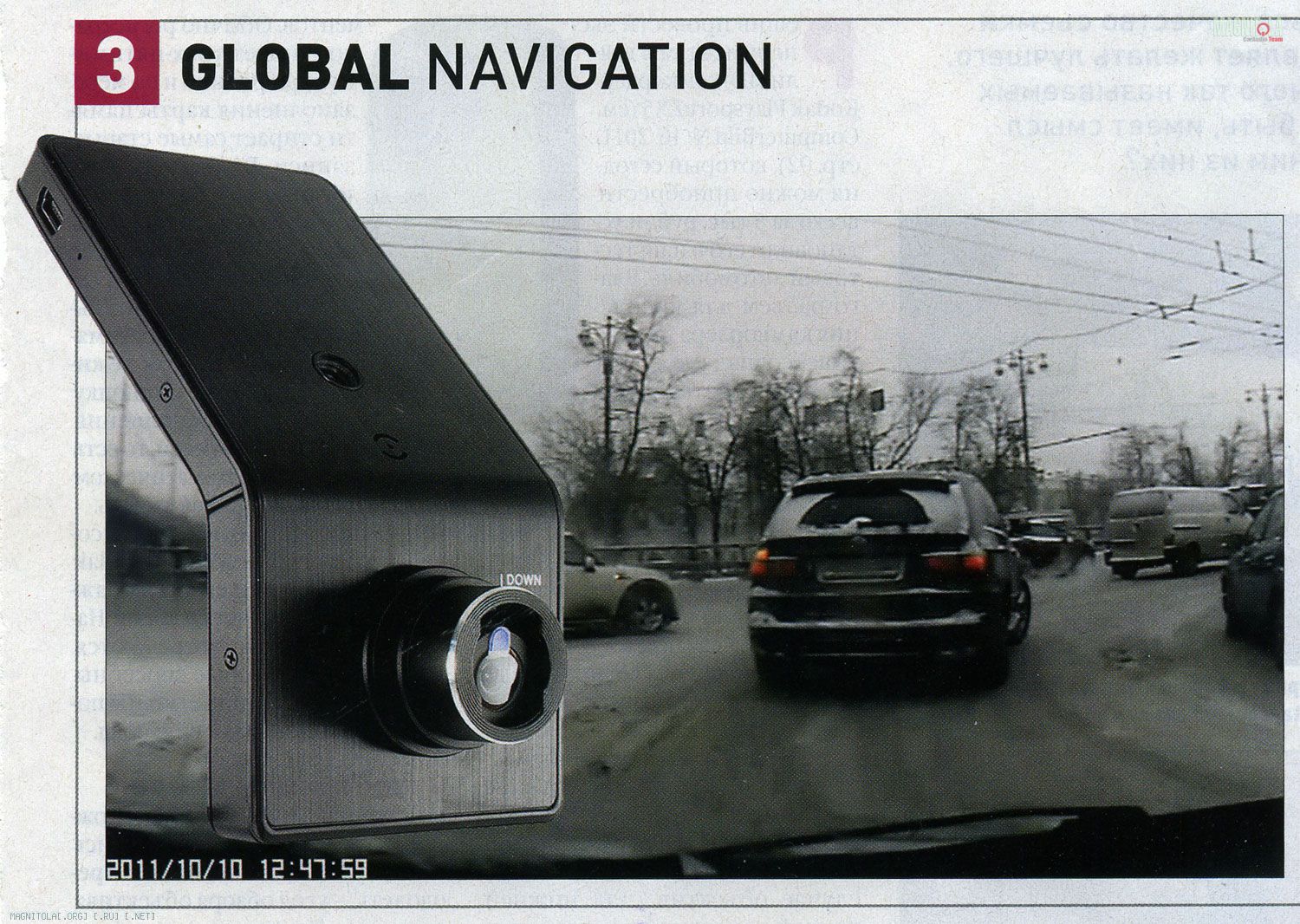

Средства видеофиксации дорожной обстановки -это, пожалуй, самая горячая тема в современном автомире. Мы протестировали четыре устройства стоимостью от 2,5 до 5 тыс. руб. Каждое из них -с собственным дисплеем и гордой надписью HD на корпусе.

В Интернете то и дело вспыхивают жаркие дебаты по поводу выбора той или иной модели регистратора, вот только спорщики, увы, не аргументируют свои утверждения. Обычно поклонники того или иного бренда рекомендуют брать этот и только этот продукт, потому что он, мол, выпущен компанией X, а она еще сколько лет назад выпустила навороченную модель - значит, и сейчас сделала не хуже. Как правило, горе-советчики имеют весьма туманное представление об устройстве - вероятность того, что они им пользовались, минимальна. Конечно, вы можете возразить, что некоторые отзывы действительно основаны на опыте эксплуатации. Но редкий человек, собирающийся купить регистратор, задается вопросом: а с чем сравнивали рекомендуемую модель? И почему советчик приобрел именно ее?
Оценивать видеорегистраторы по результатам лабораторных испытаний тоже не стоит. Перечисление заявленных параметров и указанных на упаковке характеристик не даст полной картины. Обычно регистратор покупается для того, чтобы в случае каких-либо проблем была возможность доказать третьим лицам (инспектору ДПС, страховому агенту, судье и т.п.) свою невиновность в инциденте. И поверьте, этим третьим лицам нет никакого дела до количества мегапикселов, предустановок баланса белого и дополнительной функции градусника. Куда более важным является качество записываемого видеоряда.

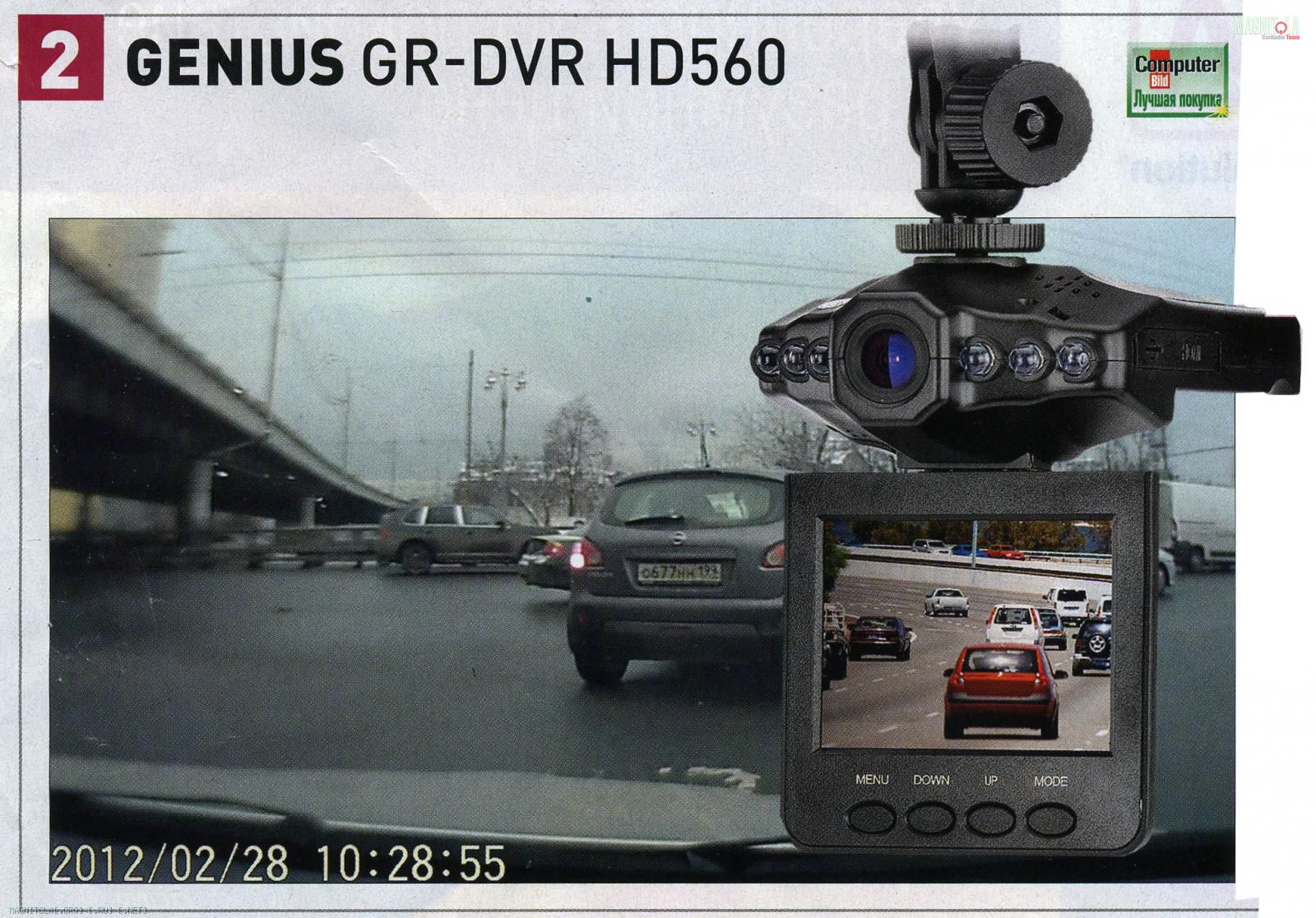

Мы протестировали четыре устройства, устанавливая каждое из них на автомобиль, преодолевавший один и тот же московский маршрут. И предлагаем вам самостоятельно оценить качество видеозаписи по некоторым точкам. Съемка велась днем, и это не случайно. Забегая вперед, скажем, что с ночной съемкой не справился ни один регистратор. В основном они пасуют из-за низкого динамического диапазона и невысокой чувствительности. В результате запись наполняется цифровым шумом, а малейший источник света (например, лампа мачты освещения или фары встречного автомобиля) способен засветить все изображение. Тестирование проводилось в автомобиле, укомплектованном газоразрядными лампами Philips D2S. Фары заводские, снабженные автоматическим корректором света. Лампы ближнего света установлены в специальных линзах, формирующих правильный световой пучок. Тем не менее, именно ближний свет машины стал непреодолимой преградой для испытуемых устройств - задняя часть впереди идущего автомобиля всегда засвечивалась.
Качество изготовления
Конструируя регистратор, производители стремятся придумать что-то особенное. Например, выбирают различные материалы для корпуса - пластик (простой или мягкий на ощупь) или металл (как правило - алюминий), экспериментируют с цветами отделки и формой корпуса. Но мало кто из производителей способен поставить себя на место сидящего за рулем человека. Среди всех рассмотренных нами устройств только у моделей от Genius и MIO предусмотрено отключение дисплея. А ведь зачастую водителю не требуется смотреть в маленький экран регистратора во время движения машины - он и так все видит через лобовое стекло.
И хотя рассмотренные нами устройства довольно сильно отличались друг от друга внешне, все они страдали от одного серьезного недостатка - их очень легко поцарапать. И дело отнюдь не в небрежности, а в идеологии. Видеорегистратор - это в первую очередь прибор, которому суждено работать в сложных условиях. Перепад температур снаружи и внутри салона машины может привести к отлипанию присоски от лобового стекла, так что падение устройства, а, значит, и царапины на корпусе неизбежны.

Особенности использования
Среди всей четверки только Highscreen BlackBox HD-mini можно было быстро снять с кронштейна. Остальные же устройства требовалось навинчивать, а сделать это, не снимая кронштейн, очень трудно.
Больше того, перед глазами водителя маячит еще и жгут питания, и, чтобы спрятать его за обшивку салона, придется очень и очень постараться. В комплекте поставки любого из протестированных устройств вы не найдете кабеля для подключения к автомобильному аккумулятору. Только вышеупомянутый Highscreen BlackBox HD-mini подключается напрямую - штатный разъем в прикуриватель не что иное, как обычный переходник, оснащенный кнопкой включения и красным светодиодом. Соответственно, и в сам прибор вставляется отдельный штекер.
Остальные же модели подключаются через интерфейс Mini-USB, спецификацией на который определено напряжение питания 5 В. Таким образом, если вы захотите спрятать кабель такого устройства, вам придется идти на компромисс (протягивать штатный провод в прикуриватель) или покупать преобразователь 12 В -> 5 В, к тому же совместимый с разъемом Mini-USB.

НЕСТАНДАРТНОЕ ПРИМЕНЕНИЕ
Как вы уже могли убедиться, качество съемки видеорегистраторов оставляет желать лучшего. На рынке присутствует много так называемых HD-камкордеров - может быть, имеет смысл заменить регистратор одним из них?

Решив провести эксперимент, мы взяли HD-камкордер Kodak Playsport ZX5 (см. ComputerBild№ 16/2011, стр. 92), который сегодня можно приобрести всего за 5 тыс. руб., и установили его в наш тестовый автомобиль. Благо разъем для крепления камкордера на штативе совпадает с тем, что применяется в кронштейнах для установки видеорегистраторов на стекле. Правда, камера оказывается вниз головой и записываемый видеоряд получается перевернутым. Однако эту проблему легко устранить - соответствующая функция имеется в любом плеере, использующем для воспроизведения видео кодек ffdshow.
Но есть и вторая проблема: крепление камеры оказалось ненадежным. При обычной съемке объектив у камеры расположен сверху, а разъем для размещения на штативе - снизу. В нашем же случае объектив стал нижней точкой конструкции «присоска плюс камера», и, соответственно, устройство было плохо зафиксировано. В результате каждая неровность на дороге вызывала небольшие перемещения в горизонтальной плоскости, и, как следствие, записанная картинка изрядно дрожала.

Ложка меда
Одного взгляда на спецификацию камеры Kodak Playsport ZX5 хватит, чтобы понять - это более совершенное устройство, нежели обычный регистратор. Во-первых, камера оснащена полноценным объективом с автоматической фокусировкой и высокочувствительной пятимегапиксельной матрицей. А во-вторых, в отличие от типовых регистраторов она пишет честный поток в формате Full HD. И все это пользователь получит за сравнимые деньги.

Чего точно не хватает
Свойством любого регистратора является возможность непрерывной съемки. И не так уж важно, карту какой емкости вы установите - 1 Гб или 32 Гб. Вопрос лишь в длительности записанных фрагментов. Обычно регистратор пишет трех-пятиминутные ролики и по мере заполнения карты памяти стирает самые старые записи. В общем-то, это логично: вам, скорее всего, потребуется видеозапись самого события, нежели его предыстория.
Наш "экспериментальный" регистратор снимает как раз в другом режиме - от нажатия на кнопку записи до заполнения всей карты памяти, то есть о записи в автоматическом режиме придется забыть.
Кроме того, видеоряд, созданный при помощи Kodak PlaySport ZX5, лишен таких важных пометок, как дата и время. Наверное, на рынке встречаются камкордеры, которые способны писать и такие данные, но мы получили лишь чистый видеоряд.
Съемка днем, при хорошем освещении, выполнена на отлично. Все нужные детали легко различимы. Только угол обзора уж очень мал

Самое главное отличие
И, наконец, самая большая сложность, с которой мы столкнулись и которую не в состоянии преодолеть - угол обзора объектива очень мал. Точнее, он достаточен для обычной видеосъемки и отлично подойдет для демонстрации друзьям вашего спуска с горы на сноуборде, однако для фиксации дорожной обстановки объектив должен быть широкоугольным.
Если прикрепить Kodak PlaySport ZX5 на стекло с помощью присоски регистратора, то в объектив попадет примерно 60% ширины лобового стекла. Таким образом, потеряется очень важная информация - то, что происходит правее или левее автомобиля.
Выходом может стать покупка фотокамеры, способной осуществлять видеозапись, и установка на нее широкоугольной насадки. Однако обойдется такое решение существенно дороже.

Вместо заключения
Конечно, никто не запретит вам использовать в качестве видеорегистратора HD-камкордер или фотоаппарат. Вполне возможно, что вы даже получите более качественный видеоряд. И все же специализированное устройство лучше приспособлено для этой задачи.

Источник: журнал ComputerBild, 05/2012
