Полезные советы. Секреты музыкального баса. Пособие по настройке сабвуфера для начинающих

Про автомобильные сабвуферы в нашем журнале рассказано уже немало - и как выбрать подходящий динамик, и как сделать для него правильный корпус. Но один важный вопрос упоминался лишь вскользь - это настройка. К нам нередко приходят письма вроде "я все сделал, а оно все равно как надо не играет". Итак, давайте разберемся, что нужно переключить и подкрутить, чтобы саб заиграл как надо.

Что такое бас вообще?
Но перед тем, как сразу же кидаться крутить ручки и щелкать переключателями, давайте немного проясним, а что же вообще представляет собой бас как таковой. Динамик своим колеблющимся диффузором создает чередование сжатий и разрежений воздуха. Принято считать, что среднестатистический человек воспринимает такие воздушные колебания именно как звук, если они происходят с частотами от 16-20 раз в секунду до 14-18 тысяч раз в секунду. То есть, от 16-20 герц до 14-18 килогерц. Так вот, басом считается самый нижний диапазон этих звуковых колебаний — примерно от 20 до 150 Гц. Именно с такими частотами колеблются диффузоры сабвуферов и мидбасовых динамиков. Обычно говорят, что колебания до 50 Гц — низкий бас, 50-100 — средний бас, а 100-150 — верхний бас (хотя деление это весьма условное и приблизительное).

ПОМНИТЕ, ЧТО ЗАДАЧА САБВУФЕРА - НЕ ПЕТЬ ГОЛОСОМ, А ВОСПРОИЗВЕСТИ ЛИШЬ САМЫЕ НИЗКИЕ ЧАСТОТЫ. МУЗЫКУ ДОЛЖНЫ ИГРАТЬ ОСНОВНЫЕ АКУСТИЧЕСКИЕ СИСТЕМЫ (ФРОНТАЛЬНЫЕ ИЛИ ВМЕСТЕ С ТЫЛОВЫМИ), А САБ - ЛИШЬ ПРИДАВАТЬ ЗВУКУ НЕОБХОДИМУЮ МАССИВНОСТЬ И ОСНОВАТЕЛЬНОСТЬ

КСТАТИ
Настраивая бас, полезно знать, какая область частот в звуке за что отвечает. Для примера возьмем ударную установку: область частот в районе 40 Гц определяет глубину и мягкость удара, в районе 63 Гц — увесистость, тяжесть удара, область около 80 Гц — твердость удара. В звуке бас-гитары или контрабаса частоты в области 40 —50 Гц определяют массивность инструмента, а в области 100 Гц — плотность, упругость баса.

Что мы слушаем?
Но физика процесса, давайте теперь посмотрим на все это дело с музыкальной стороны. Для начала возьмем рэп, хип-хоп или дабстеп. Чернокожие парни особенно любят низкий, утробный бас на грани инфразвука, заставляющий вибрировать все потроха. Так вот, такой „кишкотряс" — это звуки с частотами в районе 30-50 Гц. Возможно, вы удивитесь, но это, пожалуй, единственные жанры, которые требуют полноценного воспроизведения столь низких частот, во всех остальных музыкальных жанрах такой глубокий бас не несет какой-то серьезной информативности.
Например, если взять музыку с „живыми" инструментами, то в ней практически вся информативная составляющая и энергетика баса сосредоточена в области частот выше 40 Гц. К примеру, бас-гитара. Звук ее струн состоит не только из основных тонов, но и из обертонов — гармоник от основного тона, которые имеют более высокие частоты. Именно по их характеру мы и отличаем звучание, например, бас-гитары Маркуса Миллера от, скажем, бас-гитары Клиффа Бертона, даже если они попытались бы наиграть одну и ту же мелодию в одинаковой тональности. Именно обертона имеют в звуке большинства инструментов самую высокую информативность. Или взять, к примеру, динамичную электронную музыку — бодрый клубнячок. Классика хауса и транса — это звук драм-машин Roland TR-909 и TR-808, и их частотный спектр тоже лежит отнюдь не в самой глубокой басовой области — 40-100 Гц.

ЕСЛИ САБВУФЕР БУДЕТ ПЛОХО СОГЛАСОВАН С МИДБАСОМ, ПРОИЗОЙДЕТ „РАСЛОЕНИЕ" БАСА, ЗВУЧАНИЕ ПОТЕРЯЕТ И ДРАЙВ, СОЧНОСТЬ, ЭМОЦИОНАЛЬНОСТЬ. ЕСЛИ ЭТО „ЖИВОЙ" ИНСТРУМЕНТ, ТО ПОСТРАДАЕТ НАТУРАЛЬНОСТЬ ЕГО ЗВУЧАНИЯ. В ЭЛЕКТРОННОЙ МУЗЫКЕ МЫ ПОЛУЧИМ НЕ ПЛОТНЫЙ БАСОВЫЙ РИТМ, А ЛИБО ВЯЛОЕ УХАНЬЕ, ЛИБО НАПРОТИВ - ГУЛКУЮ КОЛОТУШКУ, ОТ КОТОРОЙ ЧЕРЕЗ 10 МИНУТ НАЧНЕТ БОЛЕТЬ ГОЛОВА. В ХУДШЕМ СЛУЧАЕ САБ БУДЕТ ВОСПРИНИМАТЬСЯ ВООБЩЕ ИГРАЮЩИМ ОТДЕЛЬНО, КАК БЫ САМ ПО СЕБЕ.

Первый этап: включаем фильтр нижних частот

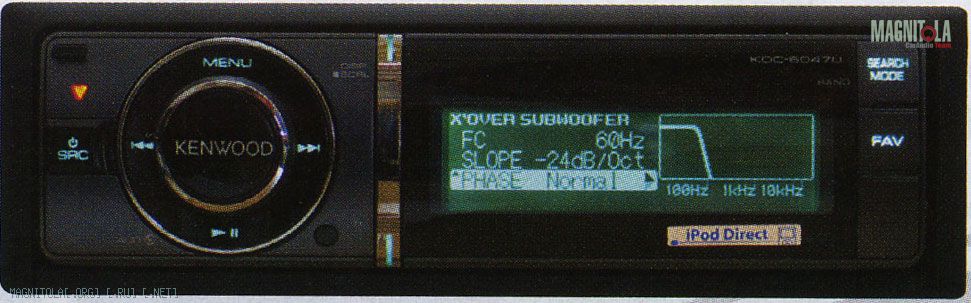

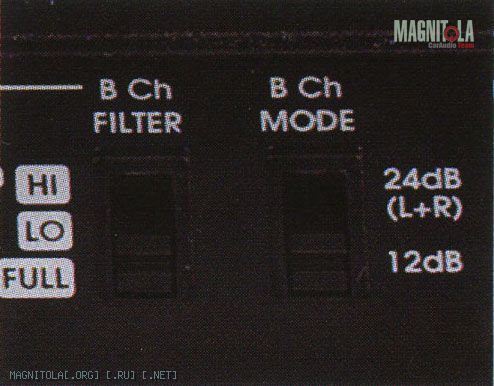

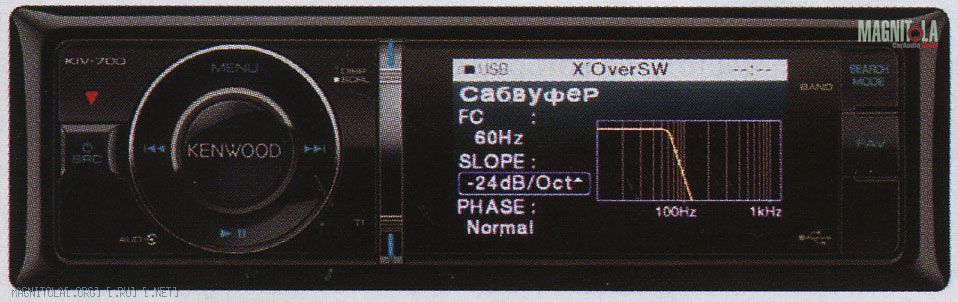

Итак, нам нужно в сигнале сабвуфера ослабить средние и высокие частоты, и оставить лишь низкие. Это умеет делать частотный фильтр, в данном случае — фильтр нижних частот (ФНЧ, он же Low Pass Filter, обозна чается как LPF или просто LP). Он пропускает все, что ниже частоты настройки и ослабляет все, что выше. Таким фильтром может быть оснащено, к примеру, головное устройство, усилитель, или же он может быть и там, и там одновременно.

Второй этап: выставляем предварительную частоту настройки и громкость сабвуфера

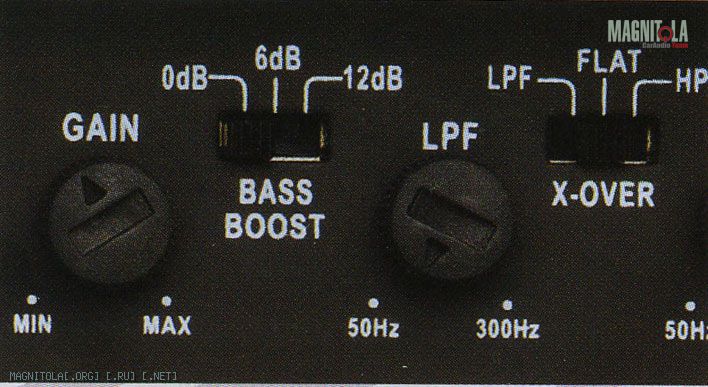

Теперь найдите регулятор, отвечающий за частоту настройки фильтра. В усилителе — это обычная „крутилка", обозначается как Frequency или что-то в этом роде. Выставьте ее пока на частоту 80 Гц. При такой настройке на сабвуфер беспрепятственно будут проходить только низкие частоты, а все что выше 80 Гц, будет заметно ослабляться. Отыщите другую „крутилку" — чувствительности (может обозначаться как Level или Gain), отрегулируйте ей громкость сабвуфера относительно основных динамиков. Не переборщите с уровнем, саб не должен перекрикивать все остальное!

ЕСЛИ УРОВЕНЬ САБА БУДЕТ СЛИШКОМ ВЕЛИК, ТО БАС ПОТЕРЯЕТ В СВОЕЙ НАТУРАЛЬНОСТИ (ВАЖНО ДЛЯ „ЖИВЫХ" МУЗЫКАЛЬНЫХ ЖАНРОВ), ЧЕТКОСТИ И УПРУГОСТИ (ВАЖНО ДЛЯ ЛЮБОЙ МУЗЫКИ). ДАЖЕ ЕСЛИ ВЫ БОЛЬШОЙ ЛЮБИТЕЛЬ „КИШКОТРЯСНОЙ" И „ВОЛОСОШЕВЕЛИТЕЛЬНОЙ" ЭЛЕКТРОНИКИ, ВСЕ РАВНО " УМЕРЬТЕ СВОЙ ПЫЛ, МНОГО ПЛОХОГО БАСА - ЭТО ХУЖЕ, ЧEM В МЕРУ ХОРОШЕГО.

Третий этап: подбираем полярность включения сабвуфера
Существует распространенное, но ошибочное мнение, что динамики можно подключать только строго соблюдая полярность, обозначенную на усилителе, мол, плюс к плюсу и минус к минусу. Иначе они будут работать якобы „не в ту сторону" и быстро выйдут из строя. На самом же деле диффузор динамика всегда ходит одинаково и в „плюс", и в „минус" относительно своего положения покоя, а полярностью подключения всего лишь определяется, в какую сторону он пойдет „сначала", а в какую „потом". Это, понятное дело, никак не сказывается на самочувствии динамика, но зато сказывается на его звучании. Так что на этом этапе мы будем определять правильную полярность включения сабвуфера.
Поставьте музыку, в которой есть хорошо различимые низкочастотные инструменты и постарайтесь выбрать такой вариант подключения саба, при котором он будет максимально сливаться своим звучанием с основной акустикой, будет максимально четким и собранным. Поскольку звуковая картина с передних и задних сидений будет отличаться, вам придется побегать: поменяли на сабвуфере полярность — сели за руль послушали, потом опять к багажнику: поменяли, послушали, выбрали лучший вариант. Помните, что слушать нужно при закрытых дверях.
В идеале не должно быть слышно, что бас идет сзади. Когда вы сидите впереди, должно создаваться впечатление, что басят передние, основные динамики. Если добиться такого цельного и слитного звучания не получается, то, возможно, вы немного перестарались с громкостью сабвуфера (в этом случае просто убавьте чувствительность на усилителе), допустили какие-то промахи при изготовлении корпуса (он издает паразитные призвуки) или у вас просто что-то дребезжит в багажнике (эти звуки, кстати, не обязательно должно быть отчетливо слышны, они могут успешно маскироваться сабвуфером).

Четвертый этап: регулируем сабсоник

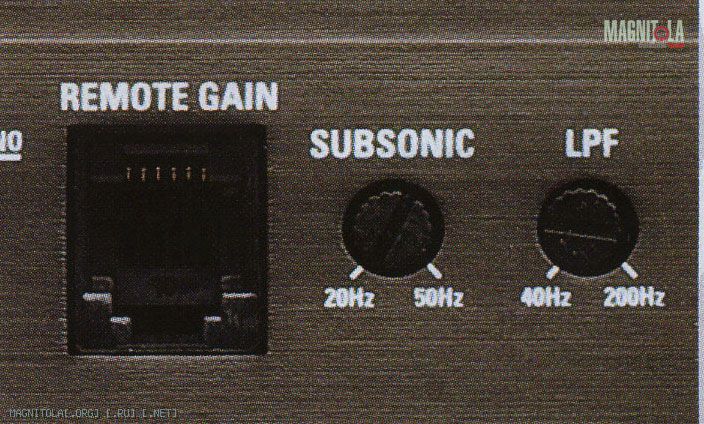

Многие басовые усилители оснащены так называемым „подтональным фильтром", сабсоником. Это на самом деле обычный фильтр верхних частот, который ослабляет в сигнале все, что ниже частоты его настройки, то есть убирает самые-самые низкие частоты. Вот тут, наверняка, может возникнуть вопрос — зачем он нужен, разве ж саб не предназначен для того, чтобы воспроизводить нижние частоты?
Просто все дело в том, что чем ниже частота, тем выше ход у динамика, и на сверхнизких частотах он может оказаться настолько большим, что там недалеко и до порванного подвеса, изломанного диффузора или заклинившей звуковой катушки. Мне нередко приходилось наблюдать ситуацию, когда диффузор сабвуфера ходит ходуном, а бас при этом вялый и гулкий. И напротив, действительно громкий, сочный и упругий бас зачастую может издавать сабвуфер, диффузор которого вроде бы едва шевелится. А ведь мы уже говорили, что в реальной-то музыке частот ниже 30 Гц практически нет, причем даже в самом забойном гангста-рэпе. А посему мы можем ослабить малоинформативные сверхнизкие частоты абсолютно без ущерба для музыки. Будучи же освобожденными от них, сабвуфер заиграет гораздо лучше — он будет басить четче иупруже, повысится предел максимальной громкости. Настройте сабсоник на частоту около 20 Гц. Если вы любите очень громкий бас, то можете поднять его настройку до 30, а в экстремальных случаях и вовсе до 40 Гц. Не переживайте, вы при этом нисколько не потеряете в сочности и мясистости баса, зато сохраните динамик целым. Кстати, если у вас сабвуфер в корпусе с фазоинвертором, то сабсоник вообще из разряда must have. Дело в том, что в закрытом корпусе объем воздуха, заключенный внутри, придерживает динамик и не дает ему слишком разбалтываться. А вот в фазоинверторном это происходит только выше частоты настройки порта, а на более низких частотах диффузор болтается практически ничем не сдерживаемый, и очень быстро доходит до своих физических пределов хода со всеми, как говорится, вытекающими.

Пятый этап: „сращиваем" звучание сабвуфера с звучанием мидбасовых динамиков более тщательно
На этом этапе настройки вам предстоит найти оптимальную частоту настройки фильтра нижних частот (ФНЧ, LPF, LP) и громкость сабвуфера. Эти две регулировки всегда нужно выставлять в комплексе. Принцип примерно такой:

• Если мы уменьшаем частоту среза LP и одновременно увеличиваем громкость, то бас при этом становится более мягким и глубоким. Но если перестараться, то может получиться эффект, когда фронт басового удара отделится от самого низкочастотного наполнения — саб будет звучать как бы сам по себе.
• Если увеличиваем частоту среза LP, то бас становится жестче, приобретает большую ударность. При этом громкость нужно убавлять, иначе можно получить чрезмерную „колотушечность", и это будет уже не бас, а долбежный гулкий звук как палкой по пустой бочке, этого нам тоже никак не нужно. В хорошо настроенной системе сабвуфер не должен восприниматься играющим отдельно. Он должен сливаться с звучанием основной акустики так, будто это басит она. Старайтесь добиться, чтобы инструменты звучали наиболее естественно. И тогда вы сможете с уверенностью сказать: „Да, у меня в машине очень хороший качественный бас".

ЧТО ДАЕТ ВКЛЮЧЕНИЕ ФИЛЬТРА ВЕРХНИХ ЧАСТОТ В ОСНОВНЫХ КАНАЛАХ?
Если вы просто добавляете сабвуфер в штатную систему, то все, чем вы располагаете для настройки — это лишь регулировки на нем самом (точнее, на сабвуферном усилителе). Если же у вас более развитая система, в которой от усилителя работают и основные каналы, то наверняка кое-какие регулировки есть и в нем.

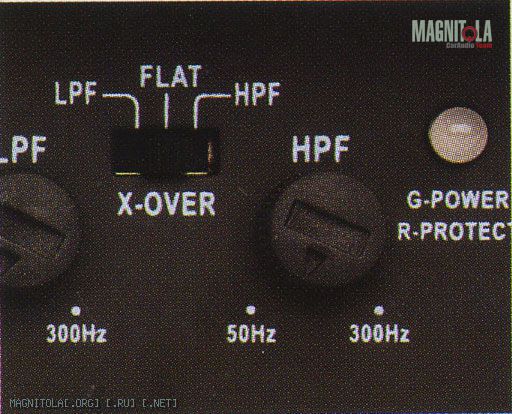

В данном случае нам нужен фильтр верхних частот (ФВЧ, Low Pass Filter, LPF, LP). Работает он, как вы наверное уже поняли, прямо противоположно фильтру нижних частот — пропускает все, что выше частоты настройки и ослабляет все, что ниже.
Если вы его включите, то ослабите в сигнале для основных динамиков самый низкий бас. И неважно, что небольшие 6,5-дюймовые мидбасы (или какие у вас там) и без того низкий бас толком не воспроизводят, будучи освобожденными от низкочастотных сигналов, динамики заиграют намного легче, в звуке появятся упругость и четкость, уйдет гудение и призвуки двери, срастить звучание мидбасов с сабом станет намного легче.
Если вам доступна настройка ФВЧ в основных каналах, то настройте сначала этот фильтр, не включая сабвуфер. Слишком высокая частота настройки лишает звук основательности, весомости, а при слишком низкой ходу диффузора может быть слишком большим. Найдите компромисс, при котором диффузоры динамиков будут иметь небольшой ход, но при этом еще не пропадет басовитость. После этого приступайте к настройке сабвуфера.

ЕСЛИ ДИФФУЗОР ХОДИТ ХОДУНОМ, ЧУТЬ ЛИ НЕ ВЫПРЫГИВАЯ ИЗ ДИНАМИКА, ТО ЭТО, ВООБЩЕ-ТО, ЕЩЕ НЕ ПРИЗНАК КРУТОСТИ. ЧАСТО КАК РАЗ С ТОЧНОСТЬЮ ДО НАОБОРОТ.

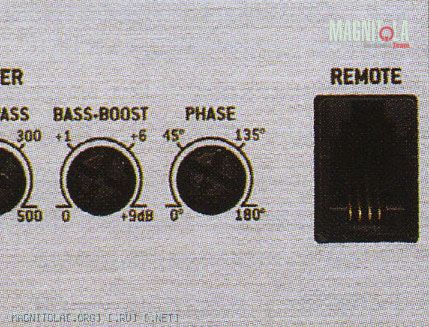

Многие усилители оснащены фазовращателем. Он нужен для более точного согласования звучания сабвуфера и мидбасовых динамиков. На этапе номер 3 мы подобрали наилучшую полярность включения простым перекидыванием проводов на клеммах сабвуферного динамика. Это, по сути, соответствует крайним положениям фазовращателя, которые обозначаются как "0" и "180 градусов". Сам же фазовращатель позволяет выставлять еще и промежуточные значения. Вы можете воспользоваться им при финишной настройке системы.

ЧАСТАЯ ОШИБКА
Многие ставят сзади одновременно овальные динамики и сабвуфер, наивно полагая, что, мол, чем больше, тем лучше. Это ошибочное суждение. Овалы, если их грамотно установить, сами по себе достаточно басовиты, так что получается, что они будут воспроизводить одновременно с сабом один и тот же участок звукового спектра. Но делать то они это будут по-разному (не станем сейчас вникать в детали, виной тому в разнице фазовых, импульсных характеристик), и в итоге получится как в той поговорке: кто в лес, кто по дрова. Получите ли вы при этом нормальный бас? Конечно же, нет.

ЭТО ИНТЕРЕСНО
КАКУЮ МУЗЫКУ МОЖНО ИСПОЛЬЗОВАТЬ ДЛЯ НАСТРОЙКИ САБВУФЕРА?

Для настройки подберите музыку с хорошо записанным басом. Но это должен быть не электронный бас, а какие-нибудь „живые" инструменты. Когда вы будете их слушать, вам будет легче представить их, а это значит, что вы сможете настроить систему точнее. Один из самых каверзных и сложных инструментов для любой аудиосистемы — это контрабас. Даже если вы не слушаете такую музыку, настроив систему по записям контрабаса, вы можете быть уверенными, что все остальное уж точно отыграет как надо. Хороший пример — диски Superbass и Superbass II, записанные студией Telarc.

Источник: журнал "Тюнинг автомобилей" (при участии Car&Music), апрель 2012
