На ковер! Сабвуфер Phoenix Gold Ti 10. Не только для элиты

Словечко «элитный» относится нынче к категории особо модных. Если что-то не элитное, то оно либо эксклюзивное, либо «супер». И как-то уже забылось, что определение «элитный» пришло к нам из биологии, там оно является синонимом слова «отборный», а какие признаки приняты за основу отбора - разговор отдельный.
Так уж сложилось, что в большинстве изделий от PG, которые попадали к нам на ковёр, название серии состояло из двух слов: Titanium и Elite. Тут и необычная трёхкомпонентная акустика Ti 951 с девятидюймовым низкочастотником, и совсем уже немыслимый сабвуфер Ti 12D. Несомненная элита по качеству исполнения и заложенным в них возможностям. Сегодня в сольном тесте представлен сабвуфер более демократичного исполнения, Titanium 10.

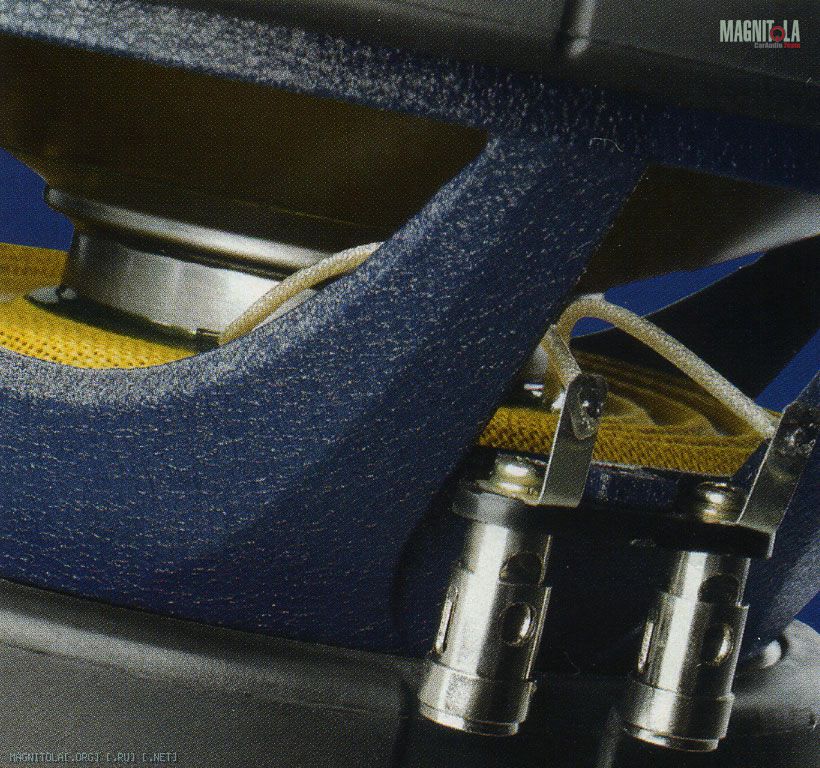

Десятидюймовый диффузор Ti 10 целиком отштампован из алюминиевого листа и анодирован титаном. Сразу два крылатых металла в одной детали. В таких случаях возникают определённые технологические сложности с креплением каркаса звуковой катушки. Инженеры PG для решения этой задачи использовали алюминиевый переходной фланец, который попутно помогает отводить тепло от звуковой катушки диаметром 2,5 дюйма. Резиновый гофр подвеса не слишком широкий (25 мм), однако заявленный ход диффузора 35 мм (двойное амплитудное значение, как обычно). Коробчатого сечения внешний резиновый обод при желании позволяет монтировать сабвуфер как «снаружи», так и «изнутри». Правда, такое желание возникает очень редко, разве что при монтаже «вверх дном». Диффузородержатель, разумеется, литой из алюминиевого сплава, а спицы переменного сечения начисто снимают вопрос о резонансах корзины. Магнит имеет размеры 155 х 40 мм и массу 3 кг. Резиновый чехол магнитной системы с торца повторяет по форме фланец сабвуферов Titanium Elite (но там, если помните, он алюминиевый и служит для улучшения теплоотвода от катушки). Диаметр осевого отверстия в шайбе магнитной системы - 15 мм. Это не много для сабвуфера с таким ходом диффузора, но выходное сечение у него аэродинамически оформлено, и это действительно снимает проблему струйных шумов. По крайней мере, при обычной предварительной разминке сабвуфера сигналом 35 Гц 100 Вт (голым, без ящика) никаких лишних призвуков слышно не было, значит, в ящике и подавно не будет. Контактные зажимы никелированные пружинные. Усиленная центрирующая шайба плоская, с регулярными гофрами. Что ещё добавить? Ах, да, изготовлен этот саб так, что ваш покорный слуга долго и с удовольствием крутил его в руках, благо, десять дюймов это не пятнадцать.

Максимальная мощность (по данным изготовителя), Вт RMS 450
Нижняя частотная граница (-3 дБ с учётом акустики салона), Гц 7,5
Опорная чувствительность, дБ/Вт (1 м) 83
Средний к.н.и. (96 дБ, 50 - 125 Гц), % 0,704
Максимальное звуковое давление (в свободном поле), дБ 109,5

Параметры Тиля - Смолла
Заявка / Факт
Fs, Гц 29,9 / 27,3
Vas, л 28,5 / 22,2
Qts 0,404 / 0,360

Как показали измерения (и подтвердили расчёты), чувствительность у Ti 10 невысокая, согласно современным веяниям. Масса подвижной системы ровно 0,25 кило, для «десятки» это не шутка. В общем, законы физики никто не отменял. Но из тех же законов физики следует, что при такой массе подвижки подвес должен быть очень жёстким. По статистике (нашей статистике, другой не знаю) средний эквивалентный объём Vas у «десяток» - 60 л. Могу даже сказать, что наименьшее значение этого параметра до сих пор было 27,3 л. Теперь, как видите, достигнут новый рекорд, 22 л с копейками. Что из этого факта вытекает, сейчас увидим. Результаты измерений полной добротности достаточно хорошо согласуются с заявками изготовителя: 10%, это нормальный разброс внутри одной партии. Но подвес оказался жёстче, чем по норме изготовителя, который рекомендует брать ЗЯ с объёмом от 8,5 до 15,5 л (они рекомендовали от 0,3 до 0,55 «кубика», но это то же самое). Действительно, при моделировании по их параметрам получается почти идеальная АЧХ в маленьком ящике и небольшой (и очень плавный) подъём к частоте 14 Гц в ящике большом. По нашим параметрам вышло, что идеальную, аудиофильскую частотную характеристику можно получить в ящике 6 л. Это даже не ящик, а ящичек, мы иной раз рекомендуем такой объём для фронтов, правда, здесь надо учесть, что объем, занимаемый самим динамиком внутри (по прикидкам, около 3 л), окажется одного порядка с объемом корпуса, и реально для 6-литрового оформления надо делать корпус с внутренним объемом 9 л. А такую же АЧХ, какая по заводским параметрам получается в ящике 15,5 л, в действительности можно получить в ЗЯ с объёмом всего 8,5 л. Тут я со всей ответственностью могу заявить, что таких характеристик в таком объёме мы до сих пор не получали. Ящики с ФИ изготовитель рекомендует брать с объёмом от 21 л (настройка фазика на 41 Гц) до 28 л с настройкой на 28 Гц. В результате имеем частотные характеристики с довольно узким, но мощным акустическим подъёмом от 8,5 до 9,3 дБ. По измеренным параметрам - ещё интереснее. Сравнительно ровная АЧХ достигается с ящиком 8,5 л (!) и настройкой фазоинвертора на частоту 32 Гц. Несколько более убойная характеристика будет в ящике «полкубика» (14 л) и настройкой на 28 Гц. Ящики большего объёма я брать не советую, получится могучий (10 - 12 дБ) подъём на тех частотах (22 - 24 Гц), где он не очень и нужен. Впрочем, зачем платить больше (в смысле объёма)? Тем более что способность работать в малом (точнее, очень малом, еще точнее - неправдоподобно малом) объёме - уникальное достоинство этого сабвуфера.
Почти уникальная особенность есть и у фазоинвертора для Ti 10. Обычно мы беспокоимся насчет возможности расположения тоннеля фазоинвертора внутри корпуса. Здесь повода нервничать нет, поскольку шансы поместить тоннель внутрь начисто отсутствуют. Трубу придется выводить наружу, ведь даже при диаметре тоннеля 5 см (это самый минимум) длина её будет 53 см для 14-литрового ФИ. Представляете, какая может выйти инсталляция? Кто сумеет оценить полет мысли, конечно...

МЁД & ДЁГОТЬ

Что у нас в сухом остатке? Сабвуфер, который может работать в исключительно компактном оформлении. Отдача, правда, невысокая, но это обычная (и неизбежная, к сожалению) плата за компактность оформления. Единицы литров для 10-дюймовой головки? Это может оставить равнодушным только человека, у которого нет сердца. Или автомобиля.
ЛИЧНОЕ ДЕЛО
ЧТО
Сабвуфер 10 дюймов
КТО
Phoenix Gold Ti 10
ПОЧЕМ
$239
ЭТО - ПЛЮС
Фантастически компактное оформление
ЭТО - МИНУС
Невысокая чувствительность
ОДНИМ СЛОВОМ...
В такие цифры трудно поверить.
Но придется...
РЕЙТИНГ
Конструкция и исполнение 9
Форма АЧХ в салоне 8
Максимальное звуковое
давление 8
Искажения 8
Компактность оформления 10
ИТОГ 43

Источник: журнал Автозвук, 06/2003. Петр Хохлов, измерения Юрий Евтушенко
