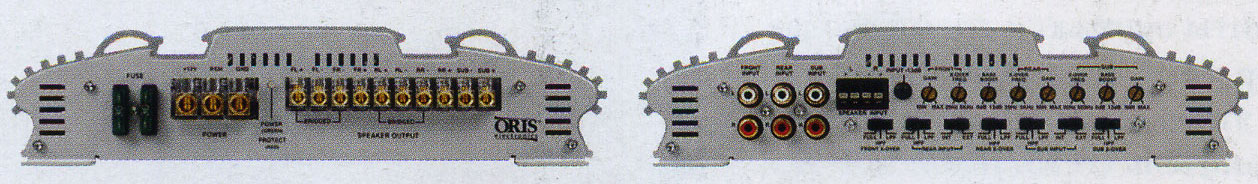

Как видите, профиль корпуса усилителя Oris не самый простой: середину его украшает плоский «хребет», а рядом проходит ещё пара валиков, вызывающих ассоциацию с накладными плечами. А всё вместе создаёт довольно причудливый футуристический облик.Сильноточный интерфейс отделяет от остального вся длина корпуса усилителя. Все зажимы изолированного типа. Акустические рассчитаны на кабель диаметром до 4,5 мм, силовые зажимы готовы работать с жилой до 6,4 мм в диаметре. Выходов пять, то есть усилитель пятиканальный, как и предыдущие. Но у сабвуферного канала есть пара своих входов. Каждая группа каналов Front или Rear может работать с фильтром ВЧ или НЧ, причём диапазон регулирования фильтров (от 20 до 5000 Гц) послужит предметом зависти для многих. Каналы Rear могут работать не только со своими входами, но и принимать сигнал от входов Front. Естественно, сабвуферный канал подключается не только к своему входу, но и к входам Rear. При этом можно установить не только широкополосный режим, но и работу с фильтром (ВЧ или НЧ — по выбору), частота которого задана регулятором фильтра Rear. Учитывая, что фильтры сабвуферного канала регулируются в диапазоне 20 — 500 Гц (а здесь включается и ФВЧ), то можно ФВЧ использовать как «сабсоник», а фильтр НЧ взять из входных цепей Rear. Каналы Rear при этом будут работать в любом режиме, хоть бы и в широкополосном. В общем, по гибкости применения у Oris не больше конкурентов, чем сами знаете у кого, не будем повторяться. Здесь предусмотрен регулируемый «буст» (0 — 12 дБ), и ещё один такой же работает с каналами Front и Rear (если там включён фильтр НЧ). А ещё есть пара входов высокого уровня и аттенюатор -12 дБ, который нужно задействовать при их использовании или если магнитуда выходного сигнала больше 4 В.

Максимальная мощность (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт
басовый канал 171/278
остальные 98,0/141
Коэф-нт нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,008/0,010
Входная чувствительность, В 0,165 — 15,2
Отношение сигнал/шум, дБА 99
Переходное затухание (Л-П/Ф-Т), дБ 60/59
Диапазон частот (+1/-1дБ), Гц <4 — 20000
Скорость нарастания сигнала на выходе, В/мкс 7
Габаритные размеры, мм 404 х 260 х 58

Мощность басового канала мало отличается от двух предыдущих участников, то есть нормально, но без излишеств. А вот каналы Front и Rear отличаются повышенной мощностью. И хотя приращение мощности при переходе к 2-омной нагрузке всего 44%, все мы понимаем, что 2-омные фронты — редкость, зато при работе с 4-омной акустикой Oris обеспечит запас динамического диапазона. Нелинейных искажений, как видим, очень немного. Диапазон регулирования чувствительности (с использованием аттенюатора) редкостный, без аттенюатора верхняя граница чувствительности 3,9 В. Диапазон чувствительности сабвуферного канала (когда используются оба входа) тоже достойный: 0,27 — 8,3 В. Показатели переходного затухания, как говорится, на пределе. АЧХ усилителя имеет свои особенности: верхняя граница частотного диапазона ограничена уровнем +1 дБ, а на частоте 80 кГц подъём достигает 6 дБ. Можно бы предположить, что при такой частотной коррекции Oris будет болезненно воспринимать емкостную нагрузку, но нет: ток потребления возрастает лишь на 12%, и следы ВЧ-колебаний появляются лишь в начале «полки» прямоугольного сигнала.
Как видно на графике, крутизна спада характеристик фильтров 12 дБ/окт., но добротность заметно ниже баттервортовской. Вероятно, разработчики оригинальной схемы стремились получить фильтры с характеристиками Линквица — Райли, а тогда частоту среза надо оценивать по уровню -6 дБ. Получается, что фильтры канала Rear регулируются в пределах от 18 до 4800 Гц (ФНЧ) и от 22 до тех же 4800 Гц (ФВЧ). При таком диапазоне перестройки попадание отменное. Фильтр басового канала можно перестраивать в диапазоне от 19 до 500 Гц. Максимальный подъём баса 11 дБ на частоте 40 Гц.

ЛИЧНОЕ ДЕЛО
КТО
Oris CA-905
ПОЧЕМ
$253
ЭТО — ПЛЮС
Мощные основные каналы
Широкие возможности фильтров
Два «буста»
ЭТО — МИНУС
Небольшой подъём АЧХ на верхах
ОДНИМ СЛОВОМ...
Мощность и гибкость в одном футляре. Да и футляр неплохой...
РЕЙТИНГ
Мощность 9
Технические характеристики 8
Оснащённость 8
Фильтры 8
Удобство установки 8
Итог 41

Источник: журнал Автозвук, 10/2003. Петр Хохлов
