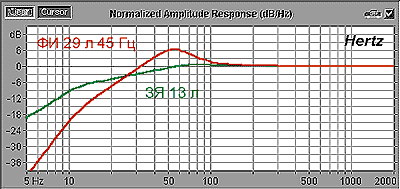

При измерениях обнаружились значительные расхождения в параметрах, заявленных изготовителями, и измеренных нами. Резонансная частота получилась выше аж на 13 Гц, эквивалентный объем – почти на 20 литров, только добротность более или менее близка. Рекомендации изготовителя гласят: закрытый ящик должен иметь объем 13 литров, а фазоинвертор – 29, при настройке на 45 Гц. Расчет показывает: такими вариантами изготовители собирались удовлетворить диаметрально противоположные звуковые пристрастия. Закрытый ящик дает ровную, без выбросов, но очень застенчивую АЧХ, со спадом, очень, правда, плавным и медленным, начинающимся от 60 Гц. Фазоинвертор, напротив, показывает (должен показывать) мощную, ударную АЧХ, где на 55 – 60 Гц как раз максимум отдачи. Хотите так, хотите – эдак, все очень явственно.

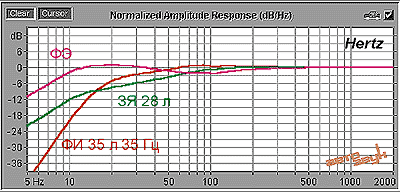

По измеренным нами параметрам вышло: минимальный объем закрытого ящика должен быть «кубик», 28 литров, если по-метрически. Форма АЧХ получится примерно такая же, какую предлагают изготовители, но проходит она на 3 дБ ниже. Фазоинвертор, если не ставить задачи выбивать остекление машины, лучше сделать побольше, около 35 литров, и с более низкой настройкой. Однако и в этом случае на большую отдачу ниже 50 Гц рассчитывать не придется. Есть еще вариант, не упомянутый изготовителями, а он как раз самый интересный: в режиме «фри-эйр» Hertz показывает идеально ровную АЧХ, в пределах ±1дБ от 15 до 45 Гц. Вот это – вариант, и реальный.
Параметры Тиля-Смолла
По данным изготовителя | По результатам измерений | |
Fs, Гц | 26,6 | 39 |
Vas, л | 78,1 | 96,4 |
Qts | 0,34 | 0,386 |
Номинальный импеданс 3 Ом
Опорная чувствительность, дБ/Вт, 1м (200-300 Гц) 90,5
Коэффициент нелинейных искажений, % (65 Вт, 50-125 Гц) 3,10
Экспертная оценка сабвуфера
Инженерный уровень 8
Звуковые возможности 7
ЛИЧНОЕ ДЕЛО
ЧТО
Сабвуфер 10 дюймов
КТО
Hertz HS 250
ПОЧЕМ
$77
ЧЕМ БОГАТЫ
Диффузор из ламинированной целлюлозы
Резиновый подвес
Диффузородержатель штампованный из стали
Вентилируемый полюс
Контакты под клеммы «лопаточки»
ЭТО – ПЛЮС
Высокая чувствительность
Относительно большая допустимая мощность
Возможность работать в экране («фри-эйр»)
ЭТО – МИНУС
Не самые лучшие характеристики в ЗЯ и ящике с ФИ
Необходимость больших объёмов ящиков
ОДНИМ СЛОВОМ...
В «фри-эйрном» варианте можно использовать не задумываясь, остальное требует очень взвешенного подхода
РЕЙТИНГ
7(10)
Источник: журнал Автозвук, 10/2001. Юрий Евтушенко, Андрей Елютин
