На ковер! Мидбас PHD 5.1 MB NEO. Сокровища под ногами

Динамики итальянской фирмы PHD нередко отличаются от общепринятого образца. Такова выбранная фирмой специализация, логически созвучная с ее названием. Формально PHD означает Performance HiFi Distribution, в то же время именно так на Западе обозначается ученая степень «доктор философии».
Формально 5.1 MB NEO — мидбасовая головка калибра 5 дюймов. Прилагаемое к ней описание относится сразу к полутора десяткам моделей, и ни о каких подробностях, кроме метода монтажа, не повествует. Что же касается метода монтажа, т.е. вырезать отверстие, насверлить дырок и закрепить саморезами, то тем, для кого подобная информация в новинку, мы не советуем сильно интересоваться этой головкой, по своей конструкции и характеристикам она предназначается для тех, кто «школу молодого бойца» уже прошел.
Нетиповую конструкцию динамика, а речь идет именно об отдельном компоненте, а не части разоренного комплекта, трудно не заметить в первые полсекунды. О том, что здесь используется неодимовый магнит, можно было догадаться еще по обозначению, Neo стало у многих марок привычной частью названия модели, как Turbo у автомобилей. Но у PHD устройство не только магнитной, но и подвижной системы нетривиальное.

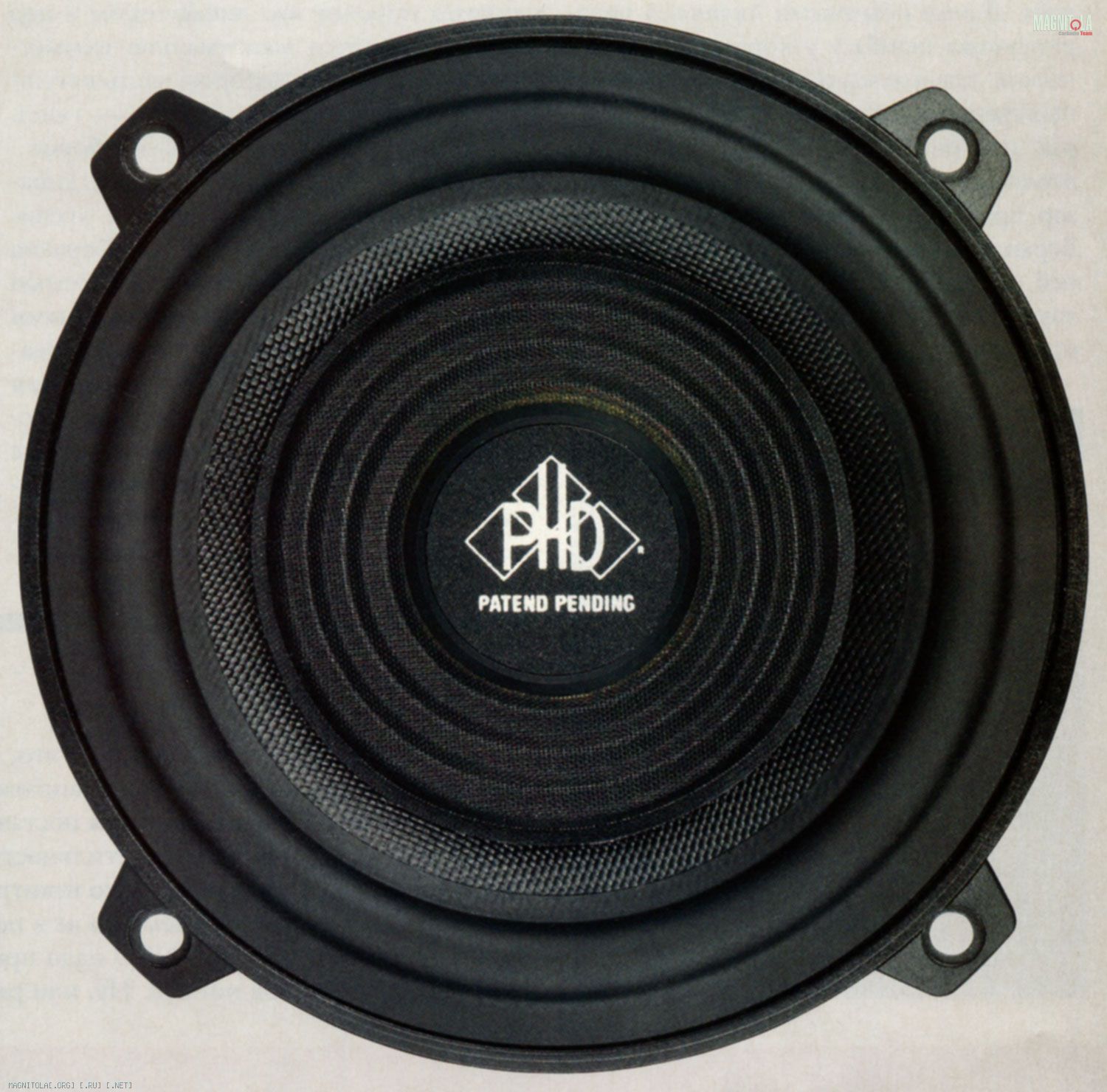

Диффузор из плетеного материала на основе кевлара и стекловолокна подвешен не в двух точках, как обычно, а в трех. Двумя обычными являются центрирующая шайба у узкого конца конической диафрагмы и резиновый гофр по периферии широкого. У PHD есть вторая центрирующая шайба, диаметром поменьше первой и «держащая» диффузор примерно посередине образующей. Верхняя шайба мягче основной, нижней, и акустически прозрачна, это нетрудно заключить из того, что она полупрозрачна даже оптически. Благодаря этому видно, что звуковая катушка выступает поровну над диффузором и под ним, получается максимально симметричный привод, в котором часть катушки толкает диффузор, а другая — тянет. На следующей полуволне — наоборот.

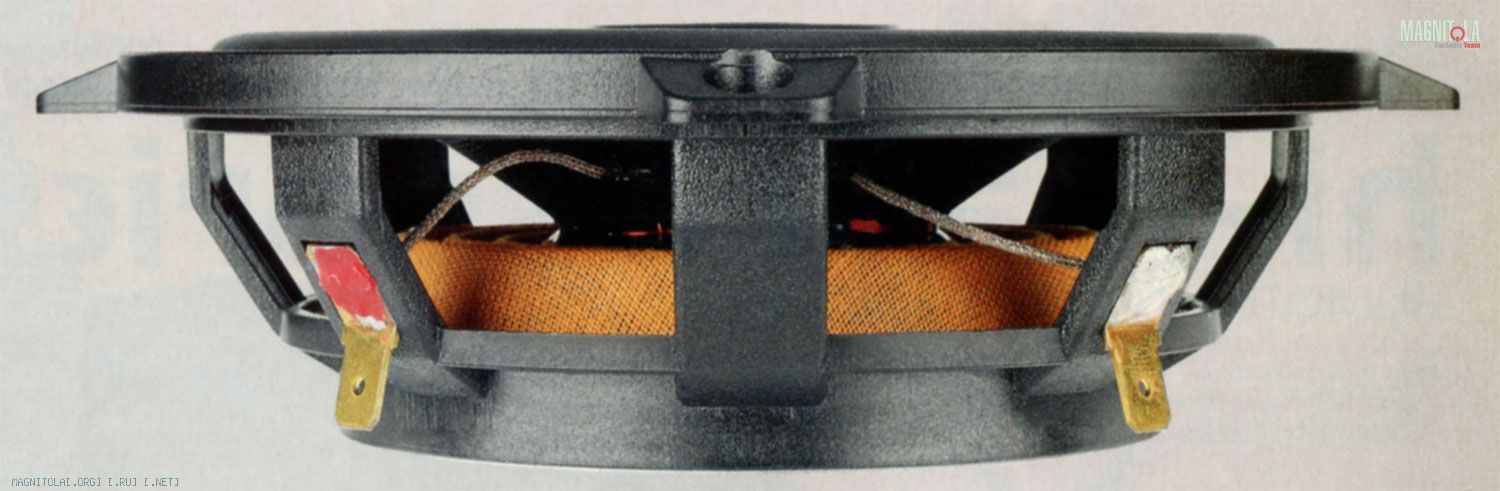

Сама катушка, как у всякого динамика с неодимовым магнитом, увеличенного до 32 мм диаметра. Корзина сделана литой из полимера, с восемью паукообразными профилированными спицами, и в силу этого очень основательно демпфирована. Узлы крепления — традиционные для итальянской акустики объемные ушки с гнездами для не выступающих головок крепежных винтов. Теперь — еще одно отличие от динамиков обычной конструкции. Габаритная глубина головки (от нижней поверхности фланца до плоской крышки на том месте, где обычно начинается магнит) составляет всего 35 мм. Причем для размещения головки в облюбованном месте потребуется ровно столько и не больше, вентиляционное отверстие сзади отсутствует, поэтому динамик можно крепить вплотную к проходящей у него за спиной стенке.

Необычная конструкция предопределяла и необычные характеристики. Вместе с уже установленной особенностью — крайне малой посадочной глубиной, полученные в ходе измерений параметры стали решающим фактором в классификации 5.1 MB NEO по назначению.
Отдельная головка — это для создателей авторской, серьезной системы. И, хотя прилагаемая инструкция лаконична до предела, параметры Тиля — Смолла в ней обнаружились. Проверка собственными измерениями не только подтвердила, но и в некоторой степени усугубила вывод, сделанный на основе данных производителя: все три параметра отличаются от типичных для этого калибра. Резонансная частота — необычно низкая, добротность (измеренная) — ниже фри-эйрной и подталкивает к установке в замкнутое акустическое оформление, а эквивалентный объем очень маленький, что означает: объем акустического оформления будет небольшим.
Измерения по звуковому давлению (в режиме free air) показали характеристики, чрезвычайно многообещающие при толковой установке. Чувствительность невысока, но такой динамик никто и не собирается гонять от головного устройства. Зато внизу 5.1 MB NEO отыгрывает все до 60 Гц, идеально ведет себя на всем протяжении средних частот и (на оси излучения) продолжает прилично себя вести до 5 — 6 кГц, где, отсалютовав классическим пиком «кевларового резонанса», характерным для сверхжестких диффузоров, быстро угомоняется.
Под углом 50 градусов к оси излучения направленность начинает сказываться довольно рано, уже на 2 — 3 кГц, что объяснимо: на этих частотах работает в основном центральная часть диффузора, а она при излучении под углом оказывается затенененной передней частью магнита. Однако же и здесь поведение динамика предсказуемое и не отягощенное злом беспорядочных пиков и провалов, каких и мы, и вы видели немало.
Нелинейные искажения у 5.1 MB NEO оказались не столь низкими, как можно было предположить по мудреной конструкции подвеса, но объективно более чем завидными. На частотах, где чувствительность слуха к нелинейности максимальна (1 — 2 кГц), они не поднимаются выше 0,25%, растут до 1,2% к частоте 160 Гц и только ниже начинают расти заметно, до 4% на 125 Гц, при звуковом давлении 90 дБ и расстоянии 1 м.
Что все это должно означать в рассуждении практическом? Да то, что 5.1 MB NEO подает все признаки идеального мидбаса для кикпанельной установки. Нижняя граничная частота достаточно низкая для того, чтобы безбедно состыковать фронт с сабвуфером, АЧХ на средних — образцовая, критический размер, глубина — мизерная, остается только определить значения потребных объемов, это при кикпанельной установке всегда больной вопрос.
Определяем. Помещенная в закрытый ящик, даже без заполнения, головка требует объема всего 3 л (уж это можно найти под кикпанелями в любой машине). Нижняя граничная частота при этом составит 84 Гц а добротность 0,8. Есть вариант и совсем эксцентричный, но не раз применявшийся на претенциозных установках, с другими, правда, головками. Фазоинвертор объемом 7 л и настройкой порта на 55 Гц способен дать АЧХ почти плоскую и с нижним пределом (по уровню -3 дБ) ниже 50 Гц. А это очень высоко. В смысле, очень низко. В общем — почти уникально.

МЁД & ДЁГОТЬ

Невысокая чувствительность — это, по существу, единственный недостаток динамика, цена, которую пришлось заплатить конструкторам за пышный букет достоинств. По мощности ограничения поставлены тоже более суровые, чем мы привыкли видеть, но это означает щепетильность производителей, ведь написать в бумагах 200 Вт, продать и убежать — дело нехитрое и освоенное многими. У итальянцев такая технология бизнеса почему-то не в почете. Так что заявляем: по всем основным показателям PHD 5.1 MB NEO надо признать сокровищем, предназначенным для того, чтобы быть под ногами. Ну, или рядом...

ЛИЧНОЕ ДЕЛО
ЧТО
Мидбасовая головка калибра 5 дюймов
КТО
PHD 5.1 MB NEO
ПОЧЕМ
$200 (за пару)
ЭТО — ПЛЮС
Широкая полоса частот (и вверх, и вниз)
Очень ровная АЧХ
Низкие искажения
Предельная компактность
ЭТО — МИНУС
Низкая чувствительность
ОДНИМ СЛОВОМ...
Лучшего мидбаса для кикпанелей пока не попадалось

Источник: журнал Автозвук, 07/2003. Марк Гасанов, измерения Юрий Евтушенко
