Ринг. Cadence Z777-DG vs. SPL Z1X-3000D. Z против Z

Сегодняшние соперники пришли в редакцию, не договариваясь о поединке. Оба явились (с интервалом в неделю) для того, чтобы просто показать себя во всей красе, что объяснимо, логично и не противоречит рубрикатору журнала. Однако, посмотрев на гостей попристальнее, мы поняли: они рождены для боя. Во всех смыслах. Оба усилителя-моноблока предназначены для создания экстремального баса, даже имена у них начинаются на одну букву, но техника ведения боя оказалась совершенно разной.

CADENCE Z777-DG

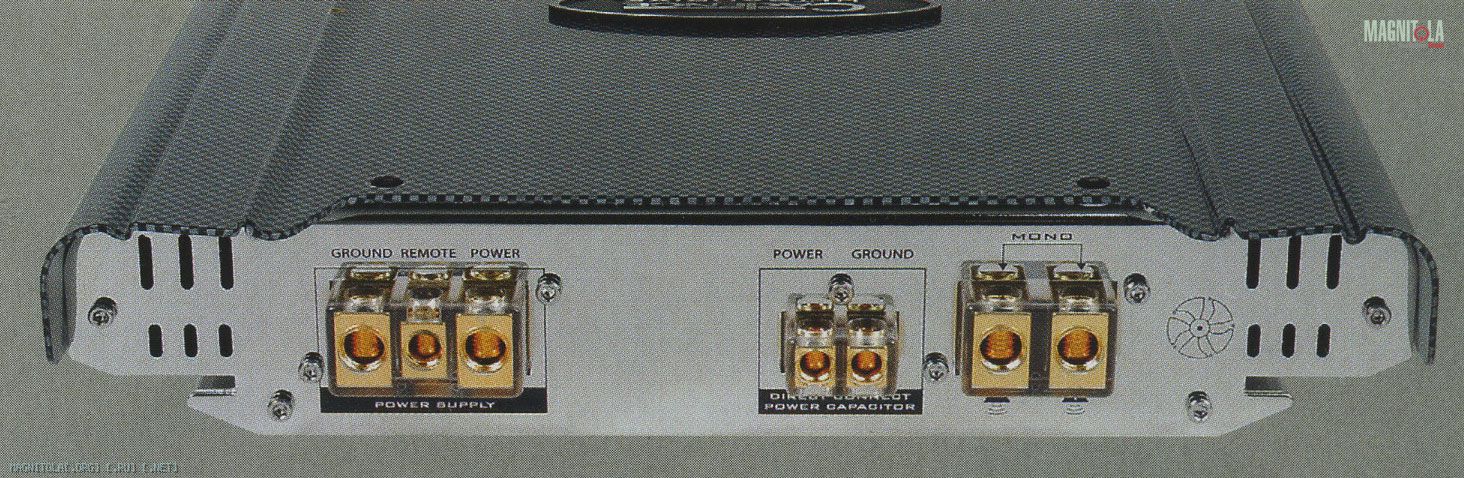

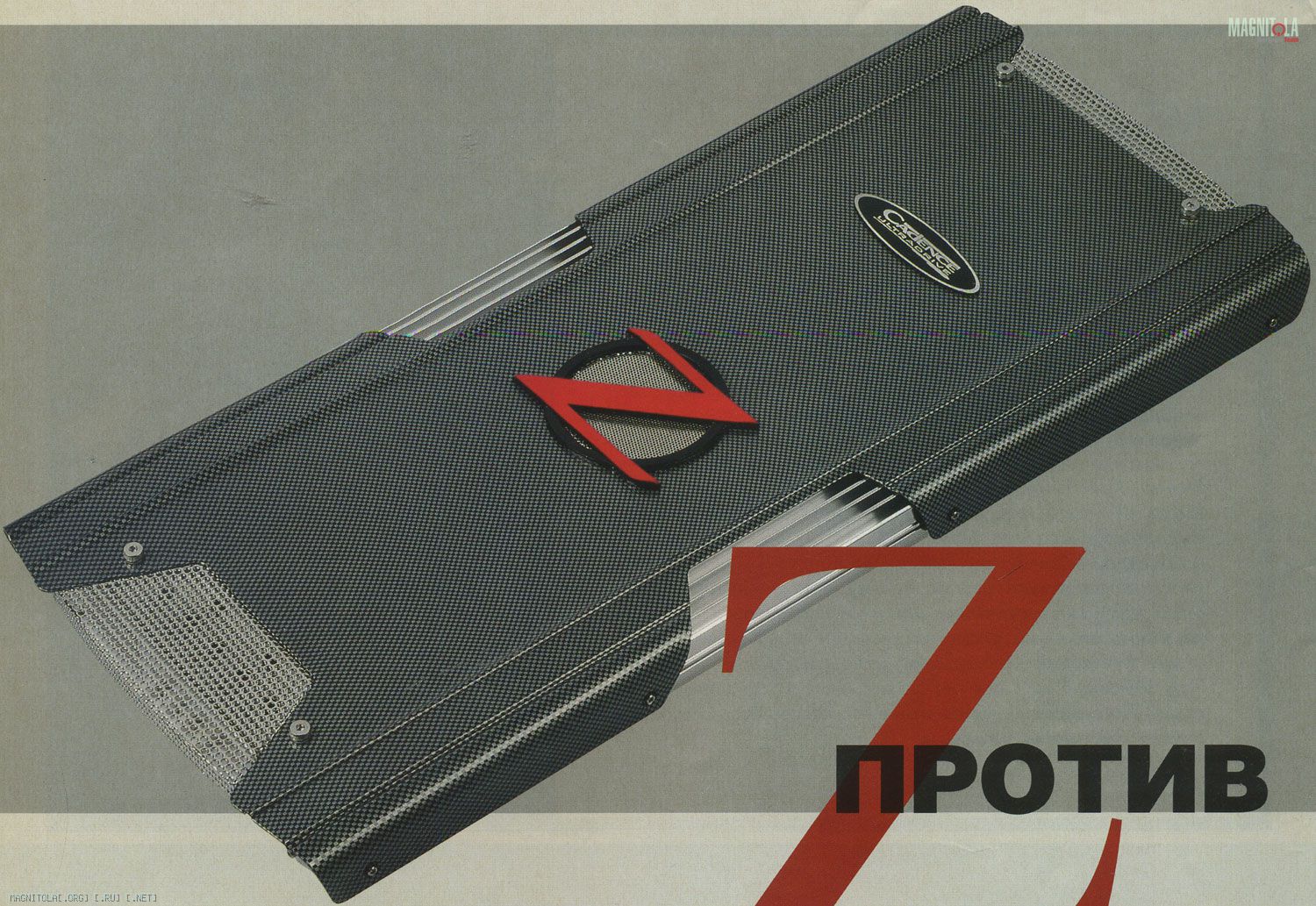

Первый участник явно выделяется своим «ростом», немалым даже для басового усилителя экстренной мощности. Конструкция корпуса, ставшая теперь традиционной для Cadence, непроста. Самая характерная особенность - это фальшпанель, которая закрывает корпус сверху. Она покрыта высокотемпературной эмалью с рисунком в мелкую клеточку, который встречается только у Cadence. И ещё хромированные решётки, снимающиеся в процессе инсталляции, а в «походном» режиме закрывающие сверху разъёмы и регуляторы. При снятых решетках все регуляторы находятся сверху и на виду, и это максимально удобно. В средней части корпуса господствующее положение занимает вентилятор с новым логотипом в форме буквы «Z». Согласно наставлению, усилитель относится к некоему вновь разработанному классу DG. Что это именно, вариация ли на тему импульсного класса D или же что-либо иное, инструкция не поясняет. Однако, как впоследствии показали исследования, это - не импульсная техника. Класс D сейчас упорно (и не всегда удачно, надо сказать) освоил диапазон до 20 кГц при умеренных мощностях, а здесь изготовителем заявлена полоса от 10 Гц до 40 кГц и мощность неумеренная. По конструкции фильтров усилитель может работать не только в басовом режиме, с фильтром НЧ (LP), но и в широкой полосе и даже с фильтром ВЧ. Однако это положение переключателя фильтра наверняка, с гарантией, никогда на практике использовано не будет. Усилитель-моноблок, развивающий, по проекту, 1600 Вт на нагрузке 1 Ом и работающий на пищалку, это как-то чересчур эксцентрично. И потому этот аппарат мы оцениваем и измеряем по регламенту, предусмотренному для басовых моноблоков. Такова его судьба. Внутреннего предохранителя, в соответствии с законами SPL-спорта, в Z777-DG не предусмотрено, но в комплект входит вполне достойных размеров ампула и вставка к ней на номинал 100 А. Зажимы питания рассчитаны на кабель диаметром до 7,7 мм: это не мало, но и без запаса на случай длинных проводов. Точно такая же пара изолированных зажимов предназначена для подключения акустического кабеля, здесь уже точно с запасом. И ещё пара зажимов (диаметр 6 мм) служит для удобства подключения буферной ёмкости в обход входных клемм.

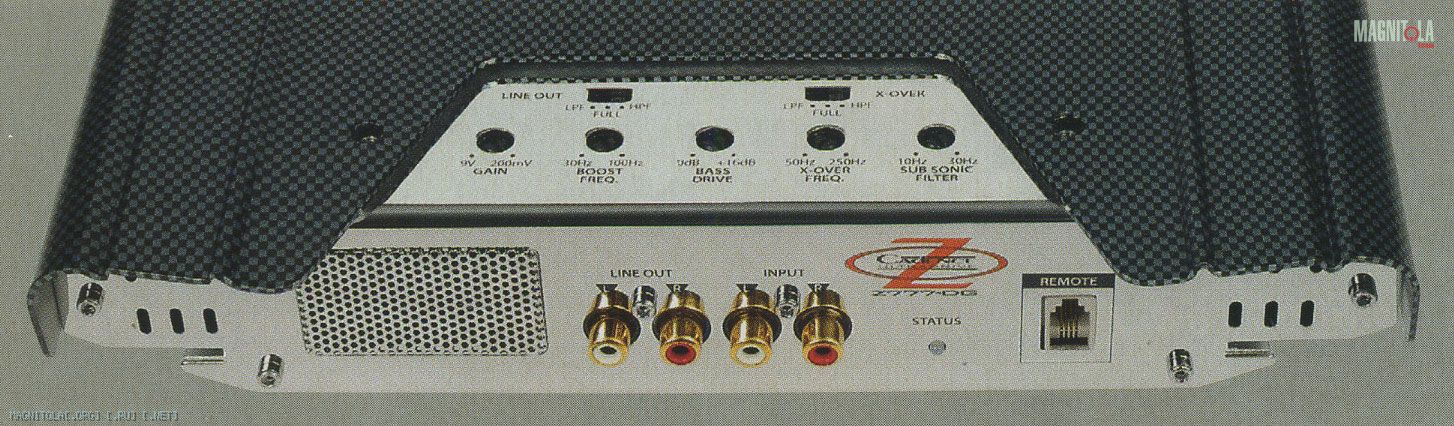

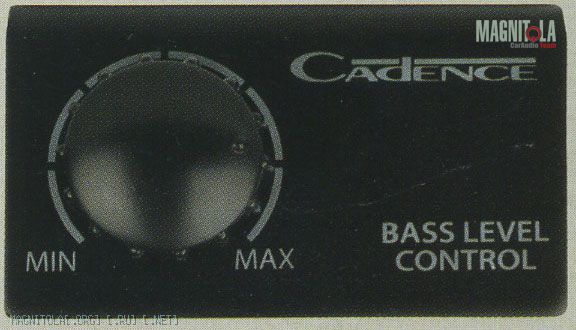

Входных гнёзд, как обычно, два, их сигналы суммируются. Есть ещё пара линейных выходов, что тоже обычно для усилителей такого назначения. К этим выходам подключается фильтр ВЧ или НЧ, независимо от режима работы фильтра самого усилителя, но с той же частотой среза (частотный регулятор у всех общий). Диапазон регулирования фильтров от 50 до 250 Гц, «сабсоник» перестраивается в диапазоне от 10 до 30 Гц. Как видим, диапазон у подтонального фильтра скорее «музыкальный», для эспиэльных аппаратов характерны более высокие частоты. Бас-буст регулируется в пределах до +16 дБ, при этом центральная частота перестраивается в пределах от 30 до 100 Гц - вот это уже цифры, типичные для спортивного усилителя. Есть ещё дистанционный регулятор, который соединяется с усилителем шнуром с помощью четырёхконтактных разъёмов телефонного типа.
Cadence Z777-DG

Максимальная мощность (12,6 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт 381/648
Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), %
Входная чувствительность, В 0,4 - 4,2
Отношение сигнал/шум, дБА 101
Диапазон частот (+0/-1дБ), Гц 10 - 27000
Измеренный полный к.п.д. 69,8
Габаритные размеры, мм 584 х 265 х 46

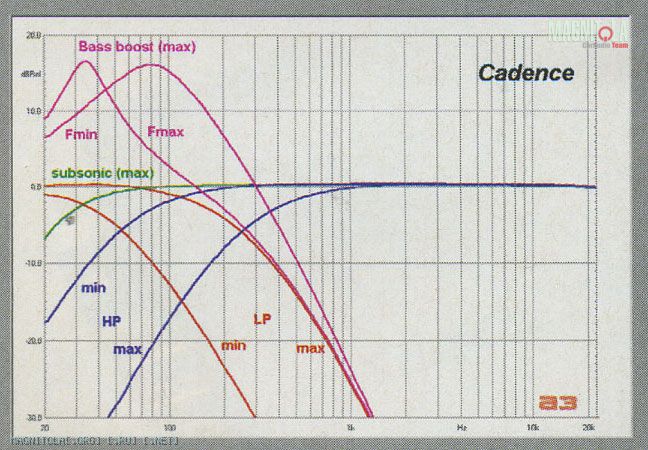

Характеристики моноблоков мы меряем на нагрузке не ниже 2 Ом, хотя некоторые (включая и этот) допускают и меньший импеданс. Но условия для работы на 1 Ом можно создать только в специально оборудованной машине, так что извиняйте. Но и так понятно, что ватт здесь очень много, по меркам обычного усилителя - даже чересчур. При этом нелинейные искажения, как и шумы, находятся на уровне, недоступном для сегодняшнего D-класса и отвечающем стандартам нормальных, музыкальных усилителей. К.п.д. очень высокий для усилителей аналогового типа. Видимо, в классе DG и вправду есть что-то, недостижимое простыми смертными. Фильтр НЧ регулируется в пределах от 38 до 170 Гц, фильтр ВЧ - от 80 до 350 Гц. Впрочем, по характеристикам они похожи на фильтры Линквица, и тогда надо смотреть по уровню -6 дБ. Посмотрели - и получили диапазон от 53 до 250 Гц, а это как раз совпадает с заявкой изготовителя. Однако крутизна спада 12 дБ/окт. для басового усилителя всё же не идеал. Характеристика подтонального фильтра точно такая же, диапазон регулирования от 9 до 30 Гц, но по уровню -3 дБ. Максимальный «буст» составляет от 16 до 16,5 дБ при центральной частоте, изменяющейся в пределах от 34 до 80 Гц, этого в любом случае более чем достаточно, как в бытовой, так и спортивной сфере применения.

SPL Z1X-3000D

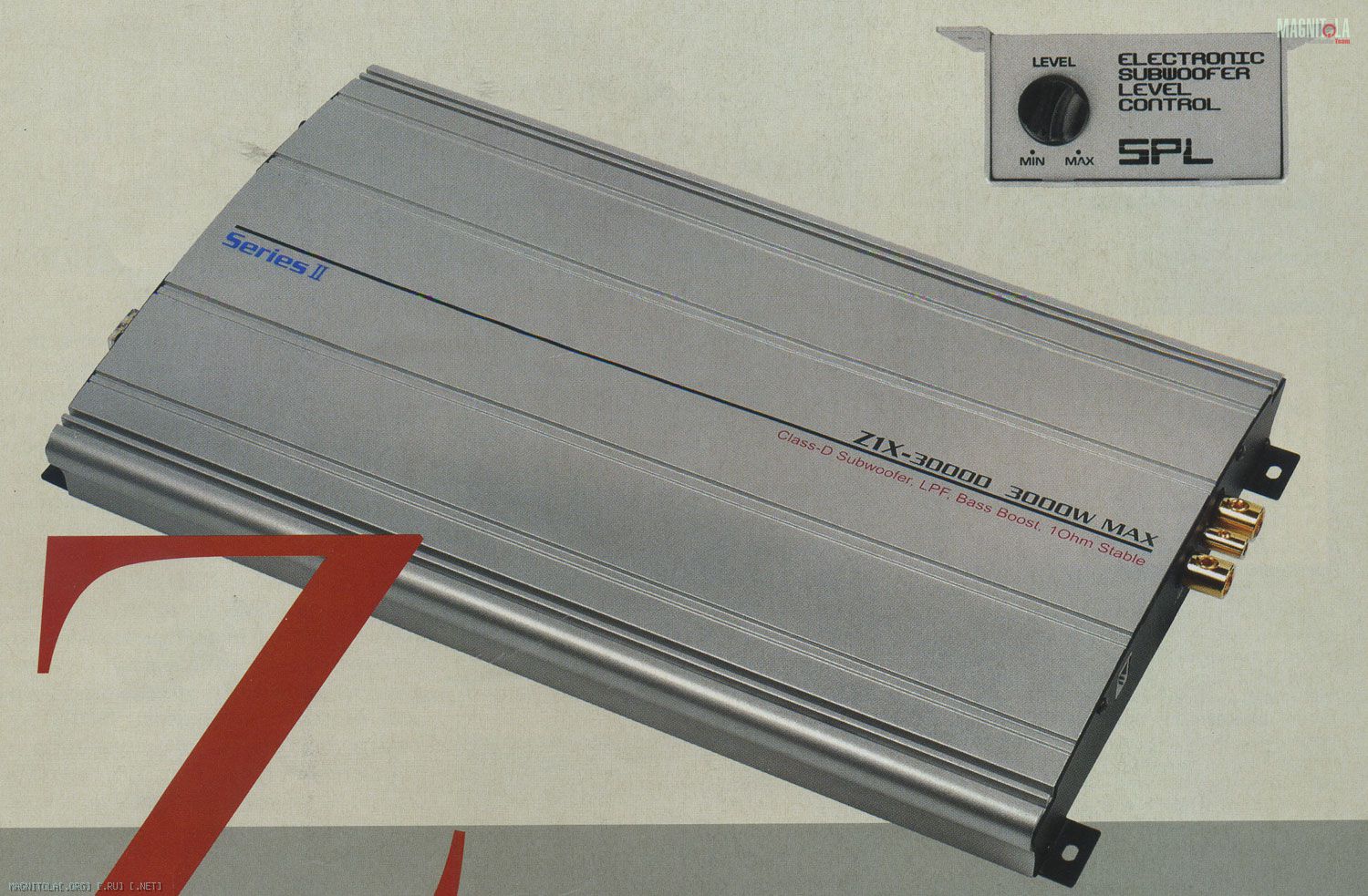

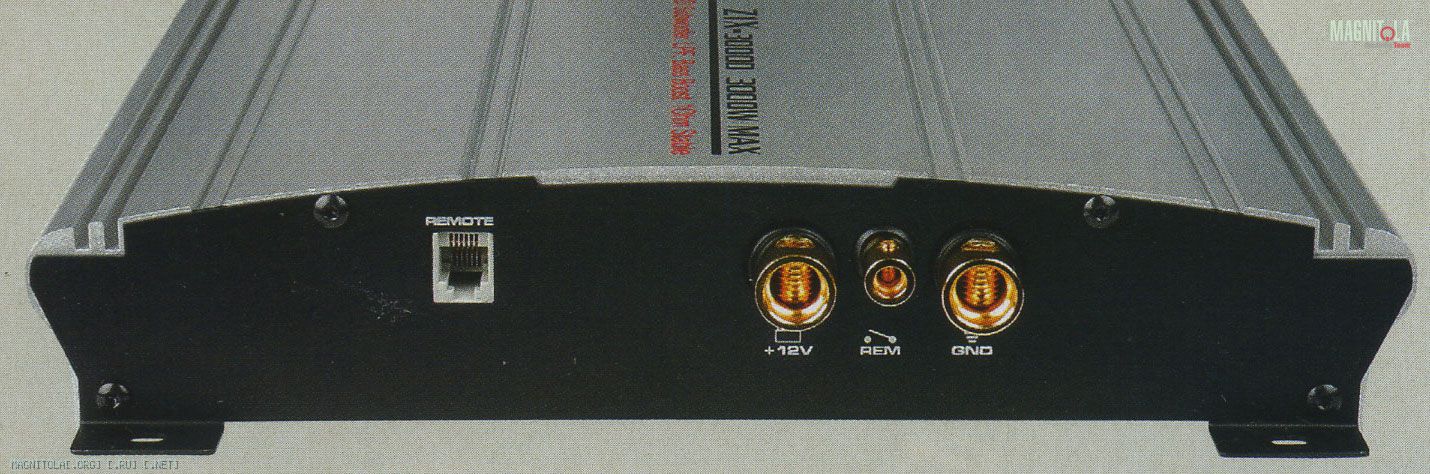

Это уже класс D, что анонсировано не только в документах, но и на корпусе. У второго участника внешность более обычная, но если конструктивные решения уже обкатаны многими производителями, то они, скорее всего, этого заслуживают. Слегка округлой формы корпус и торцевые стенки, на которых размещены все регуляторы и разъёмы усилителя. Правда, в данном случае зажимы питания находятся в уединении - входы и выходы вынесены на другой торец. А вот разъём для подключения дистанционного управления басом - четырёхконтактный соединитель телефонного типа - и тут и там, вы можете подключить тот из них, который удобнее. Но есть тут ещё одна хитрость. Дело в том, что конструкторы предусмотрели мостовое включение двух усилителей SPL, а для их соединения служит тот же самый разъём. Тогда вы можете один из них использовать для этой цели, а к другому подключить ещё и дистанционный регулятор. Собственно регулятор маленький, расположить его вблизи «рабочего места» будет удобно, а пользоваться на потребу публики в автомобиле - не очень. Здесь также одна пара зажимов для акустического кабеля. Естественно, если усилитель будет работать на нагрузку 1 Ом (2300 Вт, согласно наставлению), то пропустить это все через одну пару зажимов будет непросто. Диаметр акустического кабеля до 6 мм. Зажимы «силы» примут кабель до 9,5 мм в диаметре. В этом плане всё очень правильно.

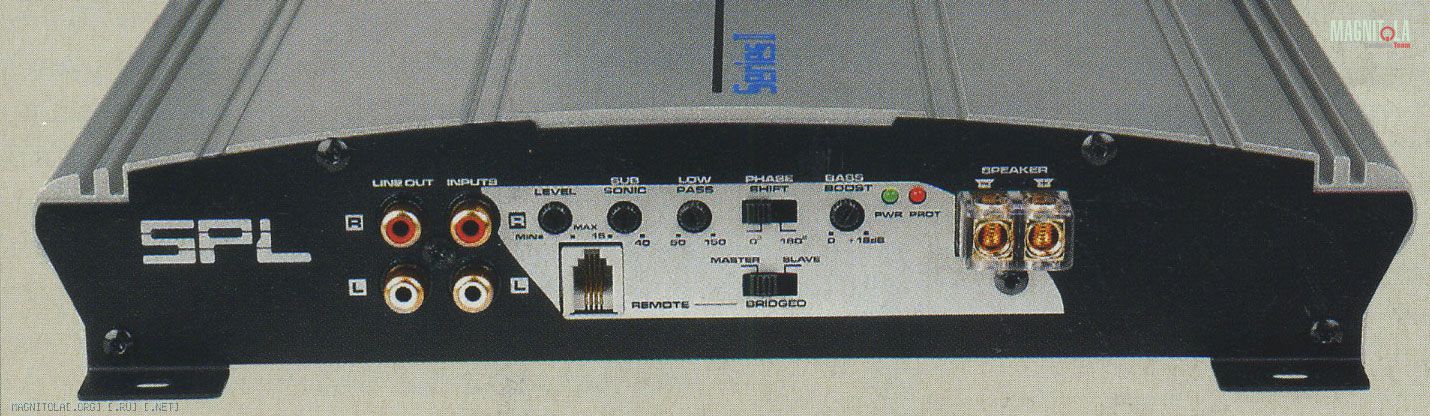

Входных гнёзд два, и их сигнал суммируется сразу на входе и окончательно. Есть и пара выходных гнёзд, которые служат для удобства разветвления сигнала. Фильтр НЧ неотключаемый, что вполне естественно для усилителя класса D, диапазон регулирования, согласно инструкции, от 50 до 150 Гц. Подтональный фильтр перестраивается в пределах от 15 до 40 Гц - это типичный и обоснованный диапазон для эспиэльного усилителя, не противоречащий, впрочем, и его неспортивному применению, в быту, так сказать. Максимальный подъём баса по документам должен составить 18 дБ на частоте 45 Гц. Все регуляторы можно вращать только отвёрткой, но они не заглублены в корпус, и попасть в шлиц проблем не составляет. Это, как мне представляется, очень хороший компромисс между удобством настройки и защитой от чужих рук. Из дополнительных возможностей в этом усилителе предусмотрено ступенчатое переключение фазы 0/180 градусов. Встроенного предохранителя нет, а если бы он был у аппарата с киловаттной мощностью, то мы бы это отметили как неуместную инициативу, в таких усилителях борьба идёт за каждую долю вольта напряжения питания, а главный предохранитель все равно есть, согласно конституции.
SPL Z1X-3000D

Максимальная мощность (12,6 В, к.н.и. = 1%, 4 Ом), Вт 581/958
Коэффициент нелинейных искажений(1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,08/0,12
Входная чувствительность, В 0,3 - 8,7
Отношение сигнал/шум, дБА 90,5
Диапазон частот (+0/-3дБ), Гц 25 - 120
Измеренный полный к.п.д. 74,7
Габаритные размеры, мм 452 х 280 х 55

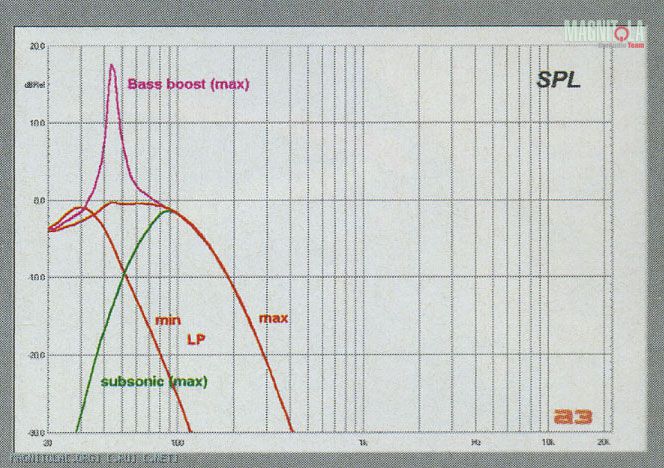

В отношении выходной мощности можно совершенно честно сказать, что её достаточно. «Полкило» с хвостом на 4 Ом и почти «штука» на 2 Ом - это ничего себе даже для класса D. При этом нелинейные искажения оказались на удивление низкими для импульсного усилителя, правда, речь идет о параметре, измеренном на частоте 100 Гц, где импульсники чувствуют себя лучше всего. Но именно там он и будет работать, так что все по понятиям. Шумов сравнительно немного, выходной фильтр НЧ решительно отсекает все, что могло бы способствовать его росту. Измеренный к.п.д. оказался не самым высоким, но за низкие нелинейные искажения в классе D принято платить как раз эффективностью, и в любом случае этот показатель практически недостижим для обычного, аналогового усилителя. В общем, всё здорово, но рабочий частотный диапазон усилителя, на мой взгляд, узковат. Обратите внимание, в таблице указан допуск -3 дБ, по принятому у нас «стандарту» -1 дБ верхняя граница составила бы 90 Гц, а это хотя и не криминал, но и не на все случаи жизни. Теперь смотрим на график. Фильтр перестраивается в пределах от 40 до 120 Гц, а это немного ниже, чем было нам декларировано. «Сабсоник» можно отрегулировать на частоту среза от 20 до 75 Гц, а это уже выше. По большому счёту, диапазона «сабсоника» от 20 до, скажем, 50 Гц, должно хватить всем, так что драматизировать ситуацию не стоит. Зато крутизна спада фильтра 18 дБ/окт., что вполне нормально для большинства применений. Реализация «буста» такова, что он обеспечивает очень высокодобротный подъём на частоте 44 Гц. Для звука это правильно, а для соревновательных целей чаще всего предпочитают более высокую центральную частоту. Максимальный подъём достигает 18 дБ, в соответствии со спецификацией, но в нашем экземпляре на последних градусах вращения регулятора подъем прыжком достигал чудовищной величины в 36 дБ, и усилитель пытался сорваться в генерацию на частоте регулятора. Будьте осмотрительны.

СУДЕЙСКОЕ СОВЕЩАНИЕ

Начнем с того, что нокаута не было. Надо смотреть на записки, сделанные судьями во время боя. И, посмотрев (теперь уже вместе), давайте так же вместе ответим на вопрос: кто победил? Полагаем, что если вы предположите ничейный исход, то Нобелевскую премию вам за такое открытие, скорее всего, не дадут. SPL оказался одним из лучших на сегодня представителей семейства усилителей D-класса, в которых все подчинено одному - мощности. При этом, в силу устройства, такой усилитель оказывается компактнее (победа по очкам в этом раунде) при более высокой мощности (еще одна победа) и более высоком к.п.д. Однако соперник, защищающий цвета команды аналоговых усилителей (что бы там ни придумали про новый класс), победил в раундах по шумам, искажениям, и, независимо от типа усилителя, по удобству установки, новаторские Cadence в этом отношении легко обходят традиционные компоновки. По отдаче «ватт на доллар» импульсный SPL лучше, но по абсолютной цене, той, эквивалент которой предстоит вытянуть из кармана при покупке, Cadence выглядит более привлекательно.
Вот так. Мы ничего не придумывали, все - в судейской таблице, берите и сличайте. Так что итог будет закономерный: после боя по своим углам разошлись два басовых усилителя с высокой, на грани феерической, мощностью, разумной цены и с хорошим оснащением, отличающиеся каждый своими особенностями, которые в конечном счете и определят, кому из них вы предложите заключить с вами контракт.

ЛИЧНОЕ ДЕЛО
ДИСЦИПЛИНА
Одноканальный усилитель
КОМАНДА
Cadence
НОМЕР УЧАСТНИКА
Z777-DG
СТОИМОСТЬ КОНТРАКТА
$443
ДОСТОИНСТВА
Очень высокая мощность
Регулируемая частота «буста»
Линейные выходы с фильтром
Широкая полоса
НЕДОСТАТКИ
Непростые габариты
ОДНИМ СЛОВОМ...
Исключительной мощности широкополосный усилитель
РЕЙТИНГ
Мощность 8
Технические характеристики 8
Оснащённость 8
Фильтры 8
Удобство установки 9
ИТОГ 41
ЛИЧНОЕ ДЕЛО
ДИСЦИПЛИНА
Одноканальный басовый усилитель
КОМАНДА
SPL
НОМЕР УЧАСТНИКА
Z1X-3000D
СТОИМОСТЬ КОНТРАКТА
$559
ДОСТОИНСТВА
Фантастическая мощность
Высокий к.п.д.
Возможность включения в мост
НЕДОСТАТКИ
Ограниченный частотный диапазон
Неоптимальная реализация «буста»
ОДНИМ СЛОВОМ...
Мощный басовый моноблок
РЕЙТИНГ
Мощность 9
Технические характеристики 8
Оснащённость 8
Фильтры 8
Удобство установки 8
ИТОГ 41

Источник: журнал Автозвук, 09/2003. Петр Хохлов
