На ковер! Шестиканальный усилитель Zed Audio Leviathan-III. Живой Левиафан

Что мы знаем о ветхозаветном чудище? Главным образом то, что его, скорее всего, никогда не было.
Теперь, как оказалось, есть. Вряд ли разработчики Zed Audio именно это имели в виду, когда обнаружили, что у них получился импульсный усилитель с качеством звучания, не уступающим хорошим неимпульсным. А звонить Стиву Манцу в Калифорнию не хочется, да ещё разница во времени...
Как у нас однажды (пару месяцев назад) уже отмечалось, название усилителя наводит на мысль об убийственной силы моноблоке. Там же отмечалось, что на самом деле «Левиафан-3» (следы «Левиафанов» с номером 2 нашлись в Интернете, по виду почти неотличим) — универсальный многоканальный усилитель. Во-первых, применительно к этому типу усилителей универсальность в наибольшей степени зависит от числа каналов, когда это строго шесть строго независимых, а не четыре плюс два, соединённые в мост уже на фабрике. Во-вторых, даже честный шестиканальник мощностью по 40 Вт на канал универсальным не окажется, с сабвуфером ему делать нечего. Ну и фильтры, разумеется, от них в нашем деле зависит немало.
Без звонка Стиву видно: всё это известно и ему. Шесть каналов с идентичной (и немалой, впрочем, вы бы и без меня это заметили, по заявке — 190 Вт на 4 Ом у каждого) мощностью и довольно гибкие по той же заявке фильтры.
Что касается габаритов, они вовсе не левиафанские, там где-то указаны, когда найдёте, согласитесь, иного не ожидаю. Габариты — обычные для многоканальника средней мощности, только здесь мощность — не средняя.

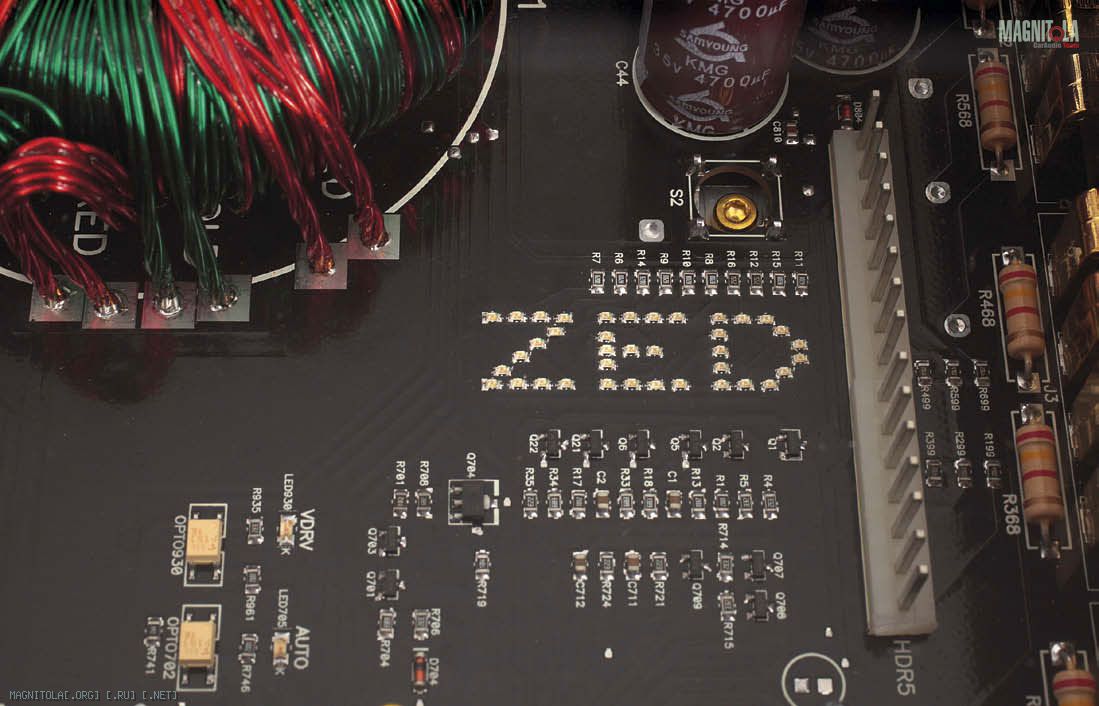

Индикатор включения — надпись «ZED», выложенная на плате из бело-голубых светодиодов, в процессе запуска усилителя мигает (секунды две), потом начинает гореть с ослепительной яркостью
Светодиоды на плате индицируют различные режимы работы источника питания — так, один из них, предположительно участвующий в процессе стабилизации напряжения, загорался при превышении выходным сигналом уровня 11 В

Со стороны входных разъёмов отдельная плата индикации и кроссовера 5 — 6 каналов, а кроссовер каналов с 1 по 4 расположен на основной плате.
Шесть каналов усилителя разделяются на три пары (да, я Капитан Очевидность), выходные транзисторы и здесь, и в блоке питания — во внушительного размера корпусах.
Катушки выходных фильтров небольшого размера, что косвенно свидетельствует о высокой частоте преобразования. Выше частота — меньше искажений, проще конструкция фильтра. Забегая вперёд, замечу, что во время прослушивания, когда усилитель работал с довольно приличной мощностью, корпус немного нагрелся только с края, в зоне блока питания, середина оставалась почти комнатной температуры. Наглядное проявление экономичности класса D.
Немалого размера и трансформатор блока питания с 12 обмотками — для каждого участка схемы предусмотрены свои питающие напряжения, всего источников питания — 17. Самый правильный подход к проектированию усилителя, вот только экономические соображения не позволяют сделать
такой подход повсеместным.
Блок питания стабилизированный, на двенадцати 110-амперных полевых транзисторах. Ёмкости фильтра вторичного напряжения — по 8200 мкФ на каждое плечо. Солидно и со вкусом
Ёмкость входного фильтра —без малого 40000 мкФ.
Максимальная мощность (12,5 В, КНИ = 1%, 4 Ом/2 Ом), Вт 205/295

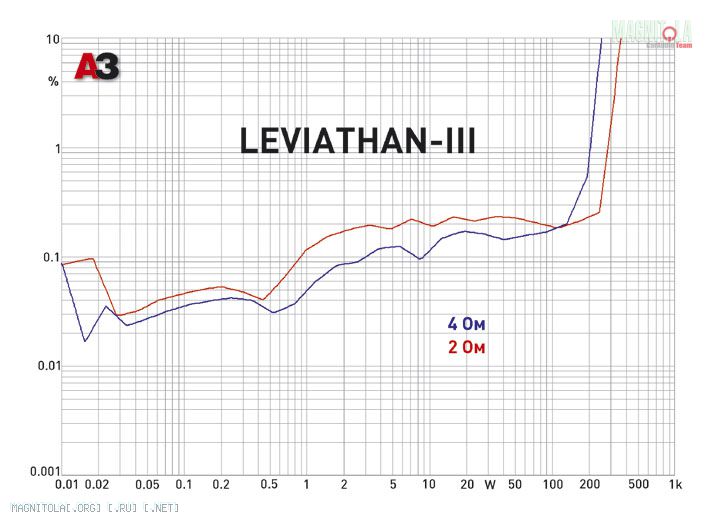

Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,17/0,22
Входная чувствительность, В 0,22 — 8,9
Отношение сигнал/шум*, дБА 86
Габариты, мм
Длина/длина с разъёмами 415/445
Ширина 248
Высота 57

*По стандарту CEA-2006, то есть относительно 1 Вт выходной мощности.

Максимальный диаметр кабелей питания 8 мм. Диаметр выходных зажимов меньше — 6 мм. Предохранитель — внешний, неожиданно скромного номинала — от 30 до 50 А. Вход Remote можно не использовать — в усилителе предусмотрено автоматическое включение при появлении сигнала на любом из шести входов. Впрочем, эту опцию можно отключить и пойти обычным путём

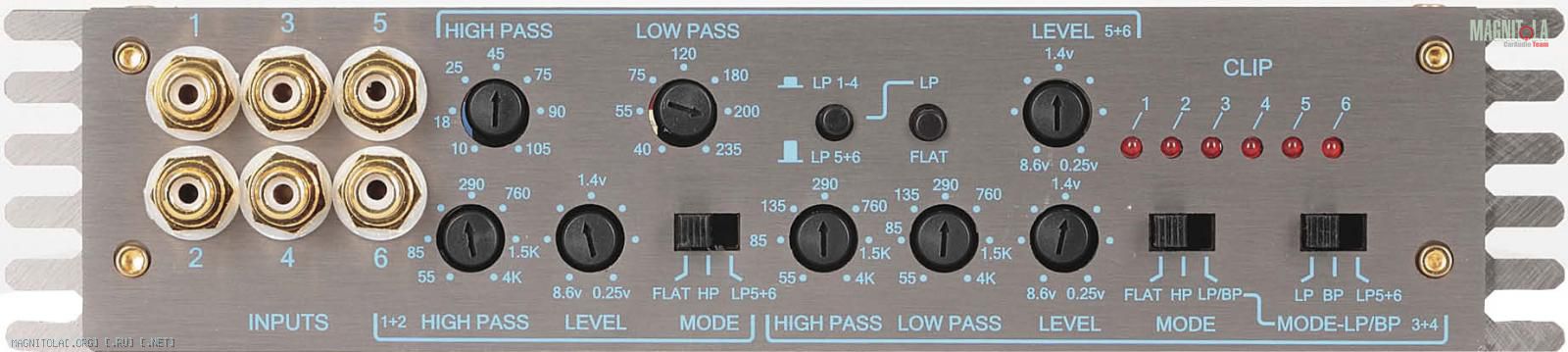

• Кроссоверное хозяйство развитое, логику работы удалось понять не с ходу, а лишь в процессе инструментального контроля, тогда стала понятна связь между тем, что крутим, и тем, что получаем
• Для каналов 5 — 6 — ФНЧ с диапазоном перестройки 40 — 235 Гц и неотключаемый ФВЧ, перестраиваемый от 10 до 105 Гц

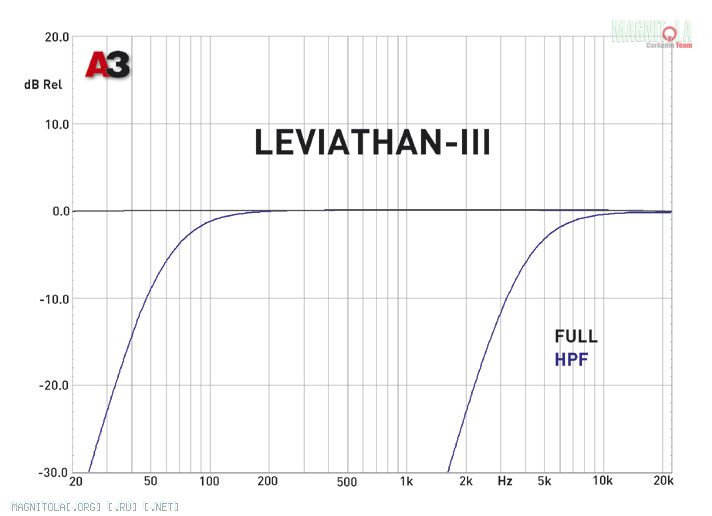

• Для каналов 1 — 2 предусмотрен режим ФВЧ с частотой среза, перестраиваемой в диапазоне от 55 Гц до 4 кГц (проверим)
• При включённых фильтрах каждая пара имеет своё предназначение, в зависимости от архитектуры системы, при этом для каналов 1 — 2 и 3 — 4 (раздельно) предусмотрен вариант, когда они работают через фильтры каналов 5 — 6, что означает чисто сабвуферное применение агрегата целиком
• Индикаторы перегрузки для каждого канала, у нас они разгорались при мощности на выходе, в 2,5 раза меньшей максимальной, как бы авансом
• Для каналов 3 — 4 — режимы ФНЧ, ФВЧ или полосового фильтра, частоты среза перестраиваются в тех же границах

Прослушивание

Для теста использовался наш стандартный комплект: «домашний» CD-проигрыватель Bryston BCD-1 и интегральный усилитель Bryston B100-SST, с выхода предусилителя которого и был снят сигнал. Акустические системы — двухполосные Monitor Audio. Кроссоверная секция была отключена, задействовались 1 и 2 каналы. Тестовые диски — симфоническая музыка, джаз, хор. На этих записях обычно очень хорошо заметны все проблемы усилительного тракта: нелинейность, интермодуляция, плохое демпфирование. И, конечно, не были забыты современные направления музыки — с учётом целевой аудитории, да и с целью проверки мускульной силы.
После довольно длительного прослушивания мне пришлось изменить мнение об усилителях класса D. Конечно, это ещё не High End, но качество звучания весьма высокое. Настолько высокое, что и придраться-то, в общем, практически не к чему. Мощное и впечатляющее звучание органных композиций или большого симфонического оркестра приближалось к живому исполнению.
Тональный баланс ровный, с ярковатой серединой. Вокал очень чистый, детально проработанный и тонально точный. В звучании хора расстановка исполнителей по сцене передаётся вполне реалистично, есть и передний, и задний план. Одним словом, хор не карманный…
Чуть гулким оказался бас на современных музыкальных жанрах — но это, скорее, особенности записи, чем недостаточное демпфирование. И вообще, впервые в моей практике импульсный усилитель столь безошибочно и беспощадно выявлял недостатки фонограмм, не добавляя ничего от себя к действительно хорошим.
Особого внимания заслуживает разрешающая способность усилителя — передавать слабые сигналы на фоне сильных. Деликатная джазовая тарелочка на фоне мощного контрабаса звучала отлично, отголоски рояля не вязли в басовых пассажах. Интермодуляцией, соответственно, тоже не пахло — верхняя середина была кристально чистой даже на фоне мощного басового «подпора».
Всего год назад («АЗ» №11/2011) по этому поводу было сказано следующее: «Понятно, что не за горами то время, когда по музыкальности широкополосные импульсные усилители встанут вровень с лучшими представителями класса AB, но пока это время не наступило». Приходится признать — это время наступило.

ЛИЧНОЕ ДЕЛО
ЧТО
Шестиканальный усилитель
КТО
Zed Audio Leviathan III
ПОЧЕМ
45900 р
ЭТО — ПЛЮС
Высокое качество звучания
Гибкость применения
Незаурядная мощность
ЭТО — МИНУС
Неочевидная структура кроссовера
ОДНИМ СЛОВОМ...
Он существует...
РЕЙТИНГ
Мощность 9
Технические характеристики 8
Оснащённость 8
Фильтры 9
Удобство установки 8
Впечатление от прослушивания 9
Итог 8,5

Источник: журнал Автозвук, 12/2012. Валерий Ким
