На ковер! 4-канальный усилитель Velas VCX4800. Вдруг из маминой из спальни...

Помните еще «Мойдодыр», прототип современных фильмов ужасов? Из спального помещения мамы (отдельного, интересно жили в 1922 году) тогда неожиданно вышел на литых чугунных ногах центральный персонаж последующего полтергейста, направленного на то, чтобы лишить ни в чем не повинного мальчугана присущей ему от природы окраски («Ты чернее трубочиста»). И так далее...
Почему это вдруг вспомнилось? Да много почему. Начнем с самого первого слова — «вдруг». Усилителей с торговой маркой Velas мы прежде не видали, так что этот — «вдруг». Даже совсем вдруг: именно этот экземпляр относится к предпромышленной партии, выпуск которой совпал с переменой логотипа марки, и потому на корпусе VCX 4800 имени изготовителя нету вовсе. Пока...

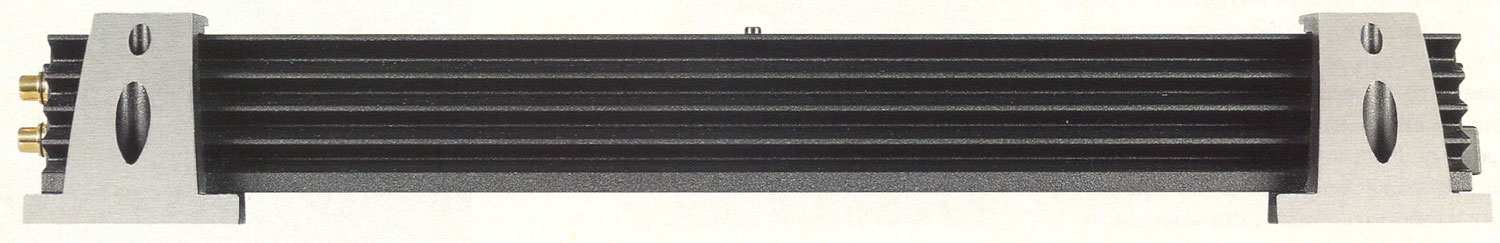

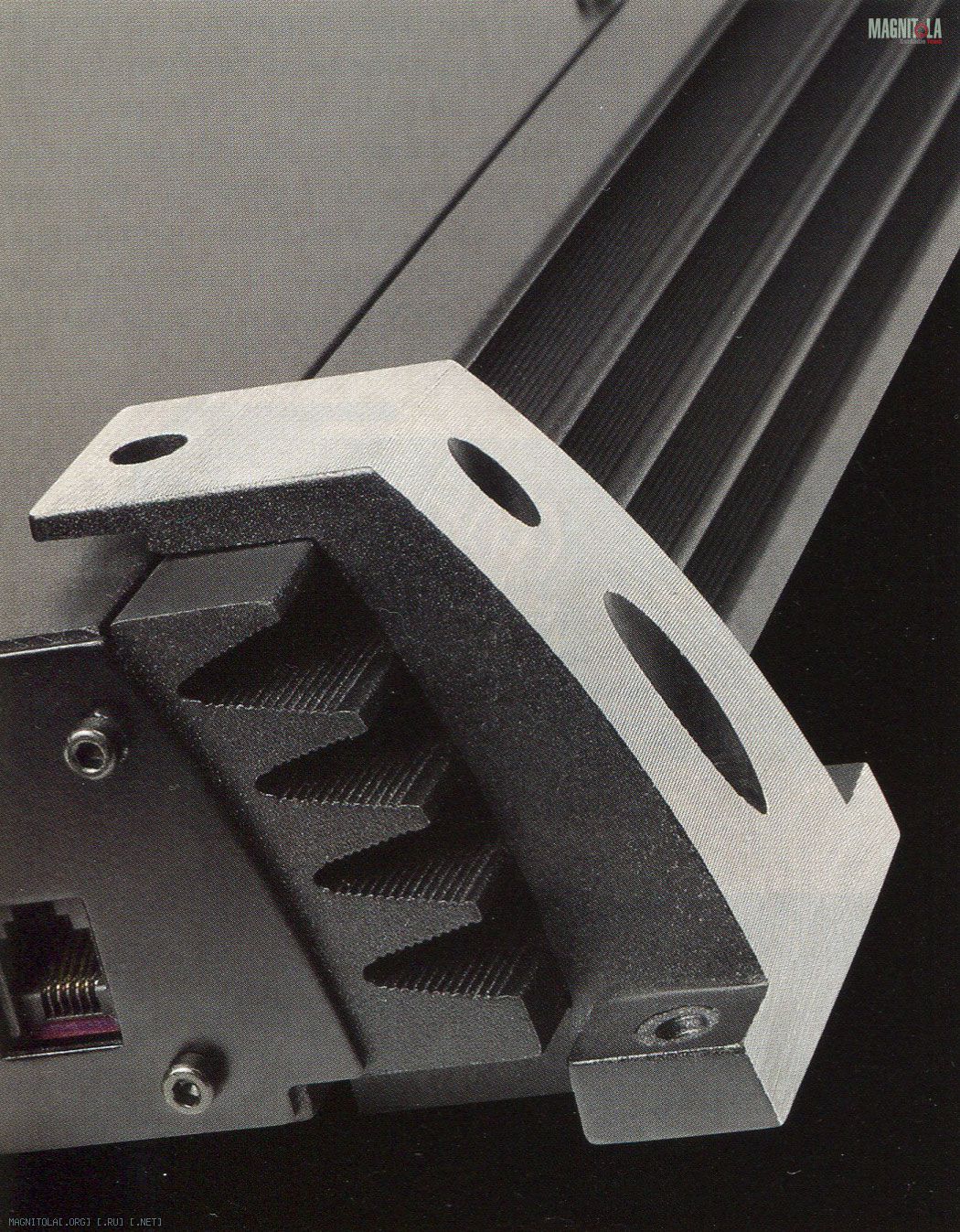

Затем: а вам массивные литые «лапы» не напоминают фундаментальное чугунное литье 20-х годов прошлого века? Разве только теперь они алюминиевые, а в основательности не уступят Мойдодыровым конечностям ничем. Ну и вопрос о трубочисте и его праве на профессиональную окраску. У усилителя прав на нее куда больше, в силу не нами и не при советской власти придуманных законом термодинамики черное не только сильнее поглощает, но и сильнее излучает. Так что при прочих равных черный корпус усилителя на солнцепеке будет нагреваться настолько же охотнее, насколько усерднее станет отдавать тепло в темноте багажника. Прямой резон увернуться от назойливых и не ведающих термодинамики мочалок.
Под матовой (это тоже полезно для интенсификации теплоотдачи) краской находится цельнотянутый П-образный профиль, который образует три стенки усилителя из шести: нижнюю и две боковые с рёбрами охлаждения. Плоские боковые и верхняя крышка закреплены болтиками под внутренний шестигранник. Лапы из легкосплавного литья облагорожены фрезеровкой внешних плоскостей и привинчены похожими болтиками к корпусу усилителя снизу. Вообще изделие для четырёх каналов довольно массивное и пробуждает надежды на особенные показатели мощности. Надежды усугубились после недолгой работы с ключом-шестигранником и болтами верхней крышки. В блоке питания обнаружились два раздельных выходных трансформатора и мощный входной дроссель. Не для красоты же они там, есть основания ожидать хороших показателей по энергетике. Ну да ладно, потом кому положено — проверит.

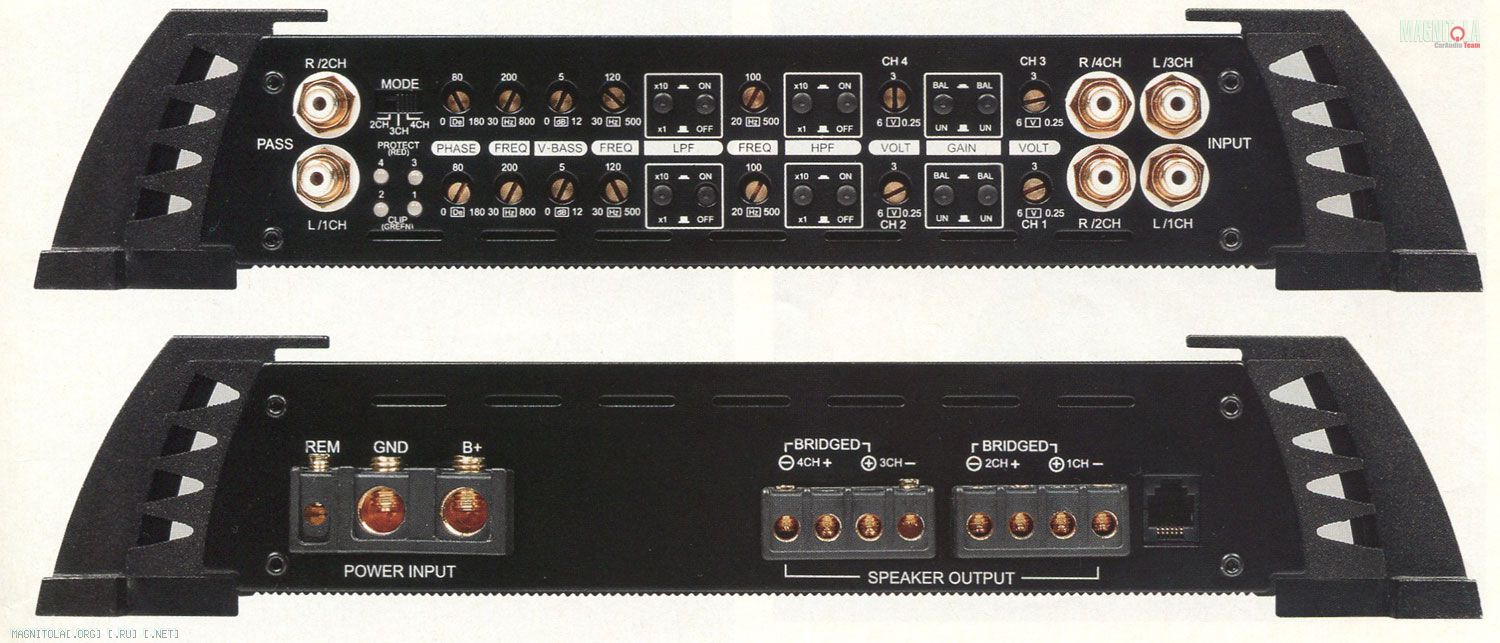

Содержимое боковых стенок традиционно поделено на две группы: слаботочка с регулировками на одной и сильноточка — на другой. Изолирующий пластик сильноточных зажимов повторяет цветовой мотив корпуса усилителя и закрывает контактные поверхности даже со стороны подключения кабелей. Отверстия в пластиковых обоймах точно совпадают с отверстиями в металле зажимов и рассчитаны на зачищенный кабель диаметром 9 мм для питания усилителя и 4,5 мм для подключения акустики. Возле акустических зажимов расположено стандартное «телефонное» гнездо для дистанционного регулятора. Встроенного предохранителя, как принято в серьезных усилительных устройствах, нет.
Боковая стенка со слаботочкой до предела насыщена гнёздами, переключателями, регулировками и индикаторами, сочетание которых однозначно свидетельствует: перед нами универсальный усилитель с 4 равноценными каналами, развитыми фильтрами и богатыми коммутационными возможностями. Теперь — подробности.
В усилителе 4 линейных входа и 2 линейных выхода. Внешне равноценность каналов подчёркнута их нумерацией, хотя и привычные L и R тоже присутствуют. Если верить номерам, то на выход должен подаваться сигнал с входных гнёзд №1 и №2. регуляторы чувствительности позволяют устанавливать ее независимо для каждого канала в диапазоне от 0,25 до 6 В и так же независимо задействовать балансный режим. Полная независимость это, конечно, хорошо, но на обратной стороне медали рисуются дополнительные хлопоты при настройке, подгоняя чувствительность, придётся каждый раз крутить два подстроечника.
По мере дальнейшего движения вдоль тракта уровень независимости немного уменьшается, но всё равно остаётся интересным. Для каждой стереопары есть отдельные фильтры низких и высоких частот, а интуитивно понятные выключатели позволяют организовать все возможные варианты фильтрации входного сигнала, ФВЧ, ФНЧ и ПФ, или вовсе обойтись без таковой. Диапазон регулировки частот среза один из самых широких на базе аналоговых регуляторов, от 20 до 5000 Гц для высокочастотных фильтров и от 30 до 5000 Гц — для низкочастотных. Диапазоны разбиты на два с помощью переключателя множителя х10. Возможность получить отфильтрованный сигнал на линейных выходах производитель никак не отметил, поэтому вся надежда на измерительную часть обзора.
Приятно удивил широкополосный корректор, который с первого взгляда был принят за тривиальный бас-буст. Со второго — за буст с перестраиваемой частотой, но все же пока — только «бас». Третий и решительный взгляд открыл правду: независимый для каждой пары каналов корректор позволяет менять усиление от 0 до +12 дБ с регулировкой центральной частоты в пределах 30 — 800 Гц, что сулит широкие возможности для коррекции провалов АЧХ в области не только низких, но и полноценно средних частот. Хорошие традиции умеренной независимости продолжили и два плавных фазовращателя с диапазоном регулировки 0 — 180 градусов.
Остроумно устроены переключатели (их много). По типу — кнопочные, но форма кнопок и расположение относительно плоскости панели выбраны так, что переключить их можно, только нажав на кнопку чем-то потоньше пальца, скажем — острием шариковой ручки или тонкой отверткой, утопив ее при этом ниже плоскости панели. В результате никакое случайное нажатие невозможно. А не случайное возможно и удобно. Интересно, запатентовано?
Среди переключателей — только один движковый, он позволяет сконфигурировать усилитель для работы в 2/3/4-канальном режиме. Здесь же, возле «движка», размещены 4 (по числу каналов) двухцветных индикатора ограничения сигнала и срабатывания схемы защиты. Соответствие режима индикации и цвета свечения указано в поясняющих надписях.
Каких целей можно достичь и какие задачи можно решить, вооружившись «Мойдодыром» с окраской трубочиста? В пределах числа каналов — любые. Фронт плюс тыл, фронт плюс саб, поканальный двухполосный фронт, трёхполосный фронт с пассивным кроссовером для раздела СЧ и ВЧ-диапазонов. Более того, два таких аппарата позволяют собственными кроссоверами сформировать полный набор частотных полос для трехполосного фронта с сабвуфером. Плюс широкополосный корректор и плавный фазовращатель, которые дают большие возможности коррекции звучания готовой системы.
Максимальная мощность (14,4 В, к.н.и. = 1%, 4 Ом/2 Ом), Вт 85,6/160
Коэффициент нелинейных искажений (1 кГц, P = 0,1 P max, 4 Ом/2 Ом), % 0,040/0,099
Входная чувствительность, В 0,19 — 4,6
Отношение сигнал/шум, дБА 98,5
Переходное затухание (Л-П/Ф-Т), дБ 68,5/66,5
Диапазон частот (+0/-1дБ), Гц 5 — 120 000
Скорость нарастания сигнала на выходе, В/мкс 20
Габаритные размеры, мм 427 х 275 х 50

Верхний предел входной чувствительности несколько меньше заявленного, но вполне достаточен для работы с большинством современных 4-вольтовых источников сигнала.
Выходная мощность на 4-омной нагрузке выглядит обыкновенно, но обратите внимание: на 2 Ом она становится больше на 87% , это один из лучших показателей внутренней энергетики, которые у нас встречались, а встречались они обычно у весьма недешевых, даже чаще — пугающе дорогих, моделей.
Полоса пропускания усилителя обычно дружит со скоростью нарастания выходного сигнала, но вместе они не всегда в ладах с устойчивостью. У VCX 4800 всем троим удалось найти довольно удачное примирение. Полоса однозначно широкая, быстродействие неплохое, при этом устойчивость сильно не пострадала. При подключении комплексной нагрузки потребляемый ток вырос в 1,5 раза, а на выходе стали заметны затухающие колебания частотой 400 кГц с начальной амплитудой около 6% от основного сигнала.
Отношение сигнал/шум и переходное затухание находятся на уровне лучших образцов изделий автозвукового назначения.

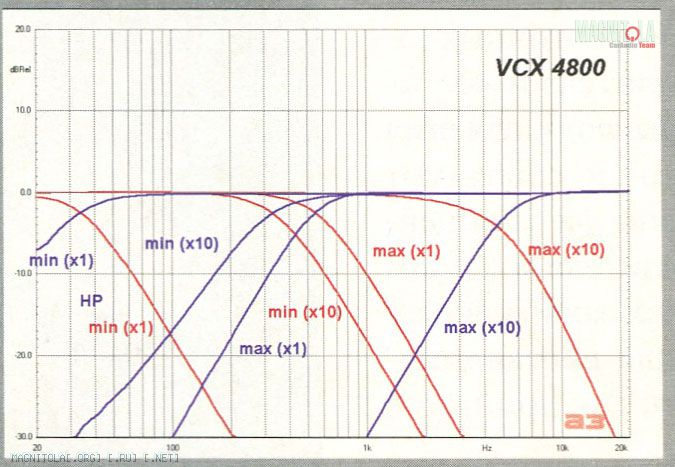

Результаты обмера АЧХ фильтров с неплохой точностью подтвердили паспортные данные. Фильтры ВЧ немного не дотянули до заявки как сверху, так и снизу, обеспечив регулировку частоты среза в пределах 30 — 4000 Гц по уровню -3 дБ. Поддиапазоны гарантированно перекрываются на частотах 300 — 500 Гц. Примерно такой же расклад и для фильтров НЧ, по -3 дБ диапазон регулировки составляет 35 — 4000 Гц, перекрытие в переделах 350 — 600 Гц. Крутизна спада кривой АЧХ везде получилась равной 12 дБ/окт., за исключением небольшого огреха у ФВЧ, добротность сохраняется практически постоянной.

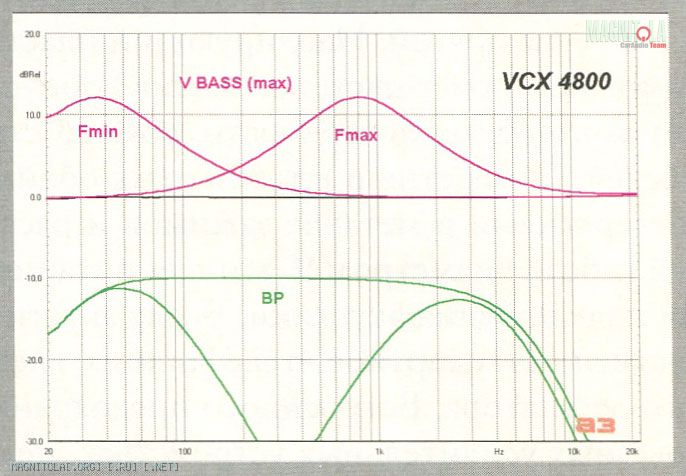

На втором графике приведены два семейства кривых, которые для наглядности растащены на 10 дБ по уровню. Верхние кривые демонстрируют работу частотного корректора. Центральная частота подъёма АЧХ может меняться в диапазоне 35 — 800 Гц, глубина корректировки с аптекарской точностью совпала с заводскими данными 12 дБ. Нижнее семейство показывает работу полосового фильтра с максимальной полосой пропускания и с минимальной на нижнем и верхнем пределе регулировки. Самая большая ширина полосы пропускания ПФ составляет 30 — 3700 Гц, что по верхней границе несколько меньше, чем при независимой работе фильтра НЧ.
Сигнал на линейном выходе формируется через буферные каскады и никак не связан с работой штатного кроссовера. При работе усилителя в трёхканальной конфигурации каналы 1 и 2 остаются в режиме стерео, а каналы 3 и 4 подключаются к входу R/4CH. Для двухканального режима каналы 1 и 2 переключаются на вход R/2CH, а 3 и 4 остаются на входном гнезде R/4CH.
Четыре индикатора перегрузки и срабатывания защиты не используются для сигнализации о поданном питании, и только амперметр лабораторного блока питания отметил включение усилителя. Индикатор перегрузки начинает светиться при достижении мощности на выходе канала 65 Вт и выходит на полный накал при развитом клиппинге.

МЁД & ДЁГОТЬ

Наш «Мойдодыр» отличается от своего давнишнего родственника в первую очередь тем, что он совершенно не хромой. За исключением несколько повышенного (по современным меркам и на фоне исчезающе малых типичных значений) уровня гармоник, никаких провалов в усилительном дебюте Velas мы не усмотрели. Более того, можно сертифицировать VCX 4800 как усилитель редкой универсальности и оснащенности, с дизайном, в котором оригинальность не идет ни в какой ущерб функциональности, и грамотной схемотехникой. В общем, как Мойдодыру насильно отмытый мальчик, нам Velas угодил...
ЛИЧНОЕ ДЕЛО
ЧТО
4-канальный усилитель
КТО
Velas VCX 4800
ПОЧЕМ
$280
ЭТО — ПЛЮС
Универсальные фильтры
Редкая энергетика блока питания
Остроумная и эффектная конструкция
ЭТО — МИНУС
По нынешним меркам многовато гармоник
ОДНИМ СЛОВОМ...
И начальник, и командир, все правильно написал Корней Иванович
РЕЙТИНГ
Мощность 8
Технические характеристики 9
Оснащённость 9
Фильтры 9
Удобство установки 8
Итог 43

Источник: журнал Автозвук, 05/2004. Михаил Лаптинский, измерения Юрий Евтушенко
