Своя игра. ВАЗ-2110. Прогноз погоды

Родом я из Пензенской области и проживал там до недавнего времени. В двух словах скажу, что и у нас массовое увлечение автозвуком набирает обороты. То время, когда устанавливали «магнитолу и 6 колонок», причём обязательно одной и той же фирмы, уходит в прошлое, и это очень хорошо!
Теперь ближе к делу. Очень интересно читать рубрику «Своя игра»: можно увидеть что-то новое и поучиться не только на своих ошибках. Я решил прислать вам фотографии своего авто и того, что я сделал своими руками.

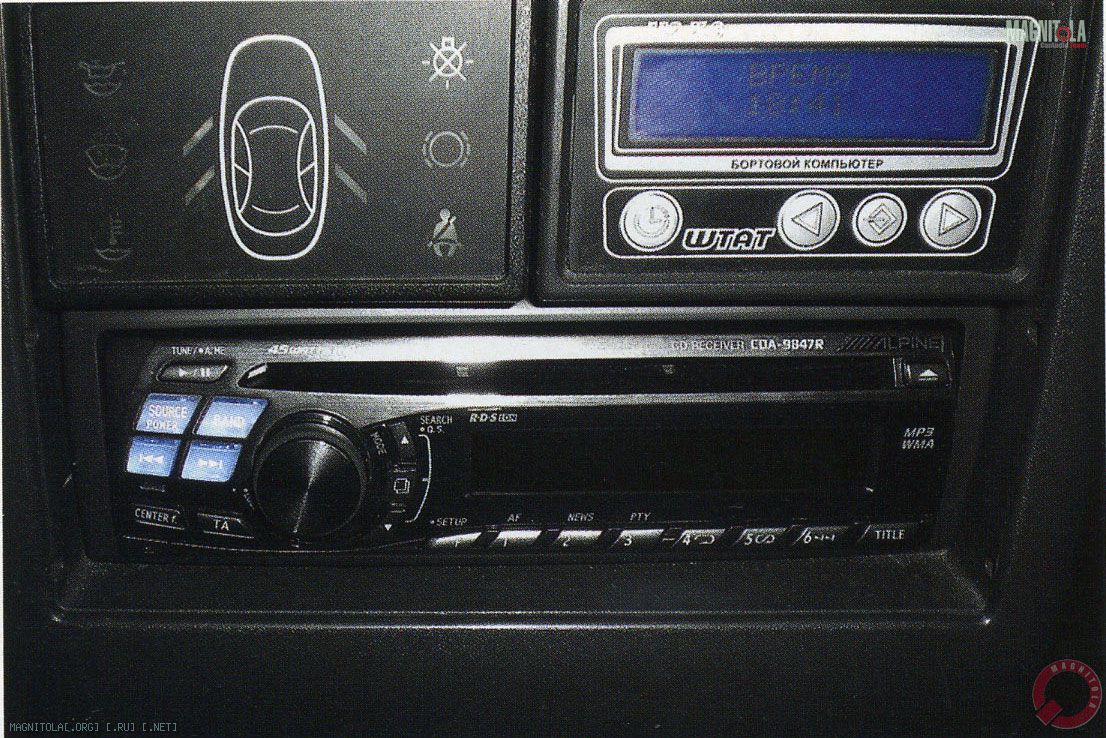

Вначале головное устройство у меня было Pioneer DEH-5730. Позже я сменил его на Alpine CDA-9847R. Выбрал эту модель, потому как убеждён: за эти деньги она — самый лучший вариант.

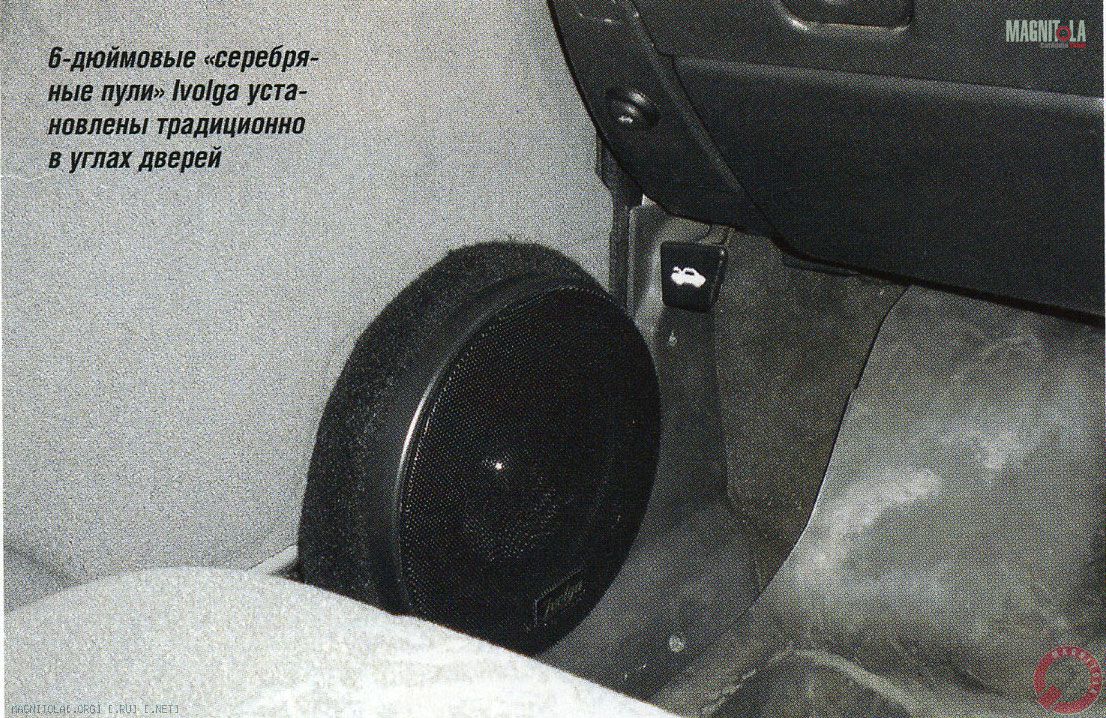

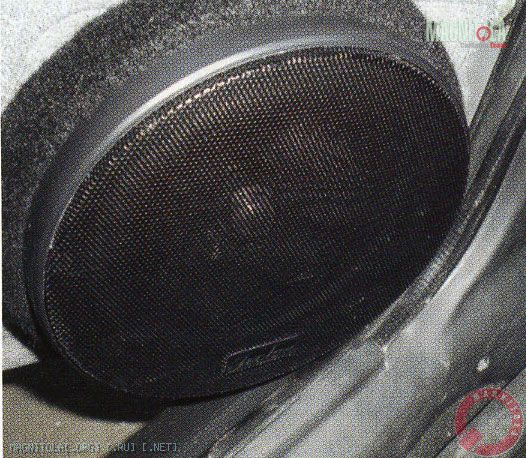

Акустика. От старой машины остались компоненты Kicx GFQ-6.2, но я решил поэкспериментировать. В своих поисках остановился на компонентах Ivolga SB-6.0. Недорогая, довольно басовитая и не привередливая к установке акустика. НЧ-динамики установлены на подиумах с небольшим наклоном на слушателя и притянуты саморезами к металлу двери. Двери изнутри обработаны листами шумовиброизоляции Kicx. Подиумы изготовлены из фанеры, монтажной пены, автомобильной шпатлевки и обтянуты карпетом. Заранее скажу, что на момент работы не имел фотоаппарата, поэтому не удалось запечатлеть процесс сборки, только результат. В следующий раз буду фиксировать всё, а то, что следующий раз наступит — я не сомневаюсь, у нас не принято топтаться на месте.

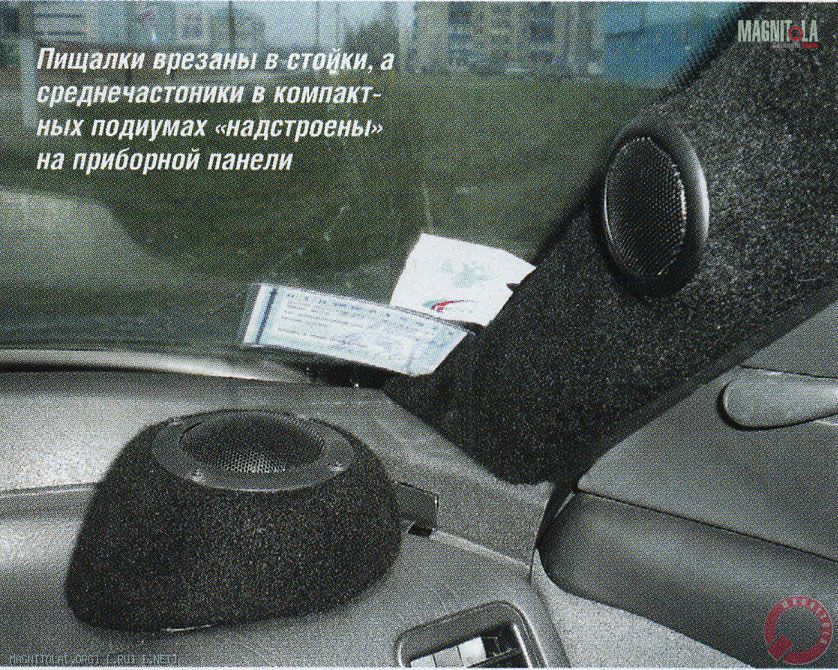

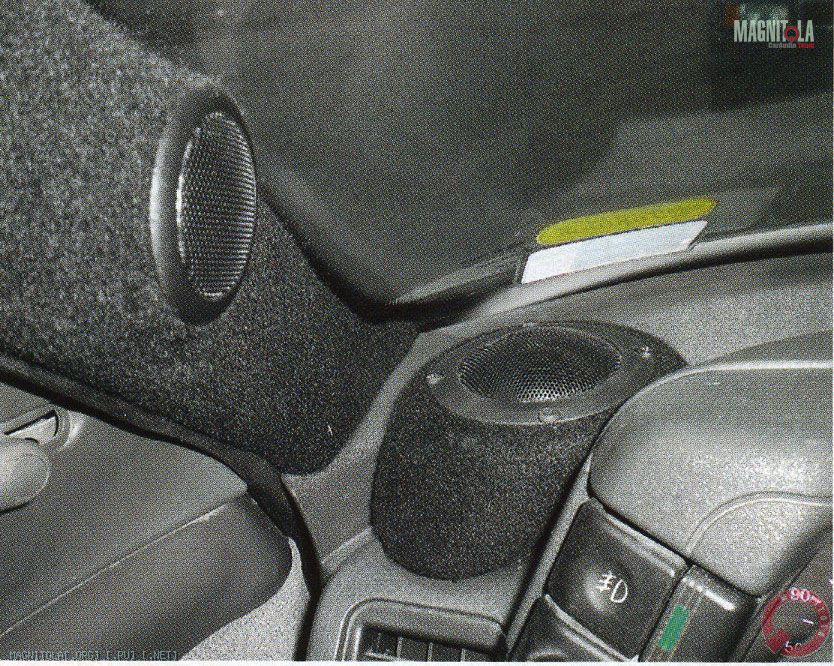

ВЧ-головки сделаны по известной уже всем так называемой «трикотажной технологии» и также обтянуты карпетом. При предварительном прослушивании решил направить их на дальнего слушателя. Ещё задумывая систему, я предполагал фронт трёхполосным, при двух компонентах, так далеко разнесённых, звуковая сцена будет провалена. На роль СЧ-звена были куплены компоненты, не очень часто встречающиеся в работах профессионалов с многотысячным бюджетом, зато регулярно появляющиеся в рубрике «Своя игра» — Ivolga CS-2.5 MID.

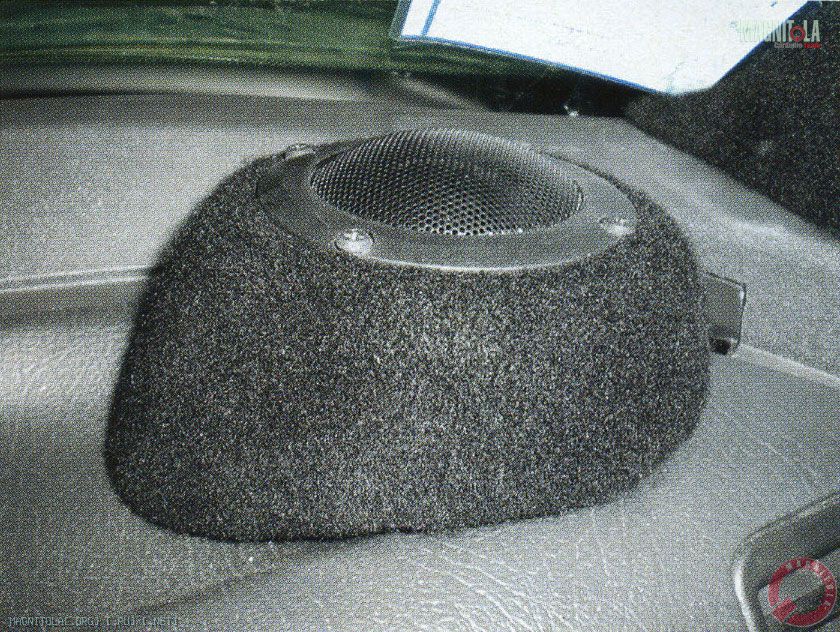

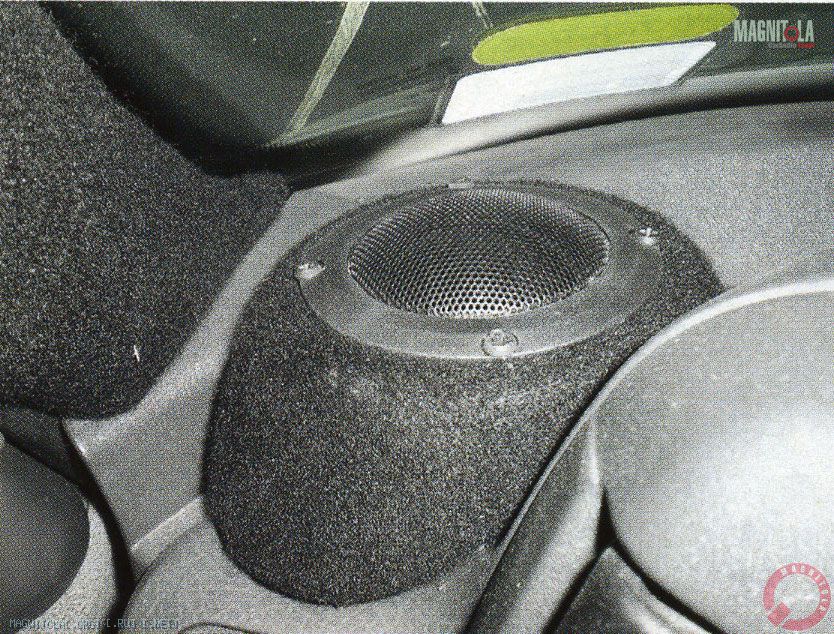

Подиумы для среднечастотников изготовлены почти так же, как для НЧ. Фанерные кольца я закрепил на панели на нужном расстоянии и высоте, после чего запенил, чтобы придать основанию криволинейную форму. Далее пену обрезал ножом, придав приблизительную форму верхней поверхности, покрыл шпатлевкой и долго, долго обрабатывал наждачной шкуркой. Затем обтянул карпетом, в результате получились вот такие компактные подиумы. Все кроссоверы спрятаны под приборную панель. В задней полке для подзвучки стоят коаксиалы Oris AS-694.

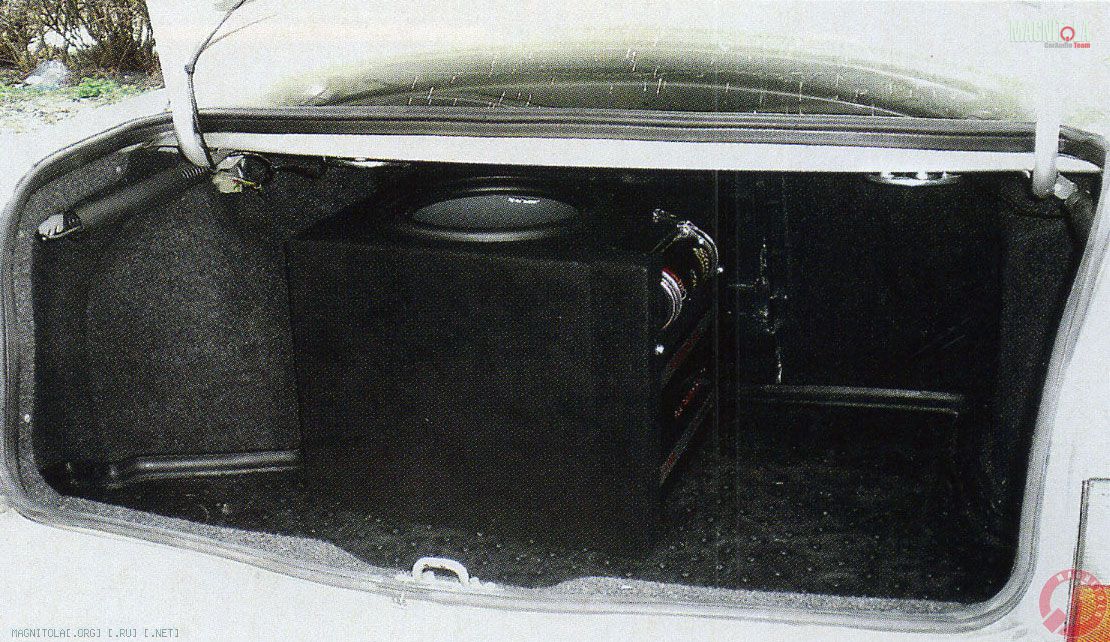

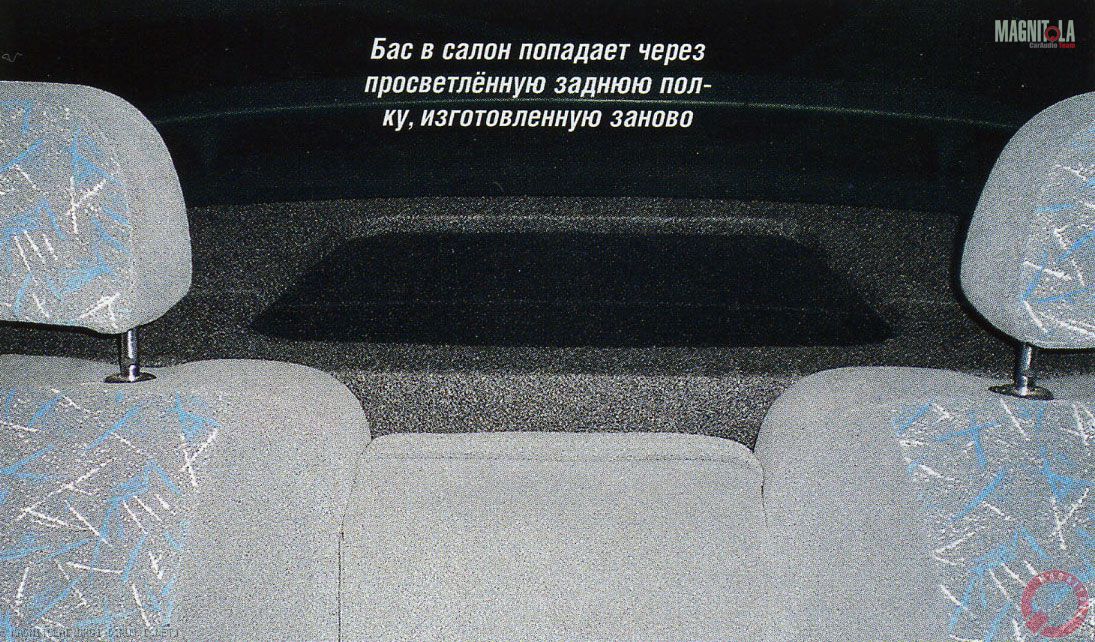

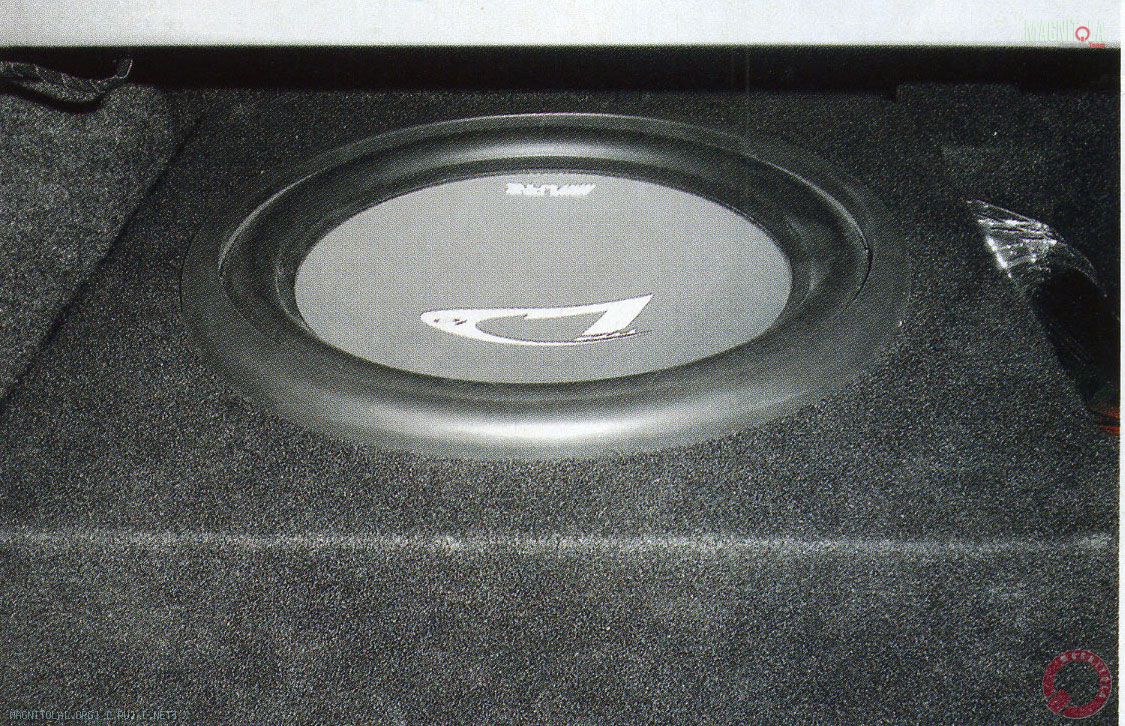

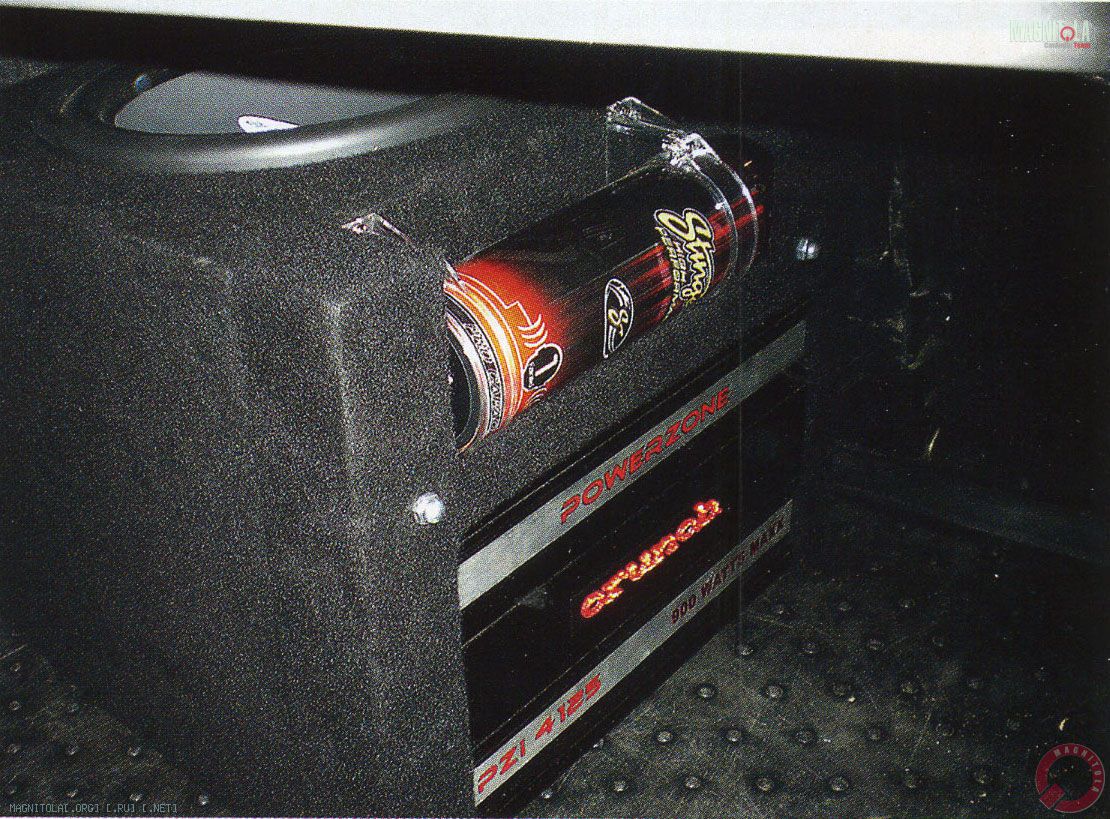

Сабвуфер построен на головке Alpine SWL-1242. Так как по долгу службы приходится иногда перевозить громоздкие грузы со съёмом задних сидений, решил сделать сабвуферно-усилительный блок, который в любой момент можно было бы убрать. Объём ящика рассчитал в Speaker Shop, сделав коррекцию результатов по рекомендациям в тесте «А3». Закрытый ящик получился объёмом чуть меньше 30 л. Стенки ящика состоят из сдвоенных листов ДСП 18 мм, склеенных между собой строительным клеем и стянутых саморезами. Все стыки стенок тоже промазаны клеем. Готовый ящик я тоже обтянул карпетом, а после первого прослушивания ещё и внутренние стенки обклеил пенофолом. Саб диффузором направлен в заднюю полку, которая тоже сделана из ДСП и акустически прозрачна (отверстие в центре полки обтянуто карпетом). Как уже отмечалось, я хотел собрать единый блок, поэтому к стенке саба прикручены и четырехканальный усилитель Crunch PZI-4125, и конденсатор Stinger.

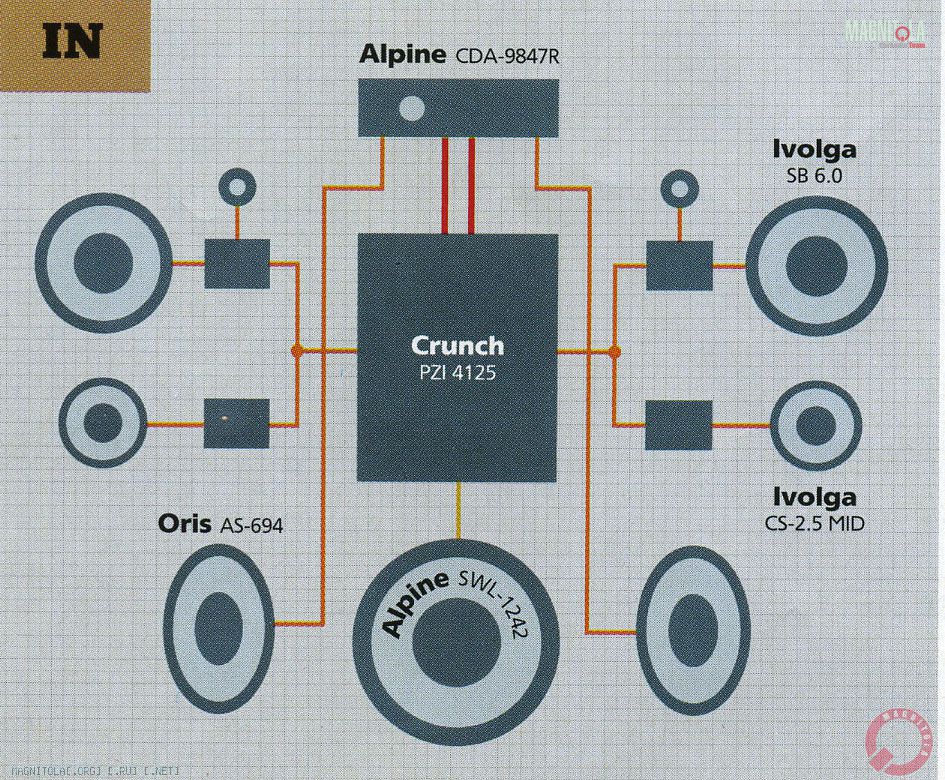

Подключение. На фронтальные каналы усилителя параллельно Ivolga SB-6.0 подключены СЧ со своими кроссоверами, так как звук головок СЧ от встроенных усилителей «головы» — совсем не то, да и усилитель с такой нагрузкой справляется. Вторая пара каналов в мостовом включении обслуживает саб. Тыловые коаксиалы работают от «головы».
Настройку производил на слух по диску «АудиоДоктор FSQ». Основная проблема была в том, что фронт и тыл усилителя работают на разную нагрузку, поэтому пришлось долго крутить регуляторы уровней каналов, чтобы добиться нужного результата. Были задействованы фильтры усилителя, немного прибавлен «Bass boost» для сабвуфера; кроме того, я воспользовался довольно широкими возможностями регулировок головного устройства.
Итог. Вся система собиралась в квартире и на балконе, а устанавливалась возле дома, так как гаража не имею. Поэтому работа во многом зависела от того, что преподносила нам погода. После всех настроек звук получился добротный, в самый раз для таких музыкальных направлений, как progressive, trance, house. В общем, то, что требовалось. Конечно, есть недостатки в системе (усилок — «не фонтан») и недостаток в опыте, но и не было цели подготовить авто к этапу соревнований. Хотя кто знает, если погода позволит...


SUM

Тип системы: аудио
Состав: 3-полосный фронт + тыл + сабвуфер
Источник: Alpine CDA 9847R
Усилитель: Crunch PZI-4125
Акустика: Ivolga SB-6.0, Ivolga CS-2.5 MID, Oris AS-694
Сабвуфер: Alpine SWL-1242

Андрей Рябов, Пензенская обл.

Источник: журнал Автозвук, 06/2007.
